测量综合项目施工专项方案审核.doc

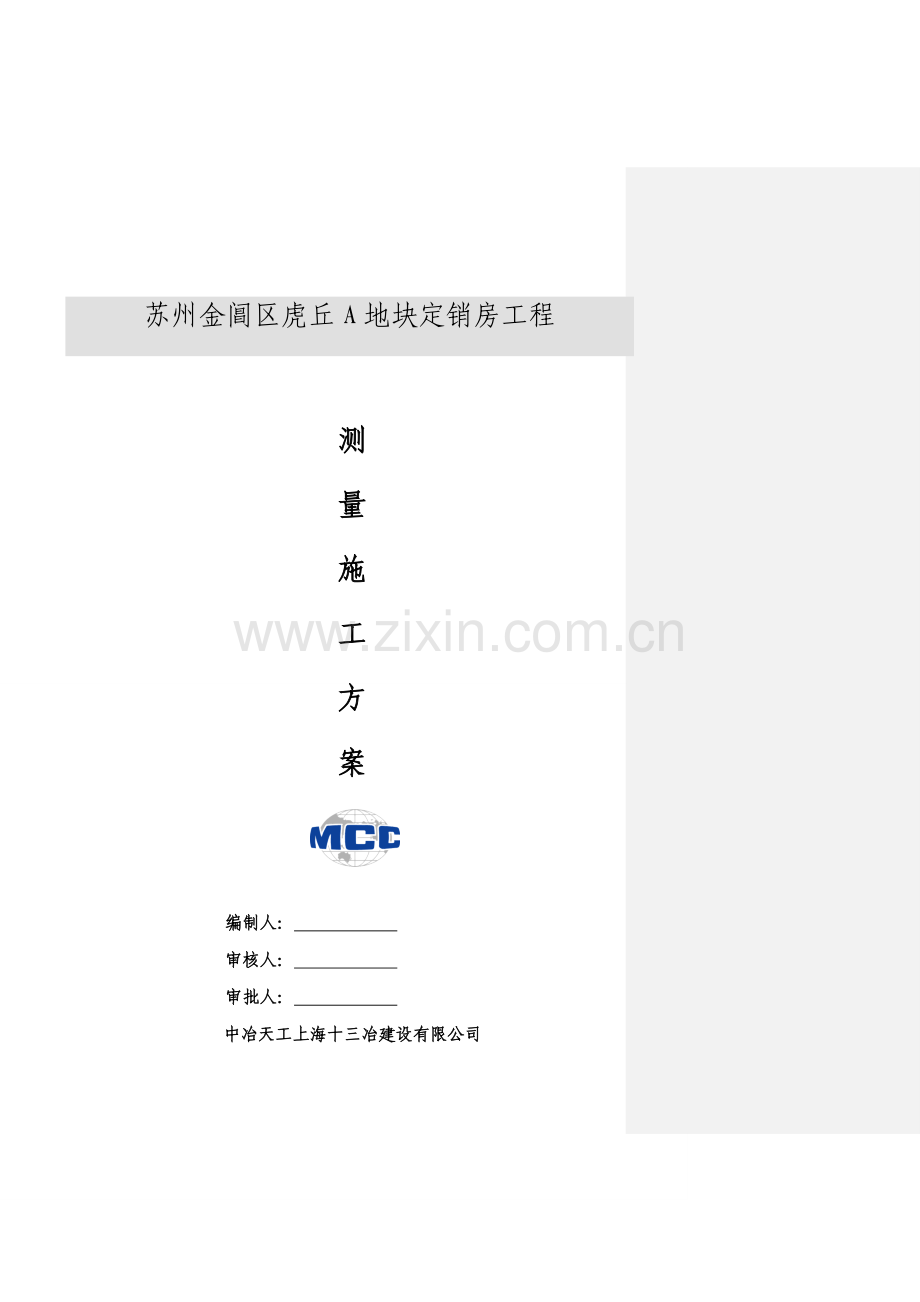

苏州金阊区虎丘A地块定销房工程

测
量
施
工
方
案

编制人：
审核人：
审批人：
中冶天工上海十三冶建设有限公司
苏地-G-15地块北区金阊新城定销房工程项目经理部
05月12日

目 录

1.工程概况 1
2.施工测量根据 1
3.施工测量仪器 1
4.测量办法 1
4.1.建立测量平面控制网 2
4.2.轴线定位测量 2
4.3.高程测量 3
4.4.地下室平面测量控制 4
4.5.地上各层平面控制。 4
4.6.楼层标高控制 4
4.7.测量精度规定 5
4.8.测量控制办法 6
4.9.沉降观测 6
4.10 .位移观测 6

测量施工方案
1.工程概况
苏州市苏地-G-15地块北区经济合用房位于苏州市金阊区虎阜北路北侧，基地被北阳路和长泾河分割成南大北小两个地块，本工程北区由多幢高层住宅和多层商业及地下车库及其附属设施（垃圾站、变电所、门卫等）构成，各高层住宅楼与地下车库完全脱开。总建筑面积110155.10m2，其中地上某些建筑面积约96103.94m2，地下建筑面积14051.16m2。住宅为现浇钢筋混凝土剪力墙构造；商铺为现浇钢筋混凝土框架构造。
本标段由1#-6#楼、22#、23#商铺楼及地下汽车库构成。其中1#楼（30+1/18+1）、2#楼(30+1)地下一层、地上30层剪力墙构造，建筑高度约92m；3#、4#楼（26+1/18+1）为地下一层、地上26层剪力墙构造，建筑高度约80m；5#楼（20+1/18+1）、6#楼（20+1）为地下一层，地上20层剪力墙构造，建筑高度约57m；22#、23#楼为地下一层、地上二层局部三层，钢筋混凝土框架构造，构造高度15.5m。本工程±0.00为4.02m。
2.施工测量根据
工程测量规范《GB50026-》
业主提供一级控制网点。
3.施工测量仪器
日本索佳全站仪SET230RK《测角精度2”，测距精度2+2PPm》
苏光T2经纬仪《精度2”》
国产自动安平水准仪苏光DSZ2+XFS1《S3级》
铅垂仪
4.测量办法
依照业主提供一级导线控制网点进行测量。本工程北侧、东侧、西侧己有路、南侧新建道路在施工，本工程施工测量导线控制网共设5个点，运用北侧、侧、西侧己有道路，南侧新建道路在施工进行控制网布说。控制网点均由己道路沿向内0.5进行步设测量。SC1、SC2、SC3、，SC5、点为控制网角点，SC4为蜜点。以利施测以便，用全站仪测量坐标、距离、角度。直线度1800±2.5，正交度±2.5,) 测角二测回，测距全长相对中误差≦1／0高程用业主提供BM1HQ1=4.147M（黄海）。水准测量按二等水准精度来回观测。
4.1.建立测量平面控制网
依照业主提供测量控制点，结合现场实际状况，按拟定布网方案建立测量控制网。对控制桩点采用加固及保护办法并标记。严格按照设计施工图纸进行投测、建筑物定位、控制网布设及高程引测。重要测量定位控制点及高程控制点由业主提供，本工程测量控制采用平面直角坐标方格办法。
4.1.1.平面控制网增设控制网平面图。
设立
进场后依照业主提供基本控制点及桩基施工单位水平、高程控制点进行复测工作，若发既有偏差应提请业主、监理单位及设计单位解决。
本工程测量定位采用先进高精度全站仪1套，经纬仪2台、水平仪2台；依照业主提供控制桩点和关于图纸，拟定轴线控制点；将所有控制点延伸至挖土影响范畴以外恰当位置，且采用混凝土加固保护办法。整个定位工作由我公司专职测量小组完毕。
控制网是建立在基准点基本上。设立时规定同步满足稳定、可靠和通视三个要素。同步，还需附加某些保证办法，设立方位交会点等办法来防止基准控制网遭到不可预见事件破坏。基本测量控制点可设在稍远离基坑边上，施工环境又无影响地面上，用φ12钢筋打入地下，周边用混凝土加固。做到各单体测量网络有控制点互相联系，从而保证测量精确度。
4.1.2.基准水准点采用什么材料制成，须有简图
设立
依照业主提供都市级别水准点，采用来回水准或闭合水准测量。用精密水准仪引测施工基准水准点，测量精度按二等水准精度测设。该水准点将作为上部标高拟定及沉降观测根据。施工基准水准点应布置在受施工环境影响小且不易破坏地方。
4.2.轴线定位测量
4.2.1.控制点做法，按照附图所示位置在底层或二层，用δ10钢板预埋在构造楼板上，刻划出十字划线，中心点即控制点，控制点做好后必要加以妥善保护，不得碰撞移动。可在控制点上面做一种300×300无底铁盒罩住，铁盒高50mm即可，以使光线可照在控制点上。铁盒平时用小锁锁上，以防杂物入内。
4.2.2.轴线引测:
上部构造轴线引测采用天底垂准测量。办法如下:在各楼板上相应位置预留150×150mm预留洞，构造放线时，把仪器安放在操作层预留孔处，用望远镜瞄准底层基准点，（基准点处需照明），然后调焦对中，使目的清晰，无视差。使望远镜十字丝中心对准基准点十字丝中心，然后再调焦至施工楼房上，则此时望远镜十字丝处即为控制点垂直投影处，完毕后钉上木板，用红笔点出标志，即已完毕一种控制点引测。待所有控制点投测完毕后，用经纬仪较核，无误后即开始弹线。然后再用外控法进行复核。
4.3.高程测量
4.3.1.以基准水准控制点为根据，用精密水准仪采用闭合水准测量办法，将高程引测至基坑边暂时水准点处。
4.3.2.在基坑边寻找一种可垂直传递高程处，搭设一固定支架，将钢尺一端固定在支架挂钩上用重锤锤吊而下。
4.3.3.采用两台水准仪一上一下同步测量。上面一台水准仪将暂时水准点高程传递至钢尺上。下面一台水准仪将钢尺上高程传递至施工层上。
4.3.4.在地下室施工完毕，将水准基准点引测至地下室顶板标高下300～500mm处做好标志，并弹好水准线，以此线通过外墙大角向上传递，控制标高，为保证精度，定期由水准基准点对基准线进行校核。

4.4.地下室平面测量控制基本及地下室轴线控制采用外控法，应将轴线控制线用平面图形式体现出来。

根据已建立控制网进行地下室轴线测量定位，作为地下室施工时平面控制线。地下室顶板施工完后，用同样办法进行各楼首层平面定位测量，首层定位轴线作为逐级测量定位基本线。
4.5.地上各层平面控制。上部构造施工轴线控制线采用是内控法，控制轴线也用平面图表达出来。

在±0.000构造施工完毕后，运用控制网测出重要轴线控制点，并在事先预埋100mm×100mm钢板上进行标记，在各层楼板上相应位置事先预留150mm×150mm孔洞，运用铅垂仪进行铅垂测量，并逐级在各楼面定出相应4～6个定位控制点，也就是说相应地在每层楼面建立了一种平面控制网。运用每层控制网进行各层定位放线。
4.6.楼层标高控制
4.6.1.底层高程控制
地下室完毕后，底层标高运用场地高程测量网络在工程外直接投测到各施工部位。这样做既保证了上部构造起始标高精准度，又能修复地下构造施工高程经多次引测产生误差（测量工程每引测一次，精度下降一级）。
4.6.2.二层以上标高测量
底层构造完毕后，依照施工图纸，在底层外墙部位选取一点，测量出该点标高，普通选在+1.000m（以以便测量计算）处用红漆做上三角标志，经各方复核确认后作为上部构造高程引测基准点，无特殊状况不得更换。该点与上部构造处在相应处，处在同一立面，即该立面在各楼层上无凹凸，上下相通，并且二层以上楼层施工时，标高均从此点用长卷尺直接测量得出。
4.6.3.高程控制
为减少工程在构造施工过程中，因沉降导致各层标高不一致，在底层构造完毕后，就如上所述直接将原则点引测究竟层构造上，该点随工程同步沉降，从而保证上下层相对高度精确度。但该点不得作为工程沉降测量基准点。测量工作因人工操作而存在着必然误差，因而必要对每次测量得出成果采用不同测量办法进行复核。楼层标高测量时是由从底层基准点直接量出，复核时采用测量相对下一层或其她层高差进行，经计算，只有上下相符时，才干使用，且做好该层测量标志，并做好该标志点测量数值记录，作为下次使用或复核其她测量成果根据。
4.6.4.装饰阶段楼层高程测量
每层构造完毕，模板清理干净后，测量工作人员将标在外墙上各楼层标高通过洞口引测到内部各构造上，弹上墨线，作为标高线，每道墙不少于一根。每层标高线相对该层高度数值相似，以便施工，如1米标高线，同步也作为楼层标高验收和其她分包单位使用楼层标高根据。
4.7.测量精度规定
4.7.1.建立平面控制网测量技术规定
边长相对误差不不不大于1/0，测角误差不不不大于±10″。
4.7.2.竖向测量容许偏差
相邻两层对接中心线相对误差±3mm。
相对中心线误差：H/(mm)，(H为建筑物高度)。
合计误差±20mm。
4.7.3.方格网角度观测重要技术规定
方格网级别
经纬仪型号
测角中误差(＂)
测回数
测微器两次读数差(＂)
半测回归零差(＂)
一测回中两倍照准差变动范畴(＂)
各测回方向较差(＂)
Ⅱ级
DJ2
8
2
-
£12
£18
£12
注:方格网设立后，应进行复测检查合格后，方可使用，且每隔一种月复核一次。
4.7.4.施工放样重要技术规定
测量相对中误差
测角中误差（＂）
在测站上测定高差中误差（mm）
依照起始水平面在施工水平面上测定误差(mm)
竖向传递轴线点中误差(mm)
1/5000
20
2.5
4
2.5
4.7.5.测量精度重要保证办法
1).经纬仪工作状态应满足竖盘竖直，水平度盘水平；望远镜上下转动时，视准轴形成视准面必要是一种竖直平面。
2).水准仪工作状态应满足水准管轴平行于视准轴。
3).用钢尺工作应进行钢尺鉴定误差、温度测定误差修正，并消除定线误差、钢尺倾斜误差、拉力不均匀误差、钢尺对准误差、读数误差等等。
4).用钢尺工作应进行钢尺鉴定误差、温度测定误差修正，并消除定线误差、钢尺倾斜误差、拉力不均匀误差、钢尺对准误差、读数误差等等。
5).测角:采用三测回，测角中误差10秒。
6).测距:采用来回测法，取平均值。
7).每轴线之间偏差在2mm。
8).所有测量计算值均应列表，并应有计算人、复核人签字。
9).在定点测量，应避免垂直角不不大于45°。
4.8.测量控制办法
本工程测量分地下某些、地上构造某些、内外墙装饰，核心控制构造某些平面轴线尺寸与垂直轴线。
4.8.1.地下某些测量控制，核心在于自然地面上建筑控制网设立、保护，基坑开挖后控制网投测精度；
4.8.2.外墙与内墙装饰:内墙服从外墙垂直度控制，构造垂直度控制是建筑物核心，而外墙垂直控制是建筑物重点，外墙装饰是建筑物最后一道装饰画面。
4.8.3.平面放样好后，测定标高，必要经施工员复核，然后由项目部技术部门审核无误后，才可进入下道工序施工。
4.8.4.各作业面测量工作前，必要做好书面技术交底工作。测量作业完毕，并经审核无误后，及时做好资料签证工作，及时收集整顿归档。
4.9.沉降观测
4.9.1.地下室施工完毕后，按设计规定埋设永久性沉降测点，测定观测点初值，并做好沉降观测记录，精确提供沉降量。
4.9.2.沉降观测以事先布设好水准控制点作为基准，采用闭合法，运用瑞士WILDH3精密水准仪配合铟钢尺，进行二级别水准沉降观测。沉降观测次数和精度，按设计规定和国家工程测量关于规范进行。
4.9.3.沉降观测规定
1).固定人员观测，填写和整顿成果。
2).固定仪器及水准仪。
3）使用固定水准点。
4).按规定周期、办法及线路进行观测。
5).沉降观测：地下室施工完布点后第一次观测，后来每一层观测一次，构造完毕后，每月观测一次。
6).观测点高程容许误差±1.0mm,相邻观测点高程误差±0.5mm。
4.10 .位移观测
基本施工阶段设变形观测点观测基坑边坡及道路、附近管线等变形状况。构造施工阶段观测建筑物沉降及位移状况。设专人定期进行观测。
