建筑电气工程监理细则.doc

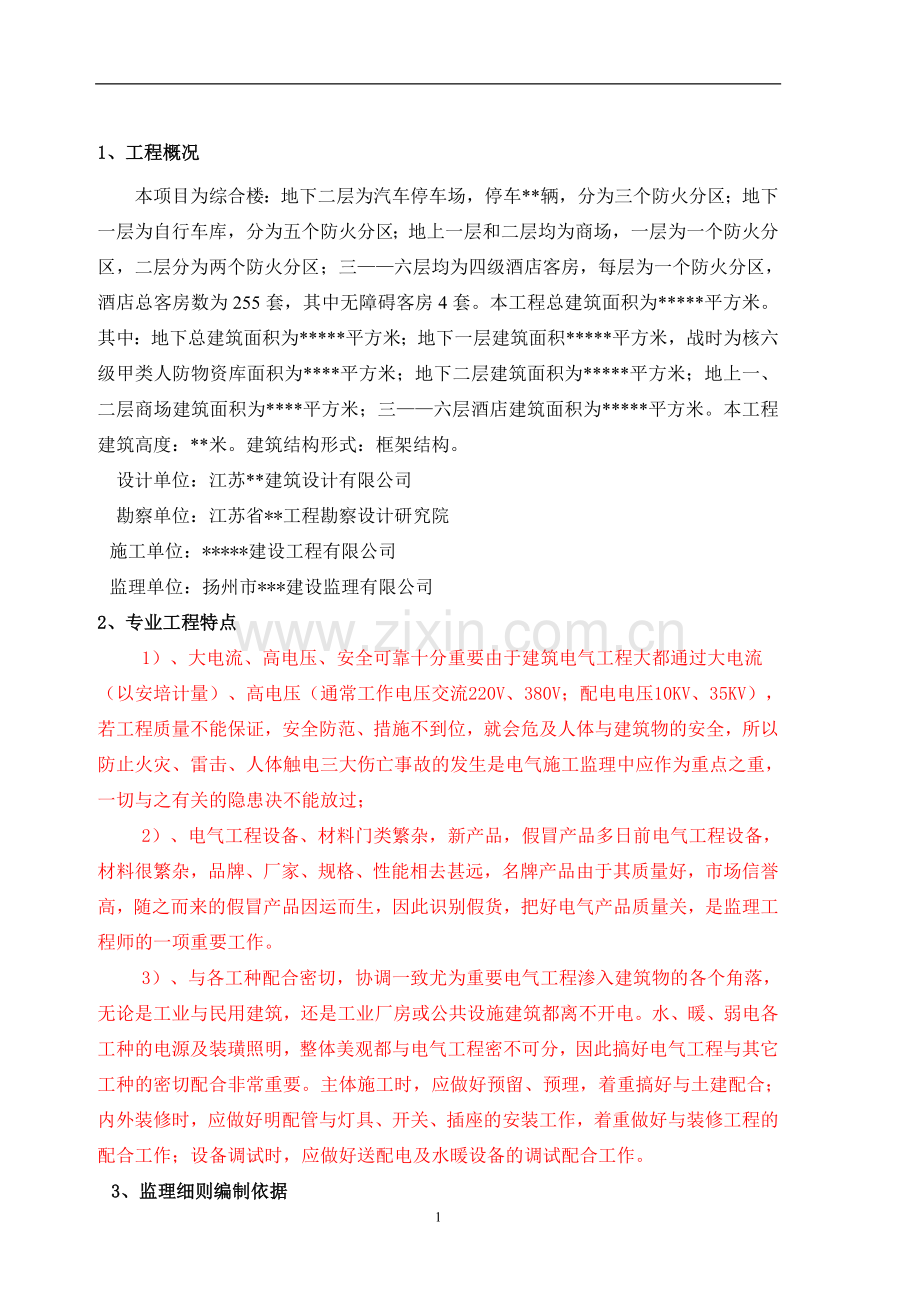

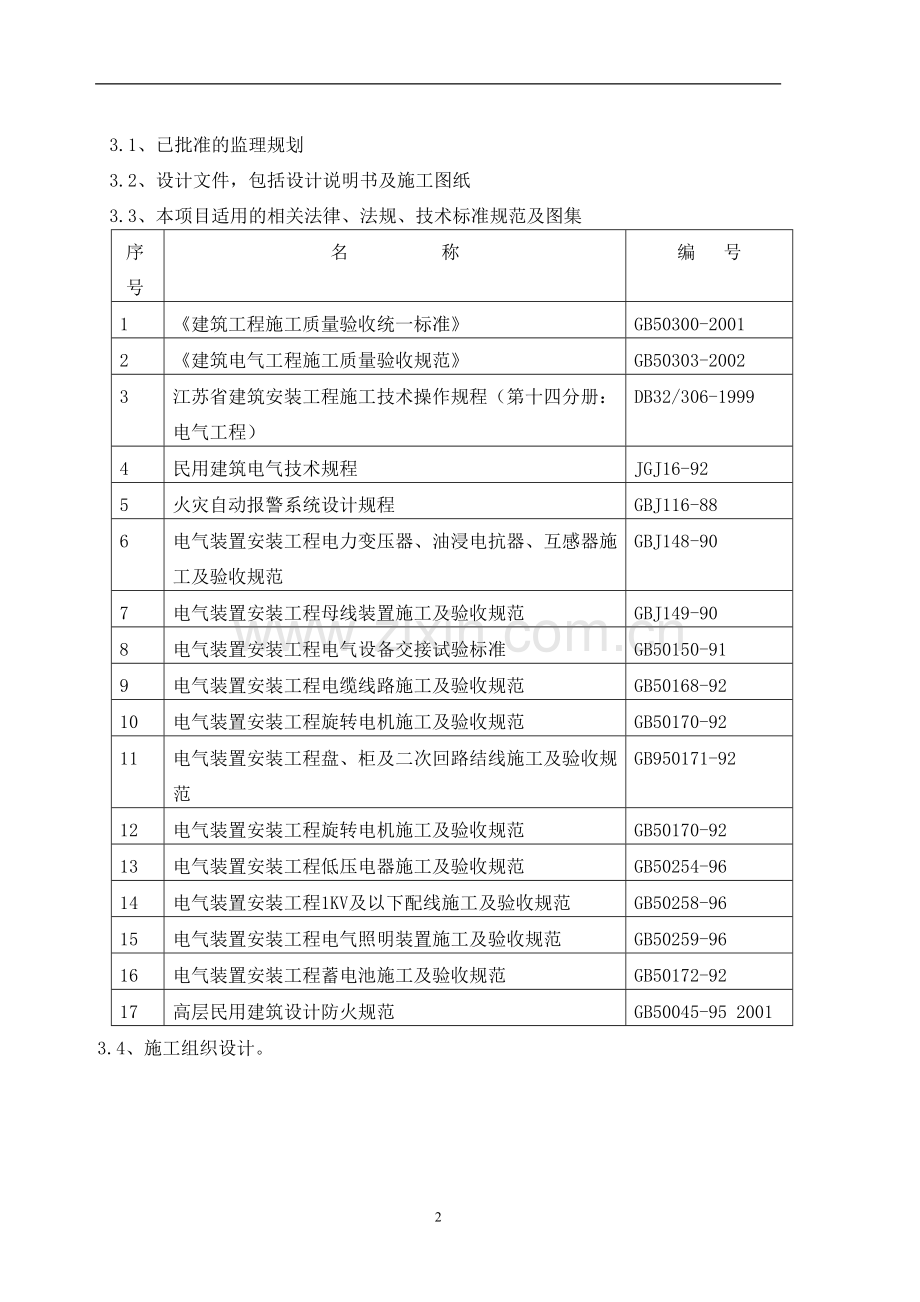

1、工程概况本项目为综合楼：地下二层为汽车停车场，停车*辆，分为三个防火分区；地下一层为自行车库，分为五个防火分区；地上一层和二层均为商场，一层为一个防火分区，二层分为两个防火分区；三六层均为四级酒店客房，每层为一个防火分区，酒店总客房数为255套，其中无障碍客房4套。本工程总建筑面积为*平方米。其中：地下总建筑面积为*平方米；地下一层建筑面积*平方米，战时为核六级甲类人防物资库面积为*平方米；地下二层建筑面积为*平方米；地上一、二层商场建筑面积为*平方米；三六层酒店建筑面积为*平方米。本工程建筑高度：*米。建筑结构形式：框架结构。设计单位：江苏*建筑设计有限公司勘察单位：江苏省*工程勘察设计研究院施工单位：*建设工程有限公司监理单位：扬州市*建设监理有限公司2、专业工程特点1）、大电流、高电压、安全可靠十分重要由于建筑电气工程大都通过大电流（以安培计量）、高电压（通常工作电压交流220V、380V；配电电压10KV、35KV），若工程质量不能保证，安全防范、措施不到位，就会危及人体与建筑物的安全，所以防止火灾、雷击、人体触电三大伤亡事故的发生是电气施工监理中应作为重点之重，一切与之有关的隐患决不能放过；2）、电气工程设备、材料门类繁杂，新产品，假冒产品多日前电气工程设备，材料很繁杂，品牌、厂家、规格、性能相去甚远，名牌产品由于其质量好，市场信誉高，随之而来的假冒产品因运而生，因此识别假货，把好电气产品质量关，是监理工程师的一项重要工作。3）、与各工种配合密切，协调一致尤为重要电气工程渗入建筑物的各个角落，无论是工业与民用建筑，还是工业厂房或公共设施建筑都离不开电。水、暖、弱电各工种的电源及装璜照明，整体美观都与电气工程密不可分，因此搞好电气工程与其它工种的密切配合非常重要。主体施工时，应做好预留、预理，着重搞好与土建配合；内外装修时，应做好明配管与灯具、开关、插座的安装工作，着重做好与装修工程的配合工作；设备调试时，应做好送配电及水暖设备的调试配合工作。3、监理细则编制依据3.1、已批准的监理规划3.2、设计文件，包括设计说明书及施工图纸3.3、本项目适用的相关法律、法规、技术标准规范及图集序 号名 称编 号1建筑工程施工质量验收统一标准GB50300-20012建筑电气工程施工质量验收规范GB50303-20023江苏省建筑安装工程施工技术操作规程（第十四分册：电气工程）DB32/306-19994民用建筑电气技术规程JGJ16-925火灾自动报警系统设计规程GBJ116-886电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-907电气装置安装工程母线装置施工及验收规范GBJ149-908电气装置安装工程电气设备交接试验标准GB50150-919电气装置安装工程电缆线路施工及验收规范GB50168-9210电气装置安装工程旋转电机施工及验收规范GB50170-9211电气装置安装工程盘、柜及二次回路结线施工及验收规范GB950171-9212电气装置安装工程旋转电机施工及验收规范GB50170-9213电气装置安装工程低压电器施工及验收规范GB50254-9614电气装置安装工程1KV及以下配线施工及验收规范GB50258-9615电气装置安装工程电气照明装置施工及验收规范GB50259-9616电气装置安装工程蓄电池施工及验收规范GB50172-9217高层民用建筑设计防火规范GB50045-95 20013.4、施工组织设计。4、监理工作流程(用框图表示)有修改意见建筑电气施工方案申报承包单位初 审（各专业监理工程师）监理组会审（项目总监主持，各专业监理工程师参加）电气施工方案审批（总监）将审批后的方案返回承包单位并送业主电气施工方案实施4.1建筑电气施工方案审核程修改补充建筑电气施工方案审核监理程序框图4.2建筑电气施工质量控制及分部工程验收流程可以进入下一道工序施工单位不能进行下一道工序质量保证资料齐全、合格隐蔽、分部、分项验收记录签认完成分部、分项工程质量评定完成，自评合格施工单位填工程报验单报监理单位监理工程师检查分部、分项工程质量是否合格检查质量保证资料是否符合要求检查隐蔽工程、分部、分项工程是否完成合格：签署相关工程报验单等资料不合格：报验单上签署不合格建筑电气施工质量验收及分部工程验收监理程序框图4.3其他程序或流程不合格合格施工单位在指定部位使用签认材料（构配件）、设备进场使用报验单试验结果限期退场或更换供应单位重选供应单位不同意同意施工单位填报材料、设备供应商资质监理审核施工单位填报材料（构配件）、设备进场使用报验单1.审核厂家证明资料2.必要时到厂家考察见证取样送检取样员、见证员必要时平行检验监理工程师审核材料的质量证明监理工程师建筑原材料、构配件及设备验收监理程序框图5监理工作控制要点及控制目标5.1本项目建筑电气工程目标及检验批划分根据设计文件、施工合同及相关标准的要求，本项目建筑电气工程质量目标确定为合格。本项目建筑电气各分项工程的检验批划分及主要验收内容如下：序号分项工程检验批划分主要验收内容1电线、电缆导管敷设按区域划分电线、电缆导管敷设、箱、盒安装，接地(PE)或接零(PEN)2电线、电缆穿管按区域划分导管内清理、电线、电缆穿管、3桥架安装和桥架内电缆敷设按区域划分支架、桥架安装、电缆敷设、桥架和支架接地(PE)或接零(PEN)4电缆头制作、导线连接和线路电气试验按区域划分或按系统划分电缆头制作、导线连接、线路电气调试5成套配电柜、控制箱（屏、台）动力和照明配电箱、控制柜安装按区域划分基础制作安装、基础型钢钢接地(PE)或接零(PEN)、成套配电柜、控制箱安装，低压成套配电箱的交接试验6插座、开关、风扇安装按楼层划分插座、开关、风扇安装7普通（专用）灯具安装按楼层划分灯具的固定、灯具的接线8建筑照明通电试运行按系统划分灯具回路与配电箱回路一致、风扇转向与调速开关、通电试运行9接地装置安装按区域划分接地测试点、接地装置的焊接、接地装置的位置、接地电阻值10避雷引下线和变配电室接地干线敷设按区域划分避雷引下线和接地干线敷设、接地干线与接地装置的干线连接、引下线与接地干线的焊接11建筑等电位连接按楼层划分等电位干线和接地干线的连接、其它金属部件和支线的连接12接闪器安装按区域划分外露金属物和接闪器的连接、接闪器的安装5.2本项目建筑电气工程监理质量控制点 根据国家规范及相关标准的规定，结合本项目建筑电气工程的实施内容及特点，本项目电气分部监理质量控制关键点的确定如下表所示。建筑电气工程质量控制点表 序号项目名称质量控制点质量控制要求1技术与管理设计图纸及变更1. 设计图纸是否经过审查合格。2. 设计变更是否会降低节能效果，是否需经原审图机构审查。新技术、新材料、新设备、新工艺3. 应经过评审、鉴定、备案。4. 对首次采用的施工工艺进行评价。检测机构资质5. 应具备相应资质。节能施工方案6. 节能施工方案经过批准。2材料构配件和设备主要材料、构配件和设备进场验收1. 规格、型号、性能与设计文件要求相符。不应有国家或省明令禁止、淘汰的技术与产品。2. 合格证、中文说明书、有效期内型式检验报告、定型产品和成套技术应用型式检验报告、进口材料及设备的出入境商检报告、进场验收记录、见证取样送检复试报告核查情况。3电线、电缆导管敷设，金属导管的敷设1. 金属导管的管口处理符合要求2. 金属导管弯曲半径、内外壁防腐、固定等符合规范要求金属导管的接地(PE)或接零(PEN)3. 接地(PE)或接零(PEN)符合规范要求绝缘导管的敷设4. 敷设符合规范要求4电线、电缆穿管穿管前管内应清理干净1. 符合规范要求电线、电缆穿管2. 符合规范要求5桥架安装和桥架内电缆敷设支架安装1. 按设计要求施工并接地(PE)或接零(PEN)可靠桥架安装2. 符合规范要求电缆敷设3. 符合规范要求6电缆头制作、导线连接和线路电气试验电缆头制作1. 电缆头接地线应采用铜绞线或镀锡铜编织线导线连接2. 芯线和电器设备的连接符合要求线路电气试验3. 低压电线、电缆、线间及线对地绝缘电阻符合设计要求7成套配电柜、控制箱（屏、台）动力和照明配电箱、控制柜安装电缆、电线截面及电阻检测1. 重点检查电缆、电线截面及对电阻见证送检。低压配电系统调试及低压配电电源检测2. 安装完成后应调试并对电源质量进行检测。8插座、开关、风扇安装插座安装1、插座位置、相位、接地(PE)或接零(PEN)等正确。开关安装2、用同一系列产品、操作灵活、接触可靠、相线经开关控制。风扇安装3、挂钩牢固、叶扇距地高度、扇叶角度、接线等正确。9普通（专用）灯具安装灯具安装1、灯具的固定、安装位置、接线等符合规范要求10建筑照明通电试运行回路标识1、标识一致风扇转向及调速开关2、正常运行时间3、符合规范要求11接地装置安装测试点1、按设计要求设置接地电阻值2、符合规范要求位置、焊接质量3、埋置深度、搭接焊长度、焊接接头的防腐等12避雷引下线和变配电室接地干线敷设引下线固定1、安装牢固、平直、防腐接地干线连接2、接地干线与接地位置至少2处连接。13建筑等电位连接等电位联结干线的连接1、联接干线有不少于2处与直接接地的接地干线或总等电位箱连接14接闪器安装接闪器和其它金属构件的连接1、形成电气通路，连接可靠接闪器具的焊接2、焊缝饱满、防腐可靠支持件3、平正顺直、固定可靠5.3建筑电气分项工程监理控制要点及目标值5.3.1电线、电缆导管敷设分项工程监理控制要点及目标值5.3.1.1材料、设备进场检查验收1.专业监理工程师对工程所用进场材料和半成品，成品进行检查，检查内容有1）电线、电缆导管进场时，应按设计要求对其类型，材质，规格及外观等进行验收，验收的结果应经监理工程师检查认可，并形成相应的验收，核查记录。各种产品的质量证明文件和相关技术资料应齐全，并应符合有关国家现行标准和规定。钢导管外观质量要求：1.外观应无压扁，内壁光滑。非镀锌钢管应无严重锈蚀，按制造标准出厂的油漆完整。镀锌钢导管镀层完整表面无锈斑。2.非镀锌钢导管的内外壁都应作防腐涂漆处理。埋入混凝土的非镀锌刚导管外壁可不作防腐处理。只埋于土层内的钢管外壁应涂两层沥青。3.加工后的钢导管不应有折扁和裂纹，管内无铁屑和毛刺。切断后的管口应平整光滑；4.加工后的镀锌钢管，局部镀锌层破坏处应补漆。 绝缘导管(PVC管)外观质量要求：1.绝缘导管及配件必须由经过阻燃处理的材料制成，其外壁应有间距不大于1米的连续阻燃标志和制造厂标；2.绝缘导管及配件运至现场时不应有外损与碎裂；3.绝缘导管及配件所用的专用胶黏剂应质量可靠，粘结；牢固；4.绝缘导管施工时应有配套的施工机具，切断后的管口应平整光滑。弯管圆滑过渡，无明显折皱，扁瘪现象。 检查的资料：电线金属导管应有出厂合格证。质量证明书，其化学成分，力学性能应达到相应材料标准，检测报告;绝缘导管应有合格证，性能检测报告。质量证明文件必须是中文的表示形式，应具备产品名称，规格，型号，国家质量标准代号。出厂日期，生产厂家的名称，地址，出厂产品检验证明或代号，必要的测试报告。同种材料，同一种规格，同一批生产的要求一份原件，如无原件应有复印件并指明原件存放处。 检验方法：对实物现场验收核查，检查其外观质量：对技术资料和性能检测报告等质量证明文明与实物一一核对。 检查数量：对进场的材料应全数检查。2）对PVC绝缘导管进场时，应对其下列技术参数进行复试，复验应为见证取样送检。复试的项目:外观、质量、尺寸偏差、抗压性能、冲击性能、弯曲性能、跌落性能、阻燃性能、电气性能。 检验方法：监理必须现场随机见证取样送检复验，核查复验检测报告的结果是否符合设计要求，是否与进场时提供的产品检测报告中的技术性能参数一致。 检查数量：以同一生产厂家、同一原料配方、工艺生产的同一规格管材为一批，样本数量不少于6根，长度大于2000MM.5.3.1.2检验批工序验收1.电线，电缆导管敷设施工流程：预制支、吊架及弯管测量盒、箱及管路固定点位置管路固定件安装管路敷设盒、箱接驳2.工序控制要点一般规定1）、配管超过下列长度中间应加装接线盒或拉线盒。a. 30米无弯曲。b. 20米一个弯。c. 15米二个弯。d .8米三个弯。2）、各种明暗配管在安装前管内应清理干净。3）、凡向上的管口，均应随时加以临时封堵以防落入杂物。4）、在现浇砼内配管，应密切配合土建，在底层钢筋绑扎完成上层钢筋未绑扎前敷设，所有预埋的管子和箱盒应牢固固定，管子每隔1米用铁丝与钢筋绑扎，箱盒与钢筋固定时应附加固定筋。5）、配管通过伸缩缝或沉降缝时，应设补偿装置（过路箱），两箱之间可用软管连接，金属导管穿过建筑伸缩缝或沉降缝时应有电气连通补偿装置，采用跨接方法连接。6）、除埋入混凝土中的非镀锌钢导管外壁不做防腐处理外，其它场所的非镀锌钢导管内外壁均应做防腐处理；明配管安装后应加刷面漆一遍，埋地黑铁管应刷沥青防腐。7）、扫管穿带线：对于现浇混凝土结构应及时随着拆模时进行扫管，以便及时发现和处理管路被堵现象，对于砖混结构的墙体，应在抹灰时进行扫管，有问题可及时进行修改和返工，以便土建修复墙面，经过扫管后，确定管路畅通，及时穿好带线，并将管口，盒口，箱口及时堵好，在后续施工过程中，加强已配管的成品保护，防治出现二次堵塞。主控项目：1）、金属的导管必须接地（PE）或接零（PEN）可靠，并符合下列规定：1.镀锌的钢导管，可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面面积不小于42,2.当非镀锌导管采用螺纹连接时，连接处的两端焊跨接接地线；3.金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；4.非镀锌金属线槽间，连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。检查方法：外观质量目测检查检查数量：检查10%少于10处，全数检查。2）、金属导管严禁对口溶焊连接，镀锌和壁厚小于2的钢导管不得套管熔焊接。检查方法：外观质量目测检查检查数量：检查10%，少于10处，全数检查；3）、当绝缘导管在砌体上剔槽埋设时，应采用强度不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。检查方法：外观质量目测检查、尺量检查检查数量：检查10%，少于10处，全数检查。一般项目：1）、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小弯曲半径符合GB50303-2002，表12.2.1-1的规定。2）、金属导管内外壁应作防腐处理；埋设于混凝土内的导管内壁应作防腐处理，外壁可不作防腐处理。3）、室内进入落地式框台，箱、盘内的导管管口，应高出框、台、箱、盘的基础面50-80mm。4）、暗配的导管，埋设深度与建筑物，构筑物表面的距离不应小于15mm，明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端，弯头中点或柜、台、箱、盘等边缘的距离150-500mm范围内设置管卡，中间直线段管卡间的最大距离应符合GB5030-2002中表14.2.6的规定。5）、绝缘导管敷设应符合下列规定：管口平整光滑，管与管、管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；直埋于地下或楼板内的刚性能绝缘导管，在穿出地面或楼板易受机械损伤一段，采用保护措施；当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管；沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。6）、金属、非金属柔性导管敷设应符合下列规定：（1）刚性导管经柔性导管与电气功设备，器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m；（2）可挠性金属管或其他柔性管与刚性导管或电气设备，器具间的连接采用接头；（3）可挠性金属导管和金属柔性导管不能做接地（PE）或接零（PEN）的接续导体。7）、导管和线槽，在建筑物的变形缝处，应设补偿装置。检查数量：7）项全数检查；3）项抽查10%，少于5处，全数检查；1）、2）、4）、5）、6）项按不同导管种类，敷设方式各抽查10%，少于5处，全数检查。检查方法：抽查，观察，尺寸检查，查阅测试记录或测试时旁站。5.3.2电线电缆穿管分项工程监程控制要点及目标值5.3.2.1材料、设备进场检查验收1、专业监理工程师对工程所用进场材料进行检查，检查内容有：电线、电缆，进场时应按设计要求对其类型、材质、规格及外观等进行验收。验收与核查的结果应经监理工程师检查认可，并形成相应的验收，核查记录。各种产品的质量证明文件和相关技术资料应齐全，并应符合有关国家现行标准和规定。电线、电缆的外观质量要求：包装完好，抽检的电线绝缘层完整无损，厚度均匀，电缆无压扁、扭曲、铠装不松卷。耐热、阻燃的电线、电缆外护层有明显的标识和厂标。按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径，线芯直径误差不大于标称直径的1%，常用的BV型绝缘电缆的绝缘层厚度不小于下的规定：BV型绝缘电缆的绝缘层厚度型号1234567891011121314151617电线等线标称截面和（mm）1.52.54610162535507095120150185240300400绝缘层厚度规格（mm）0.70.80.80.81.01.01.21.21.41.41.61.61.82.02.22.42.6核查的资料：按批查验合格证，合格证有生产许可证编号，按额定电压450/750V及以下聚氯乙烯绝缘电缆GB5023.1-5023.7标准生产的产品有安全认证标志，即国家强制性认证标识（CCC），有效期内的抽样检测报告。检验方法：对实物现场验收、核查，核查其外观质量，对技术资料和性能检测报告等质量证明文件与实物一一核对。检查数量：对进场的电线、电缆全数检查。2）BV型绝缘电线进场时，应对其下列技术参数进行复试，复试应为见证取样送样。复试项目：电学及物理性能检测检验方法：进场时抽样送检，验收时核查检验报告检查数量：同一工程、同一规格、型号，同一批次中整卷完整抽取送检，并附合格证。5.3.2.2检验批工序验收1、管内穿线工艺流程：选择导线扫管穿带线管口带护口导线与带线绑扎放线与断线导线联接线路绝缘摇测。管内穿线应在以下工作完成后进行：a、土建地坪和粉刷工程结束后；b、接地线及其他焊接施工完成，经检查确认后；c、与导管连接的柜、屏、台、箱安装完成，管内积水及杂物清理干净，经检查确认后。2、工序控制要点1）三相或单项的交流单芯电缆，不得单独穿于钢导管内。检查方法：抽查，观察检查。检查数量：抽查10%。少于10处，全数检查。2）不同回路，不同电压等级和交流与直线的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电缆不得有接头。检查方法：抽查，观察检查。检查数量：抽查10%。少于10处，全数检查。3）电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒的垂直管口穿入电线、电缆后，管口应密封。检查方法：抽查，观察检查。检查数量：抽查10%。少于5处（回路），全数检查。4）当采用多相供电时，同一建筑物、构筑物的电缆绝缘层颜色选择一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色，相线用：A相黄色，B相绿色，C相红色。检查方法：抽查，观察检查。检查数量：抽查10%。少于5处（回路），全数检查。5.3.3桥架安装和桥架内电缆敷设分项工程监理控制要点及目标值5.3.3.1材料进场检查验收1、专业监理工程师对工程采用进场材料和半成品、成品进行检查，检查内容有：1）电缆、桥架等产品进场时，应按设计要求对其类型、材质、规格及外观等进行验收。验收与核查的结果应经监理工程师检查认事，并形成相应的验收、核查记录。桥架的外观检查：部件齐全，表面光滑，不变形；钢制桥架涂层完整，无锈蚀。电缆外观检查：包装完好，厚度均匀。电缆无压扁、扭曲、铠装不松卷。耐热、阻燃电缆外护层有明显标识和制造厂标。核查资料：桥架应有合格证，有效期内的抽样检测报告，电缆有合格证，合格证有生产许可证编号，按额定电压450/750V及以下聚氯乙烯绝缘电缆GB5023.1-5023.7标准生产的产品有安全认证标志，有效期检样检测报告。5.3.3.2检验批工序验收1、施工流程放线定位安装支（吊）架安装桥架桥架调整电缆敷设电缆绑扎挂标识牌。2、工序控制要点1）金属电缆桥架及其支架和引入或引出的金属电缆电管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：a、金属电缆桥架及其支架全长不少于2处与接地接地（PE）或接零（PEN）相连接；b、非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不少于4mm2；c、镀锌电缆桥架间连接板的两端跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。检查方法：抽查，观察检查。检查数量：与接地干线连接处，全数检查，其余抽查20%。少于5处，全数检查。2）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤缺陷。检查方法：抽查，观察检查。检查数量：抽查全长的10%。3）电缆桥架安装应符合下列规定：a、直线段钢制电缆桥架长度超过30m时设伸缩节，电缆桥架跨越建筑物变形缝处设置补偿装置；b、电缆桥架转弯处的弯曲半径，不小于桥架内电缆最小允许弯曲半径，电缆最小允许弯曲半径见下表。电缆最小允许弯曲半径序号电缆种类最小允许弯曲半径1无铅包钢铠护套的橡皮绝缘电力电缆10D2有钢铠护套的橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注：D为电缆外径c、当设计无要求时，电缆桥架水平安装的支架间距为1.5-3m，垂直安装的支架间距不大于2m；d、桥架与支架间螺栓，桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；e、敷设在竖井内和穿越不同防水区的桥架，按设计要求位置，有防水隔堵措施；f、支架与预埋件焊接固定时，焊缝饱满，胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。检查方法：抽查，观察检查。检查数量：抽查10%，少于5处，全数检查。4）桥架内电缆敷设应符合下列规定：a、大于45度倾斜敷设的电缆每隔2m处设固定点；b、电缆出处电缆沟、竖井、建筑物、柜处以及管子管口处等做密封处理；c、电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5-10m处设固定点，敷设于垂直桥架内的电缆固定点间距，不大于下表的规定：电缆种类固定点的间距电力电缆全塑型1000险全塑型外的电缆1500控制电缆1000检查方法：抽查，观察检查。检查数量：抽查10%，少于5处，全数检查。5）电缆的首端、末端和分支处应设标志牌。检查方法：抽查，观察检查。检查数量：抽查10%，少于5处，全数检查。5.3.4电缆头制作，接线和线路电气测试分项工程监理控制要点及目标值5.3.4.1材料进场检查验收1、电缆头部件及接线端子应符合下列规定：a、合格证；b、部件齐全，表面无裂纹和气孔，随带的袋装涂料或填料无泄漏。检查内容：电缆头部件及接线端子有合格证，外观检查符合要求。检查方法：对实物现场验收核查，检查其外观质量。检查数量：对进场的材料全数检查。5.3.4.2检验批工序验收1、工艺流程备料定位剥削外护层导体连接包缆绝缘封堵绝缘测试2、工序控制要点1）低压电线和电缆，线间和线对地间的绝缘电阻值必须大于0.5m。检查方法：查阅测试记录或测试时旁站或用兆欧表进行抽测。检查数量：抽查10%。少于5个回路，全数检查。2）铠装电力电缆的接地线应采用铜绞线或镀锡铜编织线，截面积不应小于下表规定：电缆芯线和接地线截面积（mm2）电缆芯线截面积接地线截面积120及以下16150及以上25注：电缆芯线截面积在16 mm2及以下，接线截面积与电缆芯线截面积相等3）电缆、电线接线必须准确，并联运行电缆或电线的型号、规格、长度、相位应一致。检查方法：抽查、观察检查。检查数量：抽查10个回路。4）芯线与电器设备的连接应符合下列规定：a截面积在10mm2及以下的单股铜芯线和单股铝芯线直接与设备器具的端子连接；b截面积在2.5mm2及以下的多股铜芯线拧紧搪锡或接续端子后与设备器具的端子连接；c截面积大于2.5mm2的多股铜芯线除设备自带插接式端子外，连接端子后与设备或器具的端子连接；多股铜芯线与插接式端子连接前，端部拧紧搪锡；d多股铝芯线接续端子后与设备器具的端子连接；e每个设备和器具的端子接线不多于2根电线。检查方法：抽查和外观质量情况目测检查。检查数量：抽查10%，少于10个回路，全数检查。5）电线、电缆的芯线连接金具（连接管和端子）规格应与芯线的规格适配，且不得采用开口端子。检查方法：抽查、外观质量检查。检查数量：抽查5个回路。6）电线、电缆的回路标记应清晰，编号准确检查方法：抽查、外观质量检查。检查数量：抽查5个回路。5.3.5成套配电柜、控制柜和动力照明配电箱安装分项工程监理控制要点及目标值。5.3.5.1材料、设备进场检查验收1）专业监理工程师对工程所用进场设备进行检查，检查内容：成套配电柜、控制柜和动力照明配电箱等产品进场时，应按设计要求对其类型、材质、规格及外观等进行验收，验收与检查的结果应经监理工程师检查认可，形成相应的验收、检查记录。各种产品和设备的质量证明文件和相关技术资料应齐全，并应符合有关国家现行标注和规定。外观检查内容：有铭牌，柜内无器件损坏丢失，接线无脱落、脱焊。资料检查：检查合格证和随带技术文件，实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志。5.3.5.2检验批工序验收1、施工流程基础槽钢安装柜安装器件安装交接试验进出线连接通电试运行成套配电柜、控制柜和动力照明配电箱安装应检查下列内容：1）埋设的基础型钢和柜（屏、台）下的电缆沟等相关建筑物检查合格才能安装柜（屏、台）；2）室内落地动力配电箱的基础验收合格，且对埋入基础的电线导管、电缆管进行检查，才能安装箱体。3）墙上明装的动力、照明配电箱（盘）的预埋件，在抹灰前预留和预埋；暗装的动力照明配电箱的预留孔和动力、照明配电线的线盒及电线导管等，经检查确认到位才能安装配电箱；4）接地（PE）或接零（PEN）连接完成后，核对柜、屏、台箱里的元件规格、型号且交接试验合格，才能投入试运行。2、工序控制要点主控项目1）柜、屏、台箱的金属柜架及基础型钢必须接地（PE）或接零（PEN）可靠：装有电器的可开启门，门和柜架的接地端子间应用裸编织铜线连接且有标识。检查方法：现场目测检查。检查数量：全数检查。2）低压成套配电柜、控制柜和动力、照明配电箱应有可靠的电击保护柜（屏、台）内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台）箱内保护导体最小截面积Sp不应小于下列规定：保护导体的截面积相线的截面积S（mm2）相应保护导体的最小截面积SP（mm2）S16S16S351635S400S/2400S80200S800S/4注：S指柜（屏、台、箱）电源进线相线截面积，且两者（S、SP）材质相同检查方法：外观质量情况目测检查检查数量：抽查20%，少于5台，全数检查。3）照明配电箱安装应符合下列规定：a、箱内配线整齐，无绞接现象；导线连接紧密，不伤线芯、不断股；垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全；b、箱内开关动活灵活可靠，带有漏电保护的回路，漏电保护装置动作电流不大于30mA，动作时间不大于0.15；c、照明配电箱内，分别设置零线（N）和保护线（PE）线汇流排，零线和保护地线经汇流排配出。检查方法：抽查、观察检查。检查数量：抽查10%，少于5台，全部检查。一般项目1）柜、箱内检查试验符合下列规定：a、控制开关及保护装置的规格、型号符合设计要求；b、闭锁装置动作准确、可靠；c、主开关的辅助开关切换动作与主开关动作一致；d、柜、箱上的标识器件标明被控设备编号及名称或操作位置，接线端子有编号，且清晰、工整、不易脱色。e、回路中的电子无件不应参加交流工频耐压试验，48V以下回路可不作交流工 耐压试验。检查方法：观察检查，需动作试验的，低压作无负荷试验，查阅试验记录或试验时旁站。检查数量：抽查10%，少于5台，全部检查。2）柜、箱间配线电流回路应采用额定电压不低于750V，芯线截面面积不小于2.5 mm2的铜芯绝缘电缆或电缆，除电子元件回路或类似回路外，其他回路的电线应采用额定电压不低于750V，芯线截面积不小于1.5 mm2的铜芯、绝缘电缆或电缆。检查方法：抽查，目测检查。检查数量：抽查10%，少于10台，全数检查。3）照明配电箱安装应符合下列规定：a、位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱涂层完整；b、箱内接线整齐，回路编号齐全，标识正确；c、箱体采用不燃材料制作；d、箱体安装牢固，垂直度允许偏差为1.5，底边距地面为1.5m，照明配电板底边距地面不小于1.8m。检查方法：观察检查。检查数量：抽查10%，少于5台，全数检查。5.3.6插座、开关、风扇安装分项工程监理控制要点及目标值5.3.6.1材料进场检查难收1）开关、插座、风扇及其附件应符合下列规定：a、查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品有安全认证标志；b、外观检查：开关、插座的面板及接线盒盒体完整，无碎裂，零件齐全；风扇无损坏，涂层完整，调速器等附件适配。5.3.6.2检验批工序验收主控项目1）插座接线应符合下列规定：a、单相两孔插座，面对插座的左孔或者上孔与相线连接，左孔或下孔与零线连接，单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；b、单相三孔，三相四孔及三相五孔插座的接地（PE）线或接零（PEN）线接在上孔，插座的接地端子不与零线端子连接，同一场所的三相插座接线的相序一致。c、接地（PE）线或接零（PEN）线在插座间不串联连接。检查方法：抽查，目测检查。检查数量：抽查10%，少于5个，全数检查。2）照明开关安装应符合下列规定：a、同一建筑物、构筑物的开关用同一系列的产品，开关的通断位置一致，操作灵活，接触可靠；b、相线经开关控制，民用住宅无软线引至床边的床头开关。检查方法：抽查，目测检查。检查数量：抽查10%，少于5个，全数检查。3）吊扇安装应符合下列规定：a、吊扇挂钩安装牢固，吊扇挂钩的直径不小于吊扇挂钩直径，且不小于8mm，有防震橡胶垫，挂销的防松零件齐全、可靠；b、吊扇扇叶距地面高度不小于2.5m；c、吊扇组装不改变扇叶角度，扇叶固定螺栓防松零件齐全；d、吊杆间，吊杆与电机间螺纹连接，啮合长度不小于20mm，且防松零件齐全紧固；e、吊扇接线正确，当运转时扇叶无明显颤动和异常响动。检查方法：抽查，目测检查。检查数量：抽查10%，少于5个，全数检查。4）壁扇安装应符合下列规定：a、壁扇 座采用尼龙塞或膨胀螺栓固定，尼龙塞或膨胀螺栓的数量不小于2个，且直径不小于8mm，固定牢固可靠；b、壁扇防护罩扣紧，固定可靠，当运转时扇叶和防护罩无明显颤动和异常声响。检查方法：抽查，目测检查。检查数量：抽查10%，少于5个，全数检查。一般项目1）插座安装应符合下列规定：a、当不采用安全型插座时，托儿所、幼儿园及小学等儿童活动场所安装高度不小于1.8m；b、暗装的插座面板紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁，无碎裂、无划伤、装饰帽齐全。c、车间及试验室的插座安装高度距地面不小于0.3m；特殊场所暗装的插座不小于0.15m，同一室内插座安装高度一致。d、地插座面板与地面齐平或紧贴地面，盖板固定牢固，密封良好。检查方法：抽查，目测检查。检查数量：抽查10%，少于5个，全数检查。2）照明开关安装应符合下列规定：a、开关安装位置便于操作，开关边缘距门框边缘的距离0.15-0.2m，开关距地面高度1.3m，拉线开关距地面高度2-3m，层高小于3m时，拉线开关距顶板不小于100mm，拉线出口垂直向下；b、相同型号并列安装及同一室内开关安装高度一致，且控制有序不错位，并列安装的拉线开关的相邻间距不小于20mm；c、暗装的开关面板应紧贴墙面，四周无缝隙，表面光滑整洁，无碎裂，无划伤，装饰帽齐全。检查方法：抽查，目测检查。检查数量：抽查10%，少于5个，全数检查。3）吊扇安装应符合下列规定：a、涂层完整，表面无划痕，无污染，吊杆上下扣碗安装牢固到位；b、同
