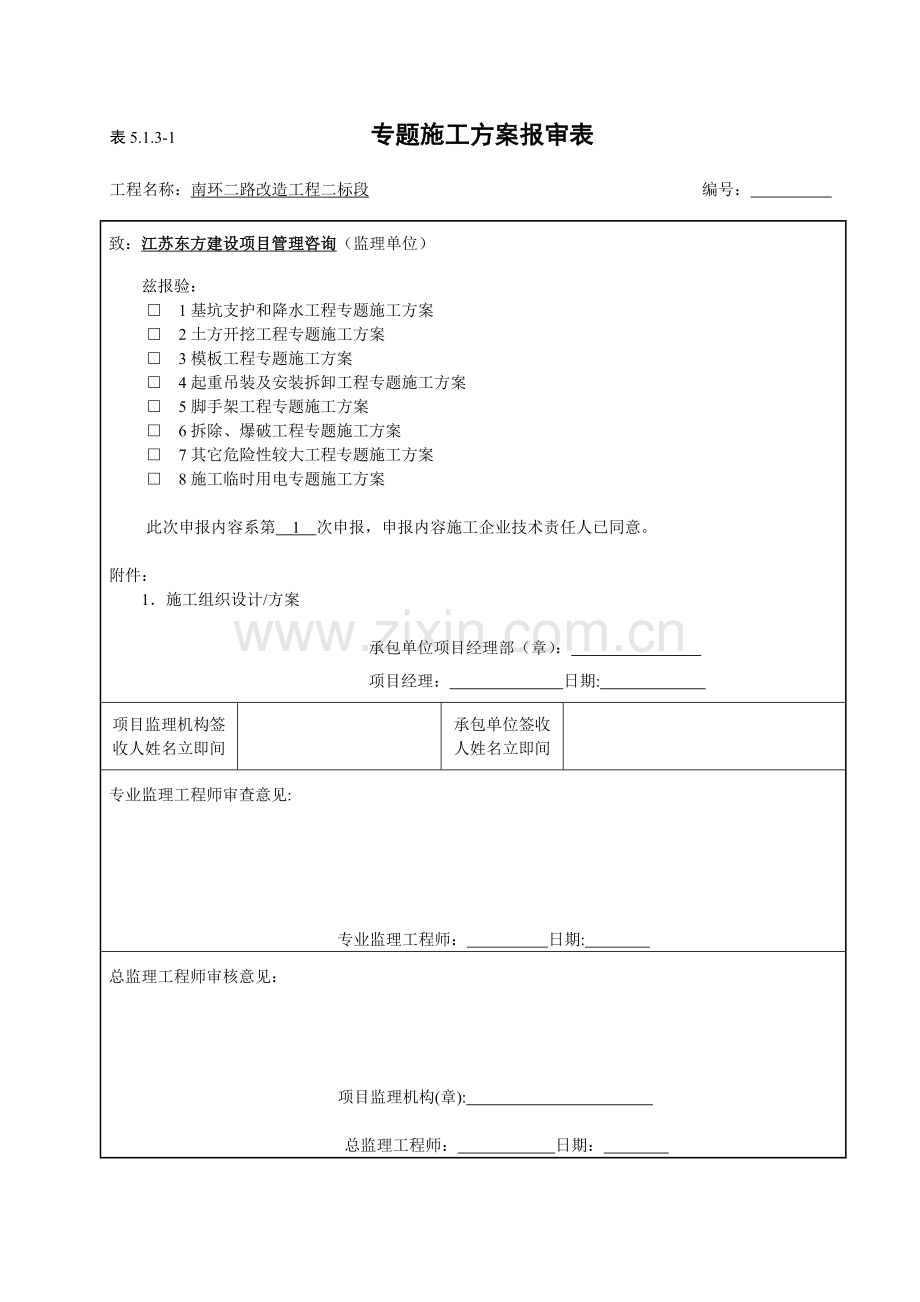

表5.1.3-1 专题施工方案报审表工程名称：南环二路改造工程二标段 编号： 致：江苏东方建设项目管理咨询（监理单位）兹报验：1基坑支护和降水工程专题施工方案2土方开挖工程专题施工方案3模板工程专题施工方案4起重吊装及安装拆卸工程专题施工方案5脚手架工程专题施工方案6拆除、爆破工程专题施工方案7其它危险性较大工程专题施工方案8施工临时用电专题施工方案此次申报内容系第 1 次申报，申报内容施工企业技术责任人已同意。附件：1施工组织设计/方案 承包单位项目经理部（章）： 项目经理：日期: 项目监理机构签收人姓名立即间承包单位签收人姓名立即间专业监理工程师审查意见:专业监理工程师： 日期: 总监理工程师审核意见： 项目监理机构(章): 总监理工程师：日期： 注：承包单位项目经理部应提前7日提出本报审表。表5.1.3-2 专题施工方案审批表（总包）工程名称南环二路改造工程二标段日 期施工单位江苏圣通建设集团专题施工方案内容简述：排水管道土方开挖专题施工方案 专题施工方案附在表后编制人署名审核部门审核意见审核人审核日期技术安全质量总承包单位技术责任人审批意见： 经审查，该项专题施工方案含有可行性，同意该项方案实施。署名： （总承包单位公章）： 年 月 日 南环二路改造工程二标段排水管道工程土方开挖专项方案 江苏圣通建设集团南环二路改造工程二标段项目经理部03月10日排水管道（土方开挖）专题施工方案一、 编制依据1金坛市南环二路改造工程二标段施工图纸。2现场踏勘情况和施工条件。3给水排水管道工程施工及验收规范（GB50268-）。二、 工程概况：建设单位：金坛市新城建设投资发展 设计单位：常州市市政工程设计研究院监理单位：江苏东方建设项目管理咨询施工单位：江苏圣通建设集团1、管道材料（1）雨水管道：现实状况雨水管道保留，道路北侧因为道路扩宽，新建雨水管道，就近排入河道。期中，老镇广路东一环敷设D600-D800管仅搜集路面雨水；东一环东三环敷设D600-D1200管搜集路面及地块雨水及相交道路转输雨水就近排入河道，另外对保留检验井井周进行加固，雨水口随道路改造调整，雨水口重新砌筑，最低点增设雨水口。管材： 雨水连接管采取HDPE双壁波纹管；管径800mm，采取承插式钢筋砼管；管径800mm，采取平口式钢筋砼管。（2）污水管：保留已经有污水管道，对新建桥梁和板涵处污水管道进行改造，东一环至东三环段全线敷设DN500污水管道自东向西排入南环二路现实状况D1000污水管道，最终进入金坛市第一污水厂。管材：DN500管采取HDPE塑钢缠绕管（环刚度8KN/m2），D1000管采取承插式钢筋砼管（级），倒虹采取钢管（GB/T3091-）。2、管道接口（1）HDPE管采取橡胶圈承插接口，详见（06MS201-2/31）。（2）HDPE塑钢缠绕管采取不锈钢钢箍连接，见施工图纸详图。（3）平口钢筋砼雨水管采取钢丝网水泥砂浆抹带接口（06MS201-1/17）。（4）承插口钢筋砼管采取橡胶圈接口（06MS201-1/23）。（5）钢管采取焊接。 3、管道基础 （1）HDPE管采取360砂石基础，详见（S01-/96）。钢筋砼管采取10cm碎石垫层加120混凝土基础，详见（06MS201-1/28）。雨水口连接管（HDPE双壁波纹管）采取反开挖施工，沟槽宽度为管道外径+30cm，基础采取10cm碎石找平后浇注10cmC15砼垫层，并用C20砼回填至管顶以上20cm，钢管采取砼包封，见施工图纸详图。三、 施工方案（一）现场情况及施工准备 （1）熟悉工程设计图并了解设计人构思，然后应对图纸作以下审核：图纸相关缺漏错误、设计图图号、张数和标准有没有矛盾，位置管线和纵断高程是否相等。（2）实地勘察工程施工作业区地质情况是否有对施工不利流砂、软基原因，方便施工前做好准备工作；实地勘察工程施工作业区内影响施工多种地上、地下障碍，地上未拆迁电杆、通讯杆位置，地下自来水、排水、煤气、电力、通讯等障碍位置，方便施工前立即做出工程变更及多种处理方案。 （3）搜集已建污水管预留管位置、高程。 （4）建立测量控制网，为达成施工中管线位置、管道高程符合设计要求，应在施工前标定施工范围，按一定距离布点，组成测量控制网，确保施工放线需要，质检需要，并定时检验校核。 （5）施工前做好物资用量计划，并依据物资用量计划根据规格数量及相关材料质量认证程序提前落实产地及生产厂家，作好质量统计以备追溯，并确保满足计划要求。 （6）施工前调配好施工机械及施工机具，根据质量认证程序对进场机械、机具、仪器、做好检验，并建立统计定案。（7）因为本施工段较长，为预防施工当中出现忽然停电及接不通电施工段需用电，在无法用电情况下，增加可移动发电机进行现场发电，确保正常施工。（8）工程雨、污水管道采取塑料管道进行施工，选择质量强度符合设计规范要求，合格证实齐全管材。（13）准备潜水泵，以预防地下水及下雨天沟槽受水浸泡而造成影响，需保持沟槽内洁净整齐。（14）开挖前，施工管理人员必需向施工班组进行具体交底。交底内容包含挖槽断面堆土位置、地下设施情况及施工安全技术要求等，以确保施工安全。并做好交底统计。（二）施工测量1、准备工作（1）测量人员，认真学习复核图纸，掌握相关数据，依据工程进行情况立即正确地做好测量工作。（2）立即校对检修测量仪器。（3）管道工程开工前进行下列测量工作。A、测量复核，水准点闭合差为12L（）。L为水准点间距离，单位KM。复核控制桩坐标导线方位角闭合差应16N。N为测站数。并在稳固及不易碰撞地点设置临时水准点，其间距小于100，每次使用前应该校测。B、测定管道中线、隶属构筑位置，并标出和管线冲突地上、地下构筑物位置。C、查对接入原有管道接头处高程；D、施放挖槽边线、堆土材料及界线及临时用地范围；E、测量管线地面高程（机械挖槽）埋设坡度板（人工挖槽）。（4）中心桩、方向桩及水准点均应设置固定可靠栓桩、栓点和显著标志。（5）在施工中（中心桩为开槽前）妥为保护全部测量标志，不得拆毁或碰撞。2、测定管道中线（1）测定管道中线时，并在起点、终点、平面折点及直线近代制点测设中心桩。桩顶钉中心钉，并在起点终点及平面折点沟槽外面合适位置设置方向桩。（2）确定中心桩桩号时，用钢尺丈量中心钉水平距离丈量时钢尺必需拽紧拉平（3）受地面或沟槽断面等条件限制，不宜埋设坡度板沟槽，在沟槽两边或槽底两边对称地测设一对高程桩，每对高程桩上钉一对等高高程钉。高程桩纵向距离20m。（三）沟槽开挖（1）沟槽开挖前认真组织人员学习图纸，进行调查研究，充足了解挖槽段土质，地下水位、地下结构物，沟槽周围地上结构物及施工环境等情况，拟选择EX型反铲挖掘机，制订必需安全方法，确保施工质量及安全。（2）挖槽断面应按底宽、挖深、槽深、各层边坡、层间留台宽度和相邻构筑物关系及排管方法等原因确定。挖槽断面应符合管道结构施工方便、确保质量和安全，以少挖方、少占地为宜。（3）采取人工配合反铲挖掘机挖槽，挖槽前，现场施工员向司机及土方工具体交底（沟槽断面，开挖次序）。在开挖过程中由管理人员在现场指挥并常常检验沟槽槽底高程和宽度，预防超挖及亏挖。（4）沟槽挖土边坡系数依据土质及挖深暂定1：0.5，碰到边坡土质为液塑性较差地段，可合适将其边坡加大至1：0.75，确保开挖稳定。因为沟槽开挖深度5M，采取一次性放坡开挖，开挖中如发觉土质松软地段，立即采取木板、支架、方木进行全断面支护，沟槽上下均设安全员，立即观察沟槽，发觉和排除多种险情。(5)基槽直立壁和边坡，在开挖过程和敞露期间应预防塌陷，必需时应加应保护。在挖方边坡上侧堆土或材料和移动施工机械时，应和挖方边坡保持2米以上距离，以确保边坡和直立壁稳定，堆土或材料堆放高度应小于2.5m.沟槽开挖断面图（6）为确保沟槽底土壤结构不被扰动和破坏，在机械开挖时应留10cm左右一层不挖，待人工清除。人工清挖槽底，应认真控制槽底高程和宽度，并注意不使槽底土壤结构遭受拢动和破坏。（7）在雨季施工，应尺量缩短开槽长度，并做好防排水方法，假如雨水泡槽以后，要立即采取方法，抽排雨水，清除淤泥，用砂石料回填湿槽，达成稳定即可，不宜铺垫过厚，造成基础沉陷不均匀。深槽不宜被积水泡槽太久，不然极易造成塌方，危急其它。基槽底部开挖宽度，除基础底部宽度外，应依据施工需要增加工作面、排水设施和支撑结构宽度。（8）深基坑或雨季施工浅沟槽边坡开挖以后，必需采取护坡方法，以免边坡坍塌或滑移。护坡方法视土质条件、施工季节、工期长短等情况，可采取塑料布和聚丙乙烯编织物等不透水薄膜加以覆盖、喷抹水泥砂浆、铁丝网水泥浆抹面等，并预防地表水或渗漏水冲刷边坡。（9）沟槽排水采取集水井排水法，在沟槽单侧挖出排水明沟，其断面为3030cm，以3%坡度坡向集水井，集水井每隔50m设一个，断面为1.0m1.0m1.5m（槽底以下），集水井内水用汽油泵抽出。(以下图)（10）沟槽测量控制采取坡度板控制，即沟槽机械开挖后在距槽底2.5m，位置埋设一根15cm15cm木板，间距为10米左右，在坡度板上钉管线中心钉和高程板，高程板上钉高程钉。（11）沟槽开挖时如离现实状况建筑物较近时应依据情况采取保护方法。（12）管沟槽底层开挖宽度按此次管槽需要确保工作面进行开挖。开挖时，随时测量监控，确保开挖边坡、基坑尺寸，轴线、槽底高程应达成沟槽验收要求要求。（四）机械开挖沟槽时应注意下列事项：（1）为确保槽底土壤不被扰动或破坏，在用机械挖土时，要预防超挖，若有超挖，应将扰动部分清除，并必需用中砂或石屑回填，并用平板震动器振实。开挖要确保连续作业，衔接工序流畅，同时要注意边坡土体改变，出现问题立即处理，降低意外事故。（2）对地下管线和多种构筑物应尽可能能临时迁移，如无法迁移，必需挖出使其外露，须采取吊、托等加固方法，同时对挖掘机作具体交底，如无把握，应改为人工挖土。（3）在工作量不大、地面狭窄、地下有障碍物或无机械施工条件等情况下，采取人工开挖。人工开挖沟槽，应集中人力立即挖成，转入下一工序施工。（五）人工开挖时应注意下列事项：（1）沟槽应分段开挖，并应确定开挖次序和分层开挖深度，若有坡度，应由低向高处进行。（2）开挖人员不应分布过密，以间隔5m为宜，在开挖过程中和敞沟期间应保持沟壁完整，预防坍塌，必需时应支撑保护。（3）开挖沟槽遇有管道、电缆或其它构筑物时，应严加保护，并立即和相关单位联络，会同处理。（4）沟槽检验验收：沟槽开挖完成后，进行检验验收。检验项目包含开挖断面、槽底标高、轴线位置、沟槽边坡等。沟槽开挖许可偏差和检验方法见下表：沟槽开挖许可偏差和检验方法序号检验项目许可偏差 (mm)检验数量检验方法范围点数1槽底高程20两井之间3用水准仪测量2槽底中线每侧宽度大于要求6挂中心线用尺量，每侧计3点3沟槽边坡不陡于要求6用坡度尺量测， 每侧计3点开挖出来土方，其中施工道路一侧土壤，应立即将部分直接装车清走，方便留出工作面进行下一工序和堆放材料。三、安全文明施工(一)、安全施工方法（1）沟槽端设置安全爬梯，供施工人员上下，预防人员坠落。 （2）对于局部土质不好地段开挖前，优异行围檩施工，做好支撑后才能逐步开挖至设计深度。（3）为切实确保施工人员安全，树立“安全第一，预防为主”思想，依据国家建设部颁发安全检验评分标准制订具体方法。 （4）建立安全确保体系，除企业已经有机构外，工地设置安全管理机构，工程项目设置安全小组、班组设安全员，形成一个健全安全确保体系，工地安全管理机构负责工地日常安全工作，定时组织安全检验，对不符合要求要立即发出整改通知，指导工程项目部和班组安全员工作，对违章作业者进行批评教育和处罚。 （5）优化安全技术组织方法，包含以改善施工劳动条件，预防伤亡事故和职业病为目标一切技术方法，如主动改善施工工艺和操作方法，改善劳动条件，减轻劳动强度，消除危险原因，机械设备应设有安全装置。（6）机械操作人员必需持证上岗，多种作业人员应配带对应安全防护用具及劳保用具，严禁操作人员违章作业，管理人员违章指挥。 （7）施工中全部机械、电器设备必需达成国家安全防护标准，自制设备、设施应经过安全检验，一切设备应经过工前性能检验合格后方可使用，并由专员负责，严格实施交接班制度，并按要求定时检验保养。 （8）凡进入现场一切人员，均要戴安全帽，正确使用“三宝”。要配合企业安全月检工作，工程项目部要实施周检，项目点要日检，施工中应抽检，立即消除安全隐患。 （9）严格实施各项安全操作规程，施工前要进行安全交底，每个月定时进行安全教育，加强工人安全意识教育。 （10）在关键入口处挂醒目标安全防火宣传语牌。 （11）现场施工用高低压设备及线路，严禁电线随地走，全部电掣应有门、有锁，有危险标志。严格实施施工现场临时用电安全技术规范要求，现场采取“三相五线”制供电，实施“一机一闸一漏电保护开关”制度。全部电器设备及金属构架均应按要求设置可靠接零及接地保护，施工现场全部用电设备，必需按要求设置漏电保护装置，要定时检验，发觉问题立即处理。 （12）加强安全教育和监督，坚持常常性安全交底制度，提升施工人员安全生产意识，立即消除事故隐患。 （13）在施工过程中，对地面沉降、支护位要定时观察测试，加强对支护监控。 （14）全部施工人员均应掌握安全用电基础知识和设备性能，用电人员各自保护好自用设备负荷、地线和开关箱，发觉问题立即找电工处理，严禁非专业电气操作人员乱动电器设备。（15）配电系统分级配电，本电箱、开关箱外观必需完整、牢靠，防雨防尘。 （16）多机作业用电必需分闸，严禁一闸多机和一闸多用，施工现场电缆、电线必需按要求架设，严禁拖地和乱拉乱搭。 （17）多种机械要有专员负责维修、保养，并常常对机械运行关键部位进行检验。 （18）使用机械时，操作员要亲密注意机上仪器、仪表、指针是否超出安全范围，机体是否有异常振动及发出异响，出现问题应进行停电关机处理，不得擅离职守，隐瞒不报。 （19）设备基础必需平稳、牢靠，基础锚固、支撑方法必需齐全，不得使用临时支撑，高大机械在多风季节前设缆风绳。 （二）文明施工方法（1）施工现场内应有完整排水方法，妥善处理泥浆水，所排水应过滤后方可排入城市管网。 （2）场内道路要平整、坚实、通畅。关键场地应全部硬底化，杜绝运输中泥浆散体、流物料撒漏。车辆出工地前，轮胎、车身必需冲洗洁净，并预防掉土污染路面。 （3）施工时不得妨碍周围居民工作、生活和休息，在夜间（晚11时至早上6时）施工时需办理好相关手续,并做好周围居民思想工作尽可能不使用超声标准机械设备施工。 （4）施工现场配置专职保卫人员，昼夜值班，建立健全施工现场保卫制度外来人员和全部车辆进入施工现场前要登记，在场内要服从人员调配和安排。 （5）施工要利用黑板报和其它形式对职员进行法纪宣传教育工作，使施工现场各类施工人员知法、懂法并自觉遵守和维护国家法律、法令，提升职员法纪观念，预防和杜绝偷窃和斗殴发生。（6）进入现场全部些人员要带好安全帽。 （7）严禁工人赤膊上阵，注意安全和形象。 （8）标准化管理图要齐全、清楚、实用、漂亮。 （9）注意搞好环境保护工作，自觉维护市容、市貌。 （10）强化厨房、卫生间和卫生及消防管理。 （11）厨房工作人员必需持有健康证上岗。 （12）办公室配置保健医药箱。 （13）安置完善消防系统。四、特殊季节施工安排一、雨季施工1、掌握天气预报气象趋势及动态，开工前和当地气象部门签署服务协议，以利安排施工，做好预防准备工作。2、合理安排施工。对实施性施工组织设计、施工项目和施工进度要依据预报作出合理安排。3、现场做好排水设施，使排水通畅并不得造成水土流失和环境污染。4、加强道路养护，保障运输通畅无阻。5、做好物资、设备防湿防潮工作，确保雨季正常施工。6、混凝土工程，施工完成立即覆盖养护，终凝前避免受雨水冲刷。大面积、大致积混凝土浇筑，事先做好施工组织，选在无大雨期间进行，并备有防雨设施。雨季尽可能降低大面积、大致积混凝土现浇工作。7、备好防雨物品和施工人员雨衣和雨靴。8、雨季施工前，我们将依据现场和工程进展情况制订雨季施工阶段性计划，并提交监理工程师审批后实施。9、做好防雷、防电、防漏工作，确保施工正常进行。10、雨季前应组织相关人员对现场临设、机电设备、临时线路等进行检验，针对检验出具体问题，应采取对应方法，立即整改。11、机电设备做好防雷电、雨水浸泡方法。五、开挖管道应抢救援预案：施工现场一旦发生事故，将会造成人员伤亡和直接经济损失。为了争取在第一时间内抢救伤员，最大程度地降低职员及相关人员生命安全和经济损失，特制订本项目部应抢救援预案。事故应抢救援组织网络组 长冒海峰郑志平副 组 长王 小 俊蒋 益 仁周 玉 华王 艳 华姜 金 波徐 荣 庚居 和 平刘 艳 玲孙 剑 民殷 粉 保成员事故应抢救援预案关键人员联络方法：组长： 郑志平 副组长：冒海峰 1：不管任何人，一旦发觉有发生事故可能性，应立即呼叫在场全体人员进行避让。2：现场人员应快速通知项目经理或安全员，并打电话立即向集团应急抢救抢险领导小组领导汇报事故发生情况，请求集团应急抢救小组支援。3：依据现场情况，若有些人员受伤，应立即拨打120抢救电话，向抢救中心求救，应务必讲清受伤人数、地点和人员受伤情况，并派专员到关键路口引导抢救车立即赶到事故现场，同时，现场抢救人员在抢救车到来之前，应对受伤人员进行抢救，本项目部配置应急抢救药箱一只，药箱存放在现场办公室。4：在没有些人员受伤情况下，现场责任人应依据实际情况研究补救方法，在确保人员生命安全前提下，组织恢复正常施工秩序。5：现场安全员应对事故进行原因分析，制订对应整改方法，认真填写伤亡事故报表，事故调查等相关处理汇报，并上报集团应抢救援领导小组。6：救援车辆：工地装货一辆卡车，项目部轿车一辆7：救援物资：铁铲15把，撬棍5把，医疗箱一只8：救援电话：医院抢救：1209：抢救路线：见附图应抢救援抢救路线图：南环二路 东环一路（右转） 南环一路（左转） 虹桥路（右转） 县府路（直行） 大统华交叉口（左转50m） 至人民医院
