提高混凝土外观质量-QC小组活动记录.doc

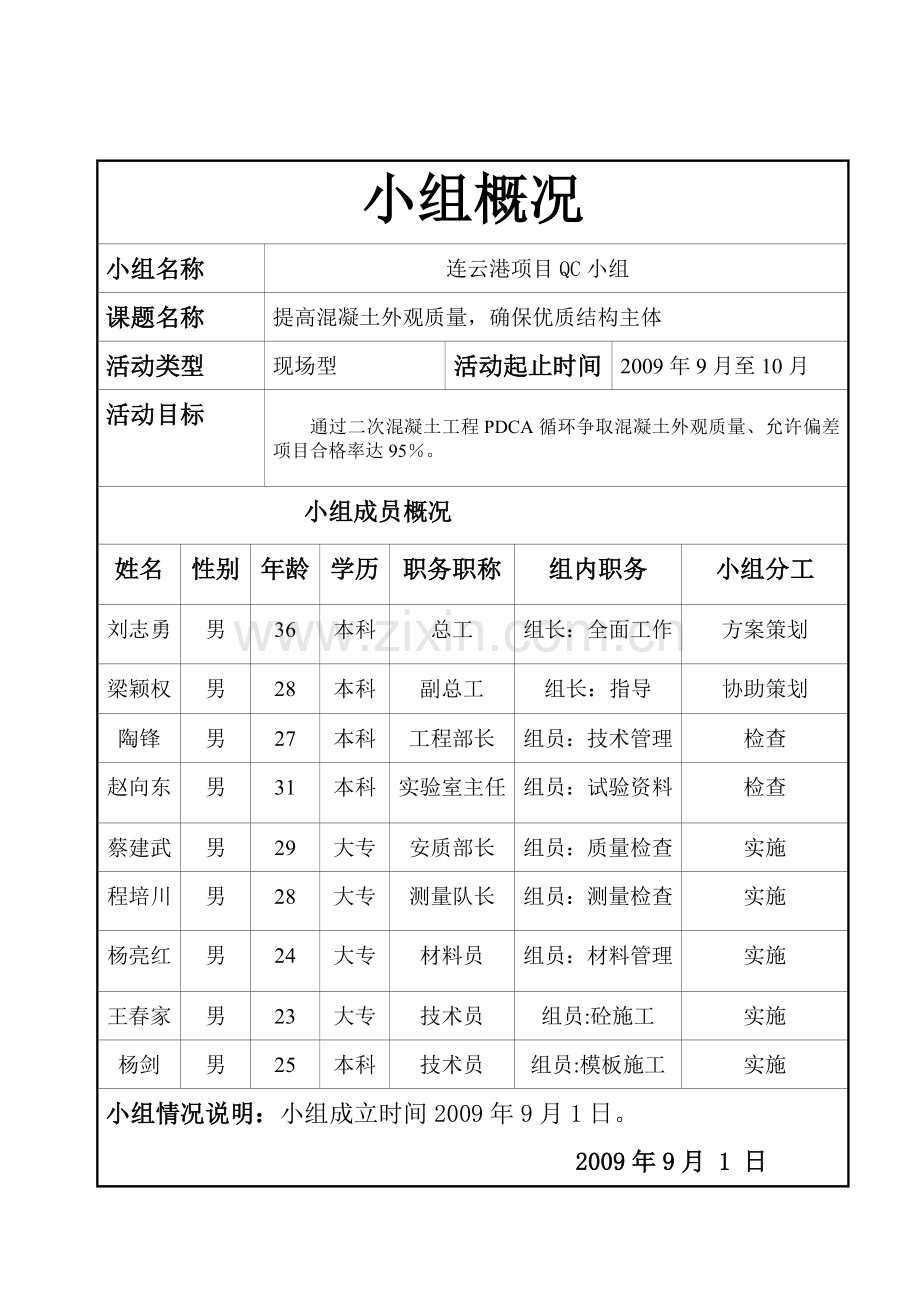

小组概况小组名称连云港项目QC小组课题名称提高混凝土外观质量，确保优质结构主体活动类型现场型活动起止时间2009年9月至10月活动目标通过二次混凝土工程PDCA循环争取混凝土外观质量、允许偏差项目合格率达95。 小组成员概况姓名性别年龄学历职务职称组内职务小组分工刘志勇男36本科总工组长：全面工作方案策划梁颖权男28本科副总工组长：指导协助策划陶锋男27本科工程部长组员：技术管理检查赵向东男31本科实验室主任组员：试验资料检查蔡建武男29大专安质部长组员：质量检查实施程培川男28大专测量队长组员：测量检查实施杨亮红男24大专材料员组员：材料管理实施王春家男23大专技术员组员:砼施工实施杨剑男25本科技术员组员:模板施工实施小组情况说明：小组成立时间2009年9月1日。 2009年9月 1 日2009年 9 月 1日 星期 二 气温 18-25 气候（阴晴雨雪风） 人员签到活动内容 召开第一次会议，成立QC小组。找对象选课题。定组员选组长。宣布 QC小组组织分工和活动程序记 录1.小组名称：连云港QC小组2.对象：桥梁混凝土立柱、盖梁 、涵洞砼实体3.课题名称：提高混凝土外观质量，确保优质结构主体4. 组长：刘志勇5.分工：刘志勇（全面工作） / 梁颖权（指导）/ 陶锋(技术管理) 程培川（测量资料）/ 赵向东（试验资料）/蔡建武（质量检查、验收）杨洪亮（材料管理）/王春家（砼施工）/杨剑（模板施工）6.活动程序： 选择课题 现状调查目标设定 分析原因要因确认 制定对策对策实施 效果检查 巩固措施 活动总结 2009年 9 月 5日 星期 六 气温 17-28 气候（阴晴雨雪风） 人员签到活动内容 对本项目部正在施工的涵洞墙身、桥梁立柱、盖梁进行混凝土外观质量、允许偏差进行实测检验。记 录共抽查混凝土质量验收记录30份。统计如下： 频数 N=30 X=92.6% 16 15 10 5 0 合格率（%） 85 90 95 100混凝土外观质量、允许偏差合格率分布表制表：梁颖权 时间：2009 年9月5日 经统计砼外观质量、允许偏差的平均合格率为92.6%，高于国家标准不低于85%的要求。2009年 9月15日 星期 二 气温 15-27 气候（阴晴雨雪风） 人员签到活动内容 召开第二次会议， 根据对混凝土外观质量、允许偏差进行实测检验结果，确定本次QC小组活动目标。记 录目标设定：通过二次混凝土工程PDCA循环争取混凝土外观质量、允许偏差项目合格率达95： 95% 92.6% 制图：刘志勇 日期：2009年9月15日2009年 9 月21日 星期 一 气温 13-28 气候（阴晴雨雪风） 人员签到活动内容 9月10日 对K56+573.8箱涵右墙身砼进行混凝土外观质量、允许偏差进行检验，9月21日对K56+550.2箱涵底板砼进行混凝土外观质量、允许偏差进行检验，对检验结果进行统计。记 录对混凝土质量进行了检查、对不合格点进行了统计，通过分析计算，得出了影响混凝土外观质量的因素的频数、频率。实测180点合格153合格率 85。做不合格点排列计算表：序号类别实测点不合点数频率累计频率1表面平整501244.4444.442截面尺寸40933.3377.773垂直度40311.1188.884标高2527.4196.295其他2513.71100合计18027100 制表：程培川 时间：2009年9月21日2009年 9月21日 星期 一 气温 13-28 气候（阴晴雨雪风） 人员签到活动内容 9月10日， 对K56+573.8箱涵右墙身砼进行混凝土外观质量、允许偏差进行检验，9月21日对K56+550.2箱涵底板砼进行混凝土外观质量、允许偏差进行检验，对检验结果进行统计。记 录根据不合格点排列计算表作影响因素排列表: N=27 30 96.29% 25 88.88% 100%20 77.77% 80% 15 12 44.44% 60% 10 9 40% 5 20% 表面平整度 截面尺寸 垂直度 标高 其它 1 2 3 4 5 制表：陶锋 时间：2009年 9月 21日从排列图中可以看出，影响混凝土外观质量的主要因素是表面平整度。2009年 9月22日 星期 二 气温 12-26 气候（阴晴雨雪风） 人员签到活动内容 召开第三次会议，对K56+573.8箱涵右墙身混凝土工程影响外观质量的主要因素表面平整度进行因果分析，找出主要因素并制定对策。记 录1. 影响因素排列图:料 机 人 技术交底不具体 影响混凝土表面平整度因素 振动棒型号不当 思想不重视、责任心差和易性差 振动棒老化 模板变形 操作工技术不熟练 气温高养护不到位 模板支设强度不够 工作面小 振捣不规范 无成品保护措施 环 法 制图：梁颖权 日期：2009年9月22日2009年 9月22日 星期 二 气温 12-26 气候（阴晴雨雪风） 人员签到活动内容 召开第三次会议，对K56+573.8箱涵右墙身混凝土工程影响外观质量的主要因素表面平整度进行因果分析，找出主要因素并制定对策。记 录1、 2. 主要原因的确认序号末端因素原因分析结论1振动棒老化使用时间长、功率降低次因2振动棒型号选用不当机械型号不全主因3模板变形周转次数多、维修不及时主因4和易性差坍落度掌握不准确次因5砼凝结前末采取成品保护措施保护设施不充分次因7气温高、养护不及时没有设专人养护次因8工作面小架子没按要求搭设次因9模板局部支撑强度不够支模及对拉螺栓偏差主因10操作工技术不熟练操作工技术水平低次因11思想不重视、责任心差重视数量、不重视质量主因12技术交底不具体未结合实际，针对性差次因 制表：蔡建武 日期：2009年9月22日2009年 9 月22日 星期 二 气温 12-26 气候（阴晴雨雪风） 人员签到活动内容 召开第三次会议，对K56+573.8箱涵右墙身混凝土工程影响外观质量的主要因素表面平整度进行因果分析，找出主要因素并制定对策。记 录3. 、 3.制定对策表序号要 因目 标对 策执行人地点时间措施1施工人员思想不重视、责任心差加强质量意识、提高责任心思想教育、建立制度侯喜只施工现场定期教育2振动棒型号不当根据不同构件，合理选用型号将振动棒型号配齐付登奎施工现场混凝土浇筑前加强检查监 督3模板局部支撑强度不够模板支撑不变形加固对拉螺栓及顶杆孙拥军施工现场浇筑前对支好的模板严格验收4模板变形做到不胀模、不变形采用定型模板李根科陈允同施工现场浇注前严格检查验收 制表：陶锋 日期： 2009年 9月 22日 2009年 9 月30日 星期 三 气温 13-28 气候（阴晴雨雪风） 人员签到活动内容 对制定对策的实施情况进行检查。记 录3. 、 对策实施效果情况：序号实施效果实施对策1由杨剑同志负责对模板进行实测实量检查验收，模板的垂直度得到了保证。实施对策2由王春家同志专门负责，对砼振捣监督管理，保证了振捣质量。实施对策3由蔡建武、杨洪亮对现场对拉螺栓进行检查，模板强度、刚度和稳定性及截面尺寸得了保证。 制表：陶锋 时间：2009年9月30日 2009年9月30日 星期 三 气温 13-28 气候（阴晴雨雪风） 人员签到活动内容 对K56+550.2箱涵右墙身混凝土外观质量、允许偏差进行检验，对检验结果进行统计。记 录3. 1.QC小组成员进行检查,共收集了180点,合格点165点,合格率为91.67%,不良项目 目统计如下:序号类别实测点不合点数频率累计频率1垂直度 5064046.72表面平整40533.3373.333截面尺寸40213.3386.664轴线位移2516.6793.335标高2516.671006合计18015100 制表：程培川 时间：2009年 9月30日 2. 9167% 85% 制图：梁颖权 日期：2009年9月30日 2009年 9月30日 星期 三 气温 19-30 气候（阴晴雨雪风） 人员签到活动内容 对K56+550.2箱涵右墙身混凝土外观质量、允许偏差进行检验，对检验结果进行统计，并根据不合格点排列计算表作影响因素排列表: 记 录影响混凝土因素排列表：N=15 频率(%) 15 93.33% 100 86.65% 80 10 73.33% 60 6 45.7% 5 5 40 2 20 1 1 垂直度 平整度 截面尺寸 轴线位移 标高 制作：陶锋 时间：2009年9月30日从排列表中可以分析出，垂直度成为影响砼外观质量的主要因素。2009年 10月2日 星期 五 气温 23-37 气候（阴晴雨雪风） 人员签到活动内容 召开第四次会议，对K56+550.2箱涵右墙身混凝土影响外观质量的主要因素垂直度进行因果分析，找出主要因素并制定对策。记 录混凝土影响垂直度质量因果分图： 影响混凝土垂直度的因素 人 检查验收不到位 振捣方法不正确 模板支撑强度不够模板支设不牢固 对拉螺栓过 木工施工经验不足 松或过紧 料 法 制表: 梁颖权 时间: 2004年10月2日 2009年 10月2日 星期 五 气温 23-37 气候（阴晴雨雪风） 人员签到活动内容 召开第四次会议，对K56+550.2箱涵右墙身混凝土影响外观质量的主要因素垂直度进行因果分析，找出主要因素并制定对策。记 录2主要因素确定:序号末端因素原因分析结论1检查验收不到位工作不细致，验收走过场主因2振动不规范工作面小移动振动不方便主因3对拉螺栓过紧或过松造成模板变形为操作方便图省事主因 制表：蔡建武 时间：2009年10月2日3、制定对策：序号要 因目 标对 策执行人地点时间措施1检查验收不到位严格执行标准实测实量李根科施工现场模板验收时实行奖罚制度2振捣不规范严格按操作规程进行交底具体有针对性李玉林现场浇筑时设专人监督3对拉螺栓过松过紧，造成模变形模板不跑模对加固措施进行严格检查李拥军陈允同现场模板验收时增加验收力度 制表：梁颖权 时间：2009年10月2日2009年10月9日 星期 五 气温 21-28 气候（阴晴雨雪风） 人员签到活动内容 对第二次制定对策的实施情况进行检查。记 录对策实施效果情况：序号实施效果实施对策1由杨剑同志负责对模板进行实测实量检查验收，模板的垂直度得到了保证实施对策2由王春家同志专门负责，对砼振捣监督管理，保证了振捣质量。实施对策3由蔡建武、赵向东对现场对拉螺栓进行检查，模板强度、刚度和稳定性及截面尺寸得了保证。 制表：陶锋 时间：2009年10月9日2009年 10月23日 星期 五 气温 19-31 气候（阴晴雨雪风） 人员签到活动内容 对K56+573.8箱涵左墙身混凝土外观质量、允许偏差进行检验，对检验结果进行统计，并根据不合格点排列计算表作影响因素排列表: 记 录1.现场实测量统计量如下表:序号类别实测点不合点数频率累计频率1垂直度50240 402表面平整40330703截面尺寸40110804标高25110905轴线位置25110100合计1808100制表：程培川 日期:2009年 10月 23日2通过第二次循环， 4.59.00框架梁柱墙进行检查验收混凝土外观质量合格率达到了94.4%. 95.6% 91.6% 制表：刘志勇 时间：2009年10月23日2009年 10月25日 星期 日 气温 15-29 气候（阴晴雨雪风） 人员签到活动内容 召开第五次会议，1.对本次QC小组活动进行总结。2.制定巩固措施并讨论今后设想记 录 1.总结完成了课题预定目标 活动后95.6% 活动前92.5% 制图: 刘志勇 时间:2009年10月25日在模板改进和机械设备方面投入了资金，施工不再抹灰，拆模后可直接投入使用，缩短了工期，降低了成本，节约资料2.5万。社会效益：由于我项目部混凝土工程施工为清水砼，受到了建设、监理单位、及市质检站的赞扬。2009年10月30日 星期 五 气温 17-29 气候（阴晴雨雪风） 人员签到活动内容 召开第五次会议，1.对本次QC小组活动进行总结。2.制定巩固措施并讨论今后设想记 录2.制定巩固措施： 严格用人制度，使用责任心强、素质高的操作工人。严格管理制度，做到谁验收谁负责。不能把验收当作走过场。加强过程控制程序，将质量管理切实做到：全员参与、全面展开、全过程控制。3.今后设想QC小组成功地解决了本工程一系列的混凝土质量问题及混凝土质量缺陷。我们将再接再励，全面开展以QC小组为核心的质量管理活动，为以后创优质结构工程再创佳绩。
