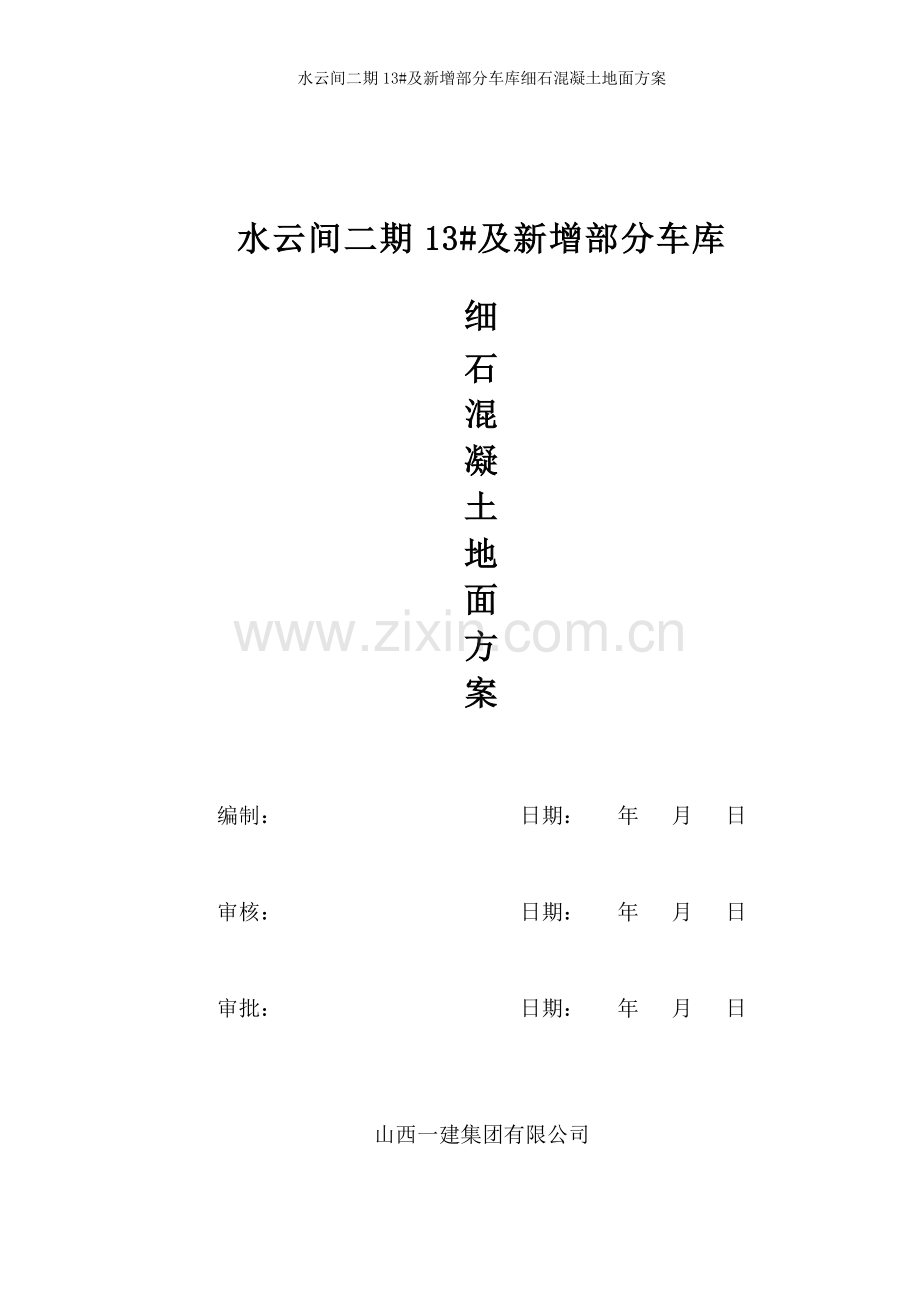

水云间二期13#及新增部分车库细石混凝土地面方案

水云间二期13#及新增部分车库
细
石
混
凝
土
地
面
方
案

编制： 日期： 年 月 日

审核： 日期： 年 月 日

审批： 日期： 年 月 日

山西一建集团有限公司

目录
1、编制依据………………………………………………………1
2、工程概况………………………………………………………1
3、施工准备………………………………………………………1
4、作业条件………………………………………………………1
5、施工工艺………………………………………………………1
5.1、找标高、弹面层水平线………………………………………1
5.2、基层处理………………………………………………………2
5.3、洒水湿润………………………………………………………2
5.4、抹灰饼…………………………………………………………2
5.5、刷素水泥浆结合层……………………………………………2
5.6、面层细石混凝土铺设…………………………………………2
5.7、抹面压光………………………………………………………2
5.8、混凝土养护……………………………………………………3
6、质量标准………………………………………………………3
6.1、主控项目………………………………………………………3
6.2、一般项目………………………………………………………4
7、成品保护………………………………………………………4
8、应注意的质量问题…………………………………………………4
9、安全文明施工…………………………………………………5

1、编制依据
《建筑工程施工质量验收统一标准》 GB50300-2013
《建筑地面工程施工质量验收规范》 GB50209-2010
2、工程概况
山西临汾水云间住宅小区13#地下汽车库及新增车库，由北京龙安华诚建筑设计有限公司设计，临汾尧隆房地产开发有限公司投资建设，位于马务村南。13#车库总建筑面积为4615㎡，为框架结构，抗震设防烈度为8度，抗震设防类别为丙类，建筑耐火等级为一级。建筑防火分类为Ⅲ类。建筑工程设计等级为二级，设计用年限为50年。建筑高度为3.5m，屋面防水等级为二级。13#新增车库总建筑面积为2594㎡，均为框架结构，抗震设防烈度为8度，抗震设防类别为丙类，建筑耐火等级为一级。建筑防火分类为Ⅲ类。建筑工程设计等级为二级，设计用年限为50年。建筑高度为3.5m，屋面防水等级为二级。
3、施工准备
3.1、材料准备：商砼细石混凝土C30、直径4mm冷拔丝网片
3.2、机具准备：平板振捣器、机动三轮车、2m靠尺、铁抹子，铁滚子、木抹子、平锹、钢丝刷、凿子、锤子等。
4、作业条件
4.1、室内墙面已弹好50cm水平线。
4.2、门框已安装完，并已做好保护，在门框内侧钉木板或铁皮。
5、施工工艺
工艺流程：找标高、弹面层水平线→基层处理→洒水湿润→抹灰饼→刷素水泥浆→浇注细石混凝土→抹面层压光→养护
5.1、找标高、弹面层水平线：根据墙面上已有的建筑50cm线，下返50cm，为地面的标高控制线，弹在墙体四周上，并与房间以外的楼道，楼梯平台、踏步的标高相呼应，贯通一致；
5.2、基层处理：先将灰尘清扫干净，然后将基层上的浆皮铲掉，
0

用碱水将油污刷掉，最后用清水将基层冲洗干净。
5.3、洒水湿润：在做灰饼前一天，用清水对基层表面进行洒水湿润。
5.4、抹灰饼：根据弹出的面层水平标高控制线，横竖拉线，用与细石混凝土同配比的拌合料抹灰饼，横竖间距1.5m，灰饼上标高就是面层标高。
5.5、刷素水泥浆结合层：在铺设细石混凝土面层以前，在已湿润的基层上刷一道1：0.4（水泥：水）的素水泥浆，并铺设钢丝网片（钢丝直径为4mm，方格150mm×150mm），距地面3cm，随刷随铺设细石混凝土。
5.6、面层细石混凝土铺设：
5.6.1、浇注商砼细石混凝土强度C30：
细石混凝土配比 表-1
项目名称
水泥（kg）
水（kg）
砂 （kg）
石（kg）
每m³用量
371
190
729
1049
坍落度控制在30mm以内
5.6.2、将搅拌好的细石混凝土铺设到地面基层上（水泥浆结合层随刷随铺），然后用2m长的刮杠顺着灰饼刮平，用平板振捣器进行振捣，有凹突不平处用同配比细石混凝土填平，直到面层出现泌水现象，再用2m长刮杠刮平。
5.6.3、本工程面积较大，应设置纵向缩缝和横向缩缝。纵横向伸缩缝按轴线布设，采用15mm木条分隔，伸缩缝留置应顺直。
5.7、抹面压光：
5.7.1、第一遍抹压： 当面层灰面吸水后，用木抹子用力搓打、抹平，使面层达到结合紧密。用铁抹子轻轻抹压一遍直到出浆为止。
5.7.2、第二遍抹压：当面层砂浆初凝后，用铁抹子进行第二遍抹压，把凹坑、砂眼填平抹平，不得漏压。
5.7.3、第三遍抹压：当面层砂浆终凝前，，用铁抹子压光无抹痕时，可用铁抹子进行第三遍压光，用力抹压，把所有抹纹压平压光，达到面层表面密实光洁。
5.8、混凝土养护：
面层覆盖塑料薄膜保湿养护，24h后进行浇水养护，每天不得少于两次，保持面层湿润，养护时间为7天。
6、 质量标准
6.1 主控项目
6.1.1 水泥混凝土采用的粗骨料，最大粒径不应大于面层厚度的，细石混凝土面层采用的石子粒径不应大于16mm。
检查方法：观察检查和检查质量合格证明问件。
检查数量：同一工程、同一强度等级、同一配合比检查一次。
6.1.2 面层的强度等级应符合设计要求，且强度等级不应小于C20。
检查方法：检查配合比试验报告和强度等级检测报告。
检测数量：配合比试验报告按同一工程、同一强度等级、同一配合比检查一次，并按国家标准《混凝土结构工程施工及验收规范》的规定制作混凝土试块，每一层建筑地面工程不应少一组，当每层地面工程建筑面积超过1000m2时，每增加1000m2各增做一组试块，不足1000m2按1000m2计算。当改变配合比时，亦应相应制作试块。
6.1.3 面层与下一层应结合牢固，且无空鼓与开裂。当出现空鼓时，空鼓面积不应大于400且自然间或标准间不应多于2处。
检查方法：观察和用小锤轻击检查。
检查数量：面层的分项工程的施工质量验收应按每一层次或每层施工段（或变形缝）划分检验批。
6.2 一般项目
6.2.1面层表面应洁净，不应有裂缝、脱皮、麻面、起砂等缺陷。
检验方法：观察检查。
检查数量：按本方案6.1.3条规定的检验批检查。
6.2.2面层表面的坡度应符合设计要求，不应有倒泛水和积水现象。
检验方法：观察和采用泼水或用坡度尺检查。
检查数量：按本方案6.1.3条和6.2.1条规定的检验批检查。
6.2.3细石混凝土面层的允许偏差，表面平整度：5mm缝格平直：3mm。检查方法：用2m靠尺和楔形塞尺检查。
检查数量：按本方案6.1.3条、6.2.1条和6.2.2条规定的检验批检查。
7、成品保护
6.1、在地面施工过程中，严禁用手推车碰撞门框，注意混凝土污染墙面；
6.2、混凝土表面抹压过程中，禁止非操作人员进入；
6.3、养护期间应进行封闭，如提前进行操作，必须采取其他保护措施。
6.4、不得在混凝土面层上拌合混合物。在混凝土强度未达到5MP时，不得在混凝土面层上直接堆置物品。
8、应注意的质量问题
1、表面不平、标高不准：操作时未认真找平。铺混凝土时必须根据所拉水平线掌握混凝土的铺设厚度，压实后再次拉水平线检查平整度，去高填平后，用木刮杠以灰饼为标准进行刮平。
2、不规则裂缝：垫层面积过大，未按规定留设伸缩缝，未分户分段进行浇筑等，都能导致裂缝产生。因此，必须按照设计要求留设变形缝
9、安全文明施工
7.1、工人进入现场必须戴安全帽。
7.2、机动车必须检查性能是否良好，时速不能超过5km/h。
7.3、操作振捣机应按照相关安全操作手册进行操作。
7.4、注意混凝土放料时不得污染周围墙面、地面。
7.5、临时照明及动力配电线路敷设，应绝缘良好并符合有关规定。
7.6、严禁人员出入非安全通道，非本作业队施工区域禁止出入。
7.7、服从管理，听从分配，严禁在施工现场打架斗殴。
7.8、施工区域的四口五临边，各队必须进行安全防护。
7.9、发现安全隐患及安全事故，及时上报。
