µuC/OS-Ⅱ在ARM9上的移植(S3C2440)
概要设计

总页数

编制

15

南昌航空大学东软班 概要设计

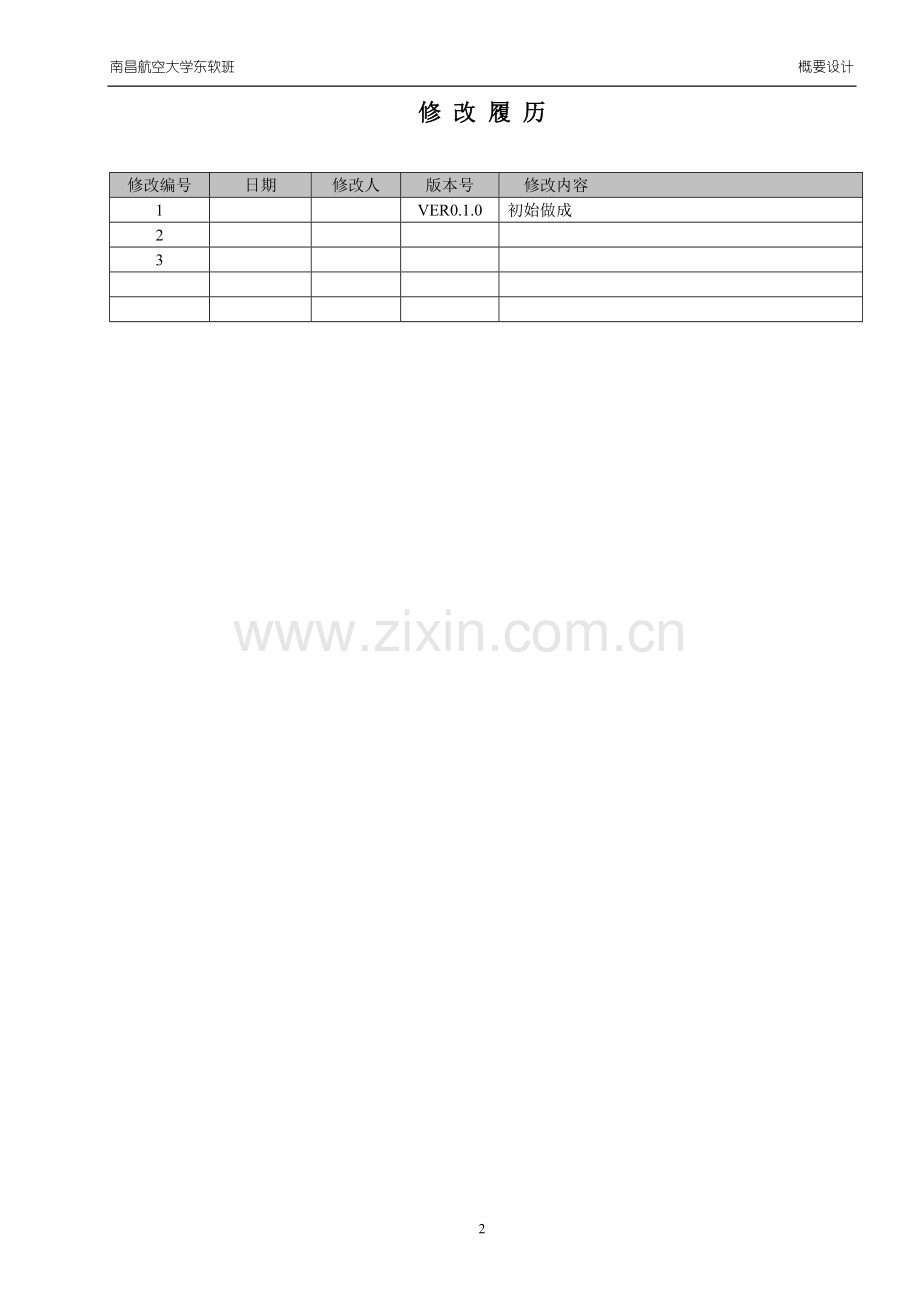

修 改 履 历

修改编号
日期
修改人
版本号
修改内容
1

VER0.1.0
初始做成
2

3

目 录
1 文档概述 5
1.1 文档目的和范围 5
1.2 术语/缩略语 5
1.3 参考文档 5
2 模块概述 5
2.1 模块功能定义 6
2.2 模块结构 7
2.3 模块动作时序 8
3 接口说明 8
3.1 数据结构定义 8
3.1.1 模块间接口函数 9

1 文档概述
1.1 文档目的和范围
该项目主要完成主要包括μC/OS-II移植到ARM9 S3C2440上，主要实现任务的启动和任务在中断级的调度和任务的上下文切换，还有实现中断处理服务和开关中断。
1.2 术语/缩略语

序号
术语/缩略语
说明
1
任务调度
通过一定的规则实现任务的切换
2

1.3 参考文档
序号
文档名
作者
时间
版本
1
需求分析
付海文
2013-12-11
VER0.1.0
2
阶段文档模板
东软实训中心
2014-4-14
VER0.1.0

2 模块概述
本模块是μC/OS-II移植到ARM9 S3C2440上的最主要的工作，是连接μC/OS-II操作系统内核和处理器的中间桥梁，每个任务的任务控制块（TCB）中都有自己的堆栈空间用来保存任务的上下文，当需要启动该任务时，通过把管理模式下的堆栈指针SP指向任务的堆栈空间，以出栈的方式把任务的上下文导入到处理器的寄存器中，此时处理器程序计数器（PC）指向任务程序入口地址，即实现了任务的启动；当发生任务级的调度时，首先将当前处理器各寄存器压入栈中，然后在当前任务的TCB中保存任务的堆栈指针，最后将最高优先级就绪态任务切换到处理器中运行态；在中断级的任务切换中需要考虑到中断的嵌套和中断的返回。
2.1 模块功能定义

序号
功能点
功能点详细内容
1
多任务启动
用于用户程序开始启动任务，直接运行最高优先级就绪态任务
2
任务级的切换
当前任务被挂起时，通过比较优先级判优进行任务切换
3
中断级的任务切换
当中断处理结束后，在中断非嵌套情况下实现任务的切换
4
中断服务子程序
当中断发生，保存CPU现场，调用中断处理程序，中断返回
5
关中断
将处理器程序状态寄存器设置为关中断状态，禁止中断发生
6
开中断
将处理器程序状态寄存器设置为开中断状态，使能中断
7
时钟中断处理
发生时钟中断，调用内核时钟节拍处理函数
8
任务堆栈初始化
每个任务都有一个任务堆栈，该堆栈用来保存任务的上下文。
2.2 模块结构

图 1 模块间接口
模块名称
模块类型
概要说明
OSTaskStkInit
接口
任务堆栈初始化
OSStartHighRdy
接口
最高优先级任务启动
OSTaskSwHook
接口
用户自定义函数
OSCtxSw
接口
任务级任务切换
OSIntCtxSw
接口
中断级任务切换
OSTickISR
接口
时钟中断处理
OSCPUSaveSR
接口
关中断
OSCPURestoreSR
接口
开中断
OS_CPU_IRQ_ISR
接口
中断服务程序
2.3 模块动作时序
系统时钟产生中断后，CPU转去处理时钟中断如下图

图2 cpu时钟中断处理的过程
3 接口说明
3.1 数据结构定义
typedef unsigned char BOOLEAN; /*布尔变量*/
typedef unsigned char INT8U; /*无符号8位整形变量*/
typedef signed char INT8S; /*有符号8位整形变量*/
typedef unsigned short INT16U; /*无符号16位整形变量*/
typedef signed short INT16S; /*有符号16位整形变量*/
typedef unsigned int INT32U; /*无符号32位整形变量*/
typedef signed int INT32S; /*有符号32位整形变量*/
typedef float FP32; /*单精度浮点数（32位长度）*/
typedef double FP64; /*双精度浮点数（64位长度）*/
typedef INT32U OS_STK; /*堆栈是32位宽度 */
typedef INT32U OS_CPU_SR; /*CPU state register*/
#define OS_CRITICAL_METHOD 3
#define OS_ENTER_CRITICAL() (cpu_sr = OSCPUSaveSR()) /*Disable interrupts*/
#define OS_EXIT_CRITICAL() (OSCPURestoreSR(cpu_sr)) /*Enable interrupts*/
#define OS_STK_GROWTH 1 /*Stack grows from High to Low On ARM*/函数
#define OS_TASK_SW() OSCtxSw()

3.1.1 模块间接口函数
3.1.1.1 OSTaskStkInit
函数名
OSTaskStkInit
文件名
../OS_CPU_c.c
功能概要
定义数据类型
记述形式
OS_STK *OSTaskStkInit(void(*task)(void *pd),void *p_arg,OS_STK *ptos,INT16U opt)
参数
类型
变量名
I/O
说明
void(*)(void *)
task,pd
-
函数入口地址
返回值
类型
OS_STK
说明
值
堆栈栈顶指针
正常结束
-
-
详细说明
任务堆栈初始化函数
使用注意事项
无

3.1.1.2 OSTaskSwHook
函数名
OSTaskSwHook
文件名
../OS_CPU_c.c
功能概要
用户自定以钩子函数
记述形式
void OSTaskSwHook (void)
参数
类型
变量名
I/O
说明
void
-
-
-
返回值
类型
-
说明
值
-
-
-
-
详细说明
用户可以自己更改钩子函数
使用注意事项
如果更改此函数时不要在该函数里延时太长
3.1.1.3 OSStartHighRdy
函数名
OSStartHighRdy
文件名
../OS_CPU_a.s
功能概要
启动最高优先级就绪态任务
记述形式
OSStartHighRdy
参数
类型
变量名
I/O
说明
-
-
-
-
返回值
类型
-
说明
值
-
-
-
-
详细说明
此函数为汇编函数，在任务第一次启动时被调用
使用注意事项
不需要保存任务堆栈
3.1.1.4 OSCtxSw
函数名
OSCtxSw
文件名
../OS_CPU_a.s
功能概要
任务级任务切换
记述形式
OSCtxSw
参数
类型
变量名
I/O
说明
-
-
-
-
返回值
类型
-
说明
值
-
-
-
-
详细说明
当任务被挂起时，通过优先级判优选择后，会调用此汇编函数执行任务调度
使用注意事项
首先保存当前任务的堆栈，然后在切换到最高优先级就绪态任务

3.1.1.5 OSIntCtxSw
函数名
OSIntCtxSw
文件名
../OS_CPU_a.s
功能概要
中断级任务调度
记述形式
OSIntCtxSw
参数
类型
变量名
I/O
说明
-
-
-
-
返回值
类型
-
说明
值
-
-
-
-
详细说明
当前中断退出后，若在非中断嵌套情况下，会调用该函数执行任务调度
使用注意事项
无需保存CPU现场，直接切换到最高优先级就绪任务

3.1.1.6 OSTickISR
函数名
OSTickISR
文件名
../OS_CPU_a.s
功能概要
时钟中断服务
记述形式
OSTickISR
参数
类型
变量名
I/O
说明
-
-
-
-
返回值
类型
-
说明
值
-
-
-
-
详细说明
当发生定时器中断时，此函数被中断服务子程序调用执行时钟中断服务
使用注意事项
在清除INTPND时必须通过写INTPND实现

3.1.1.7 OS_CPU_IRQ_ISR
函数名
OS_CPU_IRQ_ISR
文件名
../OS_CPU_a.s
功能概要
发生IRQ，提供中断服务
记述形式
OS_CPU_IRQ_ISR
参数
类型
变量名
I/O
说明
-
-
-
-
返回值
类型
-
说明
值
-
-
-
-
详细说明
该函数被安装在启动代码中，作为HanlerIRQ的处理程序
使用注意事项
中断向量的大范围跳转需要使用DCD

3.1.1.8 OSCPUSaveSR
函数名
OSCPUSaveSR
文件名
../OS_CPU_a.s
功能概要
关中断
记述形式
OSCPUSaveSR
参数
类型
变量名
I/O
说明
-
-
-
-
返回值
类型
INT32U
说明
值
cpu_sr
保存当前程序状态寄存器CPSR的控制位，在此使用R0,来保存该值
-
-
详细说明
OS_ENTER_CRITICAL（）被宏定义为OSCPUSaveSR,实现临界段保护
使用注意事项
通用寄存器R0被用来保存CPSR的值

3.1.1.9 OSCPURestoreSR
函数名
OSCPURestoreSR
文件名
../OS_CPU_a.s
功能概要
开中断
记述形式
OSCPURestoreSR
参数
类型
变量名
I/O
说明
INT32U
cpu_sr
-
恢复当前程序状态寄存器CPSR的控制位，在此用R0来保存cpu_sr
返回值
类型
-
说明
值
-
-
-
-
详细说明
OS_EXIT_CRITICAL（）被宏定义为OSCPURestoreSR,实现临界段打开
使用注意事项
寄存器R0保存的值用来恢复CPSR的值
