驳岸综合项目施工专项方案范文.doc

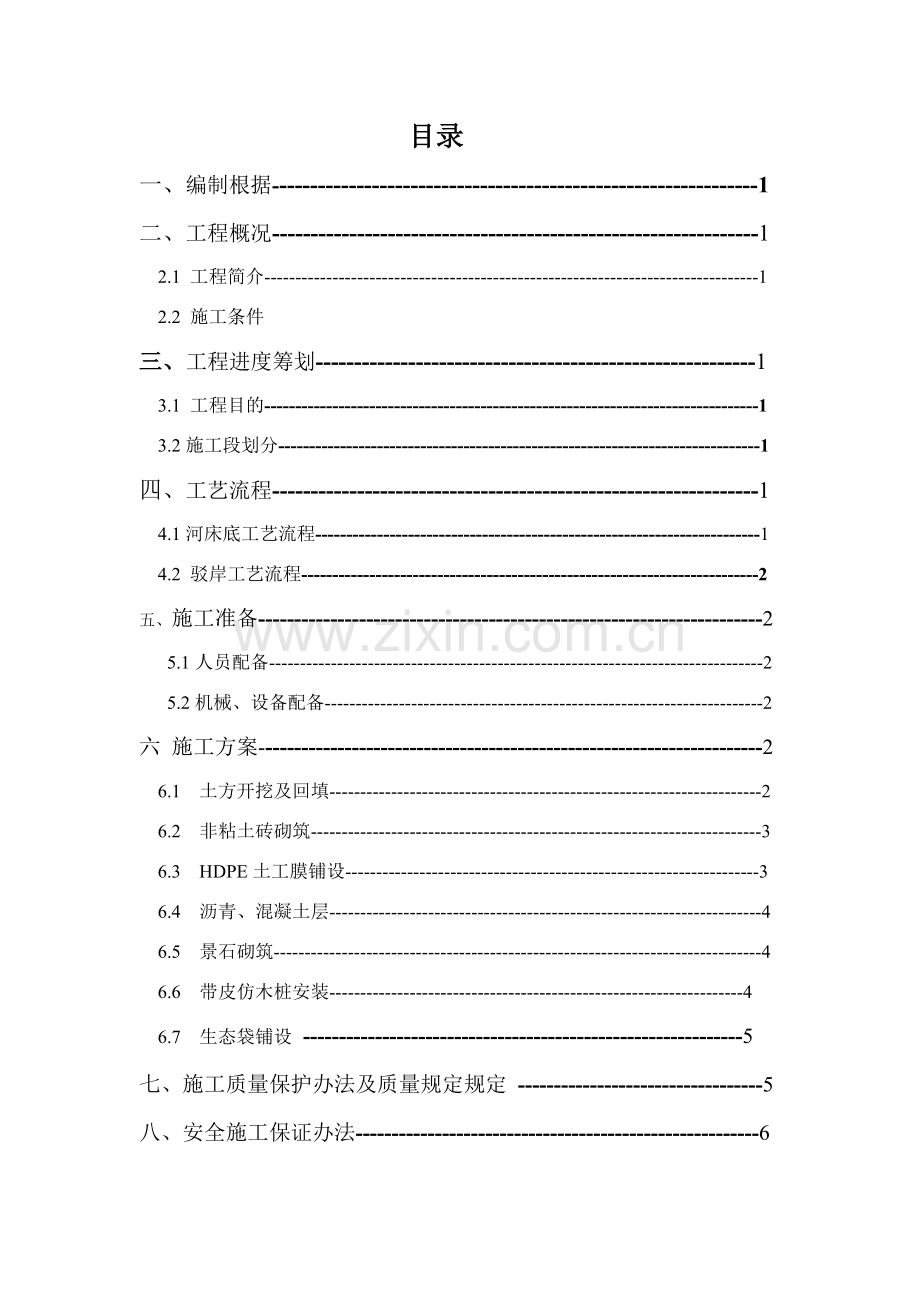

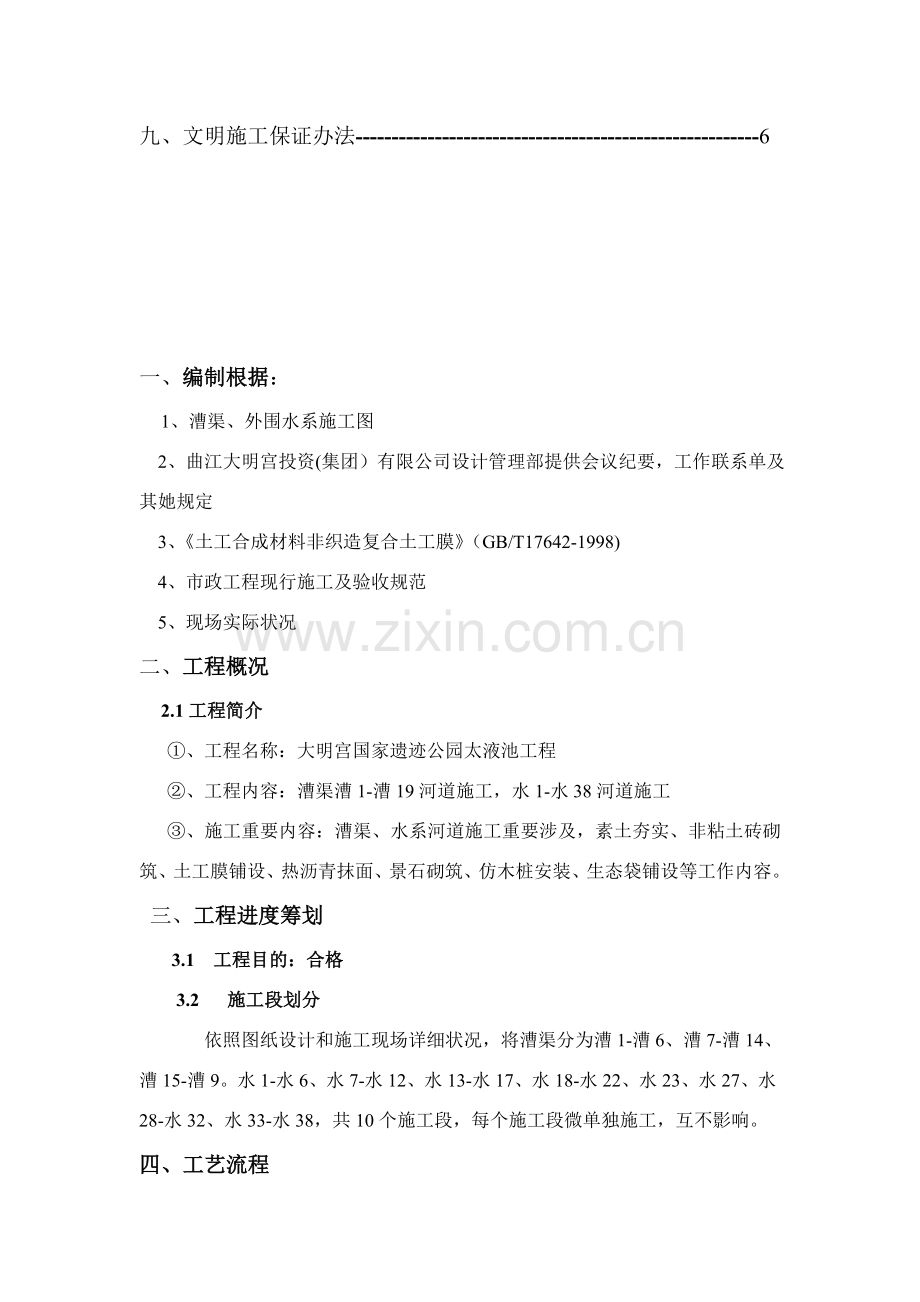

目录一、 编制根据-1二、 工程概况-1 2.1 工程简介-1 2.2 施工条件三、 工程进度筹划-1 3.1 工程目的-1 3.2施工段划分-1四、 工艺流程-1 4.1河床底工艺流程-1 4.2 驳岸工艺流程-2五、 施工准备-2 5.1人员配备-2 5.2机械、设备配备-2六 施工方案-2 6.1 土方开挖及回填-2 6.2 非粘土砖砌筑-3 6.3 HDPE土工膜铺设-3 6.4 沥青、混凝土层-4 6.5 景石砌筑-4 6.6 带皮仿木桩安装-4 6.7 生态袋铺设 -5七、 施工质量保护办法及质量规定规定 -5八、 安全施工保证办法-6九、 文明施工保证办法-6 一、 编制根据： 1、漕渠、外围水系施工图 2、曲江大明宫投资(集团）有限公司设计管理部提供会议纪要，工作联系单及其她规定 3、土工合成材料非织造复合土工膜（GB/T17642-1998) 4、市政工程现行施工及验收规范 5、现场实际状况二、 工程概况 2.1工程简介 、工程名称：大明宫国家遗迹公园太液池工程 、工程内容：漕渠漕1-漕19河道施工，水1-水38河道施工 、施工重要内容：漕渠、水系河道施工重要涉及，素土夯实、非粘土砖砌筑、土工膜铺设、热沥青抹面、景石砌筑、仿木桩安装、生态袋铺设等工作内容。 三、工程进度筹划 3.1 工程目的：合格 3.2 施工段划分 依照图纸设计和施工现场详细状况，将漕渠分为漕1-漕6、漕7-漕14、漕15-漕9。水1-水6、水7-水12、水13-水17、水18-水22、水23、水27、水28-水32、水33-水38，共10个施工段，每个施工段微单独施工，互不影响。四、 工艺流程 4.1 河床底工艺流程： 素土压实灰土垫层混凝土垫层水泥砂浆找平层HDPE复合土工膜铺设水泥砂浆保护层防水混凝土 4.2 驳岸工艺流程 素土压实非粘土砖砌筑水泥砂浆层HDPE复合土工膜铺设沥青抹面水泥砂浆景石砌筑（仿木桩安装/生态袋铺设）五、 施工准备 5.1 人员配备依照施工图设计规定，在我方理解工程内容状况下，需要人员筹划如下：序号工种名称单位数量备注1防水工人253机械工人124水电工人65瓦粉工人166普工人297放线工人65.2 机械、设备准备在施工前应依照设计规定，以及施工进度筹划，提前准备好机械设备等材料。编号名称性能单位数量备注1挖掘机200-300台32推土机160型台23砼搅拌机350型台34装载机Z350-500台125震动泵台236水泵台57土工膜焊缝机TH-1台28电夯台59农用自卸车台8六、 施工方案6.1、土方开挖及回填 1、依照遗迹保护规定，遗迹上保护土层大为0.8m，此外结合防渗规定，复合土工膜上部保护层不不大于0.3m,下部设30cm3:7灰土及原状素土压实层，因而防渗土工膜扑在设计湖底如下30cm处，回填应回填到湖底标高处。 2、 土方回填压实规定 膜下土方回填压实系数0.95 膜上土方回填压实系数0.903土方开挖与回填，耕作土，杂填土，回填松土及树根应挖除，并用素土分层回填压实至膜下30cm4、 有问题地基解决 对探明墓穴、井、坑道应进行解决，基本做法是开挖，分层回填夯（压）实，井如果深度较大时，也可以先回填后再表面浇筑一钢筋砼井盖，上边铺膜。 6.2、非粘土砖砌筑 工艺流程： 砂浆搅拌 - E7 e M； 作业准备 砖浇水 砌砖墙 验评 % a. m. o0 o. $ e 砖浇水：粘土砖必要在砌筑前一天浇水湿润，普通以水浸入砖四边1.5m为宜，含水率为10%15%，常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态砖砌墙；冬期浇水有困难，必要恰当增大砂浆稠度。：B* c) _ v：p2 ( c6 C7 x. l6 F 砂浆搅拌：砂浆配合比应采用重量比，计量精度水泥为2%，砂、灰膏控制在5%以内。宜用机械搅拌，搅拌时间不少于1.5min。 砌砖墙： 砌砖：砌砖宜采用一铲灰、一块砖、一挤揉三一砌砖法，即满铺、满挤操作法。砌砖)一定要跟线，上跟线，下跟棱，左右相邻要对平。水平灰缝厚度和竖向灰缝宽度普通为10mm，但不应不大于8mm，也不应不不大于12mm。为保证清水墙面主缝垂直，不游丁走缝，当砌完一步架高时，宜每隔2m水平间距，在丁砖立楞位置弹两道垂直立线，可以分段控制游丁走缝。清水墙不容许有三分头，不得在上部任意变活、乱缝。砌筑砂浆应随搅拌随使用，普通水泥砂浆必要在3h内用完，水泥混合砂浆必要在4h内用完，不得使用过夜砂浆。砌清水墙应随砌、随划缝，划缝深度为810mm，深浅一致。6.3 HDPE土工膜铺设 1应按照中华人民共和国国标土工合成材料非织造复合土工膜（GB/17642-1998）规定进行实行 2、符合土工膜采用两布一膜，幅宽10米，土工布质量1000g/m2,土工膜选用HDPE膜，厚度0.5mm，复合土工膜型号位A2D11000/0.5-10,各项指标均应符合国家规范规定。 3、复合土工膜铺设规定： （1）按先上游，后下游；先边坡，后槽底顺序分区别块进行人工铺设。 （2）铺设时膜应恰当放松，应预留3%5%富余度。做成突起波浪形松弛方式。以适应气温变化及基本沉陷。并僻免人为硬折合损伤。 （3） 坡面上复合土工膜铺设，接缝排列方向应平行或垂直最大坡度线且应按由上而下顺序铺设。坡面弯曲处应使膜和接缝连接。两侧挡水墙同槽底一次铺设完毕。 （4）复合土工膜应自然松弛与支持层贴实，不适当折皱悬空 （5） 按需要尺寸裁剪拼接，两幅连接处要平整无褶皱。 （6）复合土工膜应边铺边压，以防止风吹起。未覆盖保护层前应在膜边角处每隔25米放一种2040公斤重沙袋。 （7）为保证施工以便和拼接质量，复合土工膜应尽量采用宽幅，减少现场拼接量，依照需要在单位内裁剪。 （8）铺设土工膜时应在室外气温5摄氏度以上，风力4级如下无雨雪天气时铺设。若遇雨雪天气应停止施工且对已铺复合土工膜用彩条布或塑料布遮盖。6.4 沥青混凝土层（1） 沥青混凝土配比采用中间级配，保证一定密实度，空隙率规定6-9，细料不适当太多，保证热稳定性较好。 （4）当辗压机辗压时，要从低物一端向最高某些进行，任何状况下都不能从中间起开始滚压，用滚子压时可使用压路机驱动轮，沿材料铺设方向进行， 滚压后结合某些要美丽，固着要完善，接着性要均匀，如有裂缝，蜂窝、脱皮等现象时应挖去，扫清，用热沥青混凝土修补，其铺设压实均应满足质量 规定，不得用沥青作表面解决，接缝处需仔细压实。 （5） 沥青基面完毕后，要加固得完全平滑，不可用车辙，硬结，凹沉，龟裂或开口等， 用滚子压时注意不要浮现龟裂颧材料移动现象，如果表面上留有隆起或其她不压实 象征就应挖去或用其她办法消除，完毕面用3m直尺检查，不得超过2mm。 6.5景石砌筑 1、 铺设花岗岩面层时，其水泥类基层抗压强度不得不大于1.2MPa。 铺设花岗岩面层结合层和板块间境日采用水泥砂浆，应符合下列规定； 1 配制水泥砂浆应采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥；其水泥强度级别不适当不大于32.5； 2 配制水泥砂浆砂应符合国家现行行业原则普通混凝土用砂质量原则及检查办法JGJ 52规定； 3 配制水泥砂浆体积比（或强度级别）应符合设计规定。 结合层和板块面层填缝沥青胶结材料应符合国家现行关于产品原则和设计规定。 板块铺砌应符合设计规定，当设计无规定期，宜避免浮现板块不大于14边长边角料。 铺设大理石和花岗石面层等结合层和填缝水泥砂浆，在面层铺设后，表面应覆盖、湿润，其养护时间不应少于7d当板块面层水泥砂浆结合层抗压强度达到设计规定后，方可正常使用。 6.6 仿木桩安装咱们参照水利工程施工质量检查评估原则中沉人桩质量检测原则，对仿木桩桩顶标高、桩纵向和横向间距提出详细规定，进行质量控制。仿木桩最重要作用是挡土，因而施工中桩与桩之间必要按照施工图做到密排，并且应当作为检查质量重要原则。桩与桩之间间隙不不不大于20mm，垂直纵轴线方向，桩中心偏差不得超过15mm；压桩(或打桩)以桩端设计标高控制，桩顶标高偏差不得超过40mm。6.7 生态袋铺设1、 施工工艺： 施工准备清理、平整边坡砂土料运送堆砌生态袋清除坡面喷薄绿化、栽植灌木 植被养护 2、生态袋堆放 将生态袋构造扣水平放置两个袋子之间在接近袋子边沿地方，一遍每一种生态袋构造扣跨度两个袋子，摇晃夯实袋子一遍每一种原则口刺穿袋子中腹正下方，铺设袋子时，注意把袋子风险结合一侧向内摆放，没叠砌三层生态袋变铺设一层加筋格栅，加筋格栅一段固定在生态袋构造扣中。 七、 施工质量保证办法及质量规定加强软、硬件建设、严格按照规定施工。在工程中经常抽查砼、砂浆、土方、惯用建筑材料试块，配备有专职质检人员，实行质量一票否决制。严格按设计图记现行工程施工技术规范及质检原则施工，精心工程施工测量放样，内部建立测量复核制度。每一道工序，均线由直接与职工工人或班长按规范进行自检，合格后报项目质检工程师进行复检，复检合格后再报项目经理，由项目经理组织质检工程师与项目工程师进行再次共同检查，合格后再报建立进行复核，井附件合格才干进行下步工序。加强实验工作，做到先实验后生产，运用全面质量管理办法。对重要原材料均要有质检报告、合格证等材料。详细审核图纸，认真进行技术交底，严格执行工程质量评估和质量挂牌制，吧质量意识贯彻到每个员工。八、 安全施工保证办法8.1安全施工管理 立完善安全生产管理系统，建立定期安全活动制度，每周进行一次班组安全活动，每天上班迈进行一次安全教诲：建立完善安全奖惩制度：每天记号安全施工日记8.2详细安全办法（1） 制定合理施工技术方案，施工地段两端设立醒目的志，夜间设立警示灯，白天设路栏尽享管理（2） 现场设立安全管理责任组织，负责在紧急状况下解决安全事故，设专职安全员一名，负责巡视、检查、监督安全生产及进行经常性安全可靠性检查。（3） 防止为主，布置安全生产和相应安全办法，排除事故隐患，明确安全重点，进行安全生产教诲（4） 注重机械施工安全、加强机械保养及经常性检查（5） 使用电器设备和机械，要迟上岗证，对配电柜、电动机、当天施工完后，一定要用塑料薄膜覆盖，防止雨水进入漏电，保证人身安全，（6） 躲到道路畅通、材料堆放整洁、解决好现场杂物及易燃品存储。 九、文明施工保证办法 （1）在安全教诲同步，进行经常性文明施工教诲 （2）对施工噪音解决，制定切实可行不扰民办法 （3）保持场地平整、无积水、杂物、各种材料分类堆放整洁 （4）配合监理及建设单位、与参加建设其她施工单位和睦相处、做好配合工作
