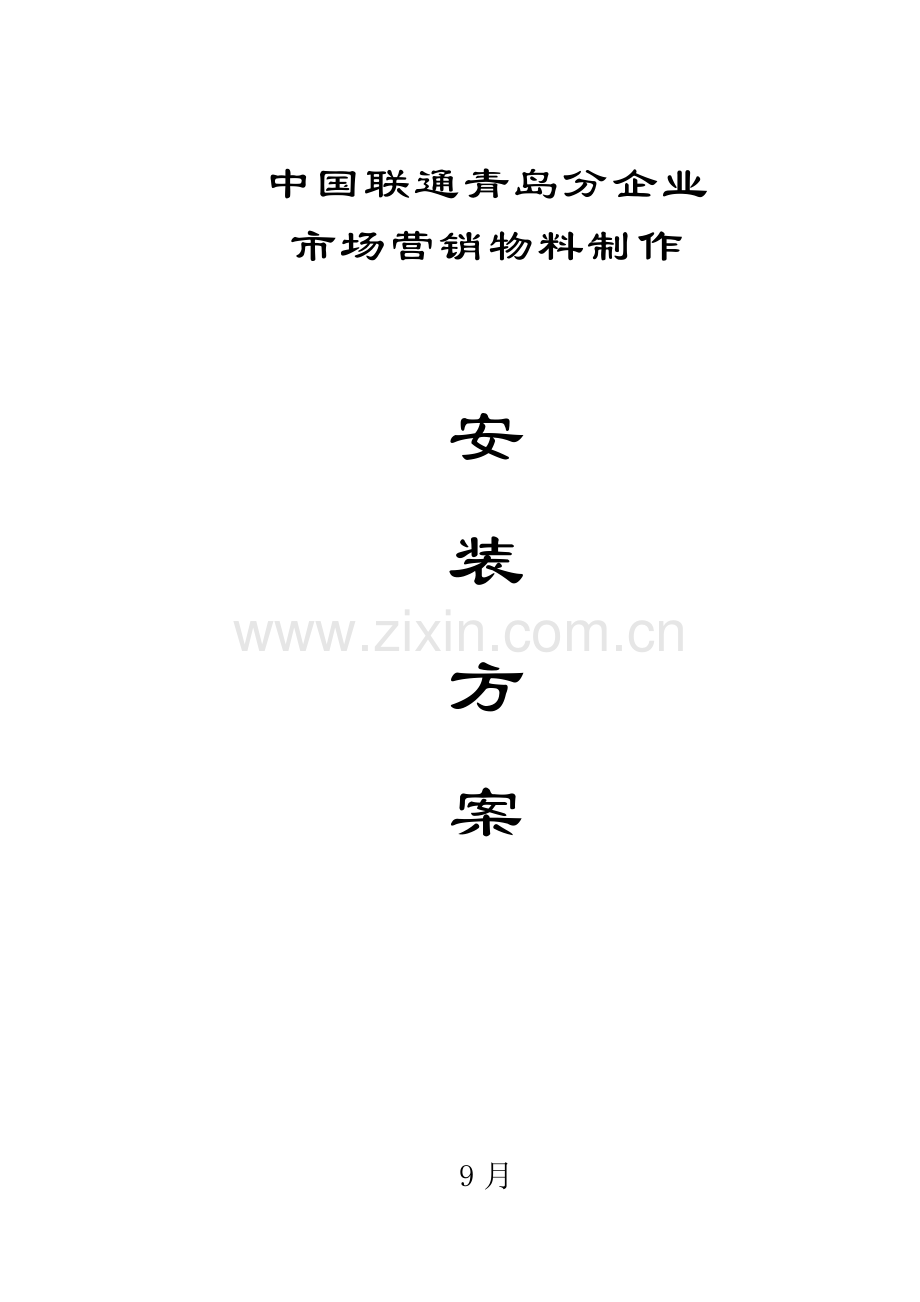

户外广告牌综合项目施工专项方案.docx

中国联通青岛分企业
市场营销物料制作

安
装
方
案

9月
目录
一、 工程概况
二、 施工依据及规范
三、 施工准备
四、 原材料控制
五、 施工技术方法
六、 施工中常见质量检验方法
七、 成品保护
八、 安全文明方法

一、工程概况：
本工程位青岛市黄岛区，本工程为框架协议，合作周期长，覆盖范围多，所以质量要求较高、难度较高故编制本施工方案。

二、施工依据及规范
1、物料施工图纸
2、施工协议文件
3、《建筑装饰装修工程质量验收规范》（GB50210-）
4、《建筑工程施工质量验收统一标准》（GB50300-）

三、施工准备：
(一)技术准备：
1、签署施工协议，办齐相关手续。
2、组织施工班组按进度计划进场，搭设好临时设施。
3、组织现场施工人员熟悉图纸及相关工程技术交底，全方面了解装饰意图，和建设单位及监理单位进行图纸会审、相关事宜交涉。
4、立即编制作业计划，认真做好技术交底。
5、按施工进度计划立即组织相关材料进场，做好材料验收把关工作。
6、复核复测原控制线。
7、敷设临时用电线路，确保施工照明及机械正常运转。

（二）施工布署：
①现场定位：
1、在未施工之前，要在现场定位，实地复核建筑尺寸，如发觉尺寸上误差，立即和业主取得联络，商议处理意见。
2、我企业对现场定位尺寸正确性负责。
②安装位置标准：
1、确定定位标准层
⑴复查建筑物全方面方案，选择原土建定位线为标准，用铁丝将定位移植至施工界面。
2、标准定位标签位置及移植
⑴标准层设定后，供安装用标准线须设定，包含水平线、平面部署线及查对基准层。
⑵安装之前须再次确定标准线正确是否，方可按标准定位开始设放安装用标线。
⑶在开始安装前，检验标准线时发觉有任何阻碍安装工作误差，应立即和相关部门协商校正。
③分格定位线
按定位线进行竖料安装用分格线，竖料中心线设定。
⑴平面位置检验及确定：
在标准层和标准层之前利用铅锤经过一线以检验其按面通道线（平面位置线）正确度。
⑵水平线确实定：
利用钢线做准备，用直角尺、水平仪检验查对层间水平线移到层外侧表面，再利用钢卷尺测量标准层距离，查对其水平线。

四、原材料控制
1、按设计图纸及变更图纸内容施工。
2、国家标准镀锌方管，国家标准角铁，优质不锈钢及其它协议要求用料。

五、施工方法及技术方法：
1、型材加工制作：
⑴用于加工型材设备，机具应能确保加工精度要求，所用量具要能达成测量精度，而且要定时检定，进行计量认证。
⑵型材下料前，应对图纸进行认真查对，并对建筑物进行复测，按实际尺寸对型材下料尺寸进行调整。
⑶进场型材，必需查验其出厂合格证和产地证书，查对其型号，检验化学成份和力学性能汇报。
⑷加工精度要求：
① 截斜尺寸许可偏差以下表
项 目
允 许 偏 差（mm）
直角截料
长度尺寸l
1.0mm
端头角度a
10´
斜角截料
长度尺寸l
1.0mm
端头角度a
15´
②孔位许可偏差±0.5mm，孔距许可偏差±0.5mm，累计偏差小于±1.0mm。
③截斜端头不应有显著加工变形，毛刺小于0.2mm。
④铆钉用通孔应符合GB1521要求。
⑤沉头螺钉用沉孔应符合GB1522要求。
⑥圆柱头螺栓用沉孔应符合GB1523要求。
⑦螺栓孔加工应符合设计要求。
⑸构件中型材装配精度：
① 构件铝型材装配尺寸偏差应符合下表：
② 各相邻构件装配间隙及同一平面高低偏差符合下表：
项 目
允 许 偏 差（mm）
装配间隙
≤0.4
同一平面高低差
≤0.4
⑹其它要求：
型材装配应牢靠，各连接缝要进行可靠密封处理，连接采取自攻螺丝应采取镀锌处理，螺丝不宜尖部突出框槽内，以防局部挤压。

六、施工中常见质量检验方法
户外广告安装许可偏差和检验方法
项次
项 目
许可偏差
（mm）
检验方法
1
垂直度
高度≤30m
10
用经纬仪检验
30m＜高度≤60m
15
60m＜高度≤90m
20
高度＞90m
25
2
水平度
层高≤3m
3
用水平仪检验
层高＞3m
5
3
平整度
2
用2m靠尺和塞尺检验
4
板材立面垂直度
2
用垂直检测尺检验
5
板材上沿水平度
2
用1m水平尺和钢尺检验
6
相邻板材角错位
1
用钢尺检验
7
阳角方正
2
用直尺检测检验
8
接逢直线度
3
拉5m线，白足5m拉通线，用钢直尺检验
9
接逢高低差
1
用钢直尺和塞尺检验
10
接逢宽度
1
用钢尺检验

七、成品保护
㈠保养应按下列要求进行：
应依据面积灰尘污染程度，确定清洗次数各周期，每十二个月应最少清洗一次，清洗时可选择清水或经过试验中性药剂，严禁使用强酸和碱性药剂揩擦表面。
㈡检验和维修应按下列要求进行：
1、当发觉螺栓松动应拧紧或焊牢，当发觉连接件锈蚀应除锈补漆；
2、当发觉松动、破损应立即修复或更换；
3、当发觉密封胶和密封胶条脱落或损坏，应立即修补或更换；
4、当发觉构件及连接损坏，或连接和主体结构锚固松动脱落，应立即更换或采取方法加固修复；
5、当五金件有脱落、损坏或功效障碍时，应立即进行更换和修复；
6、当遇台风、地震、火灾等自然灾难时，灾后应对构件全方面检验，并视操心坏程度进行维修加固。

八、安全文明方法
1、进入施工现场人员必需戴安全帽，安全带。
2、高空现场焊接时，在焊接件下方应设接火斗。
3、施工中使用溶剂、密封材料、结构胶等标签应清楚、专员保管，施工中注意沾有溶剂或胶剂手不要接触眼睛等，预防中毒。
4、施工现场应有专职人员进行监督检验，严禁非作业人员随意出入作业现场。
5、遇有四级以上大风及大雨，不得进行外侧安装、焊接、检验、保养和维修工作。
6、工件焊接时，严格遵守焊工操作规程。现场作业时，不得乱拉电线，闸刀开关要有防护罩，作业结束后要立即切断电源。
7、工件切割时，应检验皮管是否漏气，切割嘴有没有堵塞情况，发觉故障应立即排除。氧气瓶严禁靠近易燃、易爆物品，预防碰撞和曝晒。确定安全后才能施工作业。
8、加工时应戴防护镜，预防伤人。
9、在操作过程中，严禁穿拖鞋，敞衣襟，戴围巾手套。
10、注胶时应预防胶液接触脸部、眼睛。
11、注胶场所应严禁烟火。
