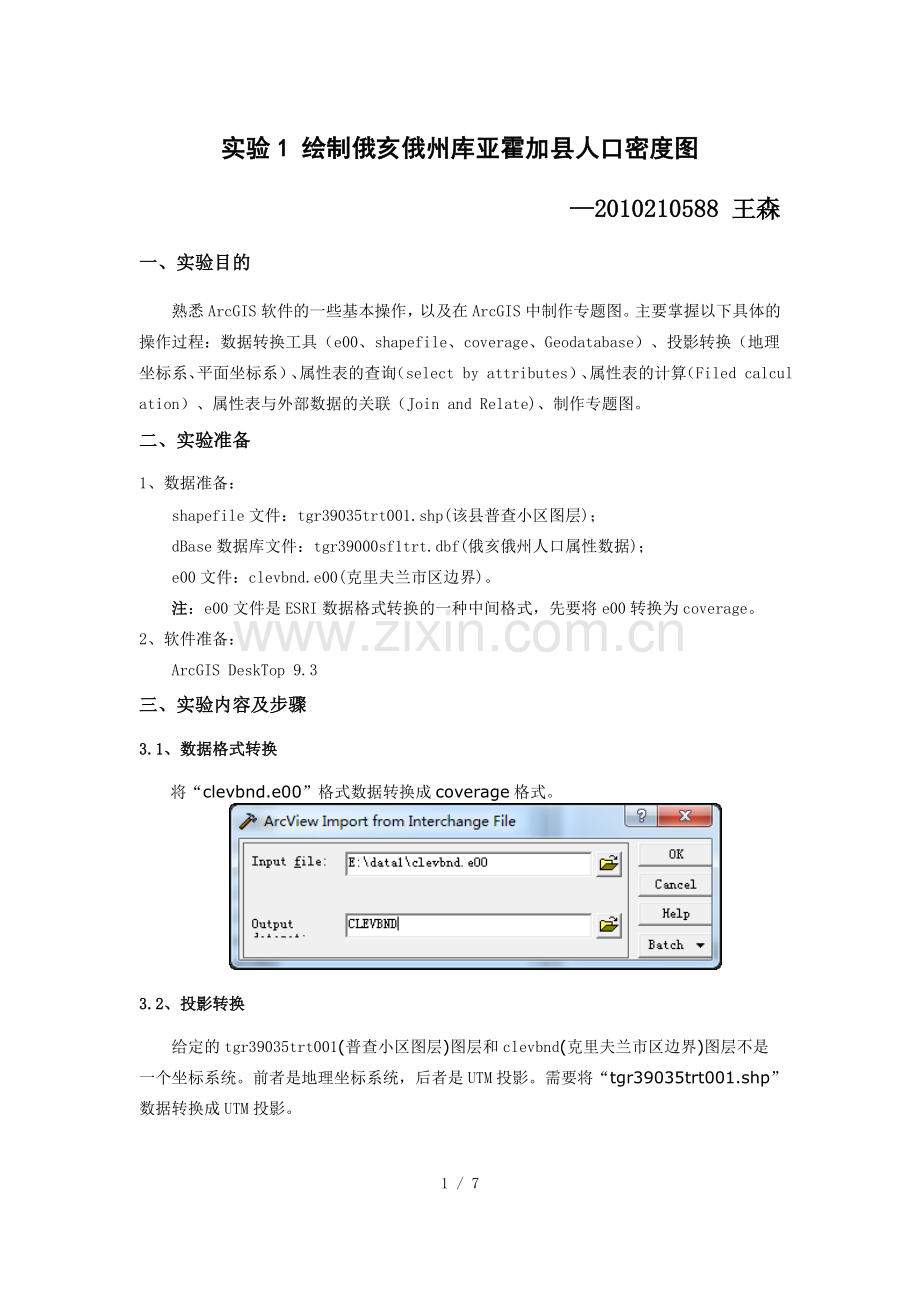

实验1 绘制俄亥俄州库亚霍加县人口密度图
—2010210588 王森
一、实验目的
熟悉ArcGIS软件的一些基本操作，以及在ArcGIS中制作专题图。主要掌握以下具体的操作过程：数据转换工具（e00、shapefile、coverage、Geodatabase）、投影转换（地理坐标系、平面坐标系）、属性表的查询（select by attributes）、属性表的计算（Filed calculation）、属性表与外部数据的关联（Join and Relate)、制作专题图。
二、实验准备
1、数据准备：
shapefile文件：tgr39035trt001.shp(该县普查小区图层)；
dBase数据库文件：tgr39000sf1trt.dbf(俄亥俄州人口属性数据)；
e00文件：clevbnd.e00(克里夫兰市区边界)。
注：e00文件是ESRI数据格式转换的一种中间格式，先要将e00转换为coverage。
2、软件准备：
ArcGIS DeskTop 9.3
三、实验内容及步骤
3.1、数据格式转换
将“clevbnd.e00”格式数据转换成coverage格式。

3.2、投影转换
给定的tgr39035trt001(普查小区图层)图层和clevbnd(克里夫兰市区边界)图层不是一个坐标系统。前者是地理坐标系统，后者是UTM投影。需要将“tgr39035trt001.shp”数据转换成UTM投影。

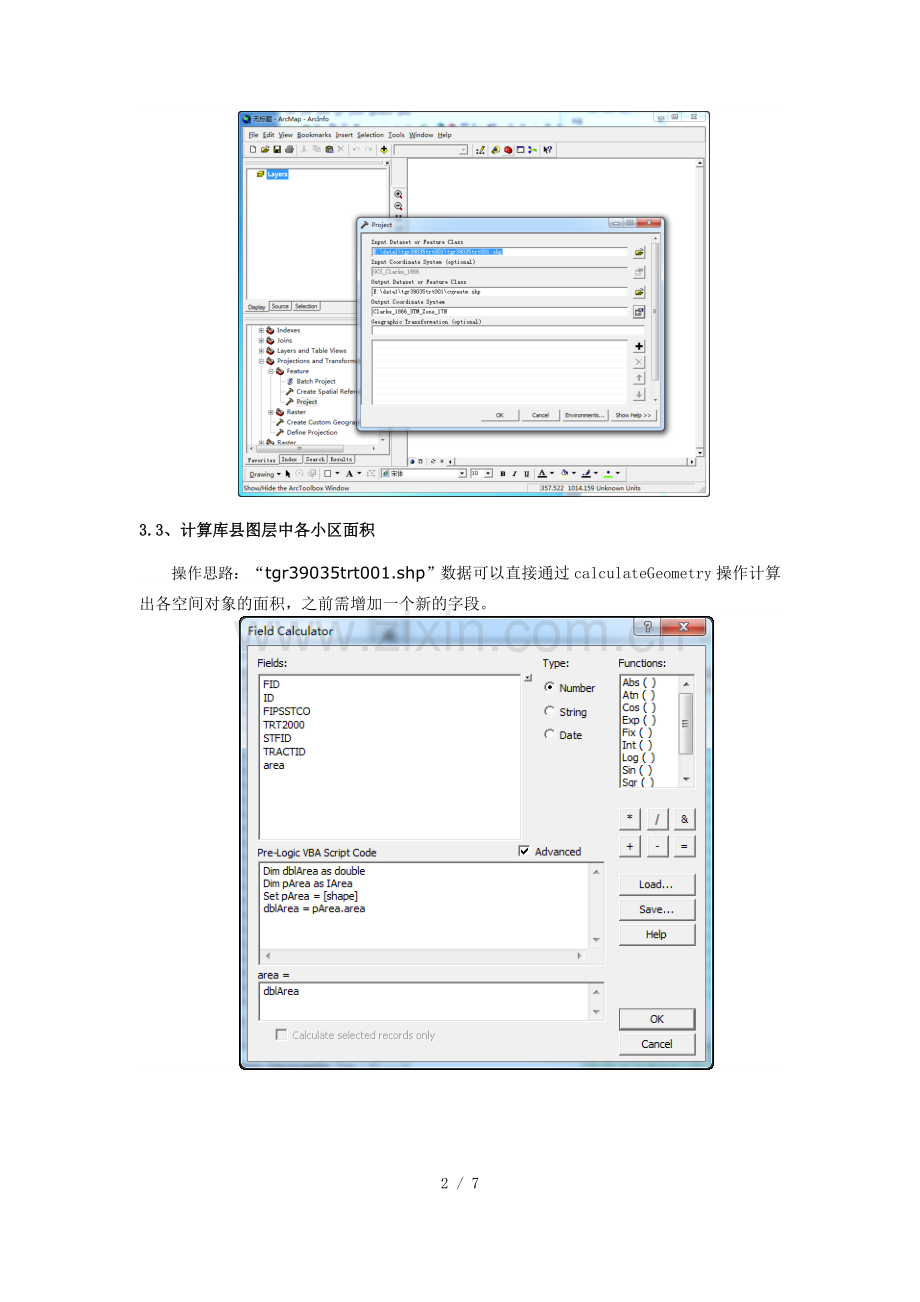

3.3、计算库县图层中各小区面积
操作思路：“tgr39035trt001.shp”数据可以直接通过calculate Geometry操作计算出各空间对象的面积，之前需增加一个新的字段。

3.4、提取人口数据
操作思路：从“tgr39000sf1trt.dbf”数据中提取库县的属性数据，保存为一个单独的属性文件。注：库县在属性表中表示字段名“County”值为“035”的记录。利用SQL语句将该县属性数据选择，并将选中的数据单独输出成一个独立的DBF文件（目的是为了后面的数据关联）。

3.5、将属性数据与控件数据关联
将库县空间数据的属性表与上一步的属性数据关联，关联字段为“STFID”。

3.6、计算库县各小区的人口密度。
操作思路：增加字段用于存储人口密度，人口密度=人口数/小区面积

3.7、绘制人口密度专题图。
要求：人口密度按5个等级绘制，颜色采用渐变模式。

3.8、地图输出。
操作思路：布局窗口中插入图例、标题、比例尺、指北针等。

四、思考题
1、在上述操作中，请说出“clevbnd.e00”图层数据的作用？
2、如果只要求制作克里夫兰市边界范围内的人口密度专题图该如何做，请给出基本操作步骤以及最终试验结果。
