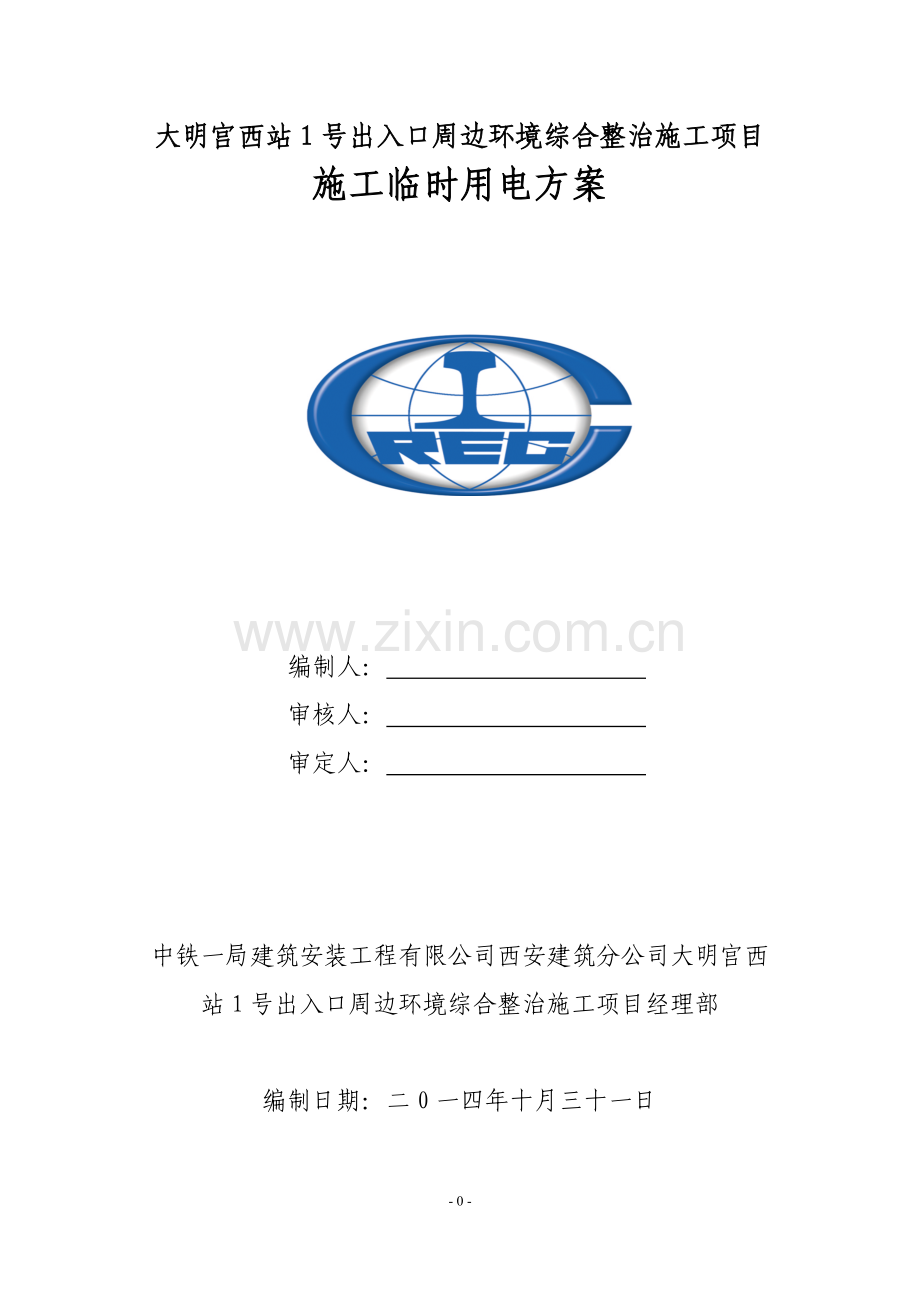

大明宫西站1号出入口周边环境综合整治施工项目施工临时用电方案.doc

大明宫西站1号出入口周边环境综合整治施工项目
施工临时用电方案

编制人：
审核人：
审定人：

中铁一局建筑安装工程有限公司西安建筑分公司大明宫西站1号出入口周边环境综合整治施工项目经理部

编制日期：二0一四年十月三十一日

目 录
一．编制依据： - 2 -
二．现场情况： - 2 -
三．负荷计算： - 2 -
四、总用电负荷计算： - 11 -
1. 确定总配电箱与变压器之间的主电缆经济截面 - 12 -
五、确定各干线导线截面 - 13 -
1、设备组1半小时最大功率 - 13 -
2、设备组2半小时最大功率 - 14 -
3、加工棚半小时最大功率 - 15 -
4、现场办公区及消防泵半小时最大功率 - 16 -
5、办公及生活区半小时最大功率 - 17 -
六、各支线电缆 - 17 -
1、塔吊导线截面选择 - 17 -
2、施工电梯导线截面选择 - 18 -
3、对焊机导线截面选择 - 18 -
4、电渣压力焊焊机导线选择 - 19 -
5、交流电焊机导线选择 - 19 -
6、钢筋调直机导线选择 - 19 -
7、钢筋切断机导线截面选择 - 20 -
8、钢筋直螺纹套丝机导线选择 - 20 -
9、木工压刨导线截面选择 - 21 -
10、砂浆搅拌机导线选择 - 21 -
11、振捣器导线截面选择 - 21 -
12、多级给水泵导线截面选择 - 22 -
13、多级给水泵导线截面选择 - 22 -
14、电蒸饭车导线截面选择 - 23 -
15、空调导线选择 - 23 -
16、镝灯导线选择 - 23 -
七、控制电器选择 - 24 -
八、防雷接地 - 26 -
九、施工现场安全用电组织措施 - 28 -
十、施工现场安全用电技术措施 - 29 -
十一、安全用电管理措施 - 32 -
十二、建筑机械及手持电动工具安全用电管理措施 - 33 -
十三、电气防火措施 - 35 -
十四、现场临时用电管理制度 - 36 -

一．编制依据：
1、 《施工现场临时用电安全技术规范》 JGJ 46-2005
2、 建筑机械使用安全技术规程 JGJ33-2012
3、 民用建筑电气设计手册（第二版）
4、 建筑安全检查标准 JGJ59-2011
5、 现场实地勘察
二．现场情况：
本工程临电施工方案按照施工现场实际情况及用电安全考虑，现场电源由甲方提供，采用放射式配线方式，施工用电采用三相五线制（TN-S）系统进行配电，由甲方提供的变配电室直接接至施工现场，再由一级配电柜敷设至二级配电箱，最后接至三级箱及各用电设备开关箱，电缆采用直埋敷设，过路面采用穿钢套管敷设，满足施工现场用电要求。现场具体情况见施工现场布置图（见附图1）
三．负荷计算：
根据临时电源的位置及用电设备分布和现场环境条件等确定总配电箱、分配电箱和开关箱的位置。
1.用电设备见下表：

序号
设备名称
单台功率KW
台数
功率小计KW
备注
1
砂浆搅拌机
7.5
1
7.5

2
木工圆盘锯
3
2
6

3
木工压刨
4
1
4

4
振捣器
2.5
1
2.5

5
对焊机

100 KVA
1

100 KVA
Jc=20%
6
塔吊
51.2
1
51.2
Jc=25%
7
交流电焊机
30KVA
3
90KVA
Jc=35%
8
直螺纹套丝机
4.5
2
9

9
打夯机
4.5
2
9

10
钢筋切断机
3
2
6

11
钢筋弯曲机
3
2
6

12
钢筋调直机
12
1
12

13
施工电梯
32
2
64

14
裁板机
4
2
8

15
镝灯
3.5
4
14

16
多级泵
11
1
11

17
水泵
4
14
56

18
电弧焊机
5KVA
4
20KVA

19
壁挂空调
1.5
20
30

20
柜式空调
2.5
2
5

21
电蒸饭车
7
1
7

22
办公室照明及办公用电

10KW

2.用电设备需要系数表
序号
设备名称
Kx
cos￠
tg￠
1
搅拌机
0.86
0.85
0.62
2
地泵（砼输送泵）
0.6
0.65
0.75
3
木工圆盘锯
0.2
0.65
1.17
4
木工压刨
0.2
0.65
1.17
5
插入式振捣器
0.65
0.7
1.02
6
对焊机
0.35
0.7
1.02
7
交流焊接
0.35
0.35
2.68
8
塔吊
0.2
0.5
1.02
9
钢筋套丝机
0.7
0.7
1.02
10
钢筋切断机
0.7
0.7
1.02
11
钢筋弯曲机
0.7
0.7
1.02
12
钢筋调直机
0.7
0.7
1.02
13
蛙式打夯机
0.7
0.7
1.02
14
施工电梯
0.35
0.5
1.73
15
空气压缩机
0.7
0.7
1.02
16
多级给水泵
0.8
0.85
0.62
17
镝灯
0.7
0.52
1.6
18
水泵
0.8
0.85
0.62
19
砂轮切割机
0.2
0.5
1.73
20
空调（办公室）
0.8
0.8
0.75
21
电蒸饭车
0.7
0.8
0.75
本系统采用TN-S系统接地，根据各机械设备用电功率、用电环境及现场设备平面布置图等设置一级配电柜及二级配电箱以满足施工用电要求，各支路采用YJV五芯电缆。
3.各用电设备组的负荷计算
用电设备的负荷计算按下式计算
Pjs=KxPe (有功功率计算)
Qjs= tgPjs (无功功率计算)
Sjs= Pjs/ cos (视在功率计算)
Ijs= Sjs/（UN） （计算电流）
Pjs—用电设备组的有功计算负荷KW
Qjs—用电设备组的无功计算负荷Kvar
Sjs—用电设备组的视在计算负荷KVA
Ijs—用电设备组的计算电流 A
Kx—电气设备组的需要系数
Pe—设备容量KW
tg—用电设备功率因数的正切值
3.1、塔吊（1台）
查表Kx=0.3 COS=0.7 tg=1.02
利用需要系数法先将Jc=100%换算到Jc=25%的额定容量：
Pe= PN=2 PN=2×51.2=102.4KW
计算负荷:
Pjs= KxPe=0.3×102.4=30.72KW
Qjs= tgPjs=30.72×1.02=31.33 Kvar
3.2、施工电梯（2台）
查表: Kx=0.35 COS=0.5 tg=1.73
利用需要系数法先将Jc=100%换算到Jc=25%的额定容量：
Pe= PN=2 PN=2×32=64KW
计算负荷:
Pjs= KxPe=0.35×（64×2）=44.8KW
Qjs= tgPjs=1.73×44.8=77.50 Kvar
3.3、对焊机（1台）
查表: Kx=0.35 COS=0.7 tg=1.73
利用需要系数法先将电焊机额定容量换算到负载持续率为Jc100%时的有功功率：
Pe=SNCOS=100××0.7=100×0.447×0.7=31.29KW
计算负荷:
Pjs= KxPe=0.35×31.29=10.95KW
Qjs= tgPjs=10.95×1.73=18.94Kvar
3.4、电渣压力焊机(3台)
查表: Kx=0.35 COS=0.35 tg=2.68
先将电焊机额定容量换算到负载持续率为Jc=100%时的有功功率：
Pe=SNCOS=90××0.35=90×0.592×0.35=18.64KW
计算负荷:
Pjs= KxPe=0.35×18.64=6.52 KW
Qjs= tgPjs=6.52×2.68=17.47 Kvar
3.5、电弧焊机(4台)
查表: Kx=0.35 COS=0.35 tg=2.68
先将电焊机额定容量换算到负载持续率为Jc=100%时的有功功率：
Pe=SNCOS=20××0.35=10×0.592×0.35=4.142KW
计算负荷:
Pjs= KxPe=0.35×4.142=1.45 KW
Qjs= tgPjs=0.725×4.142=3.886 Kvar
3.6、钢筋直螺纹套丝机：(2台)
查表: Kx=0.7 COS=0.7 tg=1.02
计算负荷:
Pjs= KxPe=0.7×9=6.3 KW
Qjs= tgPjs=1.02×6.3=6.426Kvar
3.7、钢筋切断机：(2台)
查表: Kx=0.7 COS=0.7 tg=1.02
计算负荷:
Pjs= KxPe=0.7×（3×2）=4.2KW
Qjs= tgPjs=1.02×4.2=4.284 Kvar
3.8、钢筋弯曲机(2台)
查表: Kx=0.7 COS=0.7 tg=1.02
计算负荷:
Pjs= KxPe=0.7×（3×2）=4.2KW
Qjs= tgPjs=1.02×4.2=4.284 Kvar
3.9、钢筋调直机(1台)
查表: Kx=0.7 COS=0.7 tg=1.02
计算负荷:
Pjs= KxPe=0.7×12=8.4KW
Qjs= tgPjs=1.02×8.4=8.57 Kvar
3.10、木工圆盘锯：(2台)
查表: Kx=0.2 COS=0.65 tg=1.17
计算负荷:
Pjs= KxPe=0.2×（3×2）=1.2 KW
Qjs= tgPjs=1.2×1.17=1.4 Kvar
3.11、木工压刨：(1台)
查表: Kx=0.2 COS=0.65 tg=1.17
计算负荷:
Pjs= KxPe=0.2×4=0.8 KW
Qjs= tgPjs=0.8×1.17=0.94 Kvar
3.12、裁板机（2台）
查表: Kx=0.7 COS=0.7 tg=1.02
计算负荷:
Pjs= KxPe=0.7×4*2=5.6KW
Qjs= tgPjs=1.02×5.6=5.71 Kvar
3.13、镝灯(4盏)
查表: Kx=0.7 COS=0.52 tg=1.6
因镝灯带整流器，功率要加上电子镇流器的功率损耗8%，故P=1.08×3.5*4=15.12 KW
计算负荷:
Pjs= KxPe=0.7×15.12=10.584KW
Qjs= tgPjs=1.6×10.584=16.93 Kvar
3.14、振捣器：（1台）
查表: Kx=0.65 COS=0.7 tg=1.02
计算负荷:
Pjs= KxPe=0.65×2.5=1.625 KW
Qjs= tgPjs=1.625×1.02=1.65 Kvar
3.15、多级给水泵（1台）
查表: Kx=0.8 COS=0.85 tg=0.62
计算负荷:
Pjs= KxPe=0.8×11=8.8KW
Qjs= tgPjs=0.62×8.8=5.456 Kvar
3.16、搅拌机（1台）
查表: Kx=0.86 COS=0.85 tg=0.62
计算负荷:
Pjs= KxPe=0.86×7.5=6.45KW
Qjs= tgPjs=0.62×6.45=4 Kvar
3.17、污水泵（12台）
查表: Kx=0.8 COS=0.85 tg=0.62
计算负荷:
Pjs= KxPe=0.8×56=44.8KW
Qjs= tgPjs=0.75×44.8=33.6 Kvar
3.18、壁挂空调（20台）
查表: Kx=0.8 COS=0.8 tg=0.75
计算负荷:
Pjs= KxPe=0.8×30=24KW
Qjs= tgPjs=0.75×24=18 Kvar
3.19、柜式空调（2台）
查表: Kx=0.8 COS=0.8 tg=0.75
计算负荷:
Pjs= KxPe=0.8×2.5*2=4KW
Qjs= tgPjs=0.75×4=3 Kvar
3.20、厨房蒸车（1台）
查表: Kx=0.7 COS=0.8 tg=0.75
计算负荷:
Pjs= KxPe=0.7×7=4.9KW
Qjs= tgPjs=0.75×4.9=3.68 Kvar
3.21、办公室照明及办公用电
查表: Kx=0.7 COS=0.52 tg=1.6
因荧光灯带整流器，功率要加上电子镇流器的功率损耗20%故P=1.2×10=12KW
计算负荷:
Pjs= KxPe=0.7×12=8.4KW
Qjs= tgPjs=1.6×8.4=13.44 Kvar
计算负荷汇总：
有功功率汇总Pjs
Pjs =Pjs1+ Pjs2+ Pjs3+ Pjs4+ Pjs5+ Pjs6+ Pjs7+ Pjs8+ Pjs9+ Pjs10 +Pjs11+Pjs12+Pjs13+Pjs14+Pjs15+Pjs16+Pjs17+Pjs18+Pjs19+Pjs20+ Pjs21=30.72+44.8+10.95+6.52+1.45+6.3+4.2+4.2+8.4+1.2+0.8+5.6+10.584+1.625+8.8+6.45+44.8+24+4+4.9+8.4=239.289KW
无功功率汇总Qjs
Qjs =Qjs1+ Qjs2+ Qjs3+ Qjs4+ Qjs5+ Qjs6+ Qjs7+ Qjs8+ Qjs9+ Qjs10+ Qjs11+ Qjs12+ Qjs13+ Qjs14+ Qjs15+ Qjs16+ Qjs17 +Qjs18+ Qjs19+Qjs20+Qjs21=31.33+77.50+18.94+17.47+3.886+6.426+4.284+4.284+8.57+1.4+0.94+5.71+16.93+1.65+5.456+4+33.6+18+3+3.68+13.44=276.496 Kvar
四、总用电负荷计算：
1、总用电负荷计算式：
Pjsz= KxPjs (KW)
Qjsz= KxQjs (Kvar)
Sjsz= (KVA)
在式中Pjsz、Qjsz 、Sjsz-----各用电设备组的有功、无功、视在功率计算负荷之和。
Kx-----有功、无功功率的同时系数在简化计算时均取0.8
则Pjsz= KxPjs=0.8×239.289=191.43KW
Qjsz= KxQjs=0.8×276.496=221.20Kvar
2、总视在功率
Sjsz===292.53KVA
现场箱式变压器容量为500KVA大于292.53KVA故满足要求。
Ijs= Sjsz /(U)=292.53/(1.732×0.38)=444.466A
故总配电箱隔离开关选630A刀熔开关，整定值设置为500A。
五、设计配电线路，选择导线或电缆截面
1. 确定总配电箱与变压器之间的主电缆经济截面
I=P/(UCOSФ)
A= I/δ
I--计算电流A
P--半小时最大计算有功功率等于计算有功功率KW
A--导线经济截面㎜
δ--经济电流密度A/㎜
U--设备额定电压KV
半小时最大功率P=185.84KW COSФ取1
I=P/(U )=191.43*1000 /(1.732×380)=290.86 A
2、经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第274页δ=2.0 A/㎜所以
A= I/δ=290.86/2=145.43㎜
初选标准截面为YJV-3×150+2×70电力电缆
3、校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×150-2×70电力电缆埋地载流量（线芯长期工作温度：90℃、环境温度：25℃、埋地深度：800mm、土壤热阻系数：1.0m*℃/W）为319 A，取校正系数K=0.93（查民用建筑电气设计手册导线截面选择）校正后实用载流电流I= KI=0.93*319=296.67大于I=290.86A满足发热条件
4、按允许电压损耗校验导线截面：
经查经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第347页交联聚乙烯绝缘电力电缆用于三相380V系统的电压损失得YJV-3×150-2×70电力电缆的电压损耗为（当COSФ取0.9时）0.075%/（A*Km）.主电缆按30m则其电压损失为△U=0.00075×290.86×0.03=0.006544V则主电缆的电压损耗百分值为△U %=100△U /U =(100×0.006544)/400=0.16%＜5%故所选YJV-3×150-2×70电力电缆满足电压损耗要求。
五、确定各干线导线截面
1、设备组1半小时最大功率
设备名称
型号
数量
P半小时最大功率KW
塔吊

1
30.72
镝灯

4
10.584
电弧焊机

4
4.142
电渣压力焊机

3
18.64
振捣器

1
1.625
合计
65.711
2、N回路塔吊、镝灯、搅拌机、施工电梯半小时最大功率P=65.711KW同时系数Kx取0.9则
P=0.9×65.711=59.14KW
TN-S系统，敷设长度按100米考虑 COSФ取0.8
I=P/(U COSФ)=59.14/（1.732×0.38×0.8）=112.3A
A= I/δ=112.3/2.5=44.92㎜
初选标准截面为YJV-3×50+2×25电力电缆.
3、校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×50-2×25电力电缆埋地载流量（线芯长期工作温度：90℃、环境温度：25℃、埋地深度：1000mm、土壤热阻系数：1.0m*℃/W）为195 A大于I=112.3A满足发热条件。
2、设备组2半小时最大功率
设备名称
型号
数量
P半小时最大功率KW
施工电梯

2
44.8
搅拌机

1
6.45
装修容量

20
合计
71.25
2、N2回路塔吊、镝灯、搅拌机、施工电梯半小时最大功率P=71.25KW同时系数Kx取0.9则
P=0.9×71.25=64.125KW
TN-S系统，敷设长度按100米考虑 COSФ取0.8
I=P/(U COSФ)=64.125/（1.732×0.38×0.8）=121.79A
A= I/δ=121.79/2.5=48.7㎜
初选标准截面为YJV-3×50+2×25电力电缆.
3、校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×50-2×25电力电缆埋地载流量（线芯长期工作温度：90℃、环境温度：25℃、埋地深度：1000mm、土壤热阻系数：1.0m*℃/W）为195 A大于I=121.79A满足发热条件。
3、加工棚半小时最大功率
设备名称
型号
数量
P半小时最大功率KW
钢筋弯曲机

2
4.2
钢筋调直机

1
8.4
直螺纹套丝机

2
6.3
对焊机

1
31.29
钢筋切断机

2
4.2
木工圆盘锯

2
1.2
木工压刨

1
0.8
裁板机

2
5.6
合计
61.99
N3回路钢筋弯曲机、钢筋调直机、套丝机、对焊机、钢筋切断机以及木工机具半小时最大功率P=61.99KW临时照明取该组最大功率的5%同时系数Kx取0.8则
P=0.8×（61.99×1.05）=52.07KW
TN-S系统，敷设长度按30米考虑 COSФ取0.7
I=P/(U COSФ)=52.07/(1.732×0.38×0.7)=113.02A
A= I/δ=113.02/2.5=45.20㎜
初选标准截面为YJV-3×50-2×25电力电缆.
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×50-2×25电力电缆空气中敷设载流量（线芯长期工作温度：90℃、环境温度：25℃、）为174 A大于I=113.02A满足发热条件。
4、现场办公区及消防泵半小时最大功率
设备名称
型号
数量
P半小时最大功率KW
多级泵

1
8.8
水泵

14
56
现场活动房办公区照明

4.2
合计
69
N4回路半小时最大功率P=69KW插座取该组最大功率的10%。同时系数Kx取0.9则
P=0.9×（69×1.1）=68.31KW
TN-S系统，敷设长度按30米考虑 COSФ取0.85
I=P/(U COSФ)=68.31/(1.732×0.38×0.85)=122.1A
A= I/δ=122.1/2.5=48.84㎜
初选标准截面为YJV-3×50+2×25电力电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×50-2×25电力电缆空气中敷设载流量（线芯长期工作温度：90℃、环境温度：25℃、）为174 A大于I=122.1A满足发热条件。
5、办公及生活区半小时最大功率
设备名称
型号
数量
P半小时最大功率KW
厨房蒸饭车

1
4.9
壁挂式空调

20
24
柜式空调

2
4
办公区照明及办公用电

4.2
合计
37.1
N4回路半小时最大功率P=43.9KW插座取该组最大功率的10%。同时系数Kx取0.9则
P=0.9×（37.1×1.1）=36.73KW
TN-S系统，敷设长度按30米考虑 COSФ取0.85
I=P/(U COSФ)=36.73/(1.732×0.38×0.85)=65.66A
A= I/δ=65.66/2=32.83㎜
初选标准截面为YJV-3×35+2×16电力电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×35-2×16电力电缆空气中敷设载流量（线芯长期工作温度：90℃、环境温度：25℃、）为143 A大于I=65.66A满足发热条件。
六、各支线电缆
1、塔吊导线截面选择
总功率P=51.2 KW
I=P/(U COSФ)=51.2/(1.732×0.38×0.7)=111.13A
A= I/δ=111.13/2.5=44.45㎜
初选标准截面为YJV-3×35+2×16电力电缆。
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×35-2×16电力电缆空气中敷设载流量（线芯长期工作温度：90℃、环境温度：25℃）为143 A大于I=111.13A满足发热条件。
2、施工电梯导线截面选择
总功率P=32 KW
I=P/(U COSФ)=32/(1.732×0.38×0.5)=97A
A= I/δ=97/2.5=38.8㎜
初选标准截面为YJV-3×35+2×16电力电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×35-2×16电力电缆空气中敷设载流量（线芯长期工作温度：90℃、环境温度：25℃）为141 A大于I=97A满足发热条件。
3、对焊机导线截面选择
总功率P=31.29 KW
I=P/(U COSФ)=31.29/(1.732×0.38×0.7)=67.91A
A= I/δ=67.91/2=33.96㎜
初选标准截面为YJV-3×35-2×16电力电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×35-2×16电力电缆空气中敷设载流量（线芯长期工作温度：90℃、环境温度：25℃）为141 A大于I=67.91A满足发热条件。
4、电渣压力焊焊机导线选择
总功率P=6.52 KW
I=P/(U COSФ)=6.52/(1.732×0.38×0.35)=28.31A
A= I/δ=28.31/3=9.44㎜
初选标准截面为YC-3×10+2×6橡套电缆.
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YC-3×10+2×6橡套电缆空气中敷设载流量（θ=40℃）为49A大于I=28.31A满足发热条件。
5、交流电焊机导线选择
总功率P=0.725KW
I=P/(U COSФ)=0.725/(1.732×0.38×0.35)=3.15A
A= I/δ=3.15/2=1.57㎜
初选标准截面为YZ-5×2.5橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-5×2.5橡套电缆空气中敷设载流量（θ=40℃）为19A大于I=3.15A满足发热条件。
6、钢筋调直机导线选择
总功率P=12KW
I=P/(U COSФ)=12/(1.732×0.38×0.7)=26A
A= I/δ=26/3=8.68㎜
初选标准截面为YZ-3×6+2×4橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-3×6-2×4橡套电缆空气中敷设载流量（θ=40℃）为35A大于I=26A满足发热条件。
7、钢筋切断机导线截面选择
总功率P=3 KW
I=P/(U COSФ)=3/(1.732×0.38×0.7)=6.5A
A= I/δ=6.5/3=2.17㎜
初选标准截面为YZ-5×2.5橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-5×2.5橡套电缆空气中敷设载流量（θ=40℃）为19A大于I=6.5A满足发热条件。钢筋弯曲机同钢筋切断机
8、钢筋直螺纹套丝机导线选择
总功率P=4.5 KW
I=P/(U COSФ)=4.5/(1.732×0.38×0.7)=9.76A
A= I/δ=9.76/3=3.25㎜
初选标准截面为YZ-5×2.5橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-5×2.5橡套电缆空气中敷设载流量（θ=40℃）为19A大于I=6.5A满足发热条件。钢筋弯曲机同钢筋切断机
9、木工压刨导线截面选择
总功率P=4 KW
I=P/(U COSФ)=4/（1.732×0.38×0.65）=9.3A
A= I/δ=9.3/3=3.1㎜
初选标准截面为YZ-5×2.5橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-5×2.5橡套电缆空气中敷设载流量（θ=40℃）为19A大于I=9.3A满足发热条件。圆盘锯同木工压刨。
10、砂浆搅拌机导线选择
总功率P=7.5 KW
I=P/(U COSФ)=7.5/(1.732×0.38×0.85)=13.42A
A= I/δ=13.42/3=4.47㎜
初选标准截面为YZ-5×4橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-5×4橡套电缆空气中敷设载流量（θ=40℃）为27A大于I=13.42满足发热条件。
11、振捣器导线截面选择
总功率P=2.5 KW
I=P/(U COSФ)=2.5/(1.732×0.38×0.7)=5.42A
A= I/δ=5.42/3=1.8㎜
初选标准截面为YZ-5×2.5橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-5×2.5橡套电缆空气中敷设载流量（θ=40℃）为19A大于I=5.42满足发热条件。
12、多级给水泵导线截面选择
总功率P=11 KW
I=P/(U COSФ)=11/(1.732×0.38×0.85)=19.67A
A= I/δ=19.67/3=40.8㎜
初选标准截面为YJV-3×16+2×10电力电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第304页YJV-3×16-2×10电力电缆埋地敷设载流量（线芯长期工作温度：90℃、环境温度：25℃）为81 A大于I=19.67A满足发热条件。
13、多级给水泵导线截面选择
总功率P=4 KW
I=P/(U COSФ)=4/(1.732×0.38×0.85)=7.15A
A= I/δ=7.15/2=3.6㎜
初选标准截面为YZ-5×4橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-5×4橡套电缆空气中敷设载流量（θ=40℃）为27A大于I=7.15满足发热条件。

14、电蒸饭车导线截面选择
总功率P=7 KW
I=P/(U COSФ)=7/(1.732×0.38×0.8)=13.3A
A= I/δ=13.3/3=4.4㎜
初选标准截面为YZ-5×4橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-5×4橡套电缆空气中敷设载流量（θ=40℃）为27A大于I=5.42满足发热条件。
15、空调导线选择
柜式空调功率支线选择
P=2.5 KW
I=P/(U COSФ)=2.5/(1.732×0.22×0.8)=8.2A
A= I/δ=8.2/2=4.1㎜
初选标准截面为BV-4电线。
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第282页BV-4电线明敷载流量（θ=40℃）为37A大于I=8.2满足发热条件。挂式空调同柜机。
16、镝灯导线选择
总功率P=3.5×1.2=4.2 KW
I=P/(U COSФ)=4.2/(1.732×0.22×0.52)=21.2A
A= I/δ=21.2/3=7.07㎜
初选标准截面为YZ-3×6+2×4橡套电缆
校验发热条件：经查民用建筑电气设计手册（建筑工业出版社1999版戴瑜兴主编）第288页YZ-3×6-2×4橡套电缆空气中敷设载流量（θ=40℃）为35A大于I=21.2满足发热条件。
七、控制电器选择
1、根据施工现场临时用电安全技术规范JGJ46-2005规定：
1.1、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s。
1.2、使用于潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15 mA，额定漏电动作时间不应大于0.1s。
1.3、总配电箱中漏电保护器的额定漏电动作电流应大于30 mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30 mAs。
2、按照略留富余保证安全、布线合理节约的原则，将现场用电器分为四个回路：
回路Ⅰ：设备组一二级箱（包括塔吊、镝灯、电弧焊机、电渣压力焊机、振捣器等）
为满足以上计算要求，略留富余保证安全，本回路电气设备选择按照电流量选择：
总断路器选择用塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/250A 2套
分路断路器选择塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/100A 4套
回路Ⅱ：设备组二级箱（包括施工电梯、搅拌机、装修用电等）
为满足以上计算要求，略留富余保证安全，本回路电气设备选择按照电流量选择：
总断路器选择用塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/250A 2套
分路断路器选择塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/100A 4套
回路Ⅲ：加工棚二级箱（包括钢筋弯曲机、钢筋调直机、直螺纹套丝机、对焊机、钢筋切断机、木工圆盘锯、木工压刨等）
为满足以上计算要求，略留富余保证安全，本回路电气设备选择按照电流量选择：
总断路器选择用塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/250A 2套
分路断路器选择塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/100A 4套
分路断路器选择塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/63A 4套
回路Ⅳ：现场办公区及消防泵（包括多级泵、污水泵、现场办公室用电等）
为满足以上计算要求，略留富余保证安全，本回路电气设备选择按照电流量选择：
总断路器选择用塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/100A 1套
分路断路器选择塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/63A 4套
回路Ⅴ：现场办公区及消防泵（包括壁挂空调、柜式空调、办公室用电等）
为满足以上计算要求，略留富余保证安全，本回路电气设备选择按照电流量选择：
总断路器选择用塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/100A 1套
分路断路器选择塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/63A 2套
分路断路器选择塑壳式漏电断路器DZ20C—100T/3300 AC/380V/50HZ/40A 4套
八、防雷接地
1、根据JGJ46-2005《施工现场临时用电安全技术规范》采用滚球法计算保护半径：根据施工图可知该技术用房高度为34m。查JGJ46-2005《施工现场临时用电安全技术规范》附表得西安市雷暴日为17d/a.
2、根据《建筑物防雷设计规范》GB5007中的规定，对于一、二、三类防雷建筑物的滚球半径分别为30m、45m、60m。对于一般施工现场，在雷暴日大于15d/a的地区，高度在15m及以上的高耸建构筑物和高大建筑机械可按第三类防雷建筑物计算。因本建筑物高度为94.8m>15m、17.5d/a>15d/a所以滚球半径为60m。所以根据
r= -（通过比较可知，h与越接近，r越小，即被保护物高度的平面保护半径越小）
= =60m
h-避雷针高度m
-被保护物高度m
r-在被保护物高度的平面上的保护半径m
-滚球半径m
-在地面上的保护半径m
随着施工的不断进行，塔吊与外架等的高度同时在变化，由上式计算可知，r被保护平面半径中，外架等均不在
