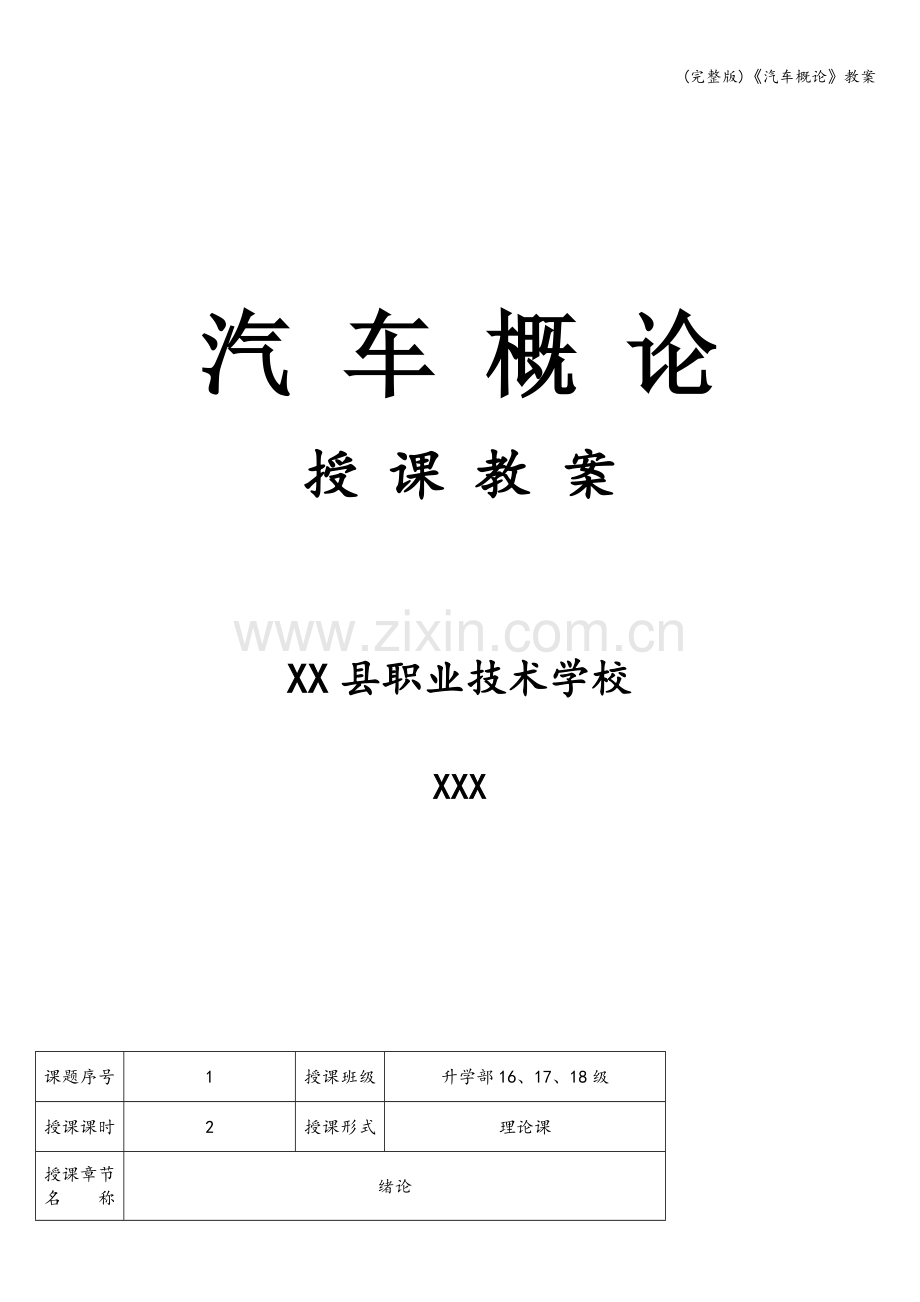

(完整版)《汽车概论》教案

汽 车 概 论
授 课 教 案

XX县职业技术学校

XXX

课题序号
1
授课班级
升学部16、17、18级
授课课时
2
授课形式
理论课
授课章节
名称
绪论

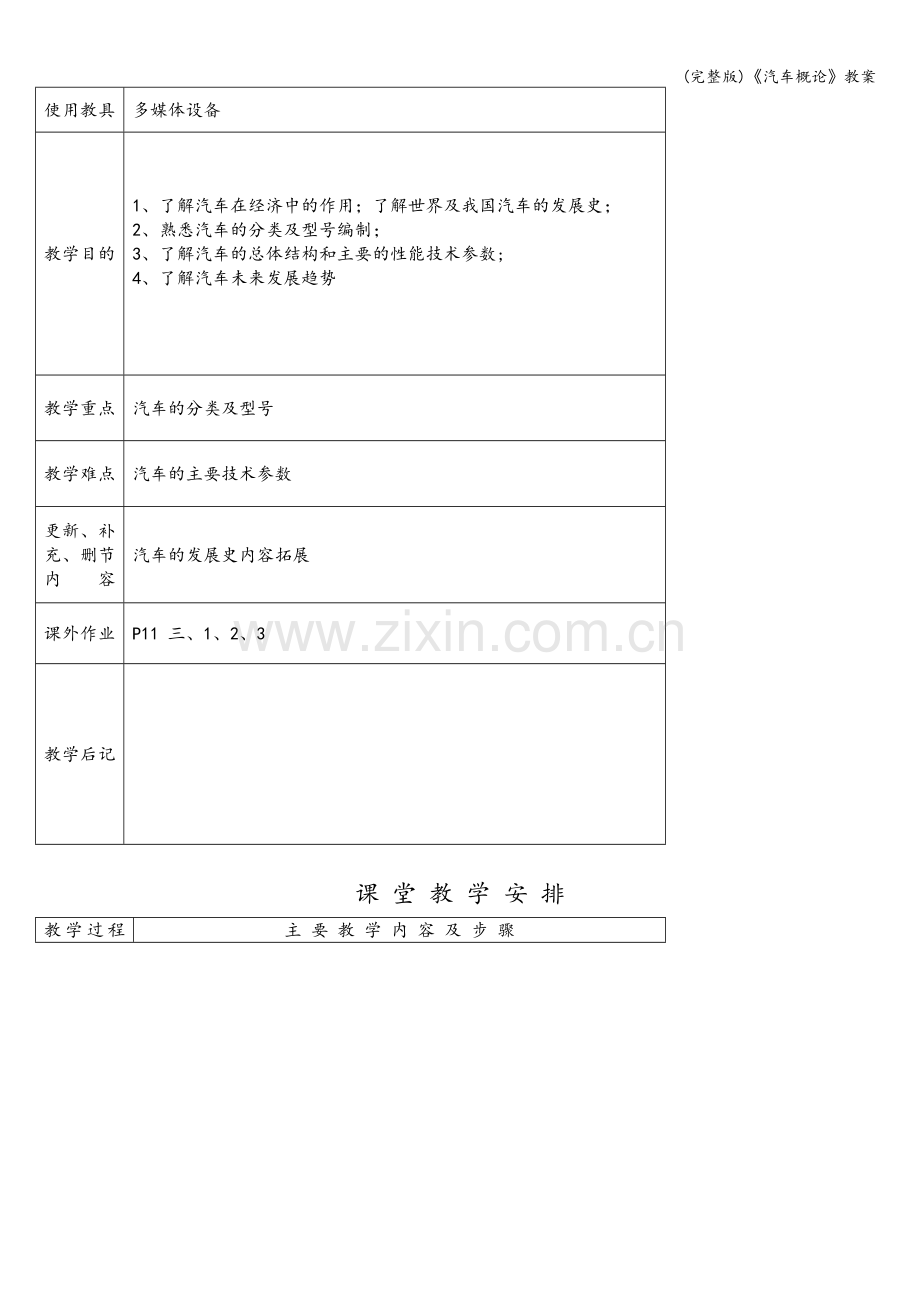

使用教具
多媒体设备
教学目的
1、了解汽车在经济中的作用；了解世界及我国汽车的发展史；
2、熟悉汽车的分类及型号编制；
3、了解汽车的总体结构和主要的性能技术参数;
4、了解汽车未来发展趋势

教学重点
汽车的分类及型号
教学难点
汽车的主要技术参数
更新、补
充、删节
内容
汽车的发展史内容拓展
课外作业
P11 三、1、2、3
教学后记

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
[引入新课］

［知识学习]

本专业是什么？汽车有何重要性?

绪论
一、汽车运输特点及在国民经济中的作用
1、汽车运输特点：质量高—-——-方便—---—--四通八达;
2、汽车在经济中的作用：
A、汽车工业产值高；
B、大量出口,技术密集；
C、带动相关产业发展；
D、提供广泛的就业机会;
二、世界汽车发展概况
1886、卡尔。本茨
2、当代世界汽车工业的特点
A、生产的多边化
B、性能多样化
C、动力多元化
D、产品安全化
三、我国汽车工业发展概况
1929年——---—张学良
1953年—--—-—长春 东风
十五期间我国汽车工业的发展

教学过程
主 要 教 学 内 容 及 步 骤

［归纳小结]

四、汽车分类与产品型号
按用途分：乘用车 11种；商用车 多种
汽车产品型号：□□ ○ ○○ ○ □□□ □□
□□—---——企业名称代号;○○-————主参数代号;□□□—-—-专用汽车分类代号
○—----车辆类别代号；○-—--—产品序号; □□-—--—企业自定代号
五、汽车的总体构造
发动机-—-—--—-车身及附属设备
底盘——-——--—-——-—电器设备
六、汽车的主要技术参数
1、几何尺寸；
2、质量参数；
3、使用参数；
七、汽车的未来发展趋势

汽车的分类及型号编制；汽车的总体结构和主要的性能技术参数;汽车未来发展趋势。

课题序号
2
授课班级
升学部16、17、18级
授课课时
2
授课形式
理论课
授课章节
名称
1-1发动机的总体结构
1-2曲柄连杆机构
使用教具
多媒体、课件
教学目的
1、掌握发动机的分类、作用、基本结构和常用术语;
2、理解曲柄连杆机构的作用和组成；
教学重点
发动机的分类、作用、基本结构和常用术语
教学难点
曲柄连杆机构的作用和组成
课外作业
P48 三、1、2、4、6
教学后记

授课主要内容或板书设计
第一章节 发动机
§1-1发动机的总体结构
一、发动机的基本结构和常用术语
1、结构：图1—1
2、基本术语：
二、发动机的工作原理
1、四冲程汽油机的工作循环
进气行程-——---—--压缩行程-——----做功行程—-—---—--—排气行程
2、柴油机和汽油机的主要区别：
A、所用燃料不同;
B、混合气的形成过程不同;
C、压缩比不同；
§1—2 曲柄连杆机构
一、组成部分
机体组———-—活塞连杆组——-—曲柄飞轮组三部分
二、机体组
1、燃烧室的基本要求：A、-——-——---—-—--—B-—-———-—----—-——-——
2、汽油机燃烧室类型：
A、楔形； B、盆形； C、半球形；
3、气缸体的作用及类型
4、油底壳的结构
三、活塞连杆组
1、活塞的作用及结构图
2、活塞环的作用及分类
3、连杆的作用及材料
四、曲柄飞轮组
1、曲轴的作用及结构图
2、发动机的工作循环及点火顺序表
3、飞轮的作用

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
［复习导入]

［知识学习］

1、汽车运输有哪些特点?
2、汽车由哪几部分组成?
3、汽油机和柴油机有哪些不同点？（工作原理)

§1—1发动机的总体结构
一、发动机的基本结构和常用术语
1、结构：图1-1
2、基本术语：
上、下止点；
活塞行程（S）
气缸排量；
压缩比：
发动机排量或总排量；
工作循环；

二、发动机的工作原理
1、四冲程汽油机的工作循环
进气行程--——-—-——压缩行程——-----做功行程---—————--排气行程
2、柴油机和汽油机的主要区别：
A、所用燃料不同;
B、混合气的形成过程不同；
C、压缩比不同；
§1-2 曲柄连杆机构
一、组成部分
机体组—-——-活塞连杆组————曲柄飞轮组三部分
二、机体组
1、燃烧室的基本要求：A、—-——---—-—--———B———-—-——----——-----
2、汽油机燃烧室类型:
A、楔形； B、盆形； C、半球形;
3、气缸体的作用及类型
作用是支承发动机所有的运动件和各种附件；
平分式---——--——--——龙门式--------———----隧道式;
4、油底壳的结构

教学过程
主 要 教 学 内 容 及 步 骤

[归纳小结］

三、活塞连杆组
1、活塞的作用及结构图
顶部—-—------—头部—-——--裙部——-——---———--销座
2、活塞环的作用及分类
气环和油环
3、连杆的作用及材料
作用：连接活塞和连杆；传递运动和动力,
四、曲柄飞轮组
1、曲轴的作用及结构图
2、发动机的工作循环及点火顺序表
3、飞轮的作用
贮存作功行程的动能；
起动机来起动
活塞位于上止点的位置；调整和检查正时标志

发动机的分类、作用、基本结构和常用术语；曲柄连杆机构的作用和组成;

课题序号
3
授课班级
升学部16、17、18级
授课课时
2
授课形式
新授理论课
授课章节
名称
1-3配气机构
化油器
使用教具
挂图及多媒体
教学目的
1、了解汽车配气机构的组成及工作过程，熟悉相关配气机构的主要零件及作用；
2、理解汽车化油器的工作原理及基本结构；了解空气滤清器的结构及工作过程;
教学重点
汽车配气机构的组成及工作过程
教学难点
汽车化油器的工作原理及基本结构
课外作业
P48 9、10、11、12
教学后记

授课主要内容或板书设计
第三节 配气机构

一、配气机构的组成及工作过程
组成部分：气门组和气门传动组
工作过程：-——--—-—-----——----—
二、配气机构主要零件
气门组:气门-—-—-气门导管—————--—气门弹簧座—-——--——气门弹簧；
气门传动组：凸轮轴作用

第四节 汽油机燃料供给系
组成部分：图1—16四个装置：
汽油供给装置---—-——----空气供给装置-—---————混合气混合装置-———-—-进排气装置
一、化油器
1、基本结构：
浮子室—----—混合腔及喉管———————-—节气门—--—-—喷管和量孔
2、化油器结构原理
A、进油装置
B、主供油装置
C、怠速装置
D、起动装置
E、加浓装置
F、加速装置
G、进气雾化装置
二、空气滤清器
作用：清除空气中的尘土和砂粒，减少气缸、活塞等机件磨损，延长发动机的寿命;
分类：干式纸质和惯性油浴式;

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
[复习导入]

[知识学习]

[归结小结］

1、发动机如何分类？2、四冲程汽油机组成部分及工作循环？
3、四冲程汽油机与柴油机工作循环过程的区别是什么?
4、机体组、活塞连杆组的组成部分?主要部件的功用是什么?
那么如何让气体进入气缸？燃烧呢？

第三节 配气机构

一、配气机构的组成及工作过程
组成部分：气门组和气门传动组
工作过程:---———————-——-——----
二、配气机构主要零件
气门组：气门-——--气门导管—--—-—-—气门弹簧座-—-———--气门弹簧;
气门传动组：凸轮轴作用

第四节 汽油机燃料供给系
组成部分：图1—16四个装置：
汽油供给装置—-—-—-—-——-空气供给装置-——------混合气混合装置----———进排气装置
一、化油器
1、基本结构：
浮子室—--—--混合腔及喉管—-——--———节气门--—---喷管和量孔
2、化油器结构原理
A、进油装置
B、主供油装置
C、怠速装置
D、起动装置
E、加浓装置
F、加速装置
G、进气雾化装置
二、空气滤清器
作用：清除空气中的尘土和砂粒，减少气缸、活塞等机件磨损，延长发动机的寿命；
分类：干式纸质和惯性油浴式；
汽车配气机构的组成及工作过程,熟悉相关配气机构的主要零件及作用;汽车化油器的工作原理及基本结构

课题序号
4
授课班级
升学部16、17、18级
授课课时
2
授课形式
新授理论课
授课章节
名称
1-4 汽油机燃料供给系
使用教具
多媒体设备
教学目的
1、了解汽油机燃料供给系的组成、主要的工作原理、主要零件的作用及工作原理；
2、了解电控汽油喷射系统的工作原理及系统框图；了解主要组成部分的工作原理；
教学重点
汽油机燃料供给系的组成、主要的工作原理
教学难点
电控汽油喷射系统的工作原理及系统框图
课外作业
P47 一、12、13、14、15
教学后记

授课主要内容或板书设计
三、汽油供给装置:
1、汽油箱的结构形式
2、汽油滤清器作用及分类
清除汽油中的杂质和水分； 纸质和陶瓷质两种
3、汽油泵的作用及分类
作用：将汽油从油箱内吸出,压送到化油器浮子室；
机械膜片式和电动式
四、电控汽油喷射系统
1、分类方法：
A、按控制形式分：机械式-——---机电混合式———--电控式;
B、按执行机构分类：多点和单点
C、按喷射方式分：多点间歇———--单点间歇———-—连续稳定；
D、按喷射位置分类：缸内和缸外；
2、电控汽油喷射系统组成：
燃油系统—-———--——-—进气系统——---—-—--———电控系统；
3、电控汽油喷射系统结构
l 空气流量计
l 进气温度传感器
l 节气门位置传感器
l 曲柄位置传感器
l 凸轮轴位置传感器
l 冷却液温度传感器
l 燃油泵
l 喷油器
l 冷却起动喷油器
l 防回流阀门
4、举例说明：
桑塔纳车的发动机的Motronic电子控制多点顺序汽油喷射系统

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
[复习导入]

[知识学习］

[归纳小结］

1、配气机构的作用是什么？ 2、什么是气门间隙？
3、化油器有哪些结构？
三、汽油供给装置：
1、汽油箱的结构形式
2、汽油滤清器作用及分类
清除汽油中的杂质和水分; 纸质和陶瓷质两种
3、汽油泵的作用及分类
作用:将汽油从油箱内吸出，压送到化油器浮子室;
机械膜片式和电动式
四、电控汽油喷射系统
1、分类方法：
A、按控制形式分：机械式———--—机电混合式—----电控式；
B、按执行机构分类:多点和单点
C、按喷射方式分：多点间歇-———-单点间歇—----连续稳定;
D、按喷射位置分类：缸内和缸外；
2、电控汽油喷射系统组成：
燃油系统—----————--进气系统-—--——---——-—电控系统;
3、电控汽油喷射系统结构
l 空气流量计
l 进气温度传感器
l 节气门位置传感器
l 曲柄位置传感器
l 凸轮轴位置传感器
l 冷却液温度传感器
l 燃油泵
l 喷油器
l 冷却起动喷油器
l 防回流阀门
4、举例说明：
桑塔纳车的发动机的Motronic电子控制多点顺序汽油喷射系统
电控汽油喷射系统的工作原理及系统框图

课题序号
5
授课班级
升学部16、17、18级
授课课时
2
授课形式
新授理论课
授课章节
名称
1-5柴油机燃料供给系
使用教具
多媒体设备
教学目的
1、了解各种燃烧室的特点和性能;
2、知道柴油机燃料供给系的组成部分和工作过程；
3、对燃料供给系的主要零部件结构和工作方式有所认识。
教学重点
各种燃烧室的特点和性能
教学难点
喷油器、泵、调速器的结构图和工作过程
课外作业
P48 三、13、14、15
教学后记

授课主要内容或板书设计
第五节 柴油机燃料供给系
一、柴油机混合气形成装置
1、统一式燃烧室：ω形--——-球形-—-—-υ形-—----微涡流———--—花瓣形
2、分开式燃烧室:主燃烧室和副燃烧室
二、燃料供给装置的组成和工作
组成部分：喷油器—-——喷油泵———燃油箱-—-—-柴油滤清器-----输油管-————输油泵-——供油提前角自动调节器———-———调速器等
工作过程:-—-—--—-——-————-—---———-
三、燃料供给装置的主要零部件
1、喷油器作用及分类
将高压油雾化成细粒喷入燃烧室
分为孔式和轴针式
2、喷油泵作用及分类
作用:定时、定量向各缸喷油器供油；
分类：柱塞式、转子分配式、喷油泵-——喷油器式；
3、调速器
作用：防止超速失控造成的“飞车"
分类：采用机械离心式：两速式和全速式调速器
4、柴油滤清器
杂质和水分的清除;分为粗滤和细滤器
5、输油泵
从油箱中吸出柴油，压送到滤清器，再送入喷油泵；
活塞式输油泵
6、供油提前角自动调节器

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
［复习导入]
[知识学习］

［归结小结]

电控喷射发动机的分类方法有哪些？分别具体分为哪几种？
第五节 柴油机燃料供给系

一、柴油机混合气形成装置
1、统一式燃烧室：ω形-—-——球形--———υ形———--—微涡流-——--—花瓣形
2、分开式燃烧室：主燃烧室和副燃烧室
二、燃料供给装置的组成和工作
组成部分：喷油器—-——喷油泵——-燃油箱—-———柴油滤清器-—--—输油管-----输油泵--—供油提前角自动调节器---——--调速器等
工作过程：--————-—----—-—-——--———-
三、燃料供给装置的主要零部件
1、喷油器作用及分类
将高压油雾化成细粒喷入燃烧室
分为孔式和轴针式
2、喷油泵作用及分类
作用：定时、定量向各缸喷油器供油；
分类:柱塞式、转子分配式、喷油泵-—-喷油器式；
3、调速器
作用：防止超速失控造成的“飞车”
分类：采用机械离心式：两速式和全速式调速器
4、柴油滤清器
杂质和水分的清除;分为粗滤和细滤器
5、输油泵
从油箱中吸出柴油,压送到滤清器，再送入喷油泵；
活塞式输油泵
6、供油提前角自动调节器
柴油机燃料供给系的组成部分和工作过程；燃料供给系的主要零部件结构和工作方式。

课题序号
6
授课班级
升学部16、17、18级
授课课时
2
授课形式
新授理论课
授课章节
名称
1—6润滑系
1-7冷却系
使用教具
多媒体设备
教学目的
1、了解发动机的润滑方式及润滑系统的组成部分和工作过程；
2、熟悉发动机冷却系统的组成部分及工作过程，了解其主要机件的结构和工作原理；
教学重点
润滑方式、发动机冷却系统的组成部分及工作过程
教学难点
冷却系统主要机件的结构和工作原理；
更新、补
充、删节
内容
举例说明润滑方式
课外作业
P49 三、17、18、19、20
教学后记

授课主要内容或板书设计
第六节 润滑系
润滑油的作用:润滑、清洗、冷却、密封、防锈

一、发动机的润滑方式
三种：压力润滑-—----—飞溅润滑—--------压力飞溅润滑；
二、润滑系的组成及润滑油路
1、机油泵
作用:吸出机油，不间断送到各润滑表面
分类：齿轮式和转子式
2、机油滤清器
分为：集滤器、粗滤器和旁通阀、细滤器;
3、机油标尺
2/4————--——4/4刻线范围内
三、桑塔纳轿车（JV型）润滑系油路分析

第七节 冷却系
为什么发动机必须有冷却系统?正常的工作温度
一、强制循环式水冷却系的组成部分
百叶窗———--散热器--——风扇—-—水泵-——-—-水套---———节温器；
冷却水三种循环方式：小循环————--大循环--——---混合循环;
二、冷却系的主要机件
1、水泵
作用：强制冷却水在发动机内循环流动；
离心式水泵的工作原理:
2、风扇
作用；加快气流流动速度
3、散热器
作用:将热量散入周围的空气中
组成部分：上下贮水室——-——-散热器芯—---—散热器片--——-散热器盖-—-放水开关；
4、冷却强度调节装置
百叶窗;开度的大小；
节温器:大于76度时开启，大循环;
风扇离合器：达60度时，双金属材料受热变形，硅油流入接合离合器;

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
[复习导入］

[知识学习]

1、柴油机可燃混合气是如何形成的？
2、输油泵、喷油泵、喷油器的作用是什么?

第六节 润滑系
润滑油的作用:润滑、清洗、冷却、密封、防锈

一、发动机的润滑方式
三种:压力润滑---—--—飞溅润滑-—---————压力飞溅润滑；
二、润滑系的组成及润滑油路
1、机油泵
作用：吸出机油,不间断送到各润滑表面
分类：齿轮式和转子式
2、机油滤清器
分为:集滤器、粗滤器和旁通阀、细滤器；
3、机油标尺
2/4--——--——4/4刻线范围内
三、桑塔纳轿车（JV型）润滑系油路分析

第七节 冷却系
为什么发动机必须有冷却系统?正常的工作温度
一、强制循环式水冷却系的组成部分
百叶窗————-散热器—--—风扇—-—水泵——----水套--—--—节温器；
冷却水三种循环方式：小循环-—-———大循环—--————混合循环；
二、冷却系的主要机件
1、水泵
作用：强制冷却水在发动机内循环流动；
离心式水泵的工作原理：

教学过程
主 要 教 学 内 容 及 步 骤

［归纳小结］

2、风扇
作用;加快气流流动速度
3、散热器
作用:将热量散入周围的空气中
组成部分：上下贮水室-—--——散热器芯—————散热器片-—-—-散热器盖——-放水开关；
4、冷却强度调节装置
百叶窗；开度的大小;
节温器：大于76度时开启,大循环；
风扇离合器：达60度时，双金属材料受热变形，硅油流入接合离合器；

润滑方式、发动机冷却系统的组成部分及工作过程；冷却系统主要机件的结构和工作原理。

课题序号
7
授课班级
升学部16、17、18级
授课课时
2
授课形式
新授理论课
授课章节
名称
2-1传动系
使用教具
挂图 多媒体设备
教学目的
1、掌握传动系的组成部分、典型结构的工作原理；
2、重点了解离合器、变速器的结构和工作原理；
3、了解万向传动装置和驱动桥的结构。
教学重点
离合器、变速器的结构和工作原理
教学难点
万向传动装置和驱动桥的结构及工作过程
课外作业
P71 三、1、2、3、4
教学后记

授课主要内容或板书设计
第二章节 底盘
第一节 传动系
一、概述
功用:将发动机发出的动力传给驱动桥；
传递动力线路：离合器---—---变速器—----——-—万向传动装置————---—主减速器-—-—-差速器-——--半轴——-———驱动轮；
二、离合器
1、作用:平稳起步；便于变速器换挡；防止传动系过载。
2、摩擦片式离合器的结构图分析：
3、踏板的自由行程：-—————--—--间隙—-——----—-—
三、变速器
1、作用：改变车速和牵引力；汽车前进或倒退；发动机不熄火时可以切断动力（空档）。
2、基本组成和变速原理
3、操纵机构
操纵杆-—-—--—拔叉—---——自销、互销、倒档销装置—-—--—拔叉轴;
四、万向传动装置(万向节）
作用：连接不在同一直线上变速器轴，可靠传递动力；
分类：汽车十字轴式刚性万向节、双联式万向节；
五、驱动桥
1、主减速器：单级主减速器和双级主减速器
2、差速器
组成部分:行星齿轮—-———行星齿轮轴----—半轴齿轮---—差速器壳；
作用：能自动地使左右两轮以不同的转速旋转；
工作过程 :-———--———-—----———--————-—-——
3、半轴
分类：全浮式半轴和半浮式半轴;
应用场合及工作情况：—-——--——--——-——-
4、桥壳
作用：承受汽车的质量；保证车轮的轴向相对位置固定；承受力和力距；
分类：整体式和分段式.

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
[复习导入]

[知识学习］

［归纳小结]
发动机是汽车的心脏，泵出的血液(动力）传给何处；当然是传给执行机构的驱动轮走动，如何传递？
第二章节 底盘
第一节 传动系
一、概述
功用：将发动机发出的动力传给驱动桥；
传递动力线路：离合器-——--——变速器------—--万向传动装置---—--—-主减速器—-—-—差速器———-—半轴---——-驱动轮；
二、离合器
1、作用：平稳起步;便于变速器换挡;防止传动系过载.
2、摩擦片式离合器的结构图分析：
3、踏板的自由行程：-—----—-—-—间隙--—————----
三、变速器
1、作用:改变车速和牵引力；汽车前进或倒退；发动机不熄火时可以切断动力（空档）。
2、基本组成和变速原理
3、操纵机构
操纵杆--——---拔叉-—----自销、互销、倒档销装置----—-拔叉轴；
四、万向传动装置（万向节）
作用:连接不在同一直线上变速器轴，可靠传递动力；
分类：汽车十字轴式刚性万向节、双联式万向节;
五、驱动桥
1、主减速器：单级主减速器和双级主减速器
2、差速器
组成部分：行星齿轮—----行星齿轮轴-————半轴齿轮——-—差速器壳；
作用：能自动地使左右两轮以不同的转速旋转；
工作过程 ：——-———-—-———-——-——-—-——-—-—-—
3、半轴 分类：全浮式半轴和半浮式半轴；
应用场合及工作情况：——-----——---———-
4、桥壳
作用:承受汽车的质量;保证车轮的轴向相对位置固定;承受力和力距；
分类:整体式和分段式。
传动系的组成部分、典型结构的工作原理；离合器、变速器的结构和工作原理.

课题序号
8
授课班级
升学部16、17、18级
授课课时
2
授课形式
新授理论课
授课章节
名称
2-2转向系
2—3制动系
使用教具
多媒体设备
教学目的
1、了解转向系的作用及组成部分，熟悉转向器的结构及各种机件的功能结构;
2、了解制动系的作用及组成部分,熟悉制动系各种主要构件的结构及工作过程；
教学重点
转向器及转向传动机构
教学难点
制动系各种主要构件的结构及工作过程；
课外作业
P71 三、5、6、11、12
教学后记

授课主要内容或板书设计
第二节 转向系
一、概述
1、转向系的作用和组成部分
2、转向系的工作过程：-———--———-——--—-—-
二、转向器
作用：增大转向力；改变力的传递方向;
举例说明：循环球式转向器结构分析:————-—-—-—--—---—--—
三、转向传动机构
1、转向纵拉杆
2、转向横拉杆
四、转向盘自由行程
小于10～～~~15度
第三节 制动系
一、概述
1、作用及组成
2、分类：行车制动装置和驻车制动装置；
3、行车制动装置的工作原理：—--————--—————-—---—---———-—-—
二、车轮抽动器
1、基本结构图
2、工作情况:---————————---—-——--——----—
三、制动传动装置
1、气压制动装置的组成及工作过程；---—--————
2、液压制动装置的组成及工作过程;—---—-———-
四、驻车制动器
作用：汽车停放可靠；便于上坡起步；配合紧急制动;
分类及结构：盘式和鼓式，结构图如前;

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
[复习导入］

［知识学习］

[归纳小结]

1、传动系的传递运动顺序是什么？离合器的功用是什么？
2、差速器的结构和功用是什么？什么是半轴?有几种？

第二节 转向系
一、概述
1、转向系的作用和组成部分
2、转向系的工作过程：-——-———————--—---—
二、转向器
作用：增大转向力；改变力的传递方向；
举例说明:循环球式转向器结构分析:—-——---——-————-—-—-—
三、转向传动机构
1、转向纵拉杆
2、转向横拉杆
四、转向盘自由行程
小于10~~～~15度
第三节 制动系
一、概述
1、作用及组成
2、分类：行车制动装置和驻车制动装置；
3、行车制动装置的工作原理:—--—--—-———---———--————---—-—-
二、车轮抽动器
1、基本结构图
2、工作情况：——-—--———--—-——-—--——-—--—-
三、制动传动装置
1、气压制动装置的组成及工作过程;---—-—--——
2、液压制动装置的组成及工作过程；——------—-
四、驻车制动器
作用:汽车停放可靠；便于上坡起步；配合紧急制动；
分类及结构：盘式和鼓式,结构图如前;
转向系的作用及组成部分,熟悉转向器的结构及各种机件的功能结构；制动系的作用及组成部分，熟悉制动系各种主要构件的结构及工作过程；

课题序号
9
授课班级
升学部16、17、18级
授课课时
2
授课形式
新授理论课
授课章节
名称
2-4行驶系
使用教具
多媒体设备
教学目的
1、了解行驶系各部分结构，对车轮和轮胎的结构和分类有所认识和理解；
2、学生能够理解悬架结构特点和工作过程；

教学重点
车轮、车桥和轮胎的结构和分类
教学难点
悬架结构特点和工作过程
课外作业
P71 三、14、15
教学后记

授课主要内容或板书设计
第四节 行驶系
组成部分：车架—-—-—车桥——--—车轮——-—-—-轮胎———---—悬架；
作用：汽车构成一个整体，承受各种力和力矩,减振缓冲,保证汽车平顺行驶；正确控制汽车的行驶方向；
一、车架
1、车架组成及作用
2、车架的类型：边梁式——----中梁式-—---—综合式-—-—-无梁式；
二、车桥
1、车桥作用和分类 ;
2、转向桥组成部分；
3、转向轮定位 ：主销后倾--—————主销内倾--——-—-前轮外倾—--—-—----前轮前束；
三、车轮和轮胎
1、车轮的组成部分:轮毂--—-——轮盘———--轮辋;
2、轮胎的组成部分：外胎、内胎、气门嘴、轮辋垫带
轮胎规格：英制---—---D＊B 如9.00—---—20IN
3、轮胎的分类和花纹;
四、悬架
1、定义：车架和车桥之间的一切传力连接装置的总称。
2、组成部分:弹性元件-—-—-导向装置—-——-减振器；
3、作用:吸收或缓和车轮在不平道路上所受的冲击和振动，并传递力和力矩;
4、典型结构分析:--———————---——---————--———
五、自我测试题目讲解分析;

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
［复习导入]

[知识学习］

[归纳小结]

1、转向系的作用是什么？由哪些主要机件组成？
2、简述鼓式车轮制动器的主要工作原理？
3、气压和液压制动传动系统由哪些部分组成？各有什么作用?
第四节 行驶系
组成部分：车架———--车桥——---车轮---—--—轮胎-——--—-悬架；
作用：汽车构成一个整体，承受各种力和力矩，减振缓冲，保证汽车平顺行驶；正确控制汽车的行驶方向；
一、车架
1、车架组成及作用
2、车架的类型：边梁式—----—中梁式--——--综合式——--—无梁式；
二、车桥
1、车桥作用和分类 ；
2、转向桥组成部分;
3、转向轮定位 ：主销后倾-——----主销内倾—----—-前轮外倾-—-----—-—前轮前束；
三、车轮和轮胎
1、车轮的组成部分：轮毂-——-—-轮盘-—---轮辋；
2、轮胎的组成部分：外胎、内胎、气门嘴、轮辋垫带
轮胎规格:英制-——-—--D×B 、B-————d 如9。00--———20IN
3、轮胎的分类和花纹；
四、悬架
1、定义：车架和车桥之间的一切传力连接装置的总称。
2、组成部分：弹性元件——-——导向装置--—--减振器；
3、作用：吸收或缓和车轮在不平道路上所受的冲击和振动，并传递力和力矩；
4、典型结构分析：-——-—-—-—-——-—----————————
五、自我测试题目讲解分析；
车轮和轮胎的结构和分类有所认识和理解；能够理解悬架结构特点和工作过程。

课题序号
10
授课班级
升学部16、17、18级
授课课时
2
授课形式
新授理论课
授课章节
名称
第三章节 汽车车身
使用教具
挂图 多媒体设备
教学目的
1、了解汽车车身的组成、作用和分类；
2、了解货车和乘用车车身各有什么特点,有哪些种类；
教学重点
货车和乘用车车身各有什么特点
教学难点
车身的组成、作用和分类
课外作业
P77 三、1、2
教学后记

授课主要内容或板书设计

第三章 汽车车身
一、概述
车身：用来运送乘客和货物并保护其免受尘土、雨雪、振动、等侵袭的具有特定形状的结构；
组成部分:壳体---——门窗-———-—前后钣制件--—-—车身附件——-——内外装饰件———坐椅；
分类：骨架式----——半骨架式--—-—-——-无骨架式;
非承载式车身--—--半承载式车身——-—-——承载式车身
二、货车车身
1、驾驶室:长头和平头
2、货厢(车厢)：栏板式和专用车厢
三、乘用车车身
举例说明：典型的非承载式乘用车车身；
四、客车车身
骨架式结构
五、车身附件:
组成部分：门锁-——---门铰链------玻璃升降器———-—密封件——--—风窗刮水器—————-—风窗洗涤器--——----—遮阳板———-—后视镜—-——点烟器-----—-烟灰缸-—-—-拉手;

课 堂 教 学 安 排
教学过程
主 要 教 学 内 容 及 步 骤
［复习导入］

［知识学习]

［归纳小结]

1、汽车行驶系由哪几部分组成?其作用是什么？
2、轮胎的作用是什么？常用的充气轮胎有哪几种？

第三章 汽车车身
一、概述
车身：用来运送乘客和货物并保护其免受尘土、雨雪、振动、等侵袭的具有特定形状的结构;
组成部分:
壳体—-—--门窗-—-———前后钣制件————-车身附件-———-内外装饰件———坐椅；
分类：骨架式-—----半骨架式——--—-—-—无骨架式；
非承载式车身——-——半承载式车身----—--承载式车身
二、货车车身
1、驾驶室:长头和平头
2、货厢（车厢)：栏板式和专用车厢
三、乘用车车身
举例说明：典型的非承载式乘用车车身;
四、客车车身
骨架式结构
五、车身附件：
组成部分：
门锁——--——门铰链—-—---玻璃升降器--—-—密封件--———风窗刮水器---——--风窗洗涤器——---————遮阳板--———后视镜--——点烟器——-----烟灰缸———-—拉手；
货车和乘用车车身各有什么特点，有哪些种类。

课题序号
11
授课班级
升学部16、17、18级
授课课时
2
授课形式
新授理论课
授课章节
名称
4-1蓄电池
4-2发电机与调节器
使用教具
多媒体设备
教学目的
1、掌握汽车电气设备的组成部分和特点；了解蓄电池的功用、构造和种类；
2、了解交流发电机的优点、功用、组成和工作原理；理解调节方法和调节器结构原理。
教学重点
汽车电气设备的组成部分和特点
教学难点
交流发电机的优点、功用、组成和工作原理
课外作业
P94 三、1、2、3
教学后记

授课主要内容或板书设计
第四章 汽车电气设备
电气设备组成:电源系——--—--起运系-——--—照明系—--————仪表和辅助电气设备；
汽车电气的特点:低压24V；直流电；单线并联；负极搭铁；
第一节 蓄电池
一、蓄电池功用:供电和贮电；
二、蓄电池的种类及构造
铅蓄
