2019-2020年九年级物理第15周周练试卷.doc

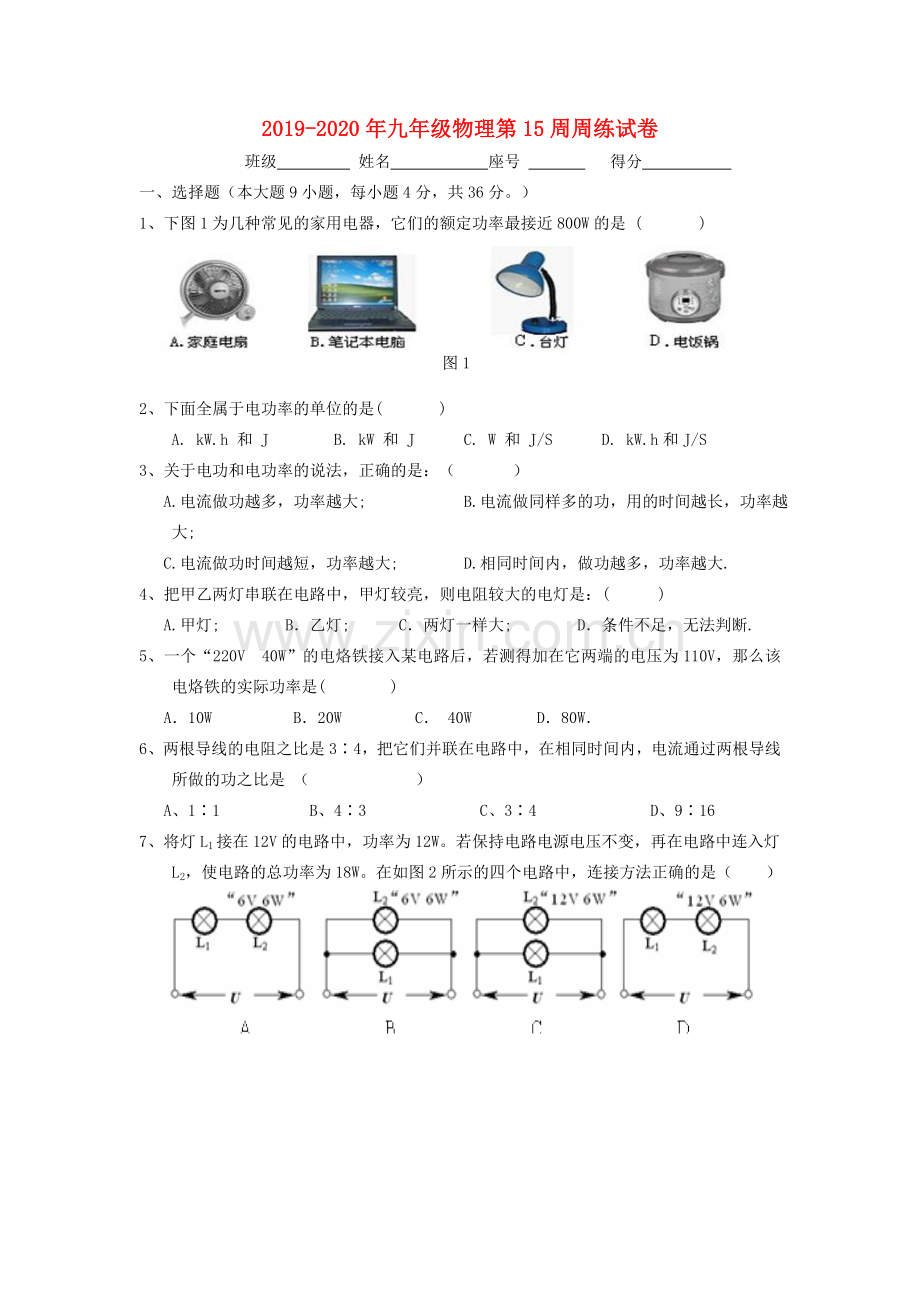

2019-2020年九年级物理第15周周练试卷 班级 姓名 座号 得分 一、选择题（本大题9小题，每小题4分，共36分。）1、下图1为几种常见的家用电器，它们的额定功率最接近800W的是 ( )图12、下面全属于电功率的单位的是( ) A. kW.h 和 J B. kW 和 J C. W 和 J/S D. kW.h和J/S 3、关于电功和电功率的说法，正确的是：（ ） A.电流做功越多，功率越大; B.电流做同样多的功，用的时间越长，功率越大; C.电流做功时间越短，功率越大; D.相同时间内，做功越多，功率越大.4、把甲乙两灯串联在电路中，甲灯较亮，则电阻较大的电灯是：( ) A.甲灯; B乙灯; C两灯一样大; D条件不足，无法判断.5、一个“220V 40W”的电烙铁接入某电路后，若测得加在它两端的电压为110V，那么该电烙铁的实际功率是( ) A10W B20W C 40W D80W6、两根导线的电阻之比是34，把它们并联在电路中，在相同时间内，电流通过两根导线所做的功之比是 （ ） A、11 B、43 C、34 D、9167、将灯L1接在12V的电路中，功率为12W。若保持电路电源电压不变，再在电路中连入灯L2，使电路的总功率为18W。在如图2所示的四个电路中，连接方法正确的是（ ） 图2图38、如图3所示电路，将电阻R与一个“6V 3W”的小灯泡L串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V 3W”的小灯泡换成“6V 6W”的小灯泡，那么该小灯泡的实际功率:（设电源电压不变）( ) A、等于6W; B、小于6W; C、大于6W; D、无法判断.9、如图4所示，当滑动变阻器滑片P向右滑动时,下列说法正确的是（ ） A. 电压表示数减小，电流表示数减小，灯变暗； B. 电压表示数变大，电流表示数减小，灯变暗； C. 电压表示数减小，电流表示数变大，灯变亮；图4 D. 电路消耗总功率增大二、填空题（本大题6小题，每空格2分，共28分）38图a图b图510、家用电能表是用来测量 的仪表。电能表上标有“2400r/kWh”字样，它表示的意思是： ；图5a是小红同学家8月30日显示的数字，图5b是9月30日显示的数字。小红家9月份消耗了 kWh的电能。如果每1KWh的电能价格是0.5元，小红家这个月的电费是 元。11、标有“220V100W”的电灯，每天开灯4h，一个月（30天）消耗的电能是 KWh。图612、有一只小灯泡，标有“4V 2W”的字样，如果我们只有电压为6V的电源，要使小灯泡正常工作，需_联一个阻值为 的电阻器。13、如图6所示的电路，电源电压保持不变，滑动变阻器R2滑片向右滑动时，电压表的示数 ，电阻R1消耗的功率_。(填“变大”、“不变”或“变小”)14、现有两个灯泡L1、L2，分别标有“10V 10W”和“6V 3W”的字样当将它们串联使用时，在保证两灯都不烧坏且使其中一盏灯正常发光的情况下，电路两端的电压是 V。图715、 如图7所示，是某同学用一个电压表和两个电流表测出电路中的电压和电流，开关闭合后两灯都发光，则图中里填入电压表符号的是 （题序号），此时灯L1和L2是 联，若测出两灯都发光时， 电压表的示数3.0V，另两只电流表的示数分别为0.3A、0.2A，则灯泡L1的电流是 A，则灯泡L2的功率是 W。三、简答题（共4分）16、把两段材料、长度相同，但粗细不同的电阻线串联起来接入电路中，通电相同的时间，电流通过哪段电阻线做的功更多？为什么？四、计算题（本大题1共16分）17、在如图8所示的电路中，电源电压保持不变， R0是阻值为10的定值电阻，小灯泡L上标有“6V 3W”字样，不考虑温度对灯丝电阻的影响。 （1）（5分）求小灯泡灯丝的电阻RL；（2）（5分）当开关S接1，滑动变阻器的滑片P位于a端时，定值电阻R0消耗的电功率为8.1W。求电源电压；（3）（6分）当开关S接2，移动滑动变阻器滑片P在某一位置时，灯正常发光，求此时滑动变阻器连入电路的阻值R变。图8五、实验、探究题（每空2分，共16分）18、在测量额定电压为2.5V的小灯泡（电阻约为10）功率的实验中，老师提供了以下器材：电流表、电压表、开关、电压为6V的电源和滑动变阻器各一个，导线若干。（1）（2分）请将图中的电路图连接完整。 （2）在连接电路中，开关要 ，并将滑动变阻器的滑片调到最 端（选填“左”或“右”） 。（2）当电路正确连接后，闭合开关调节滑动变阻器，发现电流表无示数，电压表有较大示数，分析其原因可能是 。（3）纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，读得电压表的示数为1.6V,此时电流表的示数如图乙所示，电路中的电流是 A，要测量小灯泡的额定功率，根据电路图，应将滑动变阻器的滑片向 调节（选填“左”或“右”）。（4）李亮同学重新移动滑动变阻器多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随两端电压变化的图象，如上图丙所示，则小灯泡的额定功率是 W。在该图象中发现电流不与电压成正比，这是因为 。 。 -如有帮助请下载使用，万分感谢。
