智能建筑检验批.doc

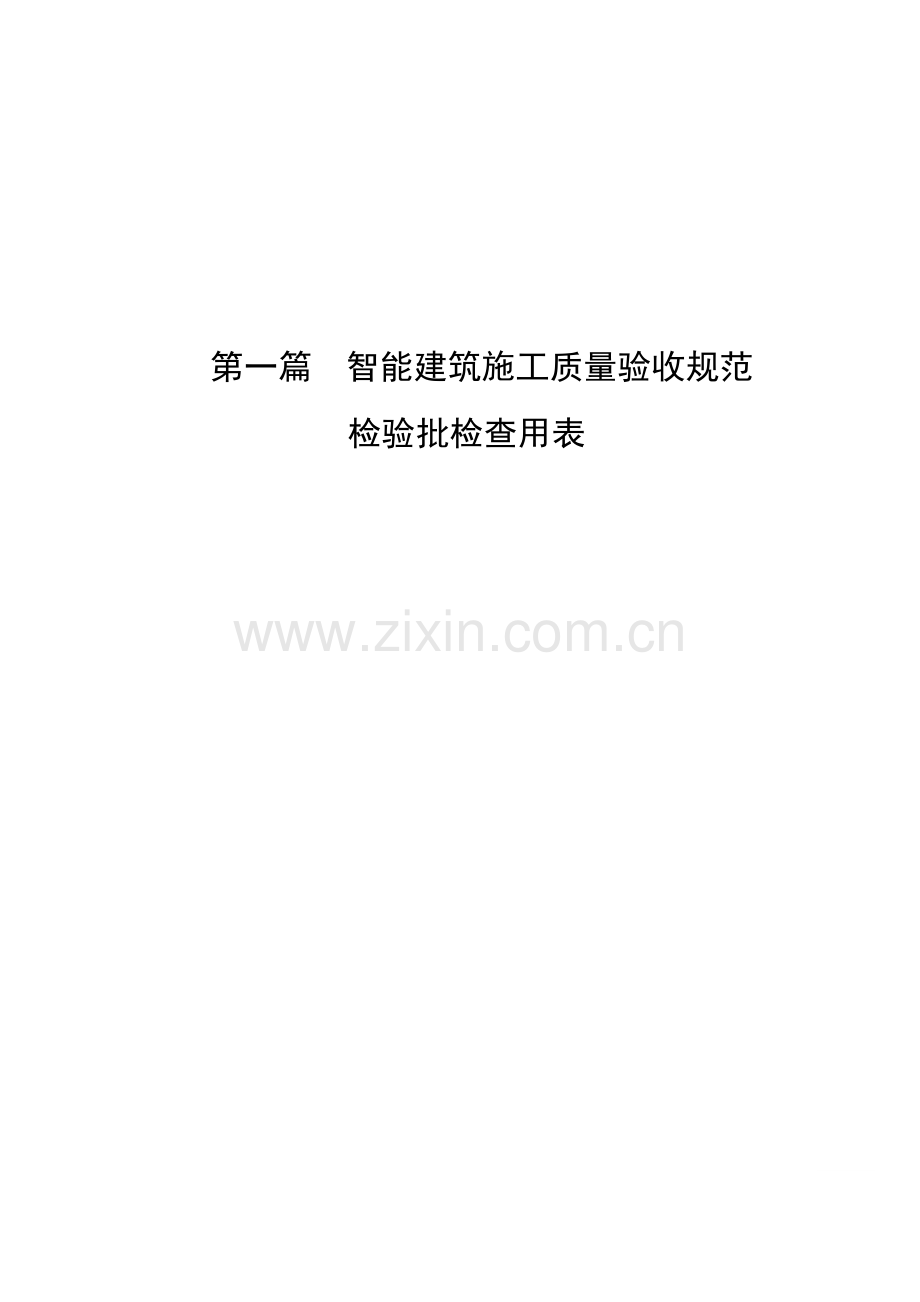

第一篇 智能建筑施工质量验收规范检验批检查用表智能建筑分部、子分部及分项工程划分序号子分部工程分 项 工 程1通信网络系统程控电话交换系统，会议电视系统，接入网设备，卫星数字电视系统，有线电视系统，公共广播与紧急广播系统2信息网络系统计算机网络系统，应用软件系统，网络安全系统3建筑设备监控系统空调与通风系统，变配电系统，公共照明系统，给排水系统，热源和热交换系统，冷冻和冷却水系统，电梯和自动扶梯系统，数据通信接口，中央管理工作站及操作分站，系统实时性、可维护性、可靠性，现场设备安装及检测4火灾自动报警及消防联动系统火灾自动报警及消防联动系统5安全防范系统综合防范功能，视频安防监控系统，入侵报警系统，出入口控制系统，巡更管理系统，停车场管理系统，安全防范综合管理系统6综合布线系统综合布线系统安装，综合布线系统性能检测7智能化系统集成系统集成网络连接，系统数据集成，系统集成协调，系统集成综合管理及冗余功能，系统集成可维护性和安全性8电源与接地电源系统，防雷与接地系统9环 境空间环境，室内空调环境，视觉照明环境，室内噪声及室内电磁环境10住宅（小区）智能化系统火灾自动报警及消防联动系统，安全防范系统，监控与管理系统，家庭控制器，室外设备及管网程控电话交换系统安装工程检验批质量验收记录(GB50339-2003) 编号：070101 工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1通信系统安装工程应符合有关国家现行标准要求4.2.6条2通信系统接入公用通信网信道的传输速率、信号方式、物理接口和接口协议应符合设计要求4.2.7条3程控电话交换设备安装工程系统检测安装验收检查4.2.8.1.1)条通电测试前硬件检查4.2.8.1.2)条硬件测试4.2.8.1.3)条系统检测4.2.8.1.4)条系统维护管理4.2.8.1.5)条网路支撑4.2.8.1.6)条模拟测试4.2.8.1.7)条一般项目施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员(签名)： 技术负责人(签名)： 年 月 日监理（建设）单位验收结论专业监理工程师(签名)：（建设单位项目专业技术负责人签名） 年 月 日注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写在表D.0.1的附件表中。程控电话交换系统安装工程检验批质量验收记录说明 主 控 项 目4.2.6 智能建筑通信系统安装工程的检测阶段、检测内容、检测方法及性能指标要求应符合程控电话交换设备安装工程验收规范YD5077等有关国家现行标准的要求。4.2.7 通信系统接入公用通信网信道的传输速率、信号方式、物理接口和接口协议应符合设计要求。4.2.8 通信系统的工程实施及质量控制和系统检测的内容应符合表4.2.8（I）的要求。表4.2.8（I） 通信系统工程检测项目表I 程控电话交换设备安装工程序号检 测 内 容序号检 测 内 容1安装验收检查4系统检测1)机房环境要求1)系统功能2)设备器材进场检验2)中继电路测试3)设备机柜加固安装检查3)用户连通性能测试4)设备模块配置检查4)基本业务与可选业务5)设备间及机架内缆线布放5)冗余设备切换6)电源及电力线布放检查6)路由选择7)设备至各类配线设备间缆线布放7)信号与接口8)缆线导通检查8)过负荷测试9)各种标签检查9)计费功能10)接地电阻值检查5系统维护管理11)接地引入线及接地装置检查1)软件版本符合合同规定12)机房内防火措施2)人机命令核实13)机房内安全措施3)告警系统2通电测试前硬件检查4)故障诊断1)按施工图设计要求检查设备安装情况5)数据生成2)设备接地良好，检测接地电阻值6网路支撑3)供电电源电压及极性1)网管功能3硬件测试2)同步功能1)设备供电正常7模拟测试2)告警指示工作正常1)呼叫接通率3)硬件通电无故障2)计费准确率会议电视系统安装工程检验批质量验收记录(GB50339-2003) 编号：070102 工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1安装环境检查4.2.8.2.1)条设备安装4.2.8.2.2)条系统测试4.2.8.2.3)条监测管理系统检测4.2.8.2.4)条计费功能4.2.8.2.5)条一般项目施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员(签名)： 技术负责人(签名)： 年 月 日监理（建设）单位验收结论专业监理工程师(签名)：（建设单位项目专业技术负责人签名） 年 月 日注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量（技术）负责人等进行验收；质量检查记录（检测报告、质量证明文件）填写在表D.0.1的附件表中。会议电视系统安装工程检验批质量验收记录说明 主 控 项 目4.2.8 通信系统的工程实施及质量控制和系统检测的内容应符合表4.2.8（II）的要求。96表4.2.8（II） 通信系统工程检测项目表II 会议电视系统安装工程序号检 测 内 容序号检 测 内 容1安装环境检查1)单机测试1)机房环境2)信道测试2)会议室照明、音响及色调3)传输性能指标测试3)电源供给4)画面显示效果与切换4)接地电阻值5)系统控制方式检查2设备安装6)时钟与同步1)管线敷设4监测管理系统检测2)话筒、扬声器布置1)系统故障检测与诊断3)摄像机布置2)系统实时显示功能4)监视器及大屏幕布置5计费功能3系统测试接入网设备安装工程检验批质量验收记录(GB50339-2003) 编号：070103 工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1安装环境检查4.2.8.3.1)设备安装验收检查4.2.8.3.2)系统测试4.2.8.3.3)一般项目施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员(签名)： 技术负责人(签名)： 年 月 日监理（建设）单位验收结论专业监理工程师(签名)：（建设单位项目专业技术负责人签名） 年 月 日注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写在表D.0.1的附件表中。接入网设备安装工程检验批质量验收记录说明 主 控 项 目4.2.8 通信系统的工程实施及质量控制和系统检测的内容应符合表4.2.8（III）的要求。表4.2.8（III） 通信系统工程检测项目表III 接入网设备(非对称数字用户环路ADSL)安装工程序号检 测 内 容序号检 测 内 容1安装环境检查a.STM-1(155Mbit/s)光接口1)机房环境b.电信接口(34Mbit/s、155Mbit/s)2)电源供给4)分离器测试(包括局端和远端)3)接地电阻值a.直流电阻2设备安装验收检查b.交流阻抗特性1)管线敷设c.纵向转换损耗2)设备机械及模块安装检查d.损耗/频率失真3系统检测e.时延失真1)收发器线路接口测试(功率谱密度，纵向平衡损耗，过压保护)f.脉冲噪声2)用户网络接口(UNI)测试g.话音频带插入损耗a.25.6Mbit/s电接口h.频带信号衰减b.10BASE-T接口5)传输性能测试c.通用串行总线(USB)接口6)功能验证测试d.PCI总线接口a.传递功能(具备同时传送IP、POTS或ISDN业务能力)3)业务节点接口(SNI)测试b.管理功能(包括配置管理、性能管理和故障管理)卫星数字电视系统检验批质量验收记录(GB50339-2003) 编号：070104 工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1卫星数字电视系统检测应符合要求4.2.9条2345一般项目施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员(签名)： 技术负责人(签名)： 年 月 日监理（建设）单位验收结论专业监理工程师(签名)：（建设单位项目专业技术负责人签名） 年 月 日注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写在表D.0.1的附件表中。卫星数字电视系统检验批质量验收记录说明 主 控 项 目4.2.9 卫星数字电视及有线电视系统的系统检测应符合下列要求：1 卫星数字电视及有线电视系统的安装质量检查应符合国家现行标准的有关规定。2 在工程实施及质量控制阶段，应检查卫星天线的安装质量、高频头至室内单元的线距、功放器及接收站位置、缆线连接的可靠性。符合设计要求为合格。3 卫星数字电视的输出电平应符合国家现行标准的有关规定。4 采用主观评测检查有线电视系统的性能，主要技术指标应符合表4.2.9-1的规定。表4.2.9-1 有线电视主要技术指标序号项 目 名 称测 试 频 道主观评测标准1系统输出电平(dBV)系统内的所有频道60802系统载噪比系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段无噪波、即无“雪花干扰”3载波互调比系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中无垂直、倾斜或水平条纹4交扰调制比系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中无移动、垂直或斜图案，即无“窜台”5回 波 值系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中无沿水平方向分布在右边一条或多条轮廓线，即无“重影”6色/亮度时延差系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中色、亮信息对齐，即无“彩色鬼影”7载波交流声系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中无上下移动的水平条纹，即无“滚道”现象8伴音和调频广播的声音系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段无背景噪声，如丝丝声、哼声、蜂鸣声和串音等5 电视图像质量的主观评价应不低于4分。具体标准见表4.2.9-2。表4.2.9-2 图像的主观评价标准等 级图像质量损伤程度5分图像上不觉察有损伤或干扰存在4分图像上有稍可觉察的损伤或干扰，但不令人讨厌3分图像上有明显觉察的损伤或干扰，令人讨厌2分图像上损伤或干扰较严重，令人相当讨厌1分图像上损伤或干扰极严重，不能观看6 HFC网络和双向数字电视系统正向测试的调制误差率和相位抖动，反向测试的侵入噪声、脉冲噪声和反向隔离度的参数指标应满足设计要求；并检测其数据通信、VOD、图文播放等功能；HFC用户分配网应采用中心分配结构，具有可寻址路权控制及上行信号汇集均衡等功能；应检测系统的频率配置、抗干扰性能，其用户输出电平应取6268 dBV。有线电视系统检验批质量验收记录(GB50339-2003) 编号：070105 工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1有线电视系统检测应符合要求4.2.9条一般项目施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员(签名)： 技术负责人(签名)： 年 月 日监理（建设）单位验收结论专业监理工程师(签名)：（建设单位项目专业技术负责人签名） 年 月 日注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写在表D.0.1的附件表中。有线电视系统检验批质量验收记录说明4.2.9 卫星数字电视及有线电视系统的系统检测应符合下列要求：1 卫星数字电视及有线电视系统的安装质量检查应符合国家现行标准的有关规定。2 在工程实施及质量控制阶段，应检查卫星天线的安装质量、高频头至室内单元的线距、功放器及接收站位置、缆线连接的可靠性。符合设计要求为合格。3 卫星数字电视的输出电平应符合国家现行标准的有关规定。4 采用主观评测检查有线电视系统的性能，主要技术指标应符合表4.2.9-1的规定。表4.2.9-1 有线电视主要技术指标序号项 目 名 称测 试 频 道主观评测标准1系统输出电平(dBV)系统内的所有频道60802系统载噪比系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段无噪波、即无“雪花干扰”3载波互调比系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中无垂直、倾斜或水平条纹4交扰调制比系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中无移动、垂直或斜图案，即无“窜台”5回 波 值系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中无沿水平方向分布在右边一条或多条轮廓线，即无“重影”6色/亮度时延差系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中色、亮信息对齐，即无“彩色鬼影”7载波交流声系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段图像中无上下移动的水平条纹，即无“滚道”现象8伴音和调频广播的声音系统总频道的10%且不少于5个，不足5个全检，且分布于整个工作频段的高、中、低段无背景噪声，如丝丝声、哼声、蜂鸣声和串音等5 电视图像质量的主观评价应不低于4分。具体标准见表4.2.9-2。表4.2.9-2 图像的主观评价标准等 级图像质量损伤程度5分图像上不觉察有损伤或干扰存在4分图像上有稍可觉察的损伤或干扰，但不令人讨厌3分图像上有明显觉察的损伤或干扰，令人讨厌2分图像上损伤或干扰较严重，令人相当讨厌1分图像上损伤或干扰极严重，不能观看6 HFC网络和双向数字电视系统正向测试的调制误差率和相位抖动，反向测试的侵入噪声、脉冲噪声和反向隔离度的参数指标应满足设计要求；并检测其数据通信、VOD、图文播放等功能；HFC用户分配网应采用中心分配结构，具有可寻址路权控制及上行信号汇集均衡等功能；应检测系统的频率配置、抗干扰性能，其用户输出电平应取6268 dBV。公共广播与紧急广播系统检验批质量验收记录(GB50339-2003) 编号：070106 工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1系统的输入输出不平衡度、音频线的敷设、接地形式及安装质量应符合设计要求，设备之间阻抗匹配合理4.2.10.1条2放声系统应分布合理，符合设计要求4.2.10.2条3最高输出电平、输出信噪比、声压级和频宽的技术指标应符合设计要求4.2.10.3条4通过对响度、音色和音质的主观评价，评定系统的音响效果4.2.10.4条5功能检测4.2.10.5条一般项目施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员(签名)： 技术负责人(签名)： 年 月 日监理（建设）单位验收结论专业监理工程师(签名)：（建设单位项目专业技术负责人签名） 年 月 日注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写在表D.0.1的附件表中。公共广播与紧急广播系统检验批质量验收记录说明4.2.10 公共广播与紧急广播系统检测应符合下列要求： 1 系统的输入输出不平衡度、音频线的敷设、接地形式及安装质量应符合设计要求，设备之间阻抗匹配合理； 2 放声系统应分布合理，符合设计要求； 3 最高输出电平、输出信噪比、声压级和频宽的技术指标应符合设计要求； 4 通过对响度、音色和音质的主观评价，评定系统的音响效果； 5 功能检测应包括：1) 业务宣传、背景音乐和公共寻呼插播； 2) 紧急广播与公共广播共用设备时，其紧急广播由消防分机控制，具有最高级优先权，在火灾和突发事故发生时，应能强制切换为紧急广播并以最大音量播出；紧急广播功能检测按本规范第7章的有关规定执行； 3) 功率放大器应冗余配置，并在主机故障时，按设计要求备用机自动投入运行； 4) 公共广播系统应分区控制，分区的划分不得与消防分区的划分产生矛盾。计算机网络系统检验批质量验收记录(GB50339-2003) 编号：070201 工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1连通性检测网管工作站应能够和任何一台网络设备通信5.3.3.1条各子网(虚拟专网)内用户之间的通信功能检测5.3.3.2条检测局域网内的用户与公用网之间的通信能力5.3.3.3条2计算机网络路由检测应符合要求5.3.4条一般项目1容错功能检测具备容错力的网络系统，应具有错误恢复和故障隔离功能，主要部件应冗余设置，并在出现故障时可自动切换5.3.5.1条对有链路冗余配置的网络系统，当其中的某条链路断开或有故障发生时，整个系统仍应保持正常工作，并在故障恢复后应能自动切换回主系统运行5.3.5.2条2网络管理功能检测网管系统应能够搜索到整个网络系统的拓扑结构图和网络设备连接图5.3.6.1条网络系统应具备自诊断功能，当某台网络设备或线路发生故障后，网管系统应能够及时报警和定位故障点5.3.6.2条应能够对网络设备进行远程配置和网络性能检测，提供网络节点的流量、广播率和错误率等参数5.3.6.2条施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员(签名)： 技术负责人(签名)： 年 月 日监理（建设）单位验收结论专业监理工程师(签名)：（建设单位项目专业技术负责人签名） 年 月 日注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写在表D.0.1的附件表中。计算机网络系统检验批质量验收记录说明 主 控 项 目5.3.3 连通性检测应符合以下要求：1 根据网络设备的连通图，网管工作站应能够和任何一台网络设备通信；2 各子网(虚拟专用)内用户之间的通信功能检测：根据网络配置方案要求，允许通信的计算机之间可以进行资源共享和信息交换，不允许通信的计算机之间无法通信；并保证网络节点符合设计规定的通讯协议和适用标准；3 根据配置方案的要求，检测局域网内的用户与公用网之间的通信能力；5.3.4 对计算机网络进行路由检测，路由检测方法可采用相关测试命令进行测试，或根据设计要求使用网络测试仪测试网络路由设置的正确性。 一 般 项 目5.3.5 容错功能的检测方法应采用人为设置网络故障，检测系统正确判断故障及故障排除后系统自动恢复的功能；切换时间应符合设计要求。检测内容应包括以下两个方面：1 对具备容错力的网络系统，应具有错误恢复和故障隔离功能，主要部件应冗余设置，并在出现故障时可自动切换；2 对有链路冗余配置的网络系统，当其中的某条链路断开或有故障发生时，整个系统仍应保持正常工作，并在故障恢复后应能自动切换回主系统运行。5.3.6 网络管理功能检测应符合下列要求：1 网管系统应能够搜索到整个网络系统的拓扑结构图和网络设备连接图；2 网络系统应具备自诊断功能，当某台网络设备或线路发生故障后，网管系统应能够及时报警和定位故障点；3 应能够对网络设备进行远程配置和网络性能检测，提供网络节点的流量、广播率和错误率等参数。应用软件系统检验批质量验收记录(GB50339-2003) 编号：070202 工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1软件产品质量检查5.4.3条2应用软件测试功能测试5.4.4.1条 性能测试5.4.4.2条文档测试5.4.4.3条可靠性测试5.4.4.4条互连测试5.4.4.5条回归测试5.4.4.6条一般项目1应用软件操作命令界面应符合要求5.4.5条2应用软件应具有扩展性5.4.6条34施 工 操 作 依 据质 量 检 查 记 录施工单位检查结 果 评 定项目专业 项目专业质量检查员(签名)： 技术负责人(签名)： 年 月 日监理（建设）单位验收结论专业监理工程师(签名)：（建设单位项目专业技术负责人签名） 年 月 日注：本表由施工项目专业质量检查员填写；专业监理工程师(建设单位项目专业技术负责人)组织项目专业质量(技术)负责人等进行验收；质量检查记录(检测报告、质量证明文件)填写在表D.0.1的附件表中。应用软件系统检验批质量验收记录说明 主 控 项 目5.4.3 软件产品质量检查应按照本规范第3.2.6条的规定执行，应采用系统的实际数据和实际应用案例进行测试。5.4.4 应用软件检测时，被测软件的功能、性能确认宜采用黑盒法进行，主要测试内容应包括：1 功能测试：在规定的时间内运行软件系统的所有功能，以验证系统是否符合功能需求；2 性能测试：检查软件是否满足设计文件中规定的性能，应对软件的响应时间、吞吐量、辅助存储区、处理精度进行检测；3 文档测试：检测用户文档的清晰性和准确性，用户文档中所列应用案例必须全部测试；4 可靠性测试：对比软件测试报告中可靠性的评价与实际试运行中出现的问题，进行可靠性验证；5 互连测试：应验证两个或多个不同系统之间的互连性；6 回归测试：软件修改后，应经回归测试验证是否因修改引出新的错误，即验证修改后的软件是否仍能满足系统的设计要求。 一 般 项 目5.4.5 应用软件的操作命令界面应为标准图形交互界面，要求风格统一、层次简洁，操作命令的命名不得具有二义性。5.4.6 应用软件应具有可扩展性，系统应预留可升级空间以供纳入新功能，宜采用能适应最新版本的信息平台，并能适应信息系统管理功能的变动。网络安全系统检验批质量验收记录(GB50339-2003) 编号：070203 工程名称分项工程名称项目经理施工单位验收部位施工执行标准名称及编号专业工长(施工员)分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1计算机信息系统安全专用产品必须具有产品销售许可证5.5.2条2如果与因特网连接，网络安全系统必须安装防火墙和防病毒系统5.5.3条3网络层安全的安全检测应符合要求5.5.4条4系统层安全应满足要求5.5.5条5应用层安置的身份认证、访问控制应符合要求5.5.6条一般项目1物理层安全应符合要求5.5.7条2应用层安全的完整性、保密性、安全审计应符合要求5.5.8条
