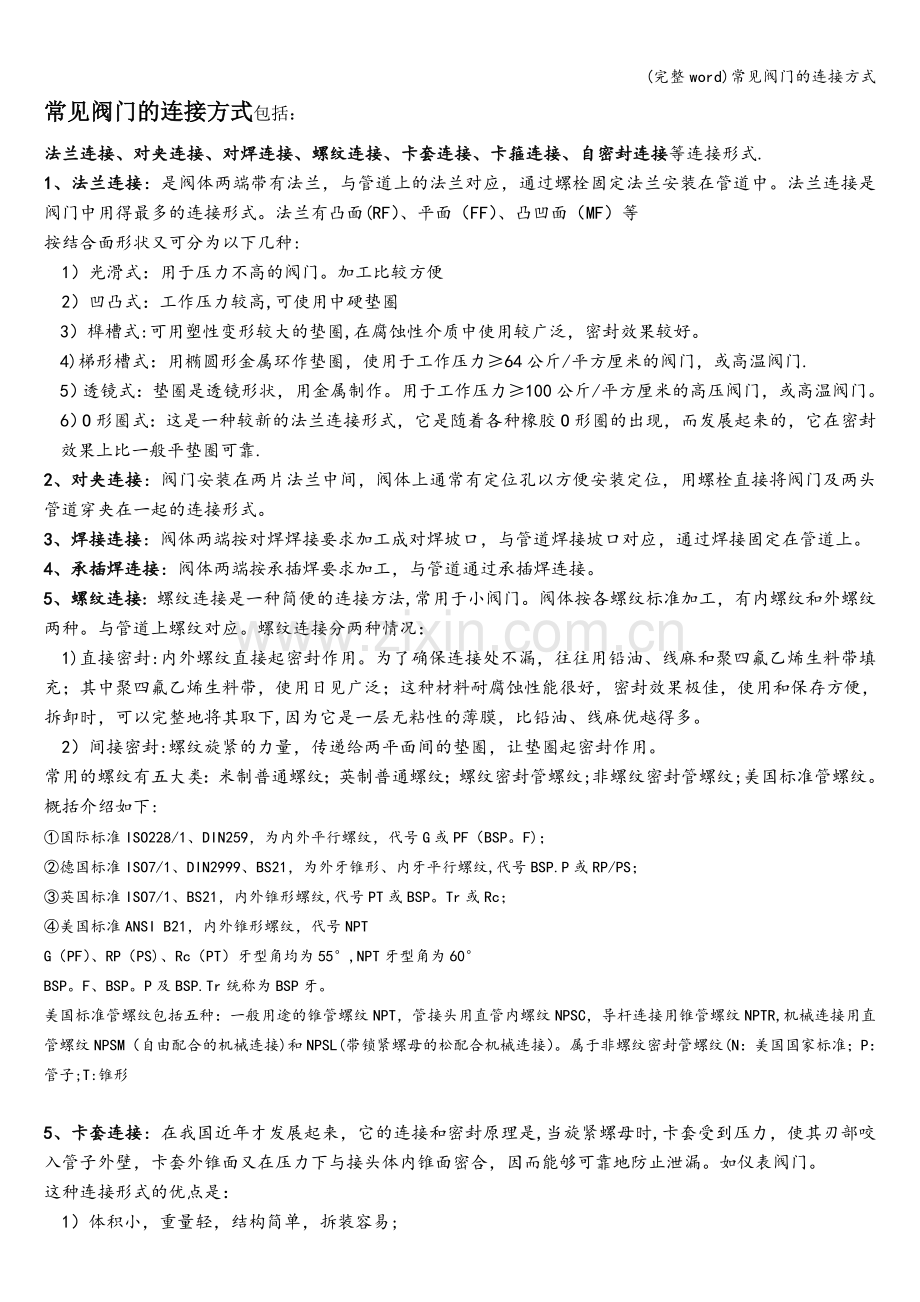

(完整word)常见阀门的连接方式
+ b6 J8 y（ D， C5 f1 H7 O常见阀门的连接方式包括：
法兰连接、对夹连接、对焊连接、螺纹连接、卡套连接、卡箍连接、自密封连接等连接形式.
1、法兰连接：是阀体两端带有法兰，与管道上的法兰对应，通过螺栓固定法兰安装在管道中。法兰连接是阀门中用得最多的连接形式。法兰有凸面(RF）、平面（FF）、凸凹面（MF）等
按结合面形状又可分为以下几种:
（ L！ D＃ X1 L. o8 i% u1）光滑式：用于压力不高的阀门。加工比较方便
’ r8 w8 j＆ W8 g( _  F) Q＊ R. v$ W2）凹凸式：工作压力较高,可使用中硬垫圈
3）榫槽式:可用塑性变形较大的垫圈,在腐蚀性介质中使用较广泛，密封效果较好。
； k$ H4 r) G+ f9 c3 [1 Y” B9 w- F: r＄ U4)梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥64公斤/平方厘米的阀门，或高温阀门.
/ O+ M# W4 d3 t2 U％ k） b; x5）透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门，或高温阀门。
6）O形圈式：这是一种较新的法兰连接形式，它是随着各种橡胶O形圈的出现，而发展起来的，它在密封效果上比一般平垫圈可靠.
2、对夹连接：8 `1 ［, `# v4 ]8 g9 w# O+ K阀门安装在两片法兰中间，阀体上通常有定位孔以方便安装定位，用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3、焊接连接：阀体两端按对焊焊接要求加工成对焊坡口，与管道焊接坡口对应，通过焊接固定在管道上。
4、承插焊连接：阀体两端按承插焊要求加工，与管道通过承插焊连接。
5、螺纹连接：’ ｜1 w! u! k（ d8 s+ Y/ i螺纹连接是一种简便的连接方法,常用于小阀门。阀体按各螺纹标准加工，有内螺纹和外螺纹两种。与管道上螺纹对应。螺纹连接分两种情况：
/ O） q$ _’ ｜： b* l1 A# n& K＃ _1)直接密封:内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下,因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
（ i) d; Q( C， b。 u1 n2）间接密封:螺纹旋紧的力量，传递给两平面间的垫圈，让垫圈起密封作用。
  O/ y！ L9 E2 u8 r7 ^+ k常用的螺纹有五大类：米制普通螺纹；英制普通螺纹；螺纹密封管螺纹;非螺纹密封管螺纹;美国标准管螺纹。
％ T8 ^; ＠— V4 j） g4 `9 \＆ G7 _- s（ |' n概括介绍如下:
①国际标准ISO228/1、DIN259，为内外平行螺纹，代号G或PF（BSP。F)；
②德国标准ISO7/1、DIN2999、BS21，为外牙锥形、内牙平行螺纹,代号BSP.P或RP/PS；
＆ r1 n0 y5 ]1 y, I③英国标准ISO7/1、BS21，内外锥形螺纹,代号PT或BSP。Tr或Rc；
④美国标准ANSI B21，内外锥形螺纹，代号NPT
％ B  U— K％ W2 M＊ B# H3 ］9 o  x， }G（PF）、RP（PS)、Rc（PT）牙型角均为55°,NPT牙型角为60°
5 m4 p4 D% c! s+ WBSP。F、BSP。P及BSP.Tr统称为BSP牙。
4 N/ W1 u3 M5 g+ v0 j美国标准管螺纹包括五种：一般用途的锥管螺纹NPT，管接头用直管内螺纹NPSC，导杆连接用锥管螺纹NPTR,机械连接用直管螺纹NPSM（自由配合的机械连接)和NPSL(带锁紧螺母的松配合机械连接）。属于非螺纹密封管螺纹(N：美国国家标准；P：管子;T:锥形

5、卡套连接：在我国近年才发展起来，它的连接和密封原理是,当旋紧螺母时,卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。如仪表阀门。
＆ W6 h7 w％ y& P！ e这种连接形式的优点是：
％ G’ R， r/ P4 a, L1）体积小，重量轻，结构简单，拆装容易;
2)连接力强，使用范围广，可耐高压(1000公斤/平方厘米）、高温（650℃）和冲击振动；
＄ ［9 s: o％ Q5 w4 b＄ `！ B& x＆ h3）可以选用多种材料，适合防腐蚀;
7 G* F） ？' g* I6 g8 f4）加工精度要求不高；
5）便于高空安装。
/ i。 `！ g. v% y7 K5 i8 S目前，卡套连接形式，已在我国某些小口径阀门产品中采用。
6、卡箍连接：这是一种快速连接方法，它只需两个螺栓,适用于经常拆卸的低压阀门。如卫生阀门.
7、内自紧连接：％ N; R5 G2 p2 J4 x+ M" b以上各种连接形式,都是利用外力来抵消介质压力,实现密封的。下面介绍利用介质压力进行自紧的连接形式。它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中心线平行向外,另一个压向阀体内壁。后面这个分力便是自紧力。介质压力愈大，自紧力也愈大。所以这种连接形式，适合于高压阀门。它比法兰连接，要节省许多材料和人力，但也需要一定的预紧力，以便在阀内压力不高时，使用可靠。
利用自紧密封原理做成的阀门，一般是高压阀门.
） ｝2 q  g” C ＊ X4 u3 R7 u$ d  \+ ？（ o8 ］& @8、其他的阀门连接形式还很多,例如有的不必拆除的小阀门,跟管子焊接在一起；有的非金属阀门，采用承插式连接，等等。阀门使用者要根据具休情况具体对待

” i8 Y5 ｝' z＄ G* Q3 _备注： 1）各种连接方式都须参照相应的标准,需要明确了解用户要求的标准，避免所选用阀门无法安装.
3 D/ ｛, j2 h5 R！ L＄ ]2）通常大直径的管道与阀门连接采用法兰式连接，小直径的管道与阀门用螺纹式连接。
