万科国产瓷砖粘结剂技术标准.doc

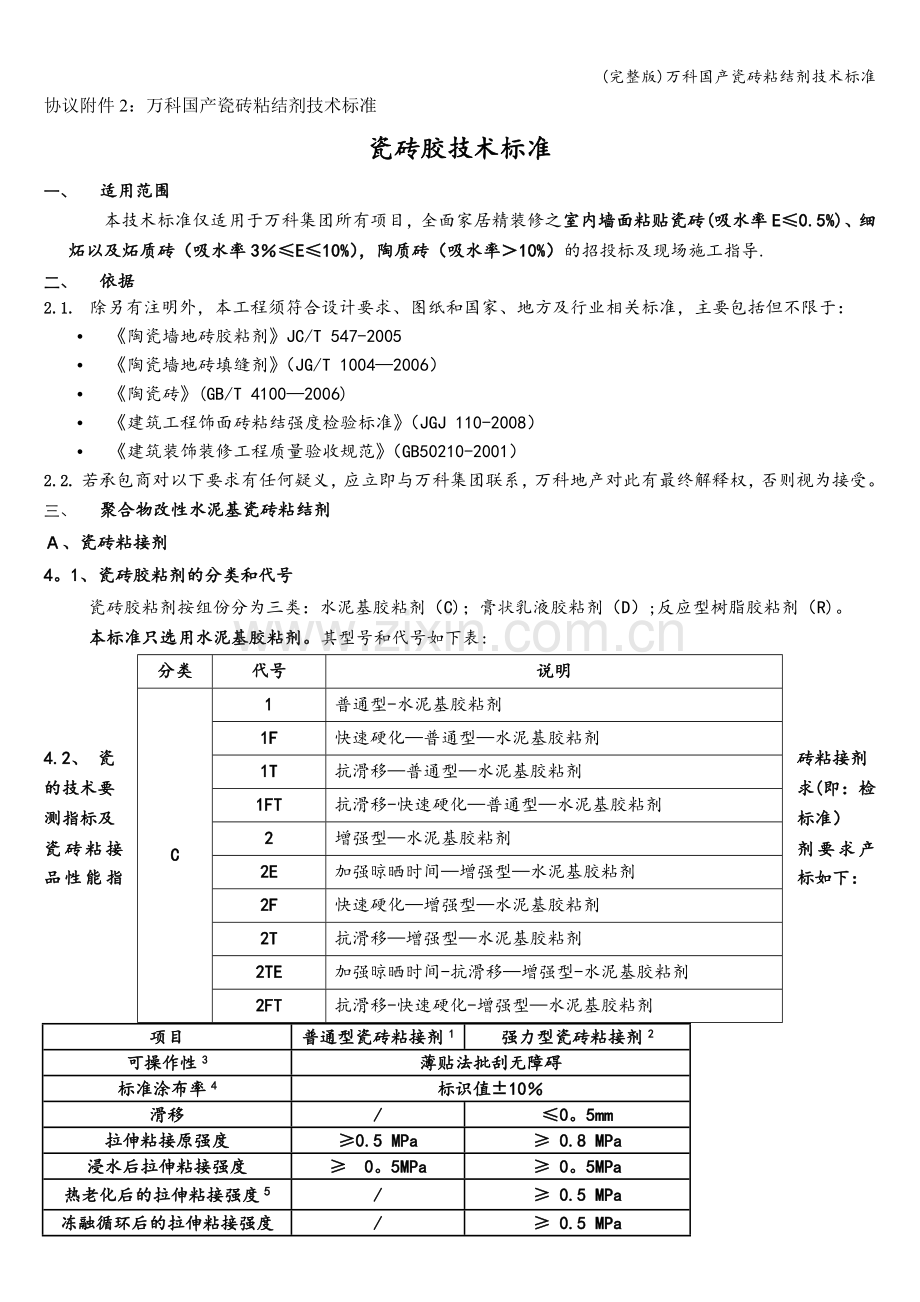

(完整版)万科国产瓷砖粘结剂技术标准协议附件2：万科国产瓷砖粘结剂技术标准瓷砖胶技术标准一、 适用范围本技术标准仅适用于万科集团所有项目，全面家居精装修之室内墙面粘贴瓷砖(吸水率E0.5%)、细炻以及炻质砖（吸水率3E10%），陶质砖（吸水率10%）的招投标及现场施工指导.二、 依据2.1. 除另有注明外，本工程须符合设计要求、图纸和国家、地方及行业相关标准，主要包括但不限于： 陶瓷墙地砖胶粘剂JC/T 547-2005 陶瓷墙地砖填缝剂（JG/T 10042006） 陶瓷砖(GB/T 41002006) 建筑工程饰面砖粘结强度检验标准（JGJ 110-2008） 建筑装饰装修工程质量验收规范（GB50210-2001）2.2. 若承包商对以下要求有任何疑义，应立即与万科集团联系，万科地产对此有最终解释权，否则视为接受。三、 聚合物改性水泥基瓷砖粘结剂、瓷砖粘接剂4。1、瓷砖胶粘剂的分类和代号瓷砖胶粘剂按组份分为三类：水泥基胶粘剂（C)；膏状乳液胶粘剂（D）;反应型树脂胶粘剂（R)。本标准只选用水泥基胶粘剂。其型号和代号如下表:分类代号说明C1普通型-水泥基胶粘剂1F快速硬化普通型水泥基胶粘剂1T抗滑移普通型水泥基胶粘剂1FT抗滑移-快速硬化普通型水泥基胶粘剂2增强型水泥基胶粘剂2E加强晾晒时间增强型水泥基胶粘剂2F快速硬化增强型水泥基胶粘剂2T抗滑移增强型水泥基胶粘剂2TE加强晾晒时间-抗滑移增强型-水泥基胶粘剂2FT抗滑移-快速硬化-增强型水泥基胶粘剂4.2、 瓷砖粘接剂的技术要求(即：检测指标及标准）瓷砖粘接剂要求产品性能指标如下：项目普通型瓷砖粘接剂1强力型瓷砖粘接剂2可操作性3薄贴法批刮无障碍标准涂布率4标识值10滑移/0。5mm拉伸粘接原强度0.5 MPa 0.8 MPa浸水后拉伸粘接强度 0。5MPa 0。5MPa热老化后的拉伸粘接强度5/ 0.5 MPa冻融循环后的拉伸粘接强度/ 0.5 MPa晾置20min后拉伸粘接强度/ 0.5MPa 晾置10min后拉伸粘接强度 0.5 Mpa/1：适用于室内墙地面高吸水率瓷砖（吸水率10%陶质砖,或称釉面砖、瓷片）的粘贴 ;2：适用于室内外墙地面中/低吸水率瓷砖（吸水率10%的瓷/炻质砖，或称玻化砖、仿古砖）的粘贴;3：测试方法见附录1；4：测试方法见附录2;5：热老化后的拉伸胶粘粘结强度测试用混凝土基板需提前预处理：105烘24h，取出标准环境下晾置24h以上再使用；注：以上测试均采用陶瓷墙地砖胶粘剂JC/T 547-2005标准要求用砖,除可操作性、标准涂布率外其他测试项目均依据陶瓷墙地砖胶粘剂JC/T 547-2005.四、 瓷砖粘接剂及施工技术配合要求 主动配合甲方要求，提供真实、科学的“可行性报告及瓷砖胶检测报告。 按瓷砖胶使用说明书的规定时间或在粘贴饰面砖样板件14天后进行饰面砖粘结强度检验(粘结强度不小于0。4MPa）.粘贴后达不到标准，应以28天的强度为准。并及时向项目部提交书面报告。 项目大面积粘贴内墙砖/石材施工全过程，供应商必须至少固定1名技术人员按可行性报告的方案进行技术监督，每周向项目管理部,每月向公司工程管理部、区域项目与产品管理部书面反馈现场实施情况。 其他责任参照合同约定。五、 注意事项 瓷砖胶运输储存时避免受潮和暴晒. 瓷砖背面要洁净，无粉尘(玻化砖无需泡水,但是，粘贴前应用干净湿手巾将瓷砖背后的浮尘擦干净)。 基层要求坚实无脱模剂，清除浮灰浮浆后淋水或擦湿，吸水率过低的基面涂刷界面剂. 务必在瓷砖胶开放时间内（一般为20分钟）完成瓷砖粘贴。 瓷砖粘贴后,要适当的揉压移动，保证满浆。 施工时粘附在瓷砖/石材表面的瓷砖胶及时用湿海绵擦干净。 24小时内不得与水接触。 室内温度在5以下不得施工附录1可操作性测试方法：将混凝土板水平放置，握住6mm6mm锯齿刮刀与混凝土板约成60 的角度,与混凝土另一半成直角，平行的将瓷砖胶抹至混凝土板上，如批刮顺畅，瓷砖胶形成连续线条,则判定可操作性合格。附录2标准涂布率：标准用水量条件下，单位体积浆料中所用干粉砂浆重量。1、 确定瓷砖胶的标准加水量C（水与粉料重量百分比），用水量需确保与其它检测项目一致;2、 称取2kg瓷砖胶粉料，按加水量C计算出相应用水量，加水搅拌至均匀;3、 称量容积1升干净的标准立方体容器（塑料或金属,内部尺寸:101010cm）)重量，记为m1,单位kg；4、 将2中搅拌均匀的浆料加入1升标准立方体容器中,边加边振动,直至浆料全部填充入立方体容器口，用搅拌刀沿着容器口刮平，清理周边残留，然后连同浆料一起，称取标准立方体容器和浆料的总重量，记录为m2，单位：kg；5、 计算瓷砖胶的标准涂布率A; A= （kg/m3)
