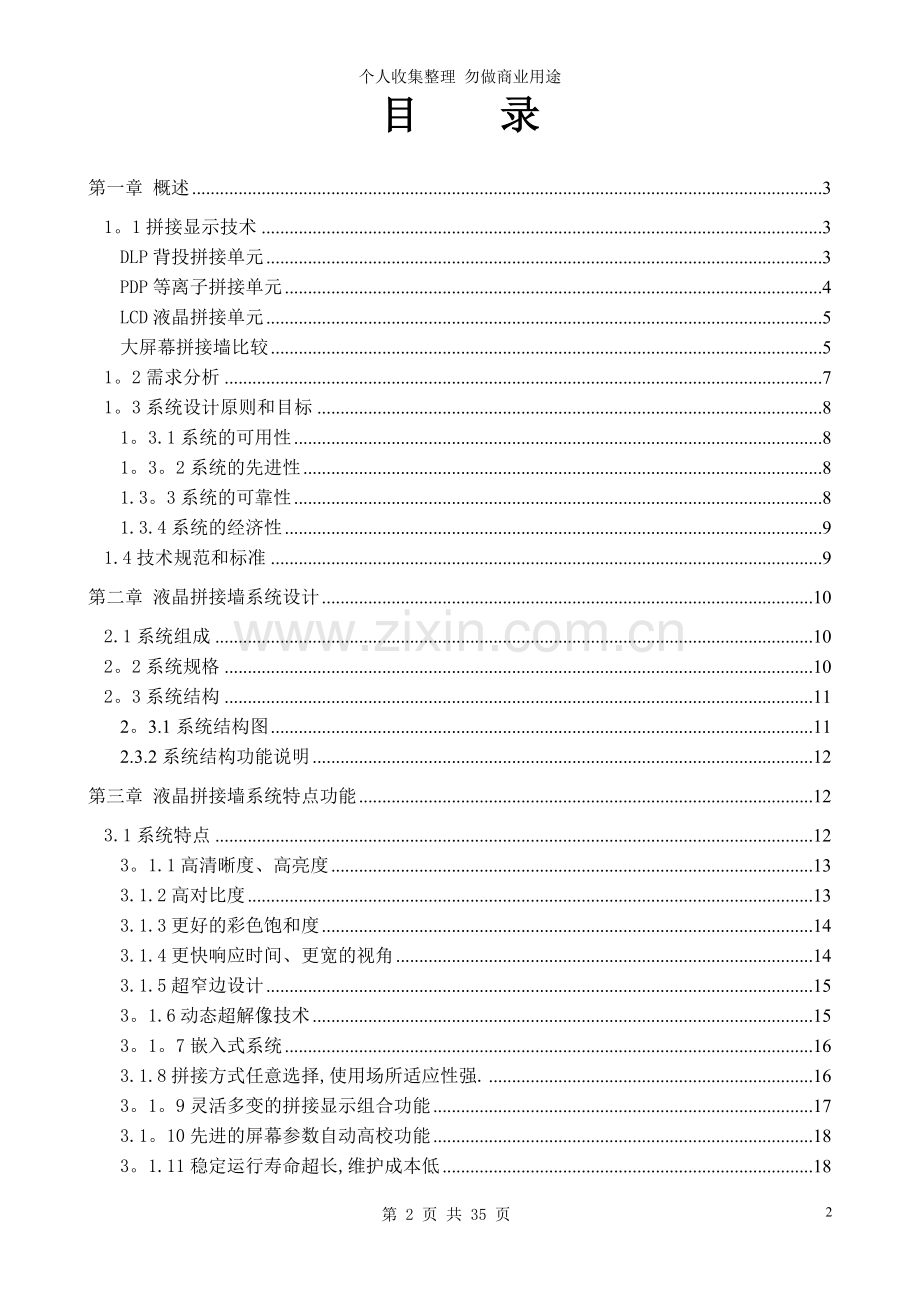

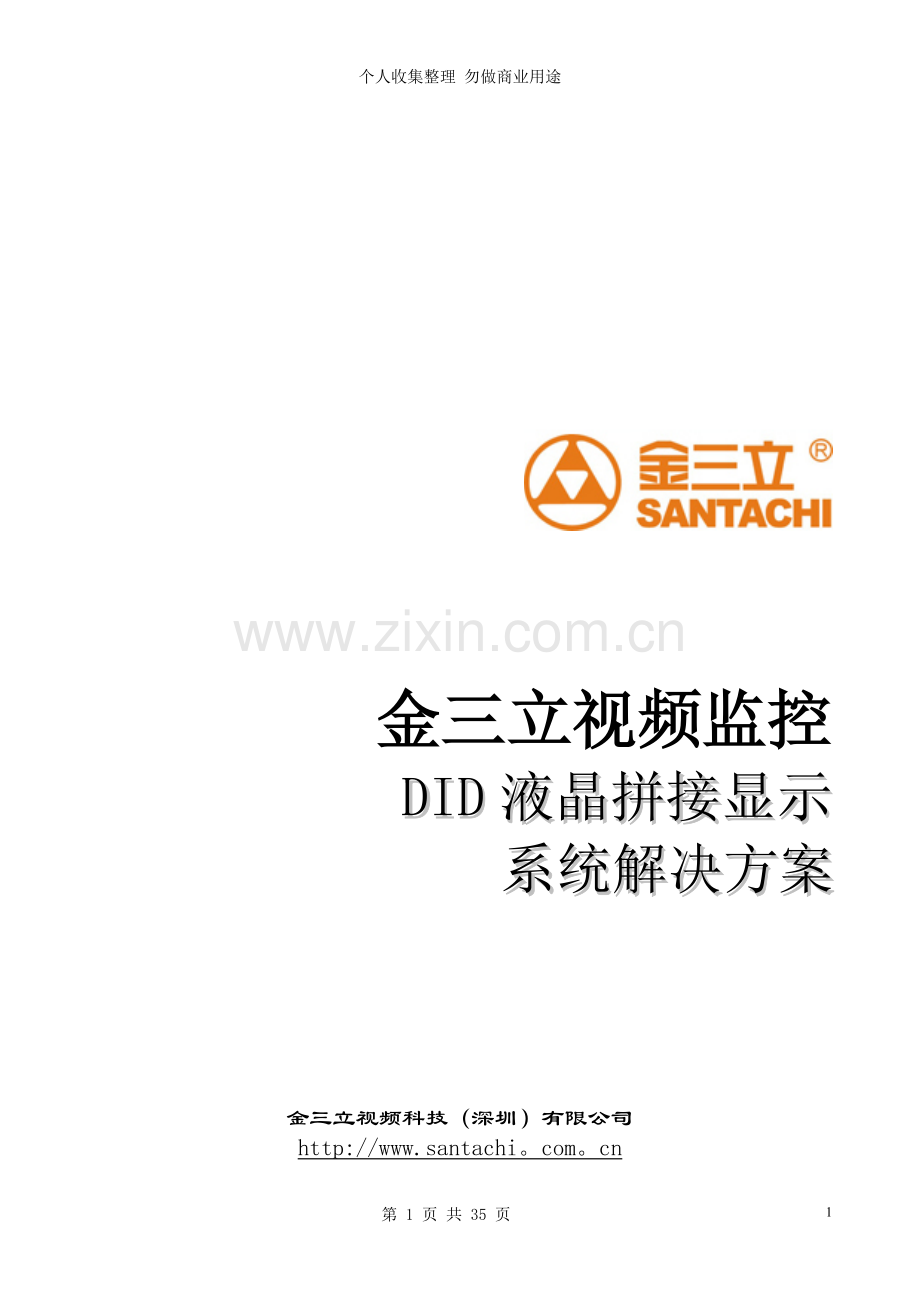

个人收集整理 勿做商业用途金三立视频监控DID液晶拼接显示系统解决方案金三立视频科技（深圳）有限公司http:/www.santachi。com。cn目 录第一章 概述31。1拼接显示技术3DLP背投拼接单元3PDP等离子拼接单元4LCD液晶拼接单元5大屏幕拼接墙比较51。2需求分析71。3系统设计原则和目标81。3.1系统的可用性81。3。2系统的先进性81.3。3系统的可靠性81.3.4系统的经济性91.4技术规范和标准9第二章 液晶拼接墙系统设计102.1系统组成102。2系统规格102。3系统结构112。3.1系统结构图112.3.2系统结构功能说明12第三章 液晶拼接墙系统特点功能123.1系统特点123。1.1高清晰度、高亮度133.1.2高对比度133.1.3更好的彩色饱和度143.1.4更快响应时间、更宽的视角143.1.5超窄边设计153。1.6动态超解像技术153。1。7嵌入式系统163.1.8拼接方式任意选择,使用场所适应性强.163。1。9灵活多变的拼接显示组合功能173.1。10先进的屏幕参数自动高校功能183。1.11稳定运行寿命超长,维护成本低183.1。12美观的墙体结构183.1。13环保健康183。2系统功能183。2.1控制器概述193。2.2大屏幕拼接控制器的功能及特点203。2。3纯硬件控制器的特色213。2.4超强中控软件223.2.5系统显示功能23第四章 设备技术指标244。1 46寸超窄边拼接单元244.2 漫游拼接控制器274。3 32寸高清晰液晶监视器284。4系统设备清单30第五章、系统环境设计和要求315.1安装要求315.2操作控制台（室)装修及设备位置要求315.3走线及线槽要求315.4空调要求315.5供电电源315.6系统环境32第六章 设备技术对比326。1 液晶拼接单元与其他品牌优势对比326.2 图像控制器与其他品牌优势对比33第七章 设备交货和安装347.1交货期和安装调试期347。2设备安装调试34第八章 售后服务及技术培训348.1售后服务348。2技术培训35第一章 概述1.1拼接显示技术随着各种图形、图像视频内容质量的不断提升以及系统运行实时显示的需要,司法、金融、通信、交通、能源、安全、军事等越来越多的行业需要建立能够实时整合多路信号输入的超大屏幕显示系统。在超大屏幕显示系统项目中，需要对大屏幕上的图像实时切换、拼接、放大显示,拼接技术的应用已经成为主流.大屏幕显示设备从出现至今的发展过程中相继出现了三种不同类型的产品：DLP背投拼接单元PDP等离子拼接单元LCD液晶拼接单元。 DLP背投拼接单元DLP 是Digital Lighting Progress的缩写.它的意思为数字光处理，也就是说这种技术要先把影像讯号经过数字处理，然后再把光投影出来.它是基于德仪公司开发的数字微反射镜器件 DMD(Digital Micromirror Device即数字微镜器件）作为光阀成像器件，采用数字光处理技术调制计算机和视频信号，驱动DMD光路系统,通过投影透镜获得大屏幕图像。DMD芯片上百万个微镜每个对应一个像素。DLP用一个积分器（Integrator）将光源均匀化,通过一个高速旋转由红、绿、蓝等分色滤光片组合色轮(COLOR WHEEL)，将透过的白光进行分色，并通过高速马达使其转动，然后顺序分出不同单色光于指定的光路上,最后经由其它光机元件合成并投射出全彩影像。 DLP背投一般有两种屏幕（玻璃幕和树脂幕)：玻璃幕平整度较好，对使用环境要求也很高,需要恒温恒湿的环境;树脂幕由于是软幕，基本上无平整度可言，有些通过增加一块光学玻璃来达到较好的平整度，但以牺牲了屏幕亮度和对比度为代价。DLP相对于其他两种拼接的优点在于其拼缝很小（2mm）.但是其缺点明显：如体积与重量过大,拼接的高度很有限,各项关键技术指标均较低；其最大缺陷是运行成本高:长时间不间断工作更会加快DLP背投灯泡老化速度，背投灯泡只有几千小时寿命，全天二十四小时运行,几个月则需要更换背投灯泡，给用户带来高额的运营开支。PDP等离子拼接单元PDP是指所有利用气体放电而发光的平板显示器件的总称。PDP(Plasma Display Panel)等离子显示板，是一种利用气体放电的显示技术，其工作原理与荧光灯很相似。它采用了等离子管作为发光元件,屏幕上每一个等离子管对应一个像素，屏幕以玻璃作为基板,基板间隔一定距离,四周经气密性封接形成一个个放电空间.放电空间内充入氖、氙等混合惰性气体作为工作媒质。在两块玻璃基板的内侧面上涂有金属氧化物导电薄膜作激励电极。 当向电极上加入电压，放电空间内的混合气体便发生等离子体放电现象。气体等离子体放电产生真空紫外线(VUV），紫外线照射红、绿、蓝三基色荧光粉，荧光屏发射出可见光,荧光屏发出的光则呈红、绿、蓝三原色。当每一原色单元实现256级灰度后再进行混色，便实现彩色显示图像。PDP 是一种自发光显示技术，不需要背景光源，因此没有亮度均匀性问题。而三色荧光粉共用同一个等离子管的设计也使其避免了聚焦和汇聚问题，可以实现非常清晰的图像.但是等离子高电压高耗电，能耗大，寿命有先天不足，使用一段时间后屏幕会加速老化亮度持续降低. PDP内部气压为0。5个大气压,随着海拔升高大气压持续降低,屏幕内外气压比值越来越大,等离子管稳定性变得更差，所以海拔2000m以上难以正常使用。在PDP等离子大屏幕拼接方面，目前以韩国欧丽安的MPDP为代表，尚无其它厂商等离子大屏幕拼接在市场上出现.欧丽安的MPDP由于其拼缝小,厚度薄,而获得许多客户的青睐.显性缺点:耗电量与发热量很大，高发热量极易使驱动电极受损,屏幕出现水平/垂直的坏线无法正常观看，分辨率较低,容易产生严重灼伤现象，并不适宜用于长时间显示静态监控画面的环境，使用海拔高度有限。LCD液晶拼接单元LCD意即Liquid Crystal Display， 液晶是利用液状晶体在电压的作用下发生偏转的原理。由于组成屏幕的液状晶体在同一点上可以显示红、绿、蓝三基色,或者说液晶的一个点是由三个点叠加起来的，它们按照一定的顺序排列,通过电压来刺激这些液状晶体,就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。液晶本身是不发光的，它靠背光管来发光，因此液晶屏的取决于背光管.由于液晶采用点成像的原因,因此屏幕里面构成的点越多，成像效果越精细，纵横的点数就构成了液晶的分辨率，分辨率越高,效果越好。液晶因其厚度薄、重量轻、低能耗、长寿命、无辐射等优点，而且其高亮度、高对比度、高色彩饱和度、高分辨率、画面细腻，各项关键性能指标的优秀表现，已成为主流大屏幕拼接产品得到广大用户的认可。伴随用户需求的不断提高,画面更加清晰细腻，拼接缝隙更小的液晶大屏幕拼接技术相继出现,更大程度满足了用户的个性化需求.大屏幕拼接墙比较以下就LCD、PDP DLP、三种大屏幕拼接产品的核心技术参数和性能方面的特点做一些对比，便于用户理解直观的理解各类产品的特性。性能指标液晶（LCD)背投（DLP)等离子（PDP）结论亮度450-1000cd中间小于500cd四角200350cd6001000cd亮度和对比度之间的参数是比较关键的,等离子比液晶略高一些，而背投就差多了，均匀性差。对比度3000：1250：1500：1大于3000：1色饱和度72%92%比较低不低于92色彩方面,液晶和等离子差不多，背投较差。分辨率1366X768以上1024X768852X480分辨率的高低决定图像的清晰度,而液晶最好。可视角度178不大于160大于175液晶和等离子比较好。功耗19小于35W；46小于270W300W500W左右42500W左右液晶的功耗最低。寿命60000小时5千小时左右就要换灯泡1、静止画面高亮度5000小时2、动态画面20000小时以上背投的寿命远比液晶和等离子短，而液晶相对于等离子，寿命更长，液晶只需更换背光灯管，就可延长寿命，等离子在图像色彩大幅退化时,就只能整个屏更换，方可延长寿命。灼伤不易灼伤会灼伤静态画面灼伤严重对于等离子,当静止的画面长时间停留在屏幕上时，就会出现灼伤。背投较轻，而液晶基本上没有。拼接缝隙20MM左右（46超窄边仅6.7MM）1MM左右20MM左右背投的优势大体积轻薄体积大且笨重轻薄液晶和等离子最轻最薄。LCD液晶显示屏具有高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射的优点。随着窄边框LCD液晶显示屏的出现，使LCD液晶显示屏的无缝拼接成为可能。LCD液晶拼接显示墙以其高亮度、高清晰度、画面细腻、色彩逼真、画面宏大、视觉冲击力强等特点,具有很好的展示、演示、广告、宣传效果，可广泛应用于广播电视监控及显示，机场、地铁信息发布,金融证券信息显示，政府企业视频会议显示，安全监控系统，商场、酒店、剧院、媒体广告，展览显示系统， 品牌专卖店形象展示、演唱会等诸多应用领域，并且安装简便、不受空间限制。LCD拼接显示系统从产品到应用、从方案到系统、从工程到维护等方面，金三立公司有这丰富的技术经验和开拓积累，不仅拥有独特的拼接技术，还在拼接人性化方面不断的进行产品改良，并且为客户提供满意、合适、经济的应用方案。金三立是一个专注于图像视频处理领域以及集高端特种显示类系列产品的研发,生产,销售于一体的企业。以持续创新的产品技术、卓越的品质和专业的售后服务提供令客户满意的个性化产品和服务.作为国内图像视频处理领域高端方案的提供者，公司依托自身强大的研发实力和业界最顶级的图像处理平台,开发出涵盖拥有多项自主知识产权的液晶显示拼接墙系统，并配套提供拼接矩阵、图像处理器等产品系列.1。2需求分析在管理中心配置一套7*746寸超窄边液晶拼接显示系统和左右各24台32寸液晶监视器组成电视墙。作为监狱管理中心安防视频监控及管理系统显示设备。作为液晶大屏幕拼接系统的显示单元，能够直接输入RGB信号、Video（BNC）信号、YPbPr信号、S-video信号、DVI信号、HDMI信号，还可以通过拼接控制系统进行多种信号源的拼接显示,若配合矩阵进行信号切换可以实现多路信号的同时输入并可任意选择一路信号在大屏幕上任一单屏的显示。全中文控制界面具有強大的显示控制功能和简易直观的操作界面。通过大屏幕拼接控制系统实现独特的图像拼接处理的技术组合M行N列的大屏幕不会导致图像损伤和失真。显示要求可以满屏显示任意一路输入信号,可以单屏4分割显示不同的输入信号，也可以通过LCD单元的内置处理器，实现任意单元拼接与单屏相结合来显示各路信号.画面拼接处理器支持画面叠加、任意漫游及拖放功能。系统满足如下要求：(1) 可靠性：大屏幕显示系统能适应724小时运行管理的需要。(2) 实用性：能满足任何视频AV矩阵、RGB、DVI等多种信号显示。(3) 先进性:大屏幕显示系统采用高亮度、高对比度、超窄边等先进LCD显示单元技术，保证信息显示的清晰、逼真、明亮。(4) 易维护性：大屏幕显示系统的重要部件如显示单元、多屏拼接器等能方便地维护和日常清洁。(5) 灵活性：由于要显示多种信息信号，因此在整个大屏设计时充分考虑操作的灵活性，使得信息可以根据需要灵活切换、灵活地以任意大小在任意位置显示.既可以根据预先设定的规则自动设置，也可以在某些情况下手动操作显示特定的信息。(6) 协调性：系统设计结合管理中心大小、格式布局等综合考虑，从而使得整个显示环境布局合理、整体格调统一。在经过对用户现有需求进行深入了解和对实际情况进行沟通的基础上，我司提出了建造基于液晶大屏幕拼接的显示系统的解决方案来满足用户的当前需求,通过这套液晶拼接显示系统可以将各类信号在液晶拼接墙上显示，形成一套功能完善、技术先进的信息显示管理控制系统，为用户提供一个交互式的灵活系统，适应不断发展的各种需要。并在方案设计时充分考虑以后系统扩容的需求.系统不仅体现卓越的性能，同样具有极高的性价比.因此，我们在选用设备时兼顾合理的、优良的性能基础上，也充分考虑了经济性因素，除考虑系统总体造价还考虑了长期运行所需的成本.在整个方案的设计过程中，本公司在每一个环节都充分考虑到设备配置的合理性、利用率以及性价比，把用户的每一分投入都体现出实实在在的价值.1。3系统设计原则和目标金三立采用最新技术三星DID专业LCD液晶拼接显示单元，系统采用超薄墙体、无缝拼接设计，配以内置信号处理模块、外置图像控制器及控制管理软件，组成一套超高亮度、超高对比度、超高分辨率、高耐用性、高稳定性、超强信号显示能力的拼接显示墙系统,支持视频、RGB、网路信号在拼接显示墙上以单屏、MN拼接、任意开窗口、任意缩放、跨屏漫游等多种方式显示，可广泛应用于各类以视频图像为主的监控指挥中心、视频会议中心及广告、信息发布等场所。金三立LCD液晶拼接显示墙系统具有以下优势：系统的可鉴于以上要求本技术方案提供的液晶拼接墙显示系统。通过这套液晶拼接显示系统可以将各类信号在液晶拼接墙上显示，形成一套功能完善、技术先进的信息显示管理控制系统，为用户提供一个交互式的灵活系统，适应不断发展的各种需要。1。3。1系统的可用性液晶拼接墙系统具有很大的组合空间：既可以一对一单屏拼接，也可以一对mn整屏拼接.我们将根据客户对液晶拼接墙系统提出的系统规模和应用要求,选择合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求.我们将根据客户对输入信号的要求,选择不同的视频处理系统，实现全制式标准VIDEO视频信号、独立的VGA、DVI及RGBHV等信号输入，满足不同使用场合，不同信号输入的需求。通过控制软件，集中管理图像的显示，实现各种信号的切换、拼接成全屏显示、任意组合显示等功能。1.3。2系统的先进性随着信息技术发展的日新月异，高科技手段应用信息显示中心辅助决策系统越来越普遍。作为各种信号（计算机、视频、网络等）的集中显示终端，大屏幕显示系统一定要具备高分辨率显示、色彩均匀稳定，并且能与各种信号良好兼容的特性。1。3。3系统的可靠性监视器、拼接墙一般要求一天24小时，一年365天连续工作，这就要求监视器、拼接墙具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。影响系统可靠性主要包括温升、结构、干扰、以及系统本身的使用寿命等.系统的发热量大，将大大减少系统器件的使用寿命，而如果设备很重，则不利于安装和使机构不堪重负。此外，系统的抗干扰能力也直接影响系统的可靠性。拼接墙液晶屏选用高可靠性的液晶屏，液晶独特的显示原理、全数字化的驱动系统，以及利用工程流体力学设计的空气涡流散热方法，确保拼接墙的高可靠性和稳定性，同时全钢的拼接墙结构和合理的工艺设计，使拼接墙既无辐射也不受外界电磁场的干扰，稳定可靠。由于低功耗、重量轻、寿命长，无辐射等特点，使液晶拼接墙可靠性极高。1.3.4系统的经济性考虑系统的经济性，就不能不提性价比，只有在高性能、高质量的前提下,系统的经济性才有意义。由于LCD独特的显示原理，屏幕长期工作色彩、亮度、对比度变化极小，保证长期工作无热变形。屏幕无等离子烙印问题，能长时间显示静态图像。显示墙使用中无需定期维护，没有易损部件，完全不存在耗材，因此，LCD显示墙后期的维护成本非常低。综上所述，可以说LCD拼接墙拥有比传统拼接墙更佳的显示性能,更低成本,整体性价比极具优势。液晶拼接墙，以其优异的性能，合理的价格在国内外受到了广泛的欢迎.其背光源就高达6万小时的使用寿命，质量稳定,维护费用低.1。4技术规范和标准1. 民用建筑电气设计规范JGJ/T16-922. 智能建筑设计标准GB/T5031420003. 工业电视系统工程设计规范GBJ115874. 电气装置安装工程施工验收规范GBJ232-925. 视听系统设备互连用连接器的应用GB/T15644956. 视听、视频和电视系统中设备互连的优选配接值GB/T15859-19957. LCD显示屏通用规范(SJ/T11141-1997）8. LCD显示屏检测方法9. 机械设备安装工程施工及验收通用规范（GB50231-98）10. 建设工程施工现场供电安全规范（GB50194-93）11. 建筑安装工程质量检验评定统一标准（GBJ30088）12. 建筑电气安装工程质量检验评定标准（GBJ30388）13. 国际电工委员会标准EC14. 国际标准化组织ISO15. 专显科技工业协会标准EIA16. 中国产品强制认证标准（3C)17. 社会治安动态视频监控系统技术规范（DB33/T 5022004)18. 视频安防系统技术要求（GA/T3672001）19. 民用闭路监视电视系统工程技术规范（GB50198-94）20. 信息网络数字视频应用系统规范（BJ/Z0001-2003）21. 信息技术开放系统互连网络层安全协议（GB/T 17963)22. 电子计算机机房设计规范(GB5017493）23. 安全防范工程程序与要求(GA/T7594）24. 建筑物电子信息系统防雷技术规范（GB50343-2004）第二章 液晶拼接墙系统设计2.1系统组成整套液晶拼接墙显示系统主要由以下几部分组成： 46LCD拼接显示单元（超窄边DID液晶拼接屏） 32LCD液晶监视器 拼接控制处理器（图形处理器） 高清网络视频集中解码器（VGA输出，支持720P高清解码） 应用管理软件包 支架及各种线材2.2系统规格本方案采用的液晶电视墙由金三立的LCD拼接显示单元和液晶监视器组而成，选择如下拼接方式: 46超窄边LCD单屏尺寸：1026mm580mm132mm(MHD）中间7746液晶拼接，总共49个单元，总体尺寸规格如下：7182 mm4060 mm （MH），拼接缝隙：小于6。7mm32液晶监视器,尺寸规格如下:782mm479mm107mm（MHD)两边224-32液晶监视器,单边38=24尺寸规格如下:2346 mm3832 mm (MH）电视墙综合尺寸11847 mm4060 mm (MH），考虑电视墙柜体尺寸后,整体电视墙的尺寸约为宽12M、高5。5M.考虑给电视墙预留合适的空间便于安装和检修,从上图的规划尺寸可以看出来，监控中心的电视墙所需求空间为宽14M、高6M。2。3系统结构2。3。1系统结构图2.3.2系统结构功能说明（1）金三立机架式集中解码器采用插板式设计，支持高清720P解码VGA信号输出；(2）拼接控制器前端信号可以以多种形式存在，包括VGA、DVI、AV等；（3）前端信号可以通过电脑VGA、视频AV及AVI输入给显示单元;(4)控制器可以任意切换前端图像上电视墙,并可以实现四分割、拼接组合、画中画、漫游、叠加、拉伸、画中画等功能;(5）控制电脑可以利用网络或者RS232对其控制器进行控制；（6）控制软件便携操作;第三章 液晶拼接墙系统特点功能3。1系统特点金三立液晶显示单元采用最新技术三星DID(Digital Information Display)专业液晶面板，具有高亮度、高清晰度、宽色域、亮度均匀、画质优异的特点,亮度达700cd/以上、对比度达3000:1以上、色彩饱和度高达93.专业的DID液晶显示屏，是在普通液晶面板制造工艺的基础上，为满足监控、高亮度环境、长时间连续开机和更长寿命而开发的液晶显示屏,为满足屏幕的高亮度，增加了背光源的亮度，背光源亮度的提高造成DID屏体发热量的提升，所以DID液晶屏体采用耐高温液晶材料并对屏体的散热系统进行了重新设计，DID显示方式和构造完全不同于普通的液晶显示屏。3.1.1高清晰度、高亮度清晰度、亮度、色彩饱和度是液晶的三个重要性能指标，LCD拼接墙采用具有自主知识产权的数字信号处理技术和拼接处理技术，结合最新技术的液晶屏,具有高清晰度、高亮度、高色域的特点。DID液晶屏的亮度可以达到700800cd/,保证了画面的清晰明亮，即使远距离观看、强光照射下依然能感受到鲜明亮丽的色彩.3.1。2高对比度DID 液晶屏具有2000:1-3000:1的对比度，比传统PC或TV液晶屏要高出一倍以上，大大增强色彩表现力，保证画面层次的理想呈现。 3。1.3更好的彩色饱和度目前普通LCD和CRT的彩色饱和度只有72，而DID LCD可以达到93%的高彩色饱和度，这得益于DID新开发的色彩校准技术，通过这个技术,除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。3。1。4更快响应时间、更宽的视角采用S-PVA技术，其响应时间可达全程8ms或更高，有效杜绝了画面拖尾的现象,使画面更加流畅,可视角度可达双向178以上（横向和纵向）.3.1。5超窄边设计液晶由于使用背光灯管作为发光源，其边缘一般较宽,LCD拼接墙采用专业液晶屏和独有的专利拼接技术，其独特的窄边设计，使其用于拼接不影响视觉效果。3。1。6动态超解像技术采用金三立自主开发的“动态超解像技术”，能将低像素图像在全高清显示屏中清晰再现：一般情况下，标清（像素640480，简称SD或720480的DVD效果）的视频及静止画面清晰度仅为全高清的1/6不到,当在全高清液晶显示器上显示一幅DVD画面,就相当于用6个像素的面积来显示1个原始像素画面，这样整幅画面是相当粗糙的，会看到很多马赛克色块或模糊粗糙边缘，浪费了19201080的屏幕.“动态超解像技术”将每个图像帧的数据进行解析和处理，分解成大面积的背景部分、对比明显的前后景交汇处的边缘部分、细节部分。对于背景部分进行拉伸、比较、修正后放大；而对于边缘及细节部分先进行放大以达到高清画面的分辨率，再使用独特算法把放大后的分辨率与原始画面分辨率之间的差异进行处理，如把原始1个像素的显示内容，结合四周4个像素的内容，即44共16个像素的画面进行复杂的取值运算，生成新的解析值以得到最佳状态的影像。 3。1。7嵌入式系统一般来说，我们把非PC系统，但又具有计算机功能的设备或器材称为嵌入式系统。也可以说它是以应用为中心，软硬件可裁减的，并将软件固化在FLASH中,对功能、可靠性、成本、体积、功耗等严格要求的微型专用计算机系统。也就是说嵌入式系统集应用软件与硬件于一体,具有软件代码小、高度自动化、响应速度快等特点，特别适合于要求实时和多任务的应用。嵌入式系统的软硬件设计难度通常都更高，但是它为用户提供了以下好处： 1、易于使用.用户无须经过专门培训，只需会简单的操作，便能使用. 2、系统稳定性高，软件容错能力更强,无需专人管理。嵌入式系统将功能集中到一个体积较小的设备内，系统的实时性、稳定性、可靠性大大提高，所以无需专人管理。 3、软件固化在FLASH中,不可修改,可靠性高. 4、使用嵌入式实时操作系统，系统开关机快。 5、软硬件成本低。嵌入式系统采用一体化的硬件结构和专用的操作系统，用户不需要支付软件费用,总体成本较低.6、机械尺寸较小，结构简单紧凑.一体化的设计使整个系统结构简单，体积小，重量轻，同时也提高了系统的稳定性和可靠性。3.1。8拼接方式任意选择，使用场所适应性强。LCD拼接墙，除了拼接数量任意选择外（mn），屏的大小亦有多种选择，满足不同使用场所的需要。LCD拼接墙采用最新的嵌入式硬件拼接技术，拼接单元数理论上可以达到无限多单元,目前工程实践已达二百多单元.3.1。9灵活多变的拼接显示组合功能液晶拼接墙可以根据不同用户、不同使用环境的要求进行个性化设计,可以选择单屏显示、整屏显示、任意组合显示、图像漫游、图像叠加、图像拉伸等功能。3。1.10先进的屏幕参数自动高校功能针对液晶拼接墙使用的液晶单元中液晶屏及驱动电路可能出现的离散性问题,液晶拼接墙使用了自主研发的先进的拼接墙系数(亮度、对比度、色度、白平衡）自动调校功能，从而保证了整幅拼接屏幕的色彩一致性和亮度的均匀性.3。1。11稳定运行寿命超长,维护成本低液晶显示技术是目前最优异的平板显示技术之一,尤其是拼接墙使用的液晶屏，其灯管具有超过50000小时的使用寿命，长时间工作后图像稳定没任何变化。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。DID液晶拼接单元配备有自动温度控制电路设计，可根据屏幕实际工作温度自动调节散热风扇的散热能力，在保证屏幕工作安静的同时，使DID液晶屏幕始终在最佳工作温度,提高了整机可靠性，有效延长屏幕的使用寿命。3。1.12美观的墙体结构LCD拼接墙厚度不超过300mm(46），可以选用立柜和壁挂两种安装方式，适应不同使用场所的应用要求。拼接墙机柜采用全钢结构,坚固牢靠；拼接屏挂入式安装，简单方便,整体结构紧凑大方、节省空间.3.1。13环保健康LCD液晶拼接墙发热量小、无辐射、无闪烁、不伤眼、不含有害物质（如铅、汞、镉和六价铬等），是新一代的环保健康拼接墙，在欧美一些发达国家， LCD拼接墙已成为主流显示设备。3。2系统功能金三立全系列产品还能与市场上所有的矩阵系统实现互通互控，实现各种图像显示预案的管理和运行。首创“双重拼接”功能,即每个46寸的液晶单元除能实现MN最大255个一级单元的有缝大拼接外，还能在每个46寸的液晶里面实现22的无缝小拼接，使每个46寸的液晶变成4个23寸的能接受全高清输入的二级单元，具备4套完整的全输入接口，并能参与到一级单元的拼接中，LCD的“双重拼接”功能，解决了因为普通液晶拼接墙能变大却不能变小而导致的没有足够单元数量来显示所有摄像机信号的矛盾，也解决了传统的大小屏幕混合使用的电视墙不美观、安装麻烦、显示效果差、整体性能不够强大的弊病。大屏幕拼接器主要功能是逻辑上将一个完整的图像信号划分成MN块后分配给MN个视频显示单元，完成用多个视频显示单元组成一个超大屏幕动态图像显示系统。它可支持多种视频设备的同时接入，如:DVD、摄像机、卫星接收机、机顶盒、标准VGA信号。在大屏幕系统中，大屏幕拼接控制系统作为系统信号处理的核心，在很大程度上决定了整个系统的显示效果,显示质量，操作的灵活性以及可靠性。因此，在此方案中，根据技术规范和要求，我们采用了自主开发研制的大屏幕拼接控制处理器，利用大屏幕拼接控制处理器输出的数字AVI信号，拼接单元可以直接显示图像，而不需进行信号的数模/模数处理，消除了信号的延时和抖动，保证画面的高质量。3.2。1控制器概述大屏幕拼接控制器采用纯硬件架构配合高性能的图像处理模块,连接组合成液晶大屏幕拼接系统。 大屏幕拼接控制器采用目前最先进的专用高速图像处理芯片, 把视频AV/VGA 的信号数码化分割为多个显示单元, 并以标准AVI格式输出到液晶拼接单元上显示, 处理过程完全硬件化，不需要电脑和启动软件等操作， 非常简便。大屏幕拼接控制器采用纯硬件架构,没有操作系统,不会感染任何病毒。采用了多总线并行处理，功能极为强大。 屏幕拼接控制器具备视频处理能力，支持多路视频输入，以单台屏幕形式动态、实时地高质量显示计算机/视频图像，这些视频窗口和计算机画面可以混合同屏显示,提供了强大的信息显示能力。大屏幕拼接控制器是利用成熟的计算机软件技术和相关计算机硬件技术研发的组合大屏幕显示控制系统。可以驱动整个阵列，实现整个阵列分路计算机信号的组合显示，如同一个特大的显示器，支持几百万甚至几千万的显示像素.处理器的虚拟屏特征，把组合显示屏作为单一的逻辑屏,可通过鼠标和键盘进行直接操作。在虚拟屏模式下，用户可以在组合显示屏上开窗，自由地跨屏移动和缩放.金三立拼接控制器，也称图像控制处理器，主要针对拼接系统的解决方案。可结合所有可视的数据源以可移动、可缩放的窗口形式在虚拟墙上显示出来,显示设备包括液晶监视器、液晶拼接单元、等离子、LCD屏幕、DLP拼接系统等，信号包括AV、RGB、DVI、VGA、HDMI、YPbPr、网络等多种信号源。所有信号源都由直观易用的软件界面完整控制。 多屏幕拼接控制器适用于主要面对安防行业，企业展示、会议室、指挥中心等场所使用.3。2.2大屏幕拼接控制器的功能及特点1) 插卡式结构,扩展方便.单机最大可以支持72个大屏幕显示2) 全硬件架构，无操作系统，无病毒感染风险，安全性好。3) 支持多种信号、多种视频输入模式，包括复合视频（DVD或摄像头信号）、VGA （dsub15）、DVI、HDMI,支持多种输出模式，包括DVI输出.4) 边缘控制融合技术，根据不同的情况,拼接出完美的图像.5) 图象参数的亮度、对比度、色度、平滑的自动调整.6) 用户可在屏幕的任意位置打开多个活动窗口，所有窗口应能任意移动，放大、缩小，同时保证画面在缩、放、移动情况下细节不丢失，如字符不缺笔画等。 视频窗口可任意缩放、全屏幕漫游，支持PAL/NTSC,自动识别并跟踪制式的变化。 窗口可任意缩放、全屏幕漫游、叠加，支持640480到19201200的分辨率.7) 多种控制方式：包括RS232串口以及以太网远程控制多RGB信号实时并行处理。8) 支持远程多用户操作:用户通过局域网可用单鼠标或多鼠标和键盘操作大屏幕，实现大屏幕拼接，多个操作人员可以用各自桌面的鼠标和键盘交互操作大屏幕，在大屏幕上打开或关闭视频窗口，改变窗口位置及大小等。9) 控制中心等应用系统能在大屏幕上清晰的显示，同时不影响用户系统的正常使用。软件拼接系统可以保证分辨率的叠加，使小屏显示不下的图形在整屏上清晰的显示。10) 每台大屏幕显示器的画面、功能应可任意定义，大屏幕显示调出画面反应时间短。11) 系统具有二次开发功能，可根据用户的具体要求，在控制器及软件原代码基础上进行二次开发。12) 拼接系统可靠安全，具备724小时工作能力。可配备双电源、风扇、能够热更换。保证系统工作的稳定.13) 操作界面直观、易用,图形信号调用和控制与用户应用程序无关,确保用户系统的安全。3.2。3纯硬件控制器的特色在拼接控制器领域,拼接控制器最早出现形式是基于电脑的是插卡式。为了更好的满足市场需求一些厂家着手研发了更具专业性的基于嵌入式操作系统的控制器从一定程度上提高了处理速度、提升了画质，但是并没有从根本上解决问题尤其是在拼接单元数量较大时所受制约无法解决。金三立最新的拼接控制器完全采用模块化设计的纯硬件架构，各个通道具有独立的图形处理能力，标示着当今最先进的处理技术。金三立最新纯硬件控制器和国内外传统控制器的比较如下：名称金三立纯硬件拼接控制器嵌入式拼接控制器器插卡式拼接拼接器操作系统无硬件嵌入式操作系统，采用FPGA运行,容易死机。Windows操作系统，系统常常因病毒等原因系统崩溃硬件构成完全模块化设计，系统组成较为简单,系统可靠,可以24小时运行,故障率低;模块化设计，系统组成较为简单；工控机加采集卡，多路输出卡等组成,部件复杂，常常因为个别部件故障导致整机无法运行；系统总线自主研发的高速总线，各通道独立处理，可同时处理多路RGB信号和高清信号;高速总线，各通道独立处理，为同时多路RGB信号，需要丢像素压缩;受限于PCI传输总线的限制，不能同时处理多路RGB信号，单信号的采集也不能超过123M输入信号所有输入信号可在CBD显示区域内实现画中画，画外画平铺，窗口叠加,窗口缩放、跨屏漫游、透视等功能，信号实时性不受影响.输入信号可在任意单个或多个屏上拉伸、缩放、跨屏漫游、叠加，需要对信号压缩丢像素处理以便保证信号显示的实时性.信号漫游、叠加功能受限RGB输入信号自动判别各种VGA格式信号,同时同步进行多路VGA信号实时全采集,无压缩，无丢帧处理对VGA格式进行压缩,丢像素处理,多VGA画面同时显示时画面不流畅；无法接受DVI数字信号；最多同时显示两路RGB信号,且受限于带宽，播放高数据流量动态图像时，画面速度会明显变慢VIDEO输入信号自动判别各类格式信号，动态补偿,去隔行处理,无运动锯齿,无拖尾,图像清晰流畅,色彩艳丽；可接收YUV，YC，VIDEO等格式的视频信号,NP自适应，动态补偿；图经处理后质量好，画面速度不受影响图像未经处理直接采集输出，效果比较差，且一般不能跨窗口漫游图像效果CBD显示技术,窗口无毛边,运动画面自动补偿,无锯齿运算能力有限,窗口毛边,运动有锯齿；运算能力有限, 窗口毛边，运动画面有锯齿；窗口控制功能独有窗口透视模式，并画外画平铺,画中画，叠加,漫游有限的窗口模式有限的窗口模式系统控制软件可视化，所见即所得操控软件软件复杂，调试麻烦软件复杂，调试麻烦3。2.4超强中控软件全系列产品皆可使用为娱乐行业、安防行业量身订做的中控软件集中统一控制，可进行手动定时巡航报警预案设定和万花筒演示、智能温控及报警、通讯故障自动检测、框架补偿及遮挡选择等功能，带来极大的便利性并实现丰富的增值功能.该软件结合工程安装上的特点开发完成。采用目前软件设计的前沿理念,摒弃传统拼接器控制软件复杂的调试要求， 对拼接过程实现自动运算,对窗口控制过程采用所见即所得的操作界面，避免传统的拼接器软件繁琐复杂的预设过程;简单易用！支持液晶单元的所有功能操作全面、灵活、快捷的信号源管理,支持图像拼接、数字漫游跨屏显示管理3.2。5系统显示功能 通过直通的视频信号显示单元配备1路标准视频输入接口,可以在不依赖外部控制器的情况下直接输入并在组合屏上以屏幕为单位显示视频图像，图像格式支持PAL/NTSC制式.通过显示屏的内置图像处理模块,直通的复合视频信号除了可以单屏显示以外，还可以MN方式实现任意多屏拼接显示，及全屏显示。 接入图像拼接控制器的视频信号本系统图像控制器处理的输入视频信号可以窗口形式同时显示于大屏幕上.视频窗口可以实现单屏显示、任意大小显示、跨屏显示、整屏漫游、任意缩放等显示功能,并且可以实现视频图像的分组切换、巡检、预案显示等功能。
