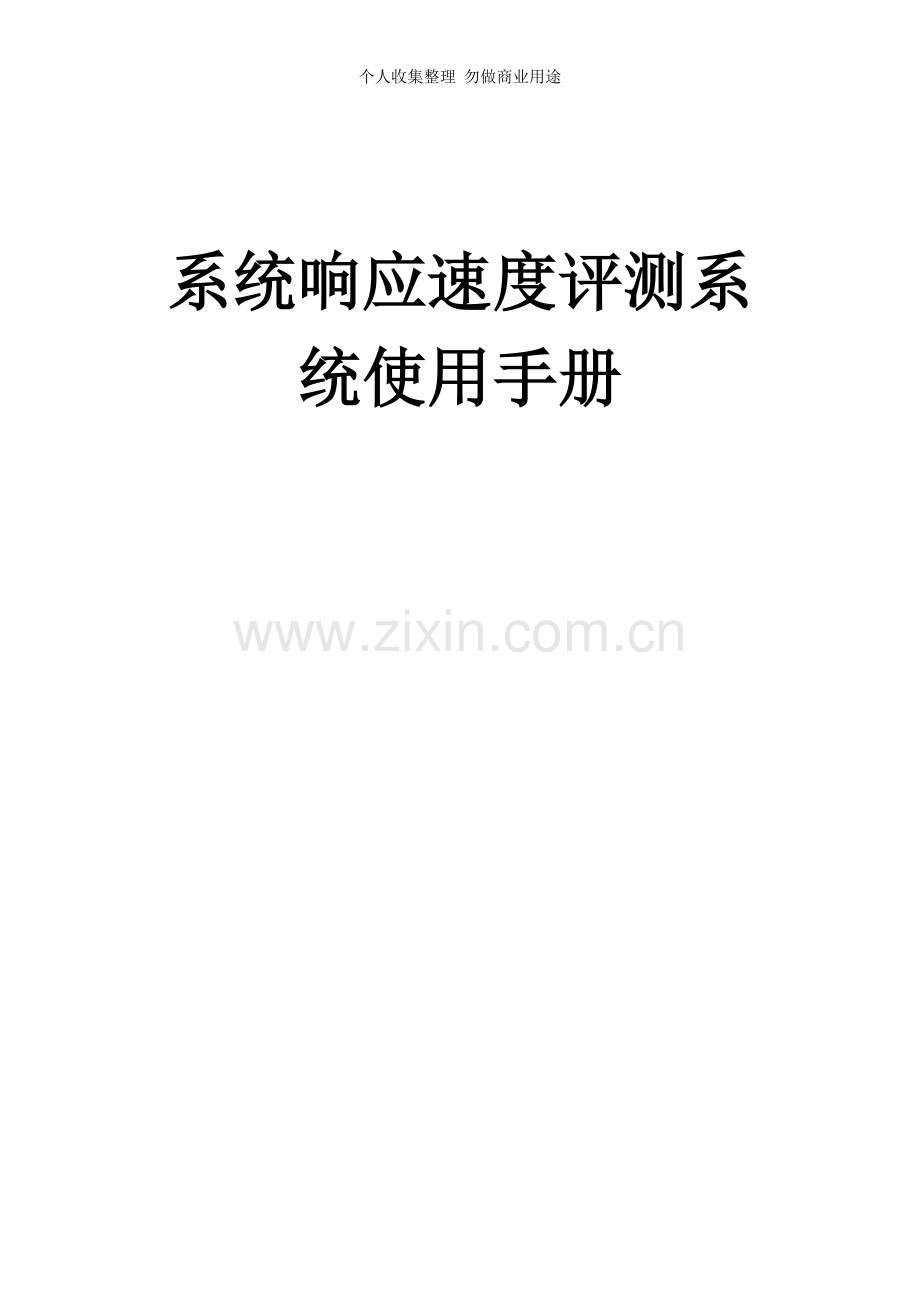

系统响应速度评测系统使用手册.doc

个人收集整理 勿做商业用途系统响应速度评测系统使用手册目录一 概述：3二 基本功能介绍32。1 Overview(概要)42.2 Header(报头）62。3 Cookies92。4 Cache(缓存）112.6 POST Data122。7 Content152。8 Stream152.9 系统请求信息框172。10 Record232.11 Stop232.12 Clear232.13 Summary242。14 Find252.15 Filter252.16 Save262.17 Help26一 概述：系统响应速度评测系统强大的网页数据分析工具.集成在Internet Explorer工具栏.包括网页摘要.Cookies管理。缓存管理。消息头发送/接受.字符查询。POST 数据和目录管理功能.报告输出 系统响应速度评测系统 是一款能够收集并显示页页深层信息的软件。它不用代理服务器或一些复杂的网络监控工具,就能够在显示网页同时显示网页请求和回应的日志信息。甚至可以显示浏览器缓存和IE之间的交换信息.集成在Internet Explorer工具栏。只需要选择相应的网站，软件就可以对网站与IE之间的需求回复的通讯情况进行分析并在同一界面显示其相应日志记录。每一个HTTP记录都可以详细的分析其 Cookies、消息头、字符查询等信息。支持HTTPS及分析报告输出为XML、CSV等格式。二 基本功能介绍启动系统响应速度评测系统从IE的“查看“浏览器栏”“系统响应速度评测系统”启动系统响应速度评测系统。如下图所示：以下是系统响应速度评测系统程序界面以下用登录我的邮箱mail.163。com例子来展示系统响应速度评测系统：点击“Record”后，在IE打开需要录制的网址,mail。，输入用户名,密码后完成登录操作2.1 Overview（概要）表示选定某个信息显示其概要信息如上图红框所示：URL: http:/mimg.163。com/external/closea_d。jsResult：200请求的URL是http：/mimg。163。com/external/closea_d。js ，返回的Htpp状态代码结果200，表示成功;Resync URL Browser requested refresh if changed - 浏览器请求的URLStarted At 2008-Jan04 09：21：09。422 (local time）请求开始时间(实际记录的是本机的时间）Connect Connect to IP address 218.107。55.86请求的网址的IP地址Http Request Unconditional request sent for http：/mimg。163。com/external/closea_d.jsHttp请求,当浏览器向Web服务器发出请求时,它向服务器传递了一个数据块，也就是请求信息Http ResponseHeaders and content returnedHttp响应，当浏览器接受到web服务器返回的信息时2.2 Header（报头）表示从Web服务器发送和接受的报头信息;http：/g1a90。mail.163。com/a/p/main。htm?sid=UBDCcOJJDknBulMFzSJJipPzfROMNqHO如上图红框所示：Http请求头发送信息Headers Sent valueRequestLine GET /external/closea_d。js HTTP/1。1以上代码中“GET”代表请求方法，“closea_d.js表示URI,“HTTP/1.1代表协议和协议的版本。Accept */*指示能够接受的返回数据的范围， */表示所有Accept-Encoding gzip, deflateAcceptEncoding表明了浏览器可接受的除了纯文本之外的内容编码的类型，比如gzip压缩还是deflate压缩内容。AcceptLanguage zh-cn表示能够接受的返回数据的语言Connection Keep-Alive保持Tcp请求连接备注：在HTTP工作开始之前，Web浏览器首先要通过网络与Web服务器建立连接，该连接是通过TCP来完成的，该协议与IP协议共同构建Internet，即著名的TCP/IP协议族,因此Internet又被称作是TCP/IP网络。HTTP是比TCP更高层次的应用层协议,根据规则,只有低层协议建立之后才能，才能进行更层协议的连接，因此，首先要建立TCP连接,一般TCP连接的端口号是80Cookie vjuids=1b9063da8.1173d33f879。0.9aab8b85a459d； vjlast=1199406314； _ntes_nnid=a1e69963f40453af8a9ad171cc4cd8da，0|tech|； NTES_UFC=3000000100000000000000000000000000000000000000000000000000000000； Province=021； City=021； ntes_mail_firstpage=normal； NTES_SESS=68LUOUH9ewcCBFyN5OXZ_0qf。_IOMCkFscaGYrooXpjtVF7r8Vx7jAzg7HGdWo00GQEn1ZmrZcX7FMAXnb052r8XOFZZYk.hN; NETEASE_SSN=mayingbao2002; NETEASE_ADV=11&23&1199409658752； Coremail=VDeAMrrrDFaTaXCVwJiXXsRLSLkbLhZXXZGqPJkEXFKNt Cookie没什么说的就是客户端记录相关信息Host 请求连接的主机名称Referer Http:/g1a114。mail。 包含一个URL,用户从该URL代表的页面出发访问当前请求的页面UserAgent Mozilla/4.0 (compatible； MSIE 6.0； Windows NT 5.1； SV1； 。NET CLR 1。1。4322; .NET CLR 2。0.50727） 客户端标识浏览器类型Http请求头返回信息Headers Received ValueStatusLineHttp/1。0200 ok表示Http服务端响应返回200 Accept-Ranges bytesHttp请求范围的度量单位Age 117表示Http接受到请求操作响应后的缓存时间Cache-Controlmaxage=3600一个用于定义缓存指令的通用头标Connection keep-alive保持Tcp请求连接Content-Type application/x-javascript标明发送或者接收的实体的MIME类型Date Fri, 04 Jan 2008 01：12：26 GMT发送HTTP消息的日期Etag ”10f470-734b32eb00”一种实体头标,它向被发送的资源分派一个唯一的标识符Expires Fri, 04 Jan 2008 02:12:26 GMT指定实体的有效期LastModified Fri, 04 Jan 2008 01：01:00 GMT指定被请求资源上次被修改的日期和时间Server Apache一种标明Web服务器软件及其版本号的头标X-Cache HIT from mimg68。 表示你的httprequest是由proxyserver回的2。3 Cookies显示Cookies信息如上图所示City=021，其实是我163邮箱中设置城市信息值，在Cookies中记录为021(代表上海这个城市)备注：什么是cookie？Cookie是一种在客户端保持HTTP状态信息的技术，Cookie是在浏览器访问WEB服务器的某个资源时，由WEB服务器在HTTP响应消息头中附带传送给浏览器的一片数据，WEB服务器传送给各个客户端浏览器的数据是可以各不相同的.浏览器可以决定是否保存这片数据，一旦WEB浏览器保存了这片数据,那么它在以后每次访问该WEB服务器时，都应在HTTP请求头中将这片数据回传给WEB服务器。显然,Cookie最先是由WEB服务器发出的，是否发送Cookie和发送的Cookie的具体内容,完全是由WEB服务器决定的。Cookie在浏览器与WEB服务器之间传送的过程如图所示。2。4 Cache(缓存)显示在请求完成前后的浏览器缓存里URL地址栏里的详细信息3。5 Query String（查询字符串）显示查询字符串被用在是传递参数url中如下图所示：http：/如上面的红框中显示的mayingbao2002字符串，是存在于请求的URL传递的参2。6 POST Data显示通过Post方式数据信息以下是mail.163。com登录过程中POST Data，如下图所示:https：/reg。163。com/logins。jsp？type=1&url=http:/fm163。上面的红框：application/xwwwformurlencoded表示，post方式默认提交数据编码备注:以下为Post方式提交数据编码几种方式：text/plain以纯文本的形式传送application/xwwwform-urlencoded默认的编码形式，即URL编码形式multipart/form-dataMIME编码，上传文件的表单必须选择该Mime Type指的是如text/html，text/xml等类型MIME（Multipurpose Internet Email Extension），意为多用途Internet邮件扩展,它是一种多用途网际邮件扩充协议，在1992年最早应用于电子邮件系统,但后来也应用到浏览器。服务器会将它们发送的多媒体数据的类型告诉浏览器，而通知手段就是说明该多媒体数据的MIME类型，从而让浏览器知道接收到的信息哪些是MP3文件，哪些是JPEG文件等等。当服务器把把输出结果传送到浏览器上的时候,浏览器必须启动适当的应用程序来处理这个输出文档。在HTTP中，MIME类型被定义在head、/head部分的Content-Type中。数据类型MIME类型超文本标记语言文本 。htm，.html文件text/html（数据类别是text,种类是html，下同）纯文本，.txt文件text/plainRTF文本，。rtf文件application/rtfGIF图形，.gif文件image/gifJPEG图形，。jpeg, 。jpg文件image/jpegau声音，。au文件audio/basicMIDI音乐,mid,.midi文件audio/midi,audio/x-midiRealAudio音乐，。ra， .ram文件audio/xpn-realaudioMPEG，。mpg，.mpeg文件video/mpegAVI，.avi文件video/x-msvideoGZIP，。gz文件application/xgzipTAR，.tar文件application/xtar如上图红圈所表示,可以看到POST Data 中的password和username数据；备注：get方法和Post方法区别GET方法GET方法是默认的HTTP请求方法，我们日常用GET方法来提交表单数据，然而用GET方法提交的表单数据只经过了简单的编码，同时它将作为URL的一部分向Web服务器发送，因此，如果使用GET方法来提交表单数据就存在着安全隐患上.例如Http：/127.0.0。1/login.jsp?Name=zhangshi&Age=30Submit=%ccE+%BD%BB从上面的URL请求中，很容易就可以辩认出表单提交的内容.(？之后的内容）另外由于GET方法提交的数据是作为URL请求的一部分所以提交的数据量不能太大POST方法POST方法是GET方法的一个替代方法,它主要是向Web服务器提交表单数据,尤其是大批量的数据。POST方法克服了GET方法的一些缺点。通过POST方法提交表单数据时，数据不是作为URL请求的一部分而是作为标准数据传送给Web服务器，这就克服了GET方法中的信息无法保密和数据量太小的缺点。因此，出于安全的考虑以及对用户隐私的尊重，通常表单提交时采用POST方法.2。7 Content统计显示收到的Http响应信息如下图所示:可以查看https:/reg。页响应具体内容：2。8 Stream显示客户端发送的数据，然后服务器端返回的数据客户端发送总数据：901 bytes sent to 218。107.55。86:80客户端接受到服务器端返回总数据：247 bytes received by 192.168.52。188.10720以下用请求一个mail。中的Logo图标为例说明:http：/mimg.163。com/logo/163logo.gif左边:客户端向服务器端发送数据流1 GET /logo/163logo.gif HTTP/1.1以上代码中“GET”代表请求方法,“closea_d.js表示URI,“HTTP/1.1代表协议和协议的版本。2 Accept: */*指示能够接受的返回数据的范围, */*表示所有3 Referer： http:/g1a114。mail。163。com/a/f/js3/0712240954/index_v6。htm包含一个URL,用户从该URL代表的页面出发访问当前请求的页面4 Accept-Language: zhcn表示能够接受的返回数据的语言5 Accept-Encoding： gzip, deflateAcceptEncoding表明了浏览器可接受的除了纯文本之外的内容编码的类型，比如gzip压缩还是deflate压缩内容。6 UserAgent： Mozilla/4。0 （compatible； MSIE 6。0; Windows NT 5.1； SV1; 。NET CLR 1。1。4322； .NET CLR 2.0.50727）客户端标识浏览器类型7 Host: mimg。访问地址主机标识地址8 Connection: Keep-Alive保持Tcp连接（前台已有备注,这里不做说明）9Cookie： vjuids=-1b9063da8.1173d33f879.0.9aab8b85a459d; vjlast=1199406314； _ntes_nnid=a1e69963f40453af8a9ad171cc4cd8da,0|tech; NTES_UFC=3000000100000000000000000000000000000000000000000000000000000000； Province=021; City=021； ntes_mail_firstpage=normal; NTES_SESS=68LUOUH9ewcCBFyN5OXZ_0qf。_IOMCkFscaGYrooXpjtVF7r8Vx7jAzg7HGdWo00GQEn1ZmrZcX7FMAXnb052r8XOFZZYk.hN； NETEASE_SSN=mayingbao2002； NETEASE_ADV=1123&1199409658752； Coremail=VDeAMrrrDFaTaXCVwJiXXsRLSLkbLhZXXZGqPJkEXFKNt； wmsvr_domain=g1a114.mail。个人收集整理，勿做商业用途Cookies没什么说的,前面已列举了右边:服务器端向客户端返回数据流1 HTTP/1。0 304 Not Modified服务器告诉客户,原来缓冲的文档还可以继续使用。2 Date： Mon， 31 Dec 2007 21：42:27 GMT发送HTTP消息的日期3 Content-Type： image/gif服务器返回请求类型是image/gif4 Expires: Wed， 30 Jan 2008 21:42：27 GMT指定实体的有效期5 LastModified： Wed, 19 Apr 2006 03：46:16 GMT指定被请求资源上次被修改的日期和时间6 Age: 5607表示Http接受到请求操作响应后的缓存时间7 X-Cache： HIT from mimg68。nets。com表示你的httprequest是由proxyserver回的8 Connection： keepalive保持Tcp请求连接状态2.9 系统请求信息框菜单区如上图红框所示：Started： 表示开始记录请求一个URL时间Time: 表示记录请求耗费的时间Sent： 表示客户端向服务器端发送请求字节大小Reveived:表示客户端收到服务端发送请求字节大小Method： 表示请求URL方式Result: 表示服务器返回到客户端结果以下是系统响应速度评测系统中http状态码列表200OK/Success status code302Moved temporarily status code304Not modified status code 401Access denied status code404Page or file not foundAbortedInternet Explorer aborted the HTTP request before a response was received(Cache）Content read from cache without sending an HTTP request to the serverERROR_An error occurred such as ERROR_INTERNET_NAME_NOT_RESOLVED2xxSuccessful HTTP status code3xxRedirection HTTP status code4xxClient error HTTP status code5xxServer error HTTP status code详细Http状态查询，可以参考这个态代码 状态信息 含义 100 Continue 初始的请求已经接受,客户应当继续发送请求的其余部分。（HTTP 1。1新） 101 Switching Protocols 服务器将遵从客户的请求转换到另外一种协议(HTTP 1。1新） 200 OK 一切正常,对GET和POST请求的应答文档跟在后面.201 Created 服务器已经创建了文档,Location头给出了它的URL. 202 Accepted 已经接受请求,但处理尚未完成. 203 Non-Authoritative Information 文档已经正常地返回，但一些应答头可能不正确,因为使用的是文档的拷贝（HTTP 1。1新）。 204 No Content 没有新文档,浏览器应该继续显示原来的文档.如果用户定期地刷新页面，而Servlet可以确定用户文档足够新，这个状态代码是很有用的。 205 Reset Content 没有新的内容,但浏览器应该重置它所显示的内容。用来强制浏览器清除表单输入内容（HTTP 1.1新）。 206 Partial Content 客户发送了一个带有Range头的GET请求，服务器完成了它（HTTP 1.1新）. 300 Multiple Choices 客户请求的文档可以在多个位置找到，这些位置已经在返回的文档内列出.如果服务器要提出优先选择，则应该在Location应答头指明. 301 Moved Permanently 客户请求的文档在其他地方，新的URL在Location头中给出,浏览器应该自动地访问新的URL。 302 Found 类似于301，但新的URL应该被视为临时性的替代，而不是永久性的。注意，在HTTP1.0中对应的状态信息是“Moved Temporatily”。 出现该状态代码时，浏览器能够自动访问新的URL,因此它是一个很有用的状态代码.注意这个状态代码有时候可以和301替换使用.例如，如果浏览器错误地请求http:/host/user（缺少了后面的斜杠），有的服务器返回301，有的则返回302。严格地说，我们只能假定只有当原来的请求是GET时浏览器才会自动重定向。请参见307。 303 See Other 类似于301/302,不同之处在于，如果原来的请求是POST，Location头指定的重定向目标文档应该通过GET提取(HTTP 1.1新）。 304 Not Modified 客户端有缓冲的文档并发出了一个条件性的请求(一般是提供If-Modified-Since头表示客户只想比指定日期更新的文档）。服务器告诉客户，原来缓冲的文档还可以继续使用。 305 Use Proxy 客户请求的文档应该通过Location头所指明的代理服务器提取（HTTP 1.1新）。 307 Temporary Redirect 和302（Found）相同.许多浏览器会错误地响应302应答进行重定向，即使原来的请求是POST，即使它实际上只能在POST请求的应答是303时才能重定向。由于这个原因，HTTP 1.1新增了307,以便更加清除地区分几个状态代码：当出现303应答时，浏览器可以跟随重定向的GET和POST请求；如果是307应答，则浏览器只能跟随对GET请求的重定向。（HTTP 1。1新) 400 Bad Request 请求出现语法错误. 401 Unauthorized 客户试图未经授权访问受密码保护的页面。应答中会包含一个WWWAuthenticate头，浏览器据此显示用户名字/密码对话框，然后在填写合适的Authorization头后再次发出请求。 403 Forbidden 资源不可用。服务器理解客户的请求,但拒绝处理它。通常由于服务器上文件或目录的权限设置导致。 404 Not Found 无法找到指定位置的资源。这也是一个常用的应答。 405 Method Not Allowed 请求方法(GET、POST、HEAD、DELETE、PUT、TRACE等）对指定的资源不适用.（HTTP 1。1新） 406 Not Acceptable 指定的资源已经找到，但它的MIME类型和客户在Accpet头中所指定的不兼容（HTTP 1.1新）。 407 Proxy Authentication Required 类似于401，表示客户必须先经过代理服务器的授权。（HTTP 1.1新) 408 Request Timeout 在服务器许可的等待时间内，客户一直没有发出任何请求。客户可以在以后重复同一请求。（HTTP 1.1新） 409 Conflict 通常和PUT请求有关.由于请求和资源的当前状态相冲突,因此请求不能成功。（HTTP 1。1新) 410 Gone 所请求的文档已经不再可用，而且服务器不知道应该重定向到哪一个地址。它和404的不同在于，返回407表示文档永久地离开了指定的位置，而404表示由于未知的原因文档不可用。（HTTP 1。1新） 411 Length Required 服务器不能处理请求，除非客户发送一个Content-Length头。（HTTP 1.1新） 412 Precondition Failed 请求头中指定的一些前提条件失败(HTTP 1。1新）。 413 Request Entity Too Large 目标文档的大小超过服务器当前愿意处理的大小。如果服务器认为自己能够稍后再处理该请求,则应该提供一个Retry-After头（HTTP 1.1新）。 414 Request URI Too Long URI太长（HTTP 1。1新）。 416 Requested Range Not Satisfiable 服务器不能满足客户在请求中指定的Range头。（HTTP 1。1新) 500 Internal Server Error 服务器遇到了意料不到的情况，不能完成客户的请求。 501 Not Implemented 服务器不支持实现请求所需要的功能.例如，客户发出了一个服务器不支持的PUT请求. 502 Bad Gateway 服务器作为网关或者代理时,为了完成请求访问下一个服务器，但该服务器返回了非法的应答. 503 Service Unavailable 服务器由于维护或者负载过重未能应答。例如，Servlet可能在数据库连接池已满的情况下返回503.服务器返回503时可以提供一个Retry-After头。 504 Gateway Timeout 由作为代理或网关的服务器使用，表示不能及时地从远程服务器获得应答。(HTTP 1。1新） 505 HTTP Version Not Supported 服务器不支持请求中所指明的HTTP版本.(HTTP 1。1新）Type: 请求URL的类型以下是系统响应速度评测系统中的URL的类型列表text/htmlNormal html based contenttext/cssCascading style sheetstext/xmlXML data, e.g。 SOAP requests and responsestext/*Any textual content type including all the above typesimage/gifGIF imageimage/jpgJPEG imageimage/*Any image including gifs, jpgs and png filesapplication/xjavascriptJavascriptapplication/Any application content， e。g。 flash files (application/xshockwaveflash)URL:列出请求的URL具体地址以下主要是系统响应速度评测系统菜单区的功能介绍:2。10 Record点击”Record”按钮开始录制Http请求操作2。11 Stop点击”Stop按钮停止录制Http请求操作2。12 Clear点击”Clear”按钮，清除所有录制Log记录如下图所示红框中内容：2.13 Summary点击”Summary按钮,显示或隐藏所有请求信息概述以下用系统响应速度评测系统工具记录打开Perfomance信息如上图所示：Elapsed time Http URL请求时间总和 Network Round Trips没搞明白Downloaded Data 客户端接受到服务器端传来的数据总和Uploaded Data 客户端发送到服务器端数据总和Http compressionsavingshttp数据压缩DNS Lookups DNS解析Tcp Connets Tcp连接Status codes信息如上图所示Cache 表示缓存的数据有4处200 ok 表示Http状态代码200 ok 1处2.14 Find点击”Find”按钮，可以打开一个查询对话框，在日志记录中去搜索字符串2。15 Filter点击Filter按钮， 可以打开一个过滤器对话框,如下图所示2。16 Save点击”Save按钮，可以打开保存对话框,如下图所示：可以保存的格式为.hwl （系统响应速度评测系统 Log文件格式）, .Xml， CVS格式2。17 Help点击”Help”按钮,没什么说的，就是英语Help定位问题技巧 巧用Filter功能过滤信息假设怀疑yun。js有问题，当然你要对js程序要有了解，可使用Filter过滤器,直接将需要的yun。js找出，查看其是否存在问题！
