(完整版)尺寸标注习题

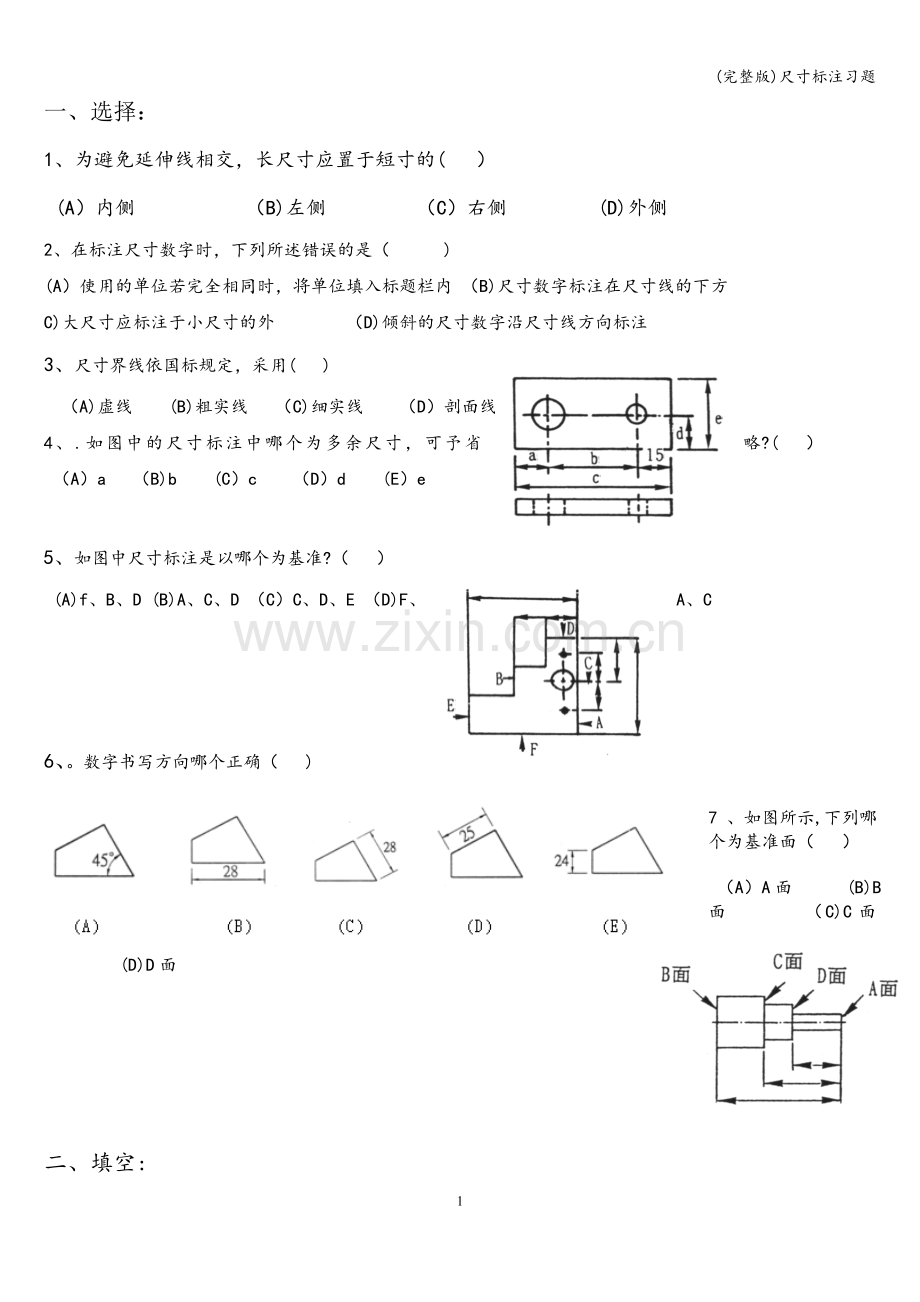

一、选择：
1、为避免延伸线相交，长尺寸应置于短寸的( ）
(A）内侧 （B)左侧 （C）右侧 (D)外侧
2、在标注尺寸数字时，下列所述错误的是（ )
(A）使用的单位若完全相同时，将单位填入标题栏内 （B)尺寸数字标注在尺寸线的下方
C)大尺寸应标注于小尺寸的外 （D)倾斜的尺寸数字沿尺寸线方向标注
3、尺寸界线依国标规定，采用( )
（A)虚线 (B)粗实线 （C)细实线 （D）剖面线
4、.如图中的尺寸标注中哪个为多余尺寸，可予省略?( ）
（A）a （B)b (C）c （D）d (E）e

5、如图中尺寸标注是以哪个为基准?（ ）
(A)f、B、D (B)A、C、D （C）C、D、E （D)F、A、C

6、。数字书写方向哪个正确（ )
7 、如图所示,下列哪个为基准面（ ）
（A）A面 (B)B面 （C)C面 (D)D面

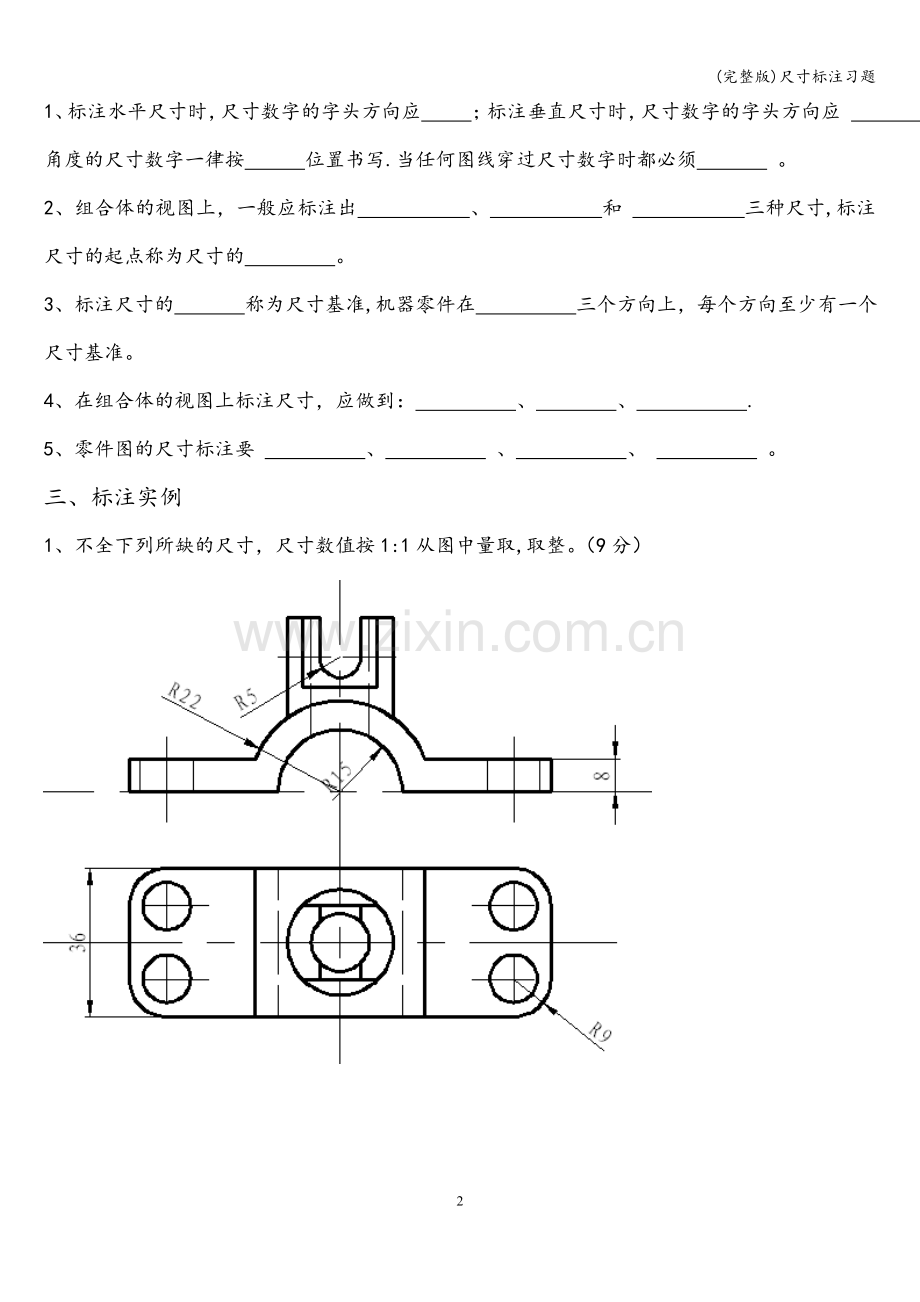

二、填空:
1、标注水平尺寸时，尺寸数字的字头方向应 ；标注垂直尺寸时，尺寸数字的字头方向应 。角度的尺寸数字一律按 位置书写.当任何图线穿过尺寸数字时都必须 。
2、组合体的视图上，一般应标注出 、 和 三种尺寸,标注尺寸的起点称为尺寸的 。
3、标注尺寸的 称为尺寸基准,机器零件在 三个方向上，每个方向至少有一个尺寸基准。
4、在组合体的视图上标注尺寸，应做到： 、 、 .
5、零件图的尺寸标注要 、 、 、 。
三、标注实例
1、不全下列所缺的尺寸，尺寸数值按1:1从图中量取,取整。（9分）

2、补全下图所缺的尺寸，尺寸数值按1：1从图中量取，取整数.（12′)

3、在如图所示的尺寸标注中，下列表述正确的是 （ ）

A、尺寸28是定位尺寸，40是总体尺寸，R12多余。
B、尺寸28是定位尺寸，R12是定形尺寸，40多余。
C、尺寸17是定位尺寸,44是定形尺寸，25是总体尺寸
D、尺寸φ10是定形尺寸，40，25,60都必须标注。
4、补画组合体视图中所缺的尺寸,尺寸数值按1 :1直接从图中量取，并取整数。
