电气助理工程师测验考试试题1.doc

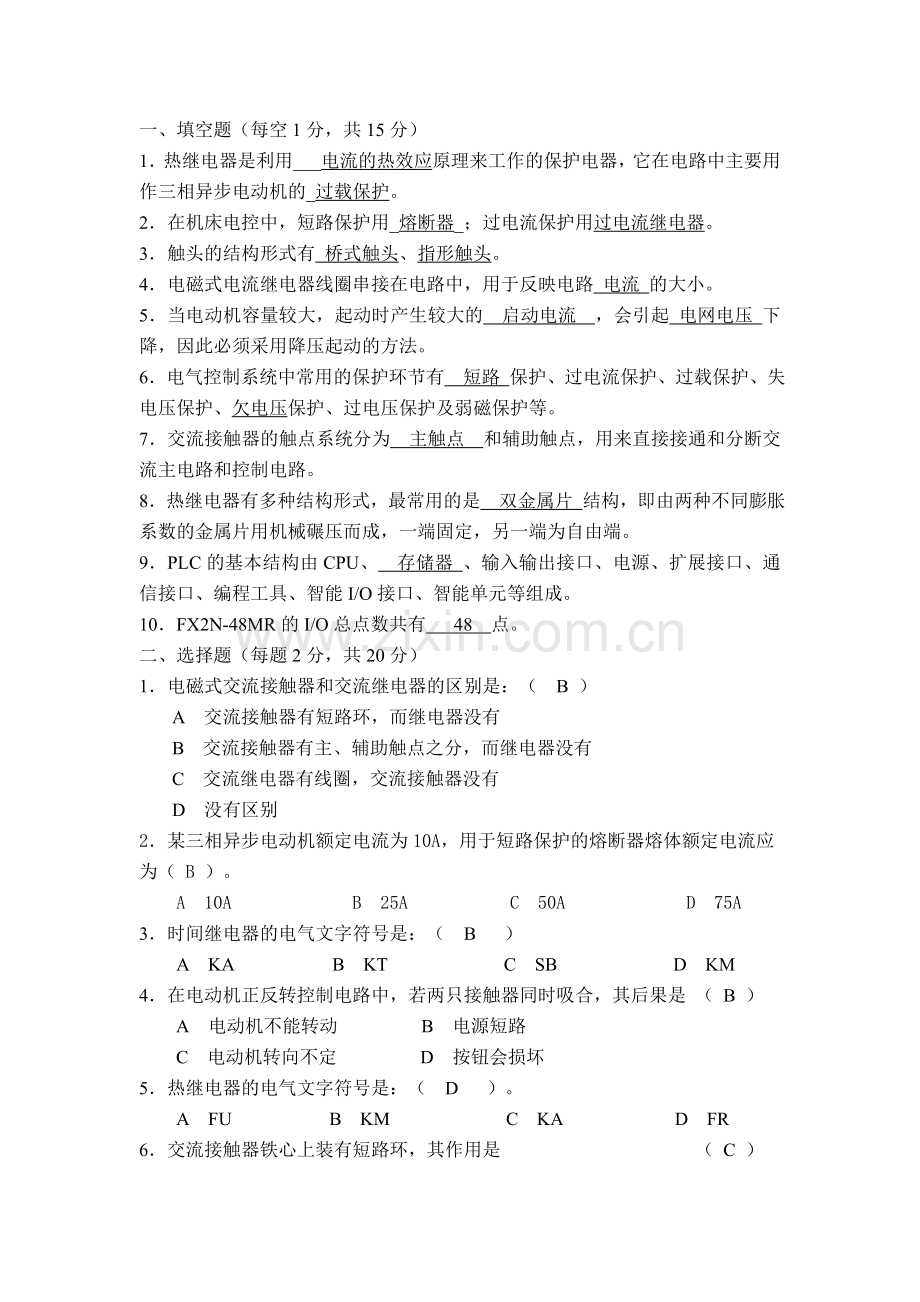

一、填空题（每空1分，共15分）
1．热继电器是利用___电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的_过载保护。
2．在机床电控中，短路保护用_熔断器_；过电流保护用过电流继电器。
3．触头的结构形式有 桥式触头、指形触头。
4．电磁式电流继电器线圈串接在电路中，用于反映电路 电流 的大小。
5．当电动机容量较大，起动时产生较大的 启动电流 ，会引起 电网电压 下降，因此必须采用降压起动的方法。
6．电气控制系统中常用的保护环节有　短路 保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
7．交流接触器的触点系统分为　主触点　和辅助触点，用来直接接通和分断交流主电路和控制电路。
8．热继电器有多种结构形式，最常用的是　双金属片 结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
9．PLC的基本结构由CPU、　存储器 、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
10．FX2N-48MR的I/O总点数共有 48 点。
二、选择题（每题2分，共20分）
1．电磁式交流接触器和交流继电器的区别是：（　B ）
A 交流接触器有短路环，而继电器没有　
B 交流接触器有主、辅助触点之分，而继电器没有
C 交流继电器有线圈，交流接触器没有
D 没有区别
2．某三相异步电动机额定电流为10A，用于短路保护的熔断器熔体额定电流应为（ B ）。
A 10A B 25A C 50A D 75A
3．时间继电器的电气文字符号是：（　B　 ）
A KA　　　　　 B KT　　　　　　 C SB　　　　　　 D KM
4．在电动机正反转控制电路中，若两只接触器同时吸合，其后果是 （ B ）
A 电动机不能转动 B 电源短路
C 电动机转向不定 D 按钮会损坏
5．热继电器的电气文字符号是：（　D　 ）。
A FU　　　　　 B KM　　　　　　 C KA　　　　　　D FR
6．交流接触器铁心上装有短路环，其作用是 （ C ）

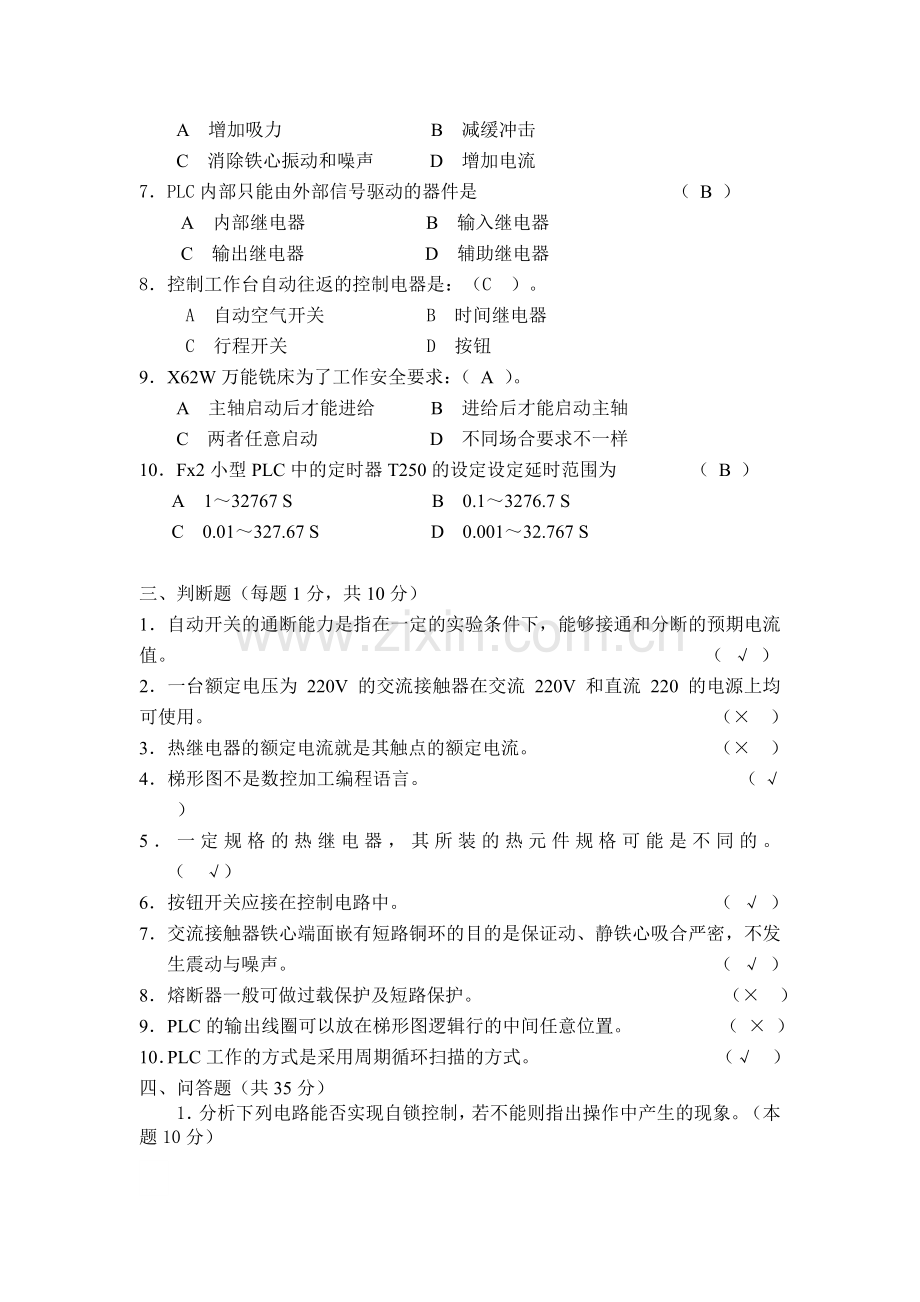

A 增加吸力 B 减缓冲击
C 消除铁心振动和噪声 D 增加电流
7．PLC内部只能由外部信号驱动的器件是 （ B ）
A 内部继电器 B 输入继电器
C 输出继电器 D 辅助继电器
8．控制工作台自动往返的控制电器是：（C ）。
A 自动空气开关 B 时间继电器
C 行程开关 D 按钮
9．X62W万能铣床为了工作安全要求：（ A ）。
A 主轴启动后才能进给 B 进给后才能启动主轴
C 两者任意启动 D 不同场合要求不一样
10．Fx2小型PLC中的定时器T250的设定设定延时范围为 （ B ）
A 1～32767 S B 0.1～3276.7 S
C 0.01～327.67 S D 0.001～32.767 S

三、判断题（每题1分，共10分）
1．自动开关的通断能力是指在一定的实验条件下，能够接通和分断的预期电流值。 （ √ ）
2．一台额定电压为 220V 的交流接触器在交流 220V 和直流 220 的电源上均可使用。 （×　）
3．热继电器的额定电流就是其触点的额定电流。 （× ）
4．梯形图不是数控加工编程语言。 （ √  ）
5．一定规格的热继电器，其所装的热元件规格可能是不同的。　 （ √）
6．按钮开关应接在控制电路中。 （ √ ）
7．交流接触器铁心端面嵌有短路铜环的目的是保证动、静铁心吸合严密，不发生震动与噪声。 （ √ ）
8．熔断器一般可做过载保护及短路保护。　　　　　　　　　　　 （×　）
9．PLC的输出线圈可以放在梯形图逻辑行的中间任意位置。 　　　 　（ × ）
10．PLC工作的方式是采用周期循环扫描的方式。　　　　　　　　　　（√　）
四、问答题（共35分）
1．分析下列电路能否实现自锁控制，若不能则指出操作中产生的现象。（本题10分）

答：
a) 不能，只能点动
b) 能
c) 能自锁但不能停止
d) 不能按SB1出现短路
e) 不能接通电源KM就不断地吸合与释放

2．请将下面梯形图按FX2N系列PLC的指令系统转换为语句指令程序。（本题10分）

答：
0 LD X0 10 AND X5
1 OR Y0 11 LD X10
2 ANI X1 12 AND X11
3 OUT Y0 13 ORB
4 LD X2 14 ANB
5 AND X3 15 OUT Y1
6 LD X6 16 LD X12
7 ANI X7 17 OUT T0 K100
8 ORB 18 AND T0
9 LDI X4 19 OUT Y2

3．画出一台电动机正反转控制电路图，要求有必要的保护环节(包括主回路和控制回路)。（本题15分）
答：

五、综合题（共20分）
下述电路为电动机正反转控制电路（KM1控制电机正转，KM2控制电机反转），试简述其工作原理，分析其优缺点，并对其进行优化改进，画出改进后的控制线路图。

答：
工作原理如下：按下启动按钮SB1或SB2，KM1或KM2得电吸合，主触头闭合并自锁，电动机正转或反转。按下停止按钮SB3，电动机停止转动。
优缺点：设计和操作简单，但是若电动机正在正转或反转，此时按下反转启动按钮SB2或正转启动按钮SB1，KM1与KM2将同时得电主触头闭合，会造成电源两相短路。
为了避免这种现象的发生，可采用联锁的方法来解决，如下图所示。
