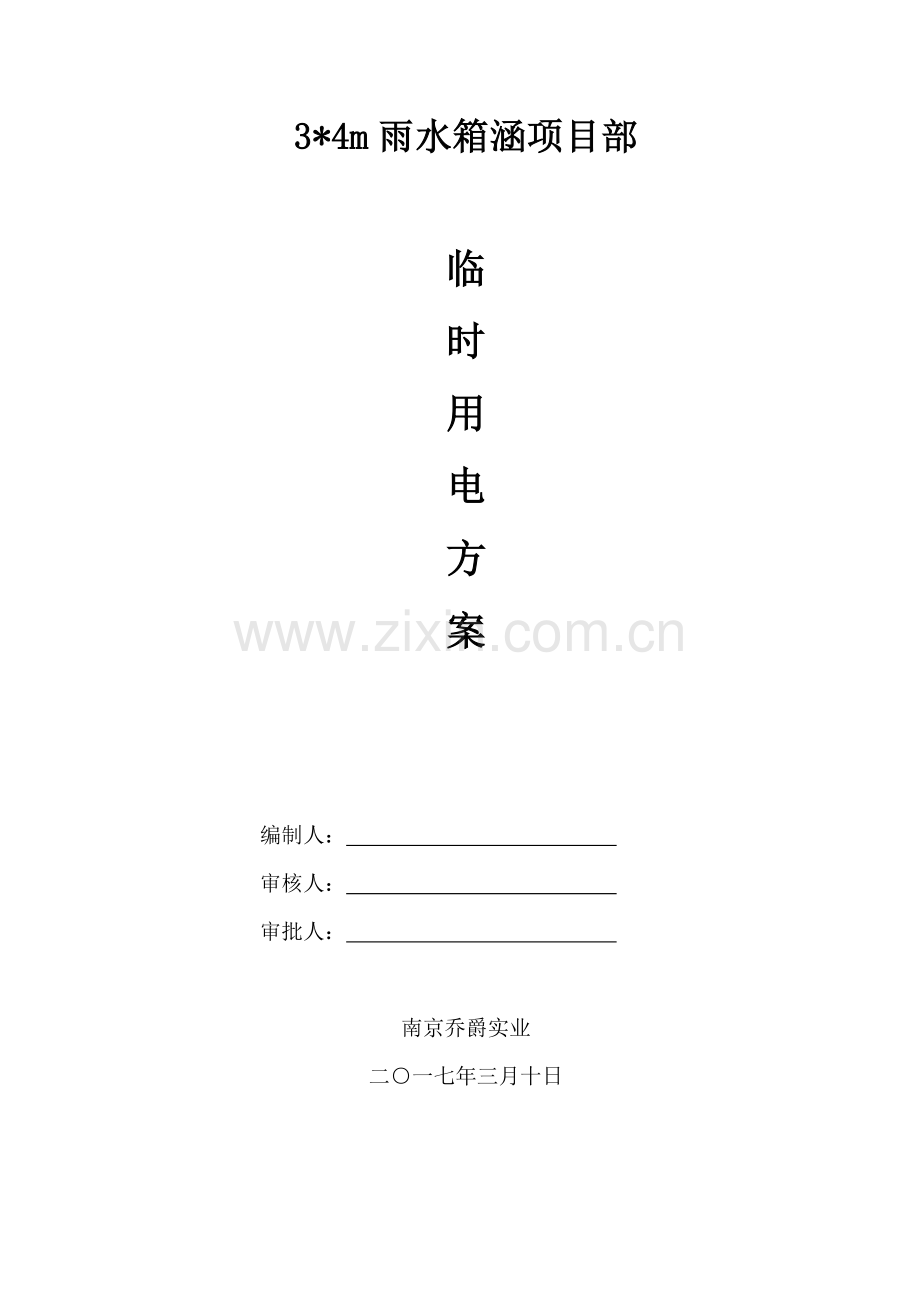

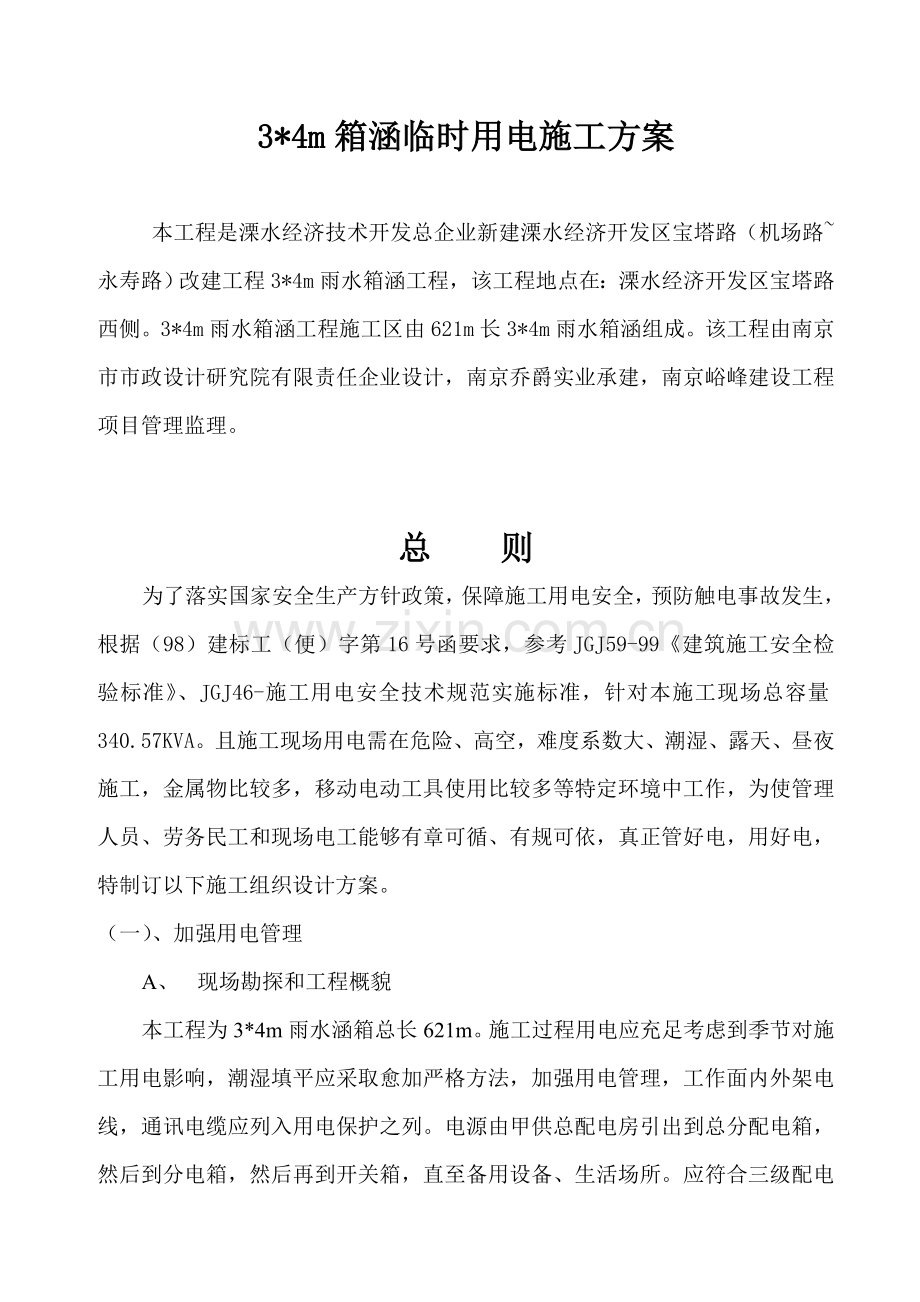

1、3*4m雨水箱涵项目部临时用电方案编制人: 审核人: 审批人: 南京乔爵实业二一七年三月十日3*4m箱涵临时用电施工方案本工程是溧水经济技术开发总企业新建溧水经济开发区宝塔路(机场路永寿路)改建工程3*4m雨水箱涵工程,该工程地点在:溧水经济开发区宝塔路西侧。3*4m雨水箱涵工程施工区由621m长3*4m雨水箱涵组成。该工程由南京市市政设计研究院有限责任企业设计,南京乔爵实业承建,南京峪峰建设工程项目管理监理。总 则为了落实国家安全生产方针政策,保障施工用电安全,预防触电事故发生,根据(98)建标工(便)字第16号函要求,参考JGJ59-99建筑施工安全检验标准、JGJ46-施工用电安全技术规

2、范实施标准,针对本施工现场总容量340.57KVA。且施工现场用电需在危险、高空,难度系数大、潮湿、露天、昼夜施工,金属物比较多,移动电动工具使用比较多等特定环境中工作,为使管理人员、劳务民工和现场电工能够有章可循、有规可依,真正管好电,用好电,特制订以下施工组织设计方案。(一)、加强用电管理A、 现场勘探和工程概貌本工程为3*4m雨水涵箱总长621m。施工过程用电应充足考虑到季节对施工用电影响,潮湿填平应采取愈加严格方法,加强用电管理,工作面内外架电线,通讯电缆应列入用电保护之列。电源由甲供总配电房引出到总分配电箱,然后到分电箱,然后再到开关箱,直至备用设备、生活场所。应符合三级配电两级保护

3、,照明用电单独引出,进线和建筑物之间应保持一定安全距离,并满足安全高度,各用电设备应适合于各用电设备用电要求。B、 依据负荷计算满足用电需要故下列若干设备漏电断路器材必需符累计算式安全载流量才能确保安全用电,符合GB6229-95实施标准,导线载面电气类型、规格应和实际用电符合,和国家检验标准(JGJ59-99)技术要求安全要求相吻合,在使用中应充足考虑同一性对国家电网冲击和对应方法。C、 绘制各类施工用电图依据施工需要,绘制出电气平面和接线系统图。D、 制订安全用电技术方法和防火方法。1、绝缘鉴于施工用电特殊环境,线路架空应符合要求,同时安装前必需进行绝缘测试,不符合要求严禁使用。长久闲置设

4、备,重新启用必需进行测试,移动用电设备必需安装高灵敏漏电断路器。手持电动工具,首次使用必需测试绝缘程度,每使用一段时间应测试隔离高压器材,使用前必需测试。用500M为合格。2、间距(外电高压线防护) 依据现场勘测,在建工程虽有高压线,但施工可避免,固不做外电防护。3、安全用电系统和防火方法(1)本工程临时用电安装、维修、保养必需配置专职电工操作,必需持证上岗。各类用电人员必需掌握安全用电基础知识和熟悉用电设备性能。杜绝不懂电器设备人员操作和玩弄。停用电器设备必需拉闸断电,锁好电箱。开关设备必需由专员操作保管。使用电器设备前必需按要求佩戴好对应防护用具(如绝缘手套、绝缘鞋等)并检验电器装置和防护

5、装置是否完好。严禁带病运转。搬行移动电器设备,必需由电工切断电源后进行。全部电器设备有有效醒目标用电安全标志。电器设备安装后必需进行验收合格后方可投入使用。整个施工现场均采取三相五线制接零保护系统(TN-S接零保护系统),严格实施三级配电二级保护、一机一闸一漏一箱。在潮湿环境中使用设备、手持照明、室外路灯低于4m采取36V安全电压,配电箱设置在就近用电设备,电器开关设备应完好无损,安装平稳,操作简单,使用合理,维护简单。总配、分配、开关箱、三级漏电动作电流应逐层递减,送、关电应按次序操作。(2)加强电器设备防火方法。不使用陈旧老化电缆和电线,合理安装配置电器设备,严禁过载,加强保养管理,预防设

6、备日晒、雨淋。设备装置线路周围不准堆放易燃易爆物品,不准加腐蚀物质,不得使用火源以预防损坏。在配电室和配电箱等设备密集区应设置干粉灭火器和黄砂箱等灭火器具,和触电抢救器材。动火作业要严格动火审批制度。(二)、建立技术档案1、 临时用电施工组织设计编制和修改、变更由专员编制、并全部存档。2、 严格技术交底资料,做到电工等级应同工程难易程度技术复杂性相适应。3、 临时用电工程检验应由上级主管部门验收,并建立自主检、抽查、验收表。4、 做好电气设备试验,检验凭单和调试统计。5、 接地电阻测定统计表,定时检验、复查表、电工巡视维修工作统计应齐全。(三)、设备和电缆1、 电箱均为建工局安监部门推广合格产

7、品。电器设备厂生产建筑用标准电箱。2、 电气设备拟采购安监部门推广产品,采取标准GB6829-95标准,技术等级IEC-755末端分断时间0.1s漏电动作电流1530mA,对尤其潮湿环境中使用设备,手持电动设备宜采取15 mA漏电断路器。3、 电缆:工程采取三相五线建筑专用安全电缆,动力采取三相四线保护电缆,电焊机、对焊机均采取二相三线,照明采取单相三线合格电缆,无老化现象,绝缘等级达成安全电阻值。(四)、安装、使用和维修保养1、 严格根据建设部安全规范和技术要求进行安装。2、 大型设备操作工均持证上岗,小型设备均岗前培训、安全交底,专员保管使用。3、 安装和拆除,应含有对应等级专业技术人员完

8、成并认真做好监护、验收。4、 电气设备严禁带病工作,督促操作勤看细查,多分析,确保使用安全。维修中设备严禁带电维修,定时进行检验和保养,并不定时抽查,同时应认真做好统计,杜绝事故发生,确保安全生产。以上方案若和上级要求和技术规范、安全要求有抵触,按上级要求和技术规范、安全要求实施。(后附系统计算方案)一、现场平面图二级箱 依据现场平面部署图,临时供电设施部署图附后。二级箱弯曲机 弯箍机 切断机 焊接机材料加工区生活区总配电箱总配电房二、负荷计算施工工程工地可分段作业,现场总需系数KX0.55,Cos=0.60,sin=0.85,依据临时电源位置及用电设备分部和现场环境条件等确定总分配箱、分配箱

9、和开头箱位置(临时振捣器、夯机等移动设备使用移动开头箱)。由甲方总用电变配箱低压室到工地总分配箱用1根电缆395+250385mm给二标段2号总分配供电。现场用电参数:1、塔吊 QTZ-40C 28kw 380V JC25 3台2、砼搅拌机 JZ350 5.5kw 380V Cos=0.82 0.8 1台3、钢筋切断机GJ40 3kw 380V Cos=0.83 0.84 2台4、钢筋成型机GL40B 3kw 380V Cos=0.83 0.85 2台5、砼振动机 2.2kw 4台 6、电焊机BX3-630单相 23.3KVA 380V JC=60 2台7、闪光对焊机 80KVA 380v J

10、C=65 Cos=0.87 1台8、圆盘锯 3kw 380V Cos=0.85 2台9、照明 白炽灯、碘钨灯共5.2kw 日光灯、高压镝灯共5.2kw+3.5kw419.2kw计算总公式: S总1 =1 =340.57KVA计算设备容量1、Pe=2 Pe22856kw2、Pe= 3Pe342126 kw3、Pe=1 Pe15.55.5kw4、Pe= 236kw5、Pe236kw6、Pe=42.28.8kw7、Pe=23.30.852=30.68 kw8、Pe=800.851=54.8 kw9、Pe=2 Pe236kw10、Pe=5.2+3.5419.2kw因为7、8号设备为接于线电压(380v

11、)单相设备且不对称容量大于15,所以应依据规范转换。1、依据平面部署图,2号总分配容量计算负荷为(分配箱1、2、3、4)(56+126+5.5+6+6+8.8+30.68+54.8+6+14)313.78kw(取Cos=0.6,则sin=0.85)则PJ2总0.6313.78kw188.27kw Q J2总PJ2总sin=188.270.85KVAR160.03KVAR S J2总=247.09KVA I J2总375.41A(1)2号总配箱至第一分配箱计算负荷:(电梯、镝灯、塔吊、3号分箱) (取Cos=0.6,则sin=0.85)kwPJ1160.540.696.32kw QJ1PJ1si

12、n=96.320.85KVAR81.87KVARSJ1126.41 KVAI J1192.06A(2)2号总配箱至第二分配箱计算负荷:(塔吊、镝灯、电梯、4号分箱) (取Cos=0.6,则sin=0.85)kwPJ2153.240.691.94kw QJ2PJ2sin=91.940.85KVAR78.15KVARSJ2120.67KVAI J2180.34A(3)由1号分配箱至第3号分配电箱计算负荷:(钢筋加工机械、砼搅拌机、移动电箱) (取Cos=0.6,则sin=0.85)kwPJ320.40.612.24kw QJ3PJ3sin=12.240.85KVAR10.4KVARSJ316.06

13、 KVAI J324.4A(4)由2号分配箱至第4号分配电箱计算负荷:(木工加工机械、移动电箱) (取Cos=0.6,则sin=0.85)kwPJ425.90.615.54kw QJ4PJ4sin=15.540.85KVAR13.2KVARSJ420.38KVAI J430.96A三、导线及截面选择因为本工程场地面宽,甲方总配离施工总分配较远,且施工现场用电比较分散,部分设备使用基础是等塔吊拆除后才正式启用,故采取了VV22-0.6/1kV-395+250mm2电缆; 设置了1只总分配箱,并按规范架空。(VV22-0.6/1kV 芯T65 T25 )1、依据选择低压电缆规程,按温长、截流量效验

14、后,二根总电缆满足施工要求:总分配箱 I J1375.41A 查表选择VV-0.6/1kV-395+250 2、 L10.1km I J1192.06A P J196.32kw Q J181.87KVAR 查表初选 VV22-350+225 查表 R01.83/km X00.07/km电压损失 U0P J1 L1+Q J1 L196.320.1+81.870.15.045满足要求,验算后确定选择,故选择VV-0.6/1kV-350+225电缆。 L20.1km I J2180.34A P J291.94kw Q J278.15kVAR查表初选 VV-0.6/1kw-350+225五芯电缆查表

15、R01.83/km X00.07/km电压损失 U0P J2 L2+Q J2 L291.940.1+78.150.14.815满足要求,验算后确定选择,故选择VV-0.6/1kV-350+225电缆。四、各配电箱内开关电器选择和接线依据规范要求,电器安装板上必需设置工作零线(N)和保护零线(PE)端子板,移动开关箱内设接线排。箱体、箱门由两端接压接端子连接软电线连接。A、B、C相、工作零线N、保护零线PE颜色分别为黄、绿、红、淡蓝和黄绿双色。1、总分配箱2开关电器选择(1)按规范总电箱设总隔开关、短路保护、漏电保护三级,依据临时用电规律和特点,选择配电箱为成套成品等特点,在总分配箱2各设总带剩

16、下电流保护断路器CMIL-400/4300B;因其脱扣电流计短路电流可调,可满足前计算负荷值I J1总375.41A。线缆长久许可电流要求。(2)各支线一样同考虑其配电柜可反复使用特点,采取CMIL-400/4300B型带剩下电流保护断路器。(3)因总分配箱出线路在甲方配电房引出时设有剩下漏电保护,故此分配总箱可略去漏电保护一级。(4)隔离开关必需是在无负荷条件下分闸、合闸,其额定容量大于电缆长久截流量。(5)依据前述,总分配箱2开关电器接线图以下:总配箱开关电器选择:1) 设总隔离开关 1只 HD加护罩 3极 400A2) 设总漏电断路器 1只 CMIL-400/4300B 3极 400A3

17、) 设分隔离开关 4只 LDG-200 3极 200A4) 设漏电保护开关 4只 DZ15LE-100/3901 3极 4只单台设备电源电缆选择:1) 对焊机I对焊115.36A查表初选VV22-0.6/1kw-225+116三芯电缆(I126A)2) 镝灯(3.5kw) YC-0.6/1kw-343) 移动箱(3kw) YC-0.6/1kw-34+22.54) 分配箱电源电缆,依据前面公式计算所选电缆 1#、2用VV22-0.6/1kv-350+225 3#、4用VV22-0.6/1kw-310+26分配箱电器接线图:分配箱(1-4)开关电器选择1)设总隔离开关 1只 HD加防护罩 3极 2

18、00A2)设总漏电断路器 1只 DZ20Y-1-200A 3)设分分隔离开关 4只 LDG100 3极 100A4)设分路漏电开关 4只 DZ15LE-63A 总箱到各分配箱电源电缆前已选定,其分配箱至各使用设备开关箱电源线缆以下:(1) 移动箱 YCW-0.6/1kv-34+22.5五芯电缆(2) 电弧焊机 YCW-0.6/1kv-36三芯电缆(2相线1PE线)(3) 圆盘锯 YCW-0.6/1kv-32.5+11.5四芯电缆(4) 钢筋切断机 YCW-0.6/1kv-34+12.5四芯电缆(5) 钢筋成型机 YCW-0.6/1kv-34+12.5四芯电缆各分配箱内开关电器部署如前,仅只容量

19、、规格略有改变,接线系统图同理。开关箱:各分配箱所属开关箱:因为有使用设备为机器设备出厂时即带有,如塔吊开关箱、钢筋成型机开关箱、木工锯开关箱、搅拌机开关箱等,需重新设有开关箱使用设备有移动工具、镝灯照明等少许,购成型移动箱作移动工具,如振捣器、打夯机、抽水泵、移动照明太阳灯等使用。开关箱开关电器接线图:动力开关箱电器:1)设总隔离开关 1只 LDG-1002)设漏电断路器 1只 DE47LE-63A3)设交流接触器 1只 CJ404)接地装置照明开关箱电器:1)设总隔离开关 1只 LDG-100 2P2)设漏电断路器 1或2只 DE47LE-63A 2P3)接零、接地装置接地设计:本工地采取TN-S接零保护系统,对保护接地作反复接地,在每个分配箱和未断处打入接地装置,再接上保护零线。接地体采取长2.5m,直径48mm脚手架钢管,打入地下3m深,每组打2根,用扁钢将接地体连接,测其阻值10为合格,大于10应采取技术处理或加打接地体,接地线采取多股铜线,线径大于对应分配箱输入保护零线截面。 南京乔爵实业 溧水经济开发区宝塔路3*4m雨水箱涵工程项目部 .3.10
