一、作图题

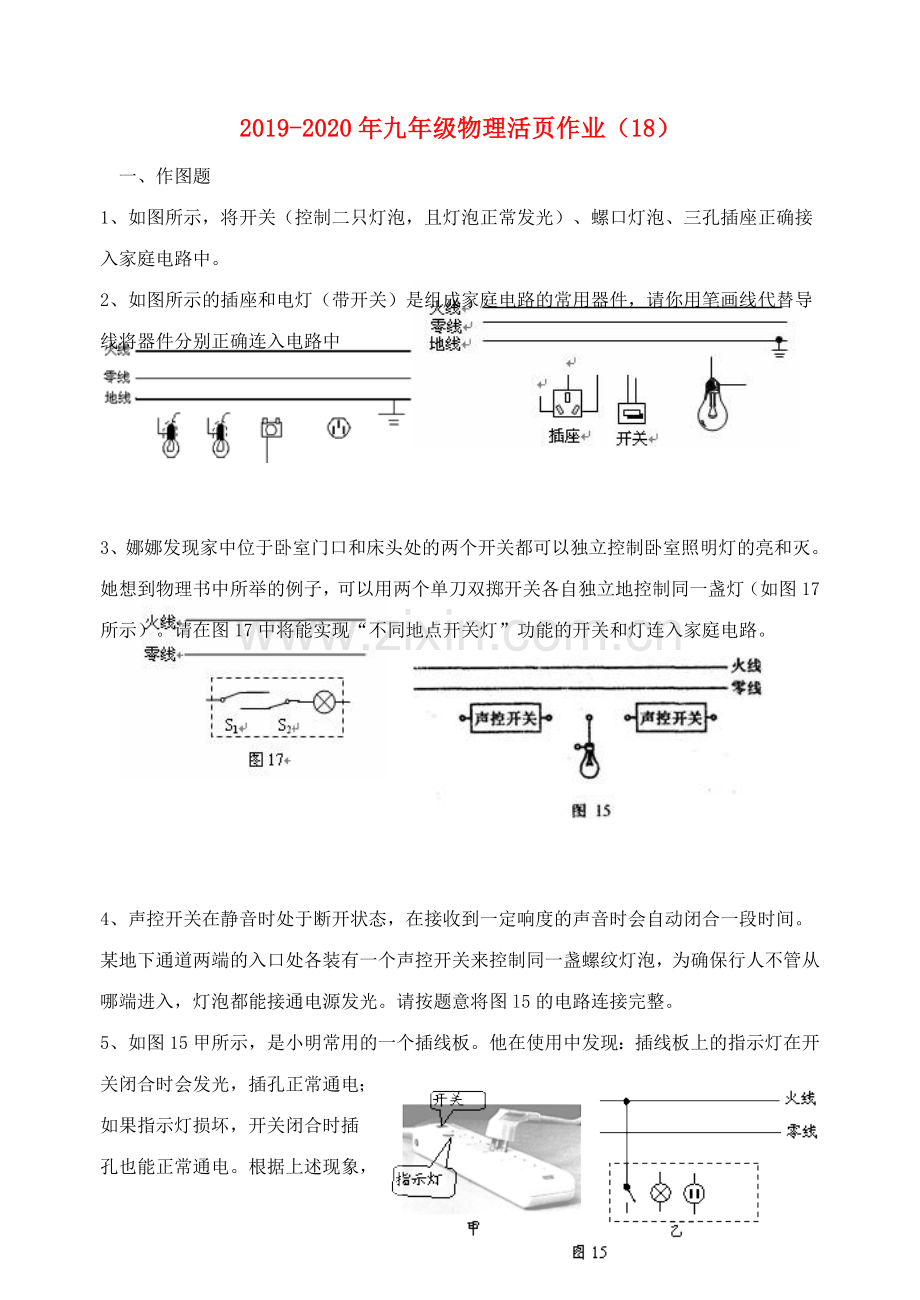

1、如图所示，将开关（控制二只灯泡，且灯泡正常发光）、螺口灯泡、三孔插座正确接入家庭电路中。
2、如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中

3、娜娜发现家中位于卧室门口和床头处的两个开关都可以独立控制卧室照明灯的亮和灭。她想到物理书中所举的例子，可以用两个单刀双掷开关各自独立地控制同一盏灯（如图17所示）。请在图17中将能实现“不同地点开关灯”功能的开关和灯连入家庭电路。

4、声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。请按题意将图l5的电路连接完整。

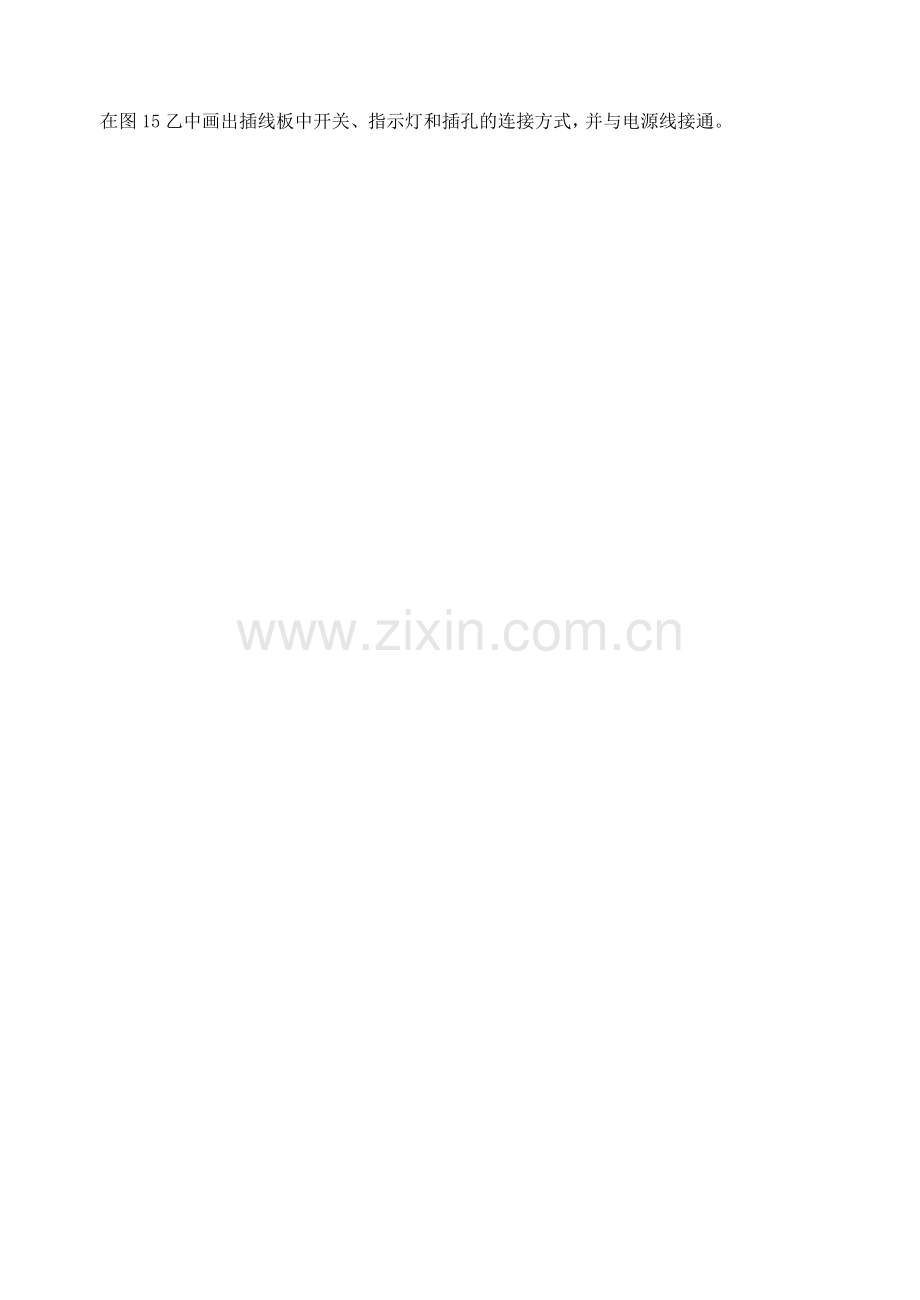

5、如图15甲所示，是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图15乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通。

二、选择题
6、家庭照明用电中，由于意外原因，可能会出现下列三个现象: ①灯头里的两个线头相碰; ② 插座中的两线头相碰; ③开关盒里两线头相碰。其中可能引起保险丝熔断的是 （    ）
A. ①②③        B. ①②           C. ①③         D. ②③
7、 小明家的保险丝经常烧断，原因可能是（    ）
A．用电器使用时间过长 B．有的灯泡灯丝断了
C．有的用电器与线路接触不良 D．因同时使用了大功率的家用电器
8、小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（   ）
A．火线和零线短路 B．灯泡断路
C．灯泡短路 D．导线CD某处断开
9、小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220 V  60 W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是（   ）
A．每盏灯的额定电压变小了       B．每盏灯的额定功率变小了
C．每盏灯的实际功率变小了       D．家庭电路的电压变小了
10、家庭电路中的保险丝烧断了，原因可能是（    ）
A．电路短路     B．有人触电    C．灯泡的灯丝断了       D．零线出现断路
11、在进行家庭电路的装修时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后会出现下列哪种情况（   ）
A．电灯的灯丝被烧断 B．电灯正常发光
C．电灯发出暗淡的光 D．保险丝熔断

12、如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（    ）
A．插座发生短路了 B．进户的火线断了C．进户的零线断了 D．某盏电灯的灯丝断了
13、一只小鸟落在1万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟两脚站在同一根高压线上仍安然无恙，这是因为（    ）
A．鸟有耐高压的天性
B．鸟两脚间的电压几乎为零
C．鸟脚是干燥的，鸟的身体不导电
D．鸟体电阻极大，所以无电流通过小鸟
三、填空题
14、某家庭有800W空调一台，300W洗衣机一台，150W电冰箱一台，90W彩电一台，40W电灯5盏，那么该选用的保险丝的额定电流为哪种规格的保险丝（     ）
A.4.5W         B.15A               C.7A              D.3A
15、如上图所示，标有“6V 6W”的小灯Ll和“6V 3W”的小灯L2串联在电源两端，为保证小灯泡不被烧毁，电源电压不得高于         V。
16、如上图所示为电热水壶所连导线端头的三脚插头，其中脚________与电热水壶的金属外壳相连（选填“A”、“B”或“C”）。电热水壶正常工作时，该脚与电热水壶的金属外壳相连，其目的是                                     。
17、导体的电阻大小跟它的_________、_______和_________有关，在远距离高压输电中常用如图6所示的一个装置，利用这个装置将四根导线并联起来，相当于增大了导线的_________，从而减小了导线的_________，以达到减少输电线上电能损失的目的。
18、家庭电路中，开关跟它控制的灯之间应________联；插座跟电灯之间应________联。

《第十八章 生活用电》参考答案（18）
一、作图题
1、误解：如图A所示
正解：如图B所示   在家庭电路中，各用电器间是并联的。
诊断：一个开关控制两盏灯有两种连接方式：并联或串联。但在家庭电路中，要使用电器能正常工作，所以都是并联的。

二、选择题
6、B
7、D点拨：保险丝烧断是因为电路中电流过大。两个原因：短路，用电器总功率过大。
全解：D
回味：B、C是断路，无电流。
8、D
9、C
10、A
11、D
12、C
13、 A

三、填空题
14、C
15、 9
16、如果用电器外壳和电源火线之间绝缘层损坏，使外壳带电，电流就会通过插头A流入大地，不致对人体造成伤害
17、长度  横截面积  材料  横截面积  电阻。
18、串   并
