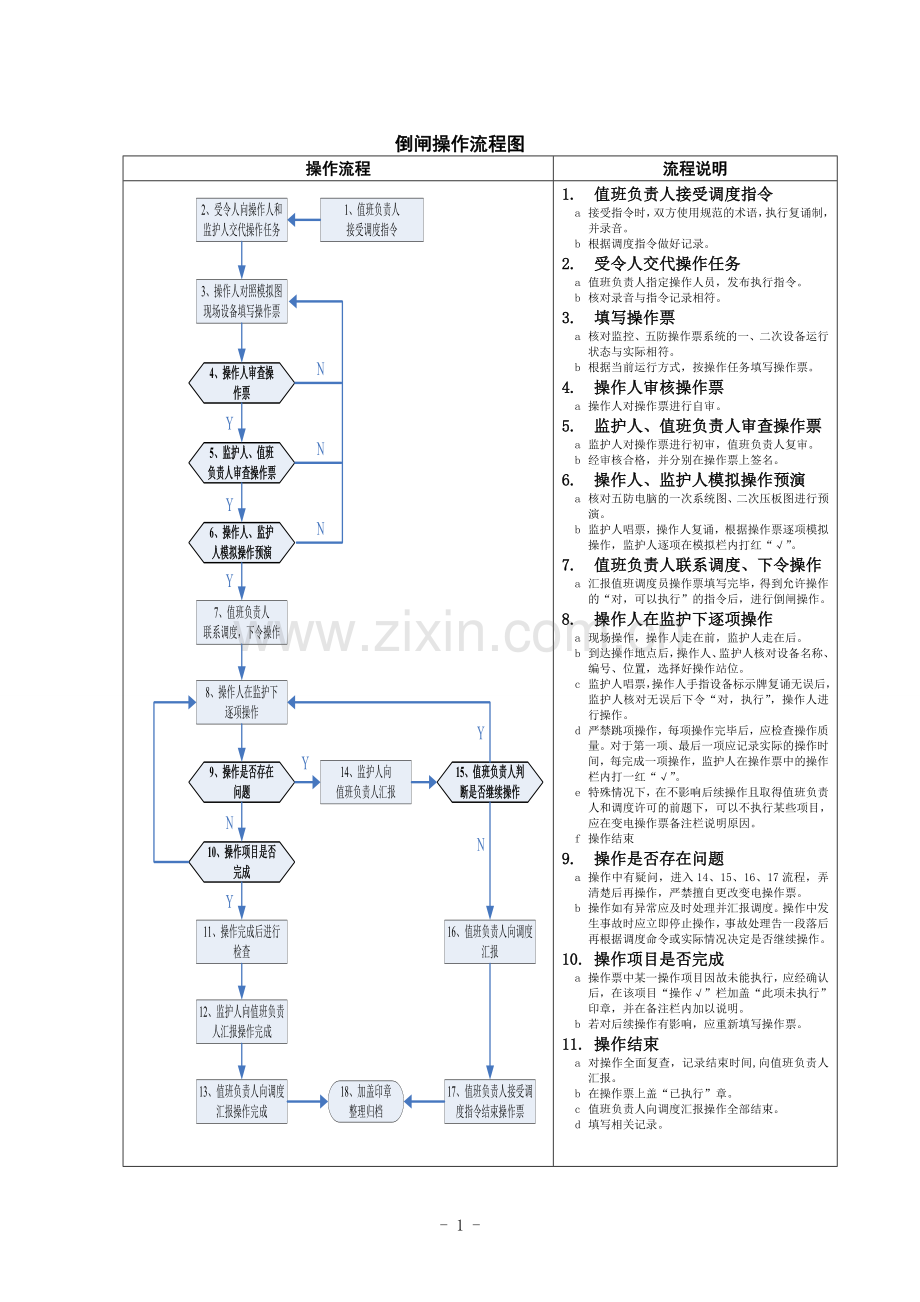

倒闸操作流程图
操作流程
流程说明

1. 值班负责人接受调度指令
a 接受指令时，双方使用规范的术语，执行复诵制，并录音。
b 根据调度指令做好记录。
2. 受令人交代操作任务
a 值班负责人指定操作人员，发布执行指令。
b 核对录音与指令记录相符。
3. 填写操作票
a 核对监控、五防操作票系统的一、二次设备运行状态与实际相符。
b 根据当前运行方式，按操作任务填写操作票。
4. 操作人审核操作票
a 操作人对操作票进行自审。
5. 监护人、值班负责人审查操作票
a 监护人对操作票进行初审，值班负责人复审。
b 经审核合格，并分别在操作票上签名。
6. 操作人、监护人模拟操作预演
a 核对五防电脑的一次系统图、二次压板图进行预演。
b 监护人唱票，操作人复诵，根据操作票逐项模拟操作，监护人逐项在模拟栏内打红“√”。
7. 值班负责人联系调度、下令操作
a 汇报值班调度员操作票填写完毕，得到允许操作的“对，可以执行”的指令后，进行倒闸操作。
8. 操作人在监护下逐项操作
a 现场操作，操作人走在前，监护人走在后。
b 到达操作地点后，操作人、监护人核对设备名称、编号、位置，选择好操作站位。
c 监护人唱票，操作人手指设备标示牌复诵无误后，监护人核对无误后下令“对，执行”，操作人进行操作。
d 严禁跳项操作，每项操作完毕后，应检查操作质量。对于第一项、最后一项应记录实际的操作时间，每完成一项操作，监护人在操作票中的操作栏内打一红“√”。
e 特殊情况下，在不影响后续操作且取得值班负责人和调度许可的前题下，可以不执行某些项目，应在变电操作票备注栏说明原因。
f 操作结束
9. 操作是否存在问题
a 操作中有疑问，进入14、15、16、17流程，弄清楚后再操作，严禁擅自更改变电操作票。
b 操作如有异常应及时处理并汇报调度。操作中发生事故时应立即停止操作，事故处理告一段落后再根据调度命令或实际情况决定是否继续操作。
10. 操作项目是否完成
a 操作票中某一操作项目因故未能执行，应经确认后，在该项目“操作√”栏加盖“此项未执行”印章，并在备注栏内加以说明。
b 若对后续操作有影响，应重新填写操作票。
11. 操作结束
a 对操作全面复查，记录结束时间,向值班负责人汇报。
b 在操作票上盖“已执行”章。
c 值班负责人向调度汇报操作全部结束。
d 填写相关记录。
