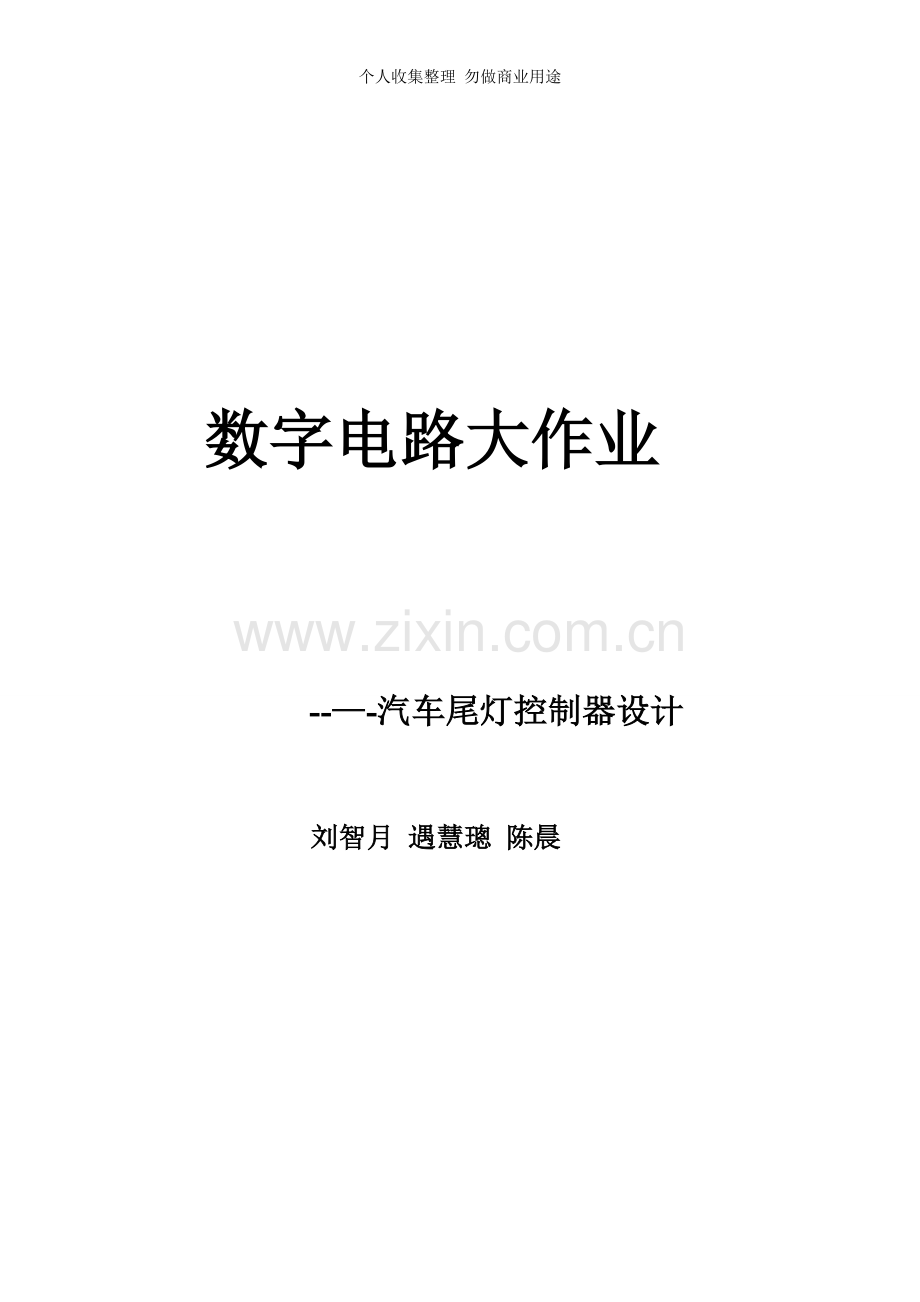

数字电路设计大作业说明.doc_第1页
第1页 / 共15页

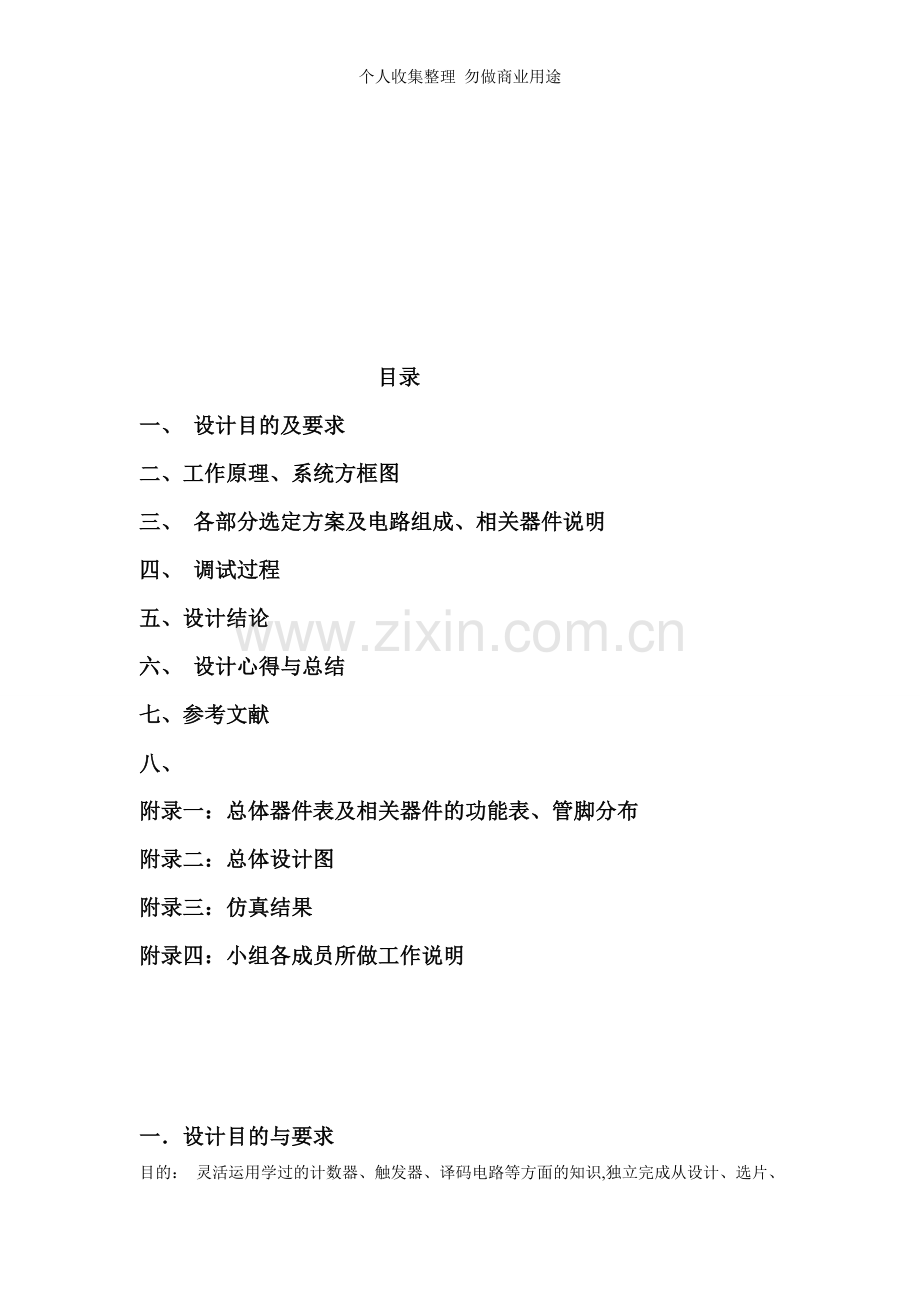

数字电路设计大作业说明.doc_第2页
第2页 / 共15页


点击查看更多>>
资源描述
个人收集整理 勿做商业用途 数字电路大作业 --—-汽车尾灯控制器设计 刘智月 遇慧璁 陈晨 目录 一、 设计目的及要求 二、 工作原理、系统方框图 三、 各部分选定方案及电路组成、相关器件说明 四、 调试过程 五、 设计结论 六、 设计心得与总结 七、 参考文献 八、 附录一:总体器件表及相关器件的功能表、管脚分布 附录二:总体设计图 附录三:仿真结果 附录四:小组各成员所做工作说明 一.设计目的与要求 目的: 灵活运用学过的计数器、触发器、译码电路等方面的知识,独立完成从设计、选片、连线、调试、排除故障到实现一个数字系统的全过程,详细书写实验报告。通过综合设计性实验,培养灵活运用所学知识解决比较复杂的实际问题的能力。 要求:设计一个汽车尾灯控制器。汽车尾部左右两侧各有3个指示灯。根据汽车运行情况, 指示灯有4种显示模式: (1)汽车正向行驶,所有指示灯全部熄灭。 (2)汽车右转弯,右侧的三个指示灯按右循环模式顺序点亮。 (3)汽车左转弯,左侧的三个指示灯按左循环模式顺序点亮. (4)临时刹车,左右两侧的指示灯同时处于闪烁状态。 附加功能: (1) 响应节能减排的号召,设立10s计时器。左右转超过10秒,灯就灭。 (2) 夜行时,灯全亮。 开关状态 运行状态 左灯321 右灯654 S2 S1 S0 0 0 0 前行 灭 1 0 1 右行 灭 依次654亮 1 1 0 左行 依次123亮 灭 0 1 1 刹车 闪烁 0 0 1 夜行 全亮 二. 工作原理、系统方框图 u 工作原理 l 运用译码器实现开关状态所对应的功能开关的闭合实现 l 运用计数器的原理实现10s的计时功能来控制灯暗灭 l 运用触发器的原理实现灯的顺序点亮. u 系统图 开关信号→译码器→控制开关→显示灯状态→发光二极管 ↑ ↑ ↓ 各种电键 计时功能 ← 左行或右行 三. 各部分选定方案及电路组成、相关器件说明 (1) 开关选择系统 3—8译码器:(74LS38) 开关状态 运行状态 S2 S1 S0 0 0 0 前行 1 0 1 右行 1 1 0 左行 0 1 1 刹车 0 0 1 夜行 (2) 计时系统 10秒计数器(74290:异步清零模10计数器):(下边沿触发) 原理图: 设计图: (3) 显示系统(核心) 1. 左顺序亮灯 运用D触发器(上升沿触发) 1. 设置三个灯的信号Y3。Y2。Y1。用0表示灭。用1表示亮。 D3.D2。D1表示三个触发器的状态. 实现:000→001→011→111 的状态改变. ü 列有效状态的真值表: Y3 Y2 Y1 Y3(n+1) Y2(n+1) Y1(n+1) D3 D2 D1 0 0 0 0 0 1 0 0 1 0 0 1 0 1 1 0 1 1 0 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 ü 列卡诺图: D3: Y3\Y2Y1 00 01 11 10 0 1 1 1 X 1 X X 0 X 化简:D3=̅̅̅̅̅Y3Y2 D2: Y3\Y2Y1 00 01 11 10 0 0 1 1 x 1 x x 0 x D2=̅Y3Y1 D1: Y3\Y2Y1 00 01 11 10 0 1 1 1 x 1 x x 0 x D1=̅Y3 ü 仿真图 ü 仿真波形 2. 右行同理。将y1改为y6,y5改为y2,y1改为y4 如图: 仿真图: 仿真波形: 3. 刹车时闪烁亮灯 方案一:直接将各个灯直接与CP方波信号相连。 方案二: 运用 D触发器:74HC74 非门:74LS04 三输入与门:74LS11 构建三位移位寄存器 CP Y0 Y1 Y2 0 0 0 0 0 1 1 0 0 0 1 0 0 0 1 1 0 0 D0= ̅̅Q2̅Q1̅Q0 D2=Q1 D1=Q0 可实现移位出现闪烁功能. 考虑到简便性:选择方案一 4. 夜行系统: 三八译码器输入001,译中F1,通过非门,输出高电平到六盏灯上使其都处在高电平,实现六盏灯全亮.同时接通摄像头的电路. (4) 实际行驶过程与开关信号的不同显示的实现 1.方向盘上左转键O1启动,输出一个高电平1,通过非门,使信号110分别输送到S2,S1, S0。同时启动译码器. 2。右转键O2启动,输出一个高电平1,同理,输送101到s2。s1.s0。同时启动译码器。 3.刹车板上有O3,踩刹车时,启动O3,输出一个高电平1同理输送011到s2.s1。s0.同时启动译码器. 4.夜行时,键O4启动,输出一个高电平1同理输送001到s2。s1。s0.同时启动译码器。 (5) 使能端控制信号CP与其他系统的关系 一.将3-8译码器输出的低电平信号输送到TS三态门使能端以此来控制CP 端的信号输出与否。 开关状态 运行状态说明 S2 S1 S0 显示系统CP端 TS门 显示系统CLR端 译码器使能端 计数器CP 0 0 0 前行.正常行驶 此时译码器不工作。灯全熄灭 CP 1 0 1 0 1 0 1 右行。此时译码器输出为F5为低电平,驱动 CP 0 1 0 CP 1 1 0 左行。此时译码器输出为F6为低电平 CP 0 1 0 CP 0 1 1 刹车 CP 0 1 0 0 0 0 1 夜行 CP 0 0 (6) 运用数据选择器综合系统实现控制灯的亮灭: c0:左转或右转系统输出的信号 C1:方波信号 控制信号 AB 输出信号C 00 C0 01 C1 用六个数据选择器分别接在六个灯上控制输入信号. 仿真图: 四. 调试过程 问题1:用三八译码器输出号来控制左右转的电路转化。出现无法停止左右转电路。 解决方案:用Ts三态门将三态门信号接到使能端实现控制转化功能。 问题2.刹车时的CP信号与左右转显示系统控制信号控制不了一个灯的暗灭。出现冲突 解决方案:1.另外设置6个灯(X) 2。 利用数据选择器。(V) 问题3:3-8译码器的输入与输出不匹配:例如001—f5。011—f7. 分析输入顺序出错。 解决方案:将输入倒叙 问题4:实验仿真图过大。Cp端相连不变.逻辑不清 解决方案:保存各部分元件,实现器件分装. 具体方法:comfiler编译成功后,保存,点击file ,单击create default symbol。实现。 问题5:除了闪烁。左右转顺序亮的情况外其他情况灯全亮.左循环的灯的波形出现一直高. 解决方案是:发现是顺序问题。参照问题3。 问题6:出现000状态后123灯不暗。 解决方案:将3—8译码器的f0输出控制左右转电路 五. 设计结论 本次设计基本实现了尾灯的各种亮法。利用非门将实际行驶过程中的信号转化成开关信号,用3—8译码器实现功能的信号输出,通过2—4数据选择器来实现不同的控制信号。利用三态门实现电路的断开.利用触发器的原理设计灯的显示系统.基本实现功能: (1)汽车正向行驶,所有指示灯全部熄灭。 (2)汽车右转弯,右侧的三个指示灯按右循环模式顺序点亮.超时后,自动熄灭。 (3)汽车左转弯,左侧的三个指示灯按左循环模式顺序点亮。超时后,自动熄灭。 (4)临时刹车,左右两侧的指示灯同时处于闪烁状态. (5)夜行时,灯全亮。 设计最后的原理图: 六. 设计心得与总结 陈晨: 刘智月: 遇慧璁: 七.附录1: 一、74LS11 3—三输入与门 二、74ls138引脚图 74HC138管脚图:74LS138 为3 线-8 线译码器,共有 54/74S138和 54/74LS138两种线路结构型式,其工作原理如下:       当一个选通端(G1)为高电平,另两个选通端(/(G2A)和/(G2B))为 低电平时,可将地址端(A、B、C)的二进制编码在一个对应的输出端以低 电平译出.      利用 G1、/(G2A)和/(G2B)可级联扩展成 24 线译码器;若外接一个反 相器还可级联扩展成 32 线译码器。      若将选通端中的一个作为数据输入端时,74LS138还可作数据分配器 用与非门组成的3线—8线译码器74LS138 3线—8线译码器74LS138的功能表 无论从逻辑图还是功能表我们都可以看到74LS138的八个输出引脚,任何时刻要么全为高电平1—芯片处于不工作状态,要么只有一个为低电平0,其余7个输出引脚全为高电平1。如果出现两个输出引脚同时为0的情况,说明该芯片已经损坏. 三、D触发器 74HC74双D触发器 四、三态门 原理: 三态门,三态电路是一种重要的总线接口电路.这里的三态,是指它的输出既可以是一般二值逻辑电路的正常的“0”状态和“1"状态,又可以保持特有的高阻抗状态,第三种状态——高阻状态的门电路 (高阻态相当于隔断状态)。 处于高阻抗状态时,其输出相当于断开状态,没有任何逻辑控制功能.三态电路的输出逻辑状态的控制,是通过一个输入引脚 实现的。当G为低电平输入时,三态电路呈现正常的“0”或“1"的输出;当G为高电平输入时,三态电路给出高阻态输出. 五、74290 二-五-十进制异步计数器 直接置0(异步清0): R0 (1) R0 (2)=1 ; S9 (1) S9 (2)=0 直接置9(异步置9): S9 (1) S9 (2)=1 计数: R0 (1) R0 (2)=0 ; S9 (1) S9 (2)=0 CPA下降沿, Q0为模2计数 CPB下降沿, Q3Q2Q1为模5计数 六、 74HC04   六反向器 七、四-2输入与门 八、74HC00  二输入端四与非门 附录二:总体设计图 附录三:仿真结果 附录四:小组各成员所做工作说明 刘智月:计时器的设计。左行右行的显示器设计总体功能的方案选择.参与仿真 图设计以及附录一的器件查找。 遇慧璁:数据选择器设计.仿真图以及仿真波形。进行maxplus+2的仿真及发现错误并解决。 陈晨: 工作统筹系统构架以及实验报告。3-8译码器设计,三态门。参与显示器设计.提出问题解决方案.附加功能设计。 综述:3人共同讨论解决疑难问题,分工明确。
