剪力墙结构优质毕业设计.doc

目 录
第1章 工程概况和设计条件
建筑概况和结构选型…………………………………………………2
设计依据………………………………………………………………3
设计基础条件…………………………………………………………3
混凝土结构环境类别………………………………………………3
第2章 建筑设计
建筑设计部分…………………………………………………………4
套内建筑面积…………………………………………………………5
结构设计………………………………………………………………4
第3章 关键结构材料
关键结构材料 …………………………………………………………6
第4章 结构计算模型
基础假定 ………………………………………………………………7
计算软件和关键参数…………………………………………………8
楼梯计算………………………………………………………………9
第5章 竖向荷载
屋面及楼面活荷标准值………………………………………………12
屋面及楼面永久荷载标准值…………………………………………12
隔墙永久荷载标准值…………………………………………………14
第6章 风荷载作用下内力
风荷载标准值………………………………………………………16
风载体形系数…………………………………………………………16
风压沿高度改变系数…………………………………………………16
风振系数………………………………………………………………17
结构风荷载及对应内力…………………………………………19
第7章 水平地震作用计算
抗震设计关键点…………………………………………………………22

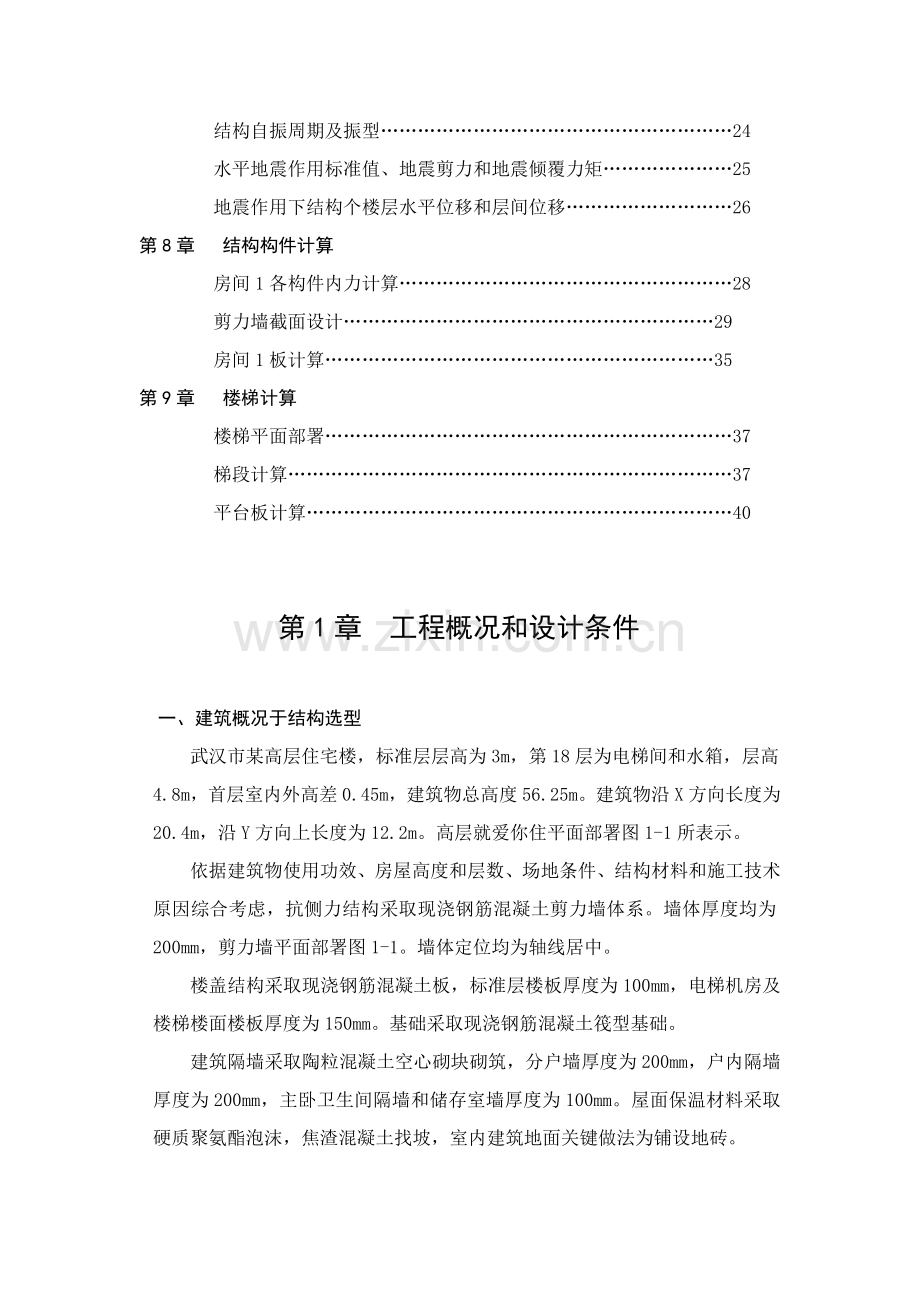

结构自振周期及振型…………………………………………………24
水平地震作用标准值、地震剪力和地震倾覆力矩…………………25
地震作用下结构个楼层水平位移和层间位移………………………26
第8章 结构构件计算
房间1各构件内力计算………………………………………………28
剪力墙截面设计……………………………………………………29
房间1板计算………………………………………………………35
第9章 楼梯计算
楼梯平面部署…………………………………………………………37
梯段计算………………………………………………………………37
平台板计算……………………………………………………………40

第1章 工程概况和设计条件

一、建筑概况于结构选型
武汉市某高层住宅楼，标准层层高为3m，第18层为电梯间和水箱，层高4.8m，首层室内外高差0.45m，建筑物总高度56.25m。建筑物沿X方向长度为20.4m，沿Y方向上长度为12.2m。高层就爱你住平面部署图1-1所表示。
依据建筑物使用功效、房屋高度和层数、场地条件、结构材料和施工技术原因综合考虑，抗侧力结构采取现浇钢筋混凝土剪力墙体系。墙体厚度均为200mm，剪力墙平面部署图1-1。墙体定位均为轴线居中。
楼盖结构采取现浇钢筋混凝土板，标准层楼板厚度为100mm，电梯机房及楼梯楼面楼板厚度为150mm。基础采取现浇钢筋混凝土筏型基础。
建筑隔墙采取陶粒混凝土空心砌块砌筑，分户墙厚度为200mm，户内隔墙厚度为200mm，主卧卫生间隔墙和储存室墙厚度为100mm。屋面保温材料采取硬质聚氨酯泡沫，焦渣混凝土找坡，室内建筑地面关键做法为铺设地砖。

二、设计依据
本工程依据下列现行国家标准或行业标准进行结构设计：
 1 房屋建筑制图统一标准 GB/T50001-
2 总图制图标准GB/T50103-
3民用建筑设计通则JGJ37-87（试行）
  4建筑制图标准GB/T50104-
  5建筑设计防火规范（1997年局部修订）GBJ16-87()
  6建筑结构制图标准GB/T50105-
   7建筑结构荷载规范GB50009-
  8 砌体结构设计规范GB50003-
  9混凝土结构设计规范GB50010-
 10 建筑地基基础设计规范GB50007-
 11 建筑抗震设计规范GB50011-
 12高层建筑混凝土技术规程 JGJ 3-
 13建筑桩基技术规范 JGJ 94-94
 14 住宅设计规范 GB 50096-1999()
  15 高层民用建筑设计防火规范 GB50045-95()
 16 建筑设计资料集
  17 建筑结构结构资料集
 18 建筑设计常见数据手册

三、设计基础条件
1、 该市建筑自然基础条件：整年主导风向：东北风
                     最大冻土深度：0 .20m
                     基础雪荷载：So=0.5KPa
                     基础风荷载：Wo=0.35KPa （离地10m高处值）
                     场地土类别：II 类
                     抗震设计: 6度  设计分组为第一组
2、工程地质条件：
第一层为填土层, 厚度为1.0m, 1=17KN/m2, Es=6.0Mpa;
fk1=100kPa,
 第二层为粘土层, 厚度为1.0m, 2=18KN/m2, fk2=160kPa, Es=9.0Mpa;
 第三层为砂质泥岩, 3=19KN/m2, fk3=350kPa, 未钻穿Es=13.0Mpa.
 地下水埋深2.0m, 无侵蚀性. 单体 +0.000相对绝对标高 30.400m. 室内外高差300mm .
3、 本课题为武汉市某师部住宅小区计划方案总体布局中一栋高层住宅。
4、 建筑材料供给：现在本市市场上符合国家标准建材均可。

四、混凝土结构环境类别
根据《混凝土结构设计规范》第3.4.1条要求，本工程混凝土结构能够依据其所处 环境定为一类。

第2章：建筑设计
一、建筑设计部分：
1．建筑设计要求
(1) 造型美观、能表现现代青年人特点, 使用方便、经济合理。
(2) 防火、日照、采光、通风等各项指标均应符合规范要求。
(3) 装修标准：外墙采取釉面砖，颜色及立面分格自行处理。（仅供参考）
内墙采取白色乳胶漆。（仅供参考）
厕所均做浅色瓷砖至顶。
(4) 屋面设计（不考虑上人）：屋面面层（防水层）用PVC卷材。设置保温、隔热层（楼梯间屋面可不设）
(5) 楼地面：（仅供参考）
居住房间：水泥地面；
卫生间：铺浅色防滑地砖；
其它：水磨石楼地面。
屋面工程
不上人平屋面做法：屋面做法采取卷材柔性防水屋面做法88J1-X1《工程做法》。按国家标准《屋面工程技术规范》GB50207-94相关部分实施
墙体
外墙装饰
外墙采取100×100面砖，基层用15厚1:3水泥砂浆分层抹平，5厚1:2水泥砂浆抹面；面砖业主自定
内墙装修
内墙装修采取水泥砂浆面，做法详见88J1-X1《工程做法》，面层装修业主自定
顶棚装修采取水泥砂浆面，做法详见88J1-X1《工程做法》
地面采取水泥砂浆面，做法详见88J1-X1《工程做法》
楼面采取水泥砂浆面，做法详见88J1-X1《工程做法》
踏脚线为150高水泥砂浆面，做法详见88J1-X1《工程做法》
卫生间采取300×300防滑地砖，墙面采取150×150白色面砖墙裙高1800mm，卫生间防水层，其坡度为i=1%。
各房间木门采取钢制门
其它内装修标准由业主确定
外装修
外窗采取塑铝合金白色玻璃，采取推拉窗，做法规范要求施工。
落水管采取PVC白色管。
依据《建筑抗震设防分类标准》本工程按丙类建筑进行抗震设防。
住宅入户口采取防盗门。
楼梯栏杆刷黑色银粉漆二道。
阳台栏杆采取铁花栏杆高1150。
图中未注明门垛为240mm宽，图中未注明大样线脚，采取成品线脚。
施工中应注意各工种配合，做好管道，设备安装预留预埋，不得事后打洞凿槽。
楼梯设计也要满足《高层民用建筑设计防火规范》。楼梯宽度、平台梁跨度也满足要求。

未尽事宜应严格按国家现行相关规范施工验收。

二、套内建筑面积：

主卧（带卫生间）
21.60 ㎡
次卧一
11.34㎡
次卧二
11.73㎡
客厅
16.38㎡
餐厅及走道
17.04㎡
卫生间
4.41㎡
厨房
5.22㎡
阳台
5.85㎡
套内建筑面积
90.65㎡
公共面积（楼梯间、电梯间及过道）
37.00㎡

第3章 关键结构材料
一、钢筋
本工程结构构件纵向受力钢筋选择HRB335级和HRB400级热轧钢筋，箍筋和剪力墙分布钢筋选择HRB335级和HPB235级热轧钢筋。HPB235级钢筋应符合现行热轧国家标准《钢筋混凝土用热轧光圆钢筋》GB13013要求，HRB335级和HRB400级热轧钢筋应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499要求，且钢筋抗拉强度实测值于屈服强度实测值之比大于1.25，屈服强度实测值和强度标准值比值不应大于1.3。钢筋强度设计值于弹性模量根据《混凝土结构设计规范》第4.2.3和第4.2.4条要求采取，参见下表2-1
钢筋种类
符号
fy(N/m㎡)
f'y(N/m㎡)
Es（x）
HPB234

210
210
2.1
HRB335

300
300
2.0
HRB400

360
360
2.0

二、混凝土
1、剪力墙混凝土等级，1至7层剪力墙结构采取C35级混凝土，8至14层结构采取C30级混凝土，15至18层剪力墙结构采取C25级混凝土。
2、梁混凝土等级为C30.
3、板混凝土等级为C30
4、底层垫层混凝土等级为C15，基础构件垫层混凝土等级为C15
5、基础混凝土等级为C30
三、焊条
1、HPB235级钢筋互焊及和HRB335级钢筋焊接时，使用E43xx焊条
2、HRB335级钢筋互焊时，使用E50xx焊条

第4章 结构计算模型
一、基础假定
本结构为高层剪力墙结构，采取三维空间有限元软件进行计算。不管是在竖向荷载作用下，还是在风荷载或水平荷载作用下，均假定结构及构件处于理想弹性状态，故此可采取先弹性方法计算高层混凝土结构在正常使用极限状态和承载能力极限状态时变形能力和内力。
因为高层建筑结构计算模型很复杂，为了降低结构计算自由度，在进行计算分析时，通常引入“楼板在平面内刚度无限大，在平面外刚度为零”假定，使得每一层楼中任何构件在楼层平面内平移和转动均能够用该层参考点平移和转动表示，从而大大降低结构自由度和计算量。当楼板平面形状比较狭长或有较大凹入及开洞造成楼面平面内刚度有所减弱，在水平力作用下楼板变形不能忽略。此时，应对采取刚性楼板假定计算结果加以修正，或直接采取能够模拟楼板平内刚度板壳单元进行分析。

二、计算软件和关键参数
本工程采取由中国建筑科学研究院PKPMCAD工程部开发《多层级高层建筑结构空间有限元分析和设计软件SATWE》进行结构整体力学计算。
结构关键设计信息以下：
结构材料信息: 钢砼结构
混凝土容重 (kN/m3): Gc = 26.00
钢材容重 (kN/m3): Gs = 78.00
水平力夹角 (Rad): ARF = 0.00
地下室层数: MBASE= 0
竖向荷载计算信息: 按模拟施工加荷计算方法
风荷载计算信息: 计算X,Y两个方向风荷载
地震力计算信息: 计算X,Y两个方向地震力
特殊荷载计算信息: 不计算
结构类别: 短肢剪力墙结构
裙房层数: MANNEX= 0
转换层所在层号： MCHANGE= 0
墙元细分最大控制长度(m) DMAX= 2.00
墙元侧向节点信息: 内部节点
是否对全楼强制采取刚性楼板假定 是
采取楼层刚度算法 层间剪力比层间位移算法
结构所在地域 全国

风荷载信息 ..........................................
修正后基础风压 (kN/m2): WO = 0.35
地面粗糙程度: C 类
结构基础周期（秒）: T1 = 1.55
体形改变分段数: MPART= 2
各段最高层号: NSTi = 17 18
各段体形系数: USi = 1.40 1.30

地震信息 ............................................
振型组合方法(CQC耦联;SRSS非耦联) CQC
计算振型数: NMODE= 21
地震烈度: NAF = 6.00
场地类别: KD = 2
设计地震分组: 一组
特征周期 TG = 0.40
多遇地震影响系数最大值 Rmax1 = 0.04
罕遇地震影响系数最大值 Rmax2 = 0.50
框架抗震等级: NF = 3
剪力墙抗震等级: NW = 3
活荷质量折减系数: RMC = 0.50
周期折减系数: TC = 0.90
结构阻尼比 (%): DAMP = 5.00
是否考虑偶然偏心: 是
是否考虑双向地震扭转效应: 是
斜交抗侧力构件方向附加地震数 = 0

活荷载信息 ..........................................
考虑活荷不利部署层数 不考虑
柱、墙活荷载是否折减 折算
传到基础活荷载是否折减 折算
------------柱，墙，基础活荷载折减系数-------------
计算截面以上层数---------------折减系数
1 1.00
2---3 0.85
4---5 0.70
6---8 0.65
9---20 0.60
> 20 0.55

调整信息 ........................................
中梁刚度增大系数： BK = 2.00
梁端弯矩调幅系数： BT = 0.85
梁设计弯矩增大系数： BM = 1.00
连梁刚度折减系数： BLZ = 0.70
梁扭矩折减系数： TB = 0.40
全楼地震力放大系数： RSF = 1.00
0.2Qo 调整起始层号： KQ1 = 0
0.2Qo 调整终止层号： KQ2 = 0
顶塔楼内力放大起算层号： NTL = 0
顶塔楼内力放大： RTL = 1.00
九度结构及一级框架梁柱超配筋系数 CPCOEF91 = 1.15
是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1
是否调整和框支柱相连梁内力 IREGU_KZZB = 0
剪力墙加强区起算层号 LEV_JLQJQ = 1
强制指定微弱层个数 NWEAK = 0

配筋信息 ........................................
梁主筋强度 (N/mm2): IB = 300
柱主筋强度 (N/mm2): IC = 300
墙主筋强度 (N/mm2): IW = 300
梁箍筋强度 (N/mm2): JB = 210
柱箍筋强度 (N/mm2): JC = 210
墙分布筋强度 (N/mm2): JWH = 210
梁箍筋最大间距 (mm): SB = 100.00
柱箍筋最大间距 (mm): SC = 100.00
墙水平分布筋最大间距 (mm): SWH = 200.00
墙竖向筋分布最小配筋率 (%): RWV = 0.30
单独指定墙竖向分布筋配筋率层数: NSW = 0
单独指定墙竖向分布筋配筋率(%): RWV1 = 0.60

设计信息 ........................................
结构关键性系数: RWO = 1.00
柱计算长度计算标准: 有侧移
梁柱重合部分简化: 不作为刚域
是否考虑 P-Delt 效应： 否
柱配筋计算标准: 按单偏压计算
钢构件截面净毛面积比: RN = 0.85
梁保护层厚度 (mm): BCB = 30.00
柱保护层厚度 (mm): ACA = 30.00
是否按砼规范(7.3.11-3)计算砼柱计算长度系数: 否

荷载组合信息 ........................................
恒载分项系数: CDEAD= 1.20
活载分项系数: CLIVE= 1.40
风荷载分项系数: CWIND= 1.40
水平地震力分项系数: CEA_H= 1.30
竖向地震力分项系数: CEA_V= 0.50
特殊荷载分项系数: CSPY = 0.00
活荷载组合系数: CD_L = 0.70
风荷载组合系数: CD_W = 0.60
活荷载重力荷载代表值系数: CEA_L = 0.50

剪力墙底部加强区信息.................................
剪力墙底部加强区层数 IWF= 3
剪力墙底部加强区高度(m) Z_STRENGTHEN= 9.45

第5章 竖向荷载
一、 屋面及楼面活荷标准值

屋面及楼面均布活荷载标准值及其组合值系数、准永久值系数见下表5-1

屋面及楼面均布荷活载
表5-1
房间部位
活荷载标准值（kN/㎡）
组合值系数ψc
准永久值系数
屋面
不上人屋面
0.5
0.7
0.0
上人屋面
2.0
0.7
0.4
楼面
住宅
2.0
0.7
0.4
厨房
2.0
0.7
0.5
卫生间
2.0
0.7
0.4
走廊、门厅
2.0
0.7
0.4
消防疏散楼梯
3.5
0.7
0.3
阳台
2.5
0.7
0.5
电梯机房
7.0
0.9
0.8

二、 屋面及楼面永久荷载标准值

1、 不上人屋面
防水层 0.01kN/㎡
40mm厚硬质聚氨酯泡沫保温层 0.5*0.040=0.02 kN/㎡
2%焦渣混凝土找坡，平均200mm厚 16.0*0.200=3.20 kN/㎡
100厚钢筋混凝土楼板 25.0*0.100=2.5 kN/㎡
吊顶、管道 0.40 kN/㎡

∑g=6.13kN /㎡

2、 上人屋面
10mm厚地砖面层 20.0*0.010=0.02 kN/㎡
撒素水泥面 0.05 kN/㎡
25mm厚水泥砂浆结合层 20.0*0.025=0.50 kN/㎡
防水层 0.10 kN/㎡
40mm厚硬质聚氨酯泡沫保温层 0.5*0.040=0.02 kN/㎡
2%焦渣混凝土找坡，平均200mm厚 16.0*0.200=3.2 kN/㎡
100mm厚钢筋混凝土楼板 25*0.100=2.5 kN/㎡
吊顶、管道 0.40 kN/㎡
∑g=6.97 kN/㎡

3、 起居室、卧室
10mm厚铺地砖面层 20.0*0.010=0.20 kN/㎡
20mm厚水泥砂浆结合层 20.0*0.020=0.40 kN/㎡
20mm厚焦渣混凝土垫层 16.0*0.020=0.32kN/㎡
100mm厚钢筋混凝土楼板 25.0*0.100=2.50 kN/㎡
20mm厚板底抹灰 20.0*0.020=0.40 kN/㎡
∑g=3.82 kN/㎡

4、 厨房卫生间楼面
10mm厚铺地砖面层 20*0.010=0.20 kN/㎡
20mm厚水泥砂浆结合层 20*0.020=0.40 kN/㎡
平均40mm厚细石混凝土找坡 24.0*0.040=0.96 kN/㎡
100厚钢筋混凝土楼板 25.0*0.100=2.5 kN/㎡
吊顶、管道 0.40 kN/㎡
∑g=4.46 kN/㎡

5、 阳台楼面
30mm厚水泥砂浆面层压实赶光 20.0*0.030=0.60 kN/㎡
100厚钢筋混凝土楼板 25.0*0.100=2.50 kN/㎡
20mm厚板底抹灰 20.0*0.020=0.40 kN/㎡
∑g=3.5 kN/㎡

6、 电梯厅、水箱间楼面
20mm厚花岗岩面层 28.0*0.020=0.56 kN/㎡
30mm厚干硬性水泥砂浆结合层 20.0*0.030=0.60 kN/㎡
100mm厚混凝土楼板 25.0*0.100=2.50 kN/㎡
20mm厚板底抹灰 20.0*0.020=0.40 kN/㎡
∑g=4.06 kN/㎡

7、 电梯机房及楼梯间屋面
30mm厚水泥砂浆面层压实赶光 20.0*0.030=0.60 kN/㎡
20mm厚焦渣混凝土垫层 16.0*0.020=0.32 kN/㎡
150mm厚钢筋混凝土楼板 25.0*0.150=3.75 kN/㎡
20mm厚板底抹灰 20.0*0.020=0.40 kN/㎡
∑g=5.07 kN/㎡

三、 隔墙永久荷载标准值

1、 双面抹灰陶粒混凝土空心砌块墙体
20mm厚双面抹灰 20.0*0.020*2=0.80 kN/㎡
200mm（100mm）厚陶粒混凝土空心砌块 8.0*0.200=1.6kN/㎡
(8.0*0.100=0.80kN/㎡)
∑g=2.40（1.60） kN/㎡

2、 一面抹灰、一面贴瓷砖陶粒混凝土空心砌块墙体
5mm厚瓷砖面层（单面） 20.0*0.005=0.10 kN/㎡
20mm厚水泥砂浆（双面） 20.0*0.020*2=0.80 kN/㎡
200mm（100mm）陶粒混凝土空心砌块 8.0*0.200=1.60 kN/㎡
(8.0*0.100=0.8 kN/㎡)
∑g= 2.50(1.70) kN/㎡
在进行结构整体分析计算时，将填充墙荷载视为均布线荷载加载于梁上。剪力墙建筑饰面、保温层材料和抹灰等恒荷载能够经过调整混凝土材料容重在结构自重中给予考虑。所以本工程在输入计算参数时，混凝土容重取值为r=26KN/ ，自动计算楼板恒载，附加荷载通常取1.5 kN/㎡，主卧将卫生间荷载等效为均布荷载，附加荷载调整为3.0 kN/㎡；楼梯间设置板厚为0，附加恒荷载依据前面计算调整为4.6 kN/㎡。活荷载由规范取得，关键标准层

四、结构各楼层荷载及质量中心、刚度中心
对于高层建筑，活荷载所占比重很小，所以在进行节否整体计算时，能够不考虑活荷载不利部署影响。本工程各楼层质量中心和刚度中心在X方向上基础重合，在Y方向上差异也不大。

第6章 风荷载作用下内力
一、 风荷载标准值
在主体结构计算时，因为本结构界面突出部分比较小，能够近似看做矩形截面计算风荷载，风荷载标注值按下列公式计算：
= （6-1）
式中 —风荷载标准值（kN/㎡）
——高度z处风振系数
——风荷载体形系数
——风压沿高度改变系数
——基础风压（kN/㎡）

二、风载体形系数
风荷载体形系数是至风荷载在建筑物表面上所引发实际压力（吸力）和来流风速度压比值。它反应了建筑物表面在稳定风压作用下静态压力特征分布规律，关键和建筑物外形和尺寸相关。考虑到本工程建筑物外形不规则性，风荷载体形系数取1
