资源描述

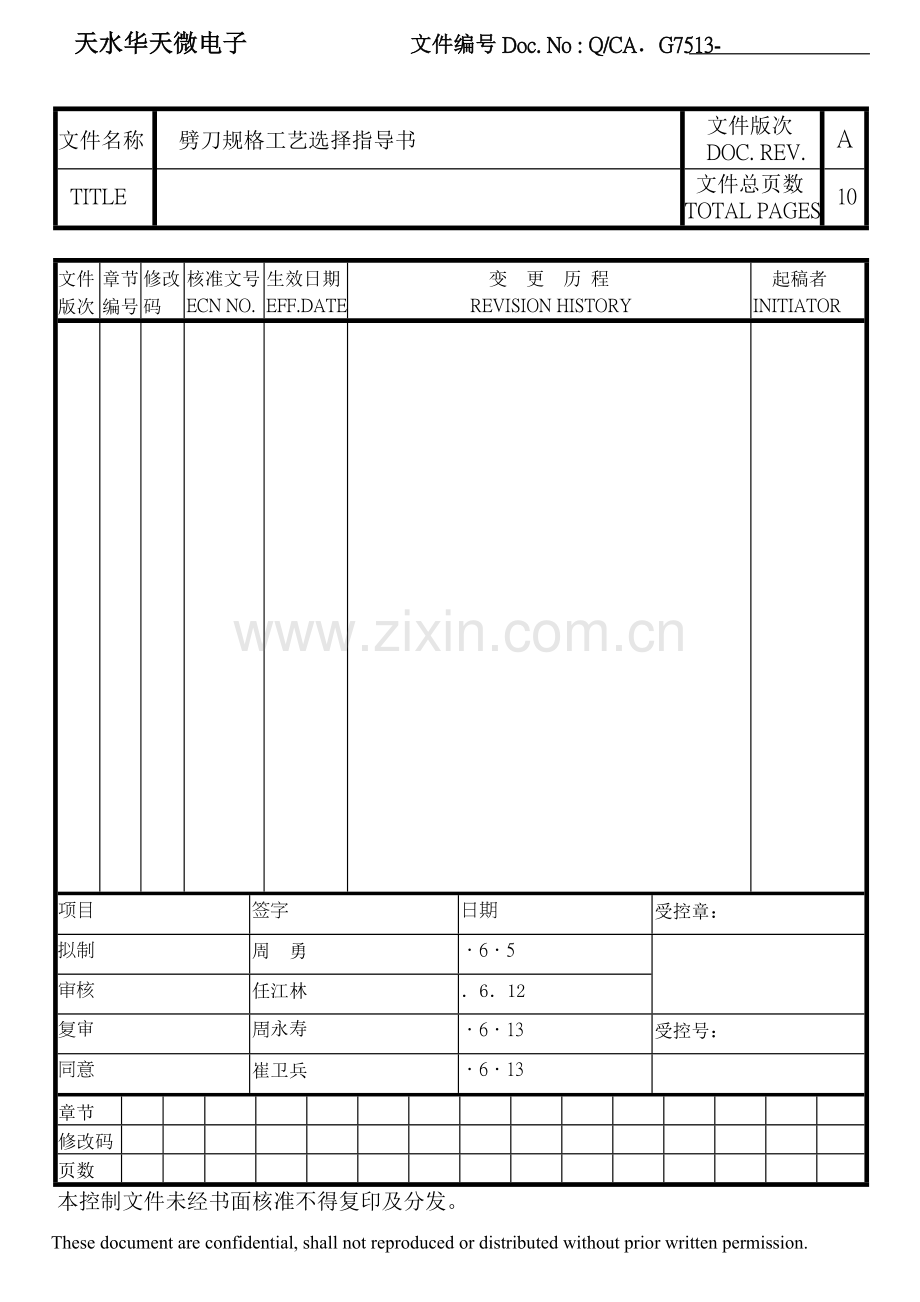

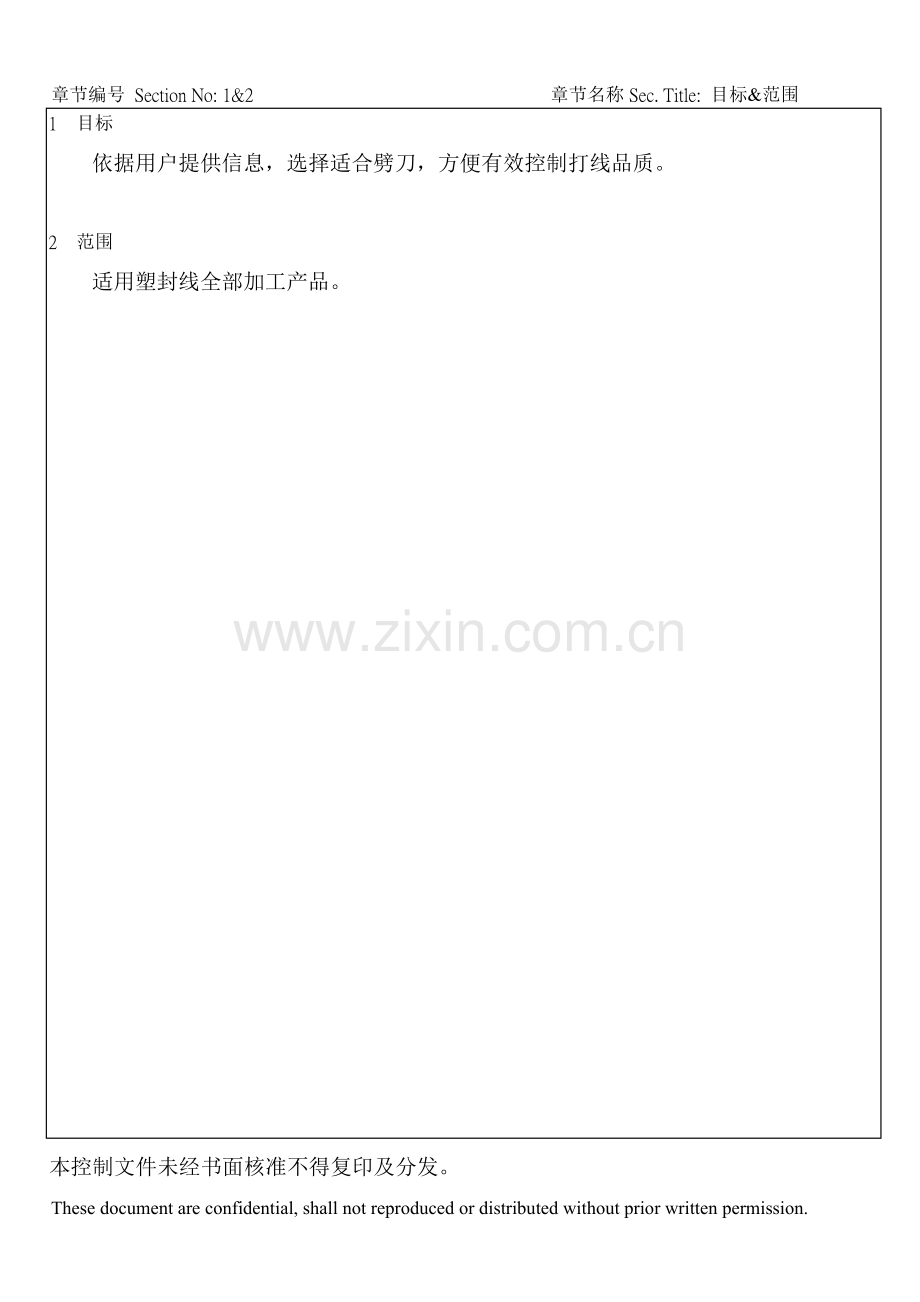

天水华天微电子    文件编号Doc. No : Q/CA.G7513- 文件名称 劈刀规格工艺选择指导书 文件版次 DOC. REV. A TITLE 文件总页数 TOTAL PAGES 10 文件 版次 章节 编号 修改 码 核准文号 ECN NO. 生效日期 EFF.DATE 变 更 历 程 REVISION HISTORY 起稿者 INITIATOR 项目 签字 日期 受控章: 拟制 周 勇 .6.5 审核 任江林 .6.12 复审 周永寿 .6.13 受控号: 同意 崔卫兵 .6.13 章节 修改码 页数 本控制文件未经书面核准不得复印及分发。 These document are confidential, shall not reproduced or distributed without prior written permission. 1 目标 依据用户提供信息,选择适合劈刀,方便有效控制打线品质。 2 范围 适用塑封线全部加工产品。 章节编号 Section No: 1&2 章节名称Sec. Title: 目标&范围 本控制文件未经书面核准不得复印及分发。 These document are confidential, shall not reproduced or distributed without prior written permission. 章节编号 Section No: 3 章节名称Sec. Title: 选择指导 3 选择指导 劈刀选择应综合金线线径、铝垫尺寸、铝垫间距、相邻弧高等原因来考虑。 3.1 依据金线线径,选择劈刀孔径(H) 估算公式为孔径(H)=金丝线径+经验值(0.5~0.8mil) 应用范例: (1) 采取Φ20µm金丝以下产品,选择孔径(H)为35µm劈刀 如:UTS-35ID-CM-1/16-XL (2) 采取Φ25µm金丝产品,选择孔径为38~41µm劈刀 如:UTS-38IG-CM-1/16-XL或SZA15P-DK-15 (3) 采取Φ38µm金丝产品,选择孔径为46-56µm劈刀 如:UTS-46JI或UTS-56II 3.2 依据铝垫尺寸选择内倒角直径(CD)大小 估算公式为内倒角直径(CD)=铝垫尺寸-经验值(0.8~0.9mil) 应用范例: (1) 垫尺寸为60-70µm产品 选择SBNE-35BC-CM-1/16-XL (2) 垫尺寸为70-90µm产品 选择SBNS-38FF或SZA15P-DK-15 (3)铝垫尺寸为90-100µm产品 选择UPS-38IG-CM-1/16-XL或SZA15P-GH-15 3.3 依据铝垫间距选择劈刀头部直径(T)大小 估算公式 头部直径(T)=2×铝垫间距- 平均金球直径 应用范例 (1) 铝垫间距≤110µm产品 选择SBNS或FZA“打头”劈刀 (2) 铝垫间距>110µm产品 可灵活选择UPS或SZA“打头”劈刀 3.4 依据相邻弧高和相邻间距选择劈刀头部形状 (1) 假如相邻间距≤120µm产品,通常选择SBN或SZA“打头”劈刀 (2) 假如相邻间距>120µm产品,通常选择UPS或SZA“打头”劈刀 本控制文件未经书面核准不得复印及分发。 These document are confidential, shall not reproduced or distributed without prior written permission. 章节编号 Section No:4 章节名称Sec. Title:应用指导 4 应用指导 依据现在用户产品,推荐选择以下规格劈刀: (1)金丝采取Φ20µm产品 选择UPS-35ID-CM-1/16-XL-20或SBNE-35BC-CM-1/16 (2)铝垫尺寸为60-70µm产品且铝垫间距≤110µm产品 选择SBNE-35BC-CM-1/16 (3)铝垫尺寸为70-90µm产品且铝垫间距≤110µm产品 选择SBNS-38FF-CM-1/16 或FZA15P-DK-15 (4)其它产品灵活选择UPS-38IG-CM或SZA 15P-GH或SZA15P-DK-15 如铝垫尺寸为70-90µm产品且铝垫间距>110µm产品 选择SZA15P-DK-15 铝垫尺寸为90-110µm产品且铝垫间距>110µm产品 选择UPS-38IG-CM-1/16 或SZA15P-GH-15 本控制文件未经书面核准不得复印及分发。 These document are confidential, shall not reproduced or distributed without prior written permission. 章节编号 Section No:5 章节名称Sec. Title:备注 5 备注 表1: SBN S (-) - 41 C - AZ M - 1/16 - XL - (-) 11.Main Taper Angle (MTA) 1.Tip Style 10.Tool Length 2.Face Angle 9.Tool Diameter 3.Chamfer Angle 8.Finish 4.Hole Size 7.Materiai 5.Tip Diameter 6.Chamfer Diameter 1.TIP Style 劈刀头部类型 11.Main Taper Angle(MTA) 外端面锥度(外端面夹角) 2.Face Angle 头部端面角 10.Tool Length 劈刀长度 3.Chamfer Angle 内倒角角度 9. Tool Diameter 劈刀外圆直径 4.Hole Size 内孔直径 8. Finish 表面处理情况 5.Tip Diameter 劈刀头部直径 7. Materiai 材料 6.Chamfer Diameter倒角直径 1. Tip Style: SBN – Fine Pitch with to deg Slinline Bottleneck(for T≤µm). [细间距,瓶颈端面角为100(T<165µm)] UT – Standard capillary with Face Angle for non-Fine Pitch application. [一般型劈刀不适于细间距焊接使用] CSA–Standard capillary with a 00 Face Angle for nin-Fine Pitch application. [一般型劈刀,头部端面角为00,FA=00不适于细间距焊接使用] 2. Face Angle: Z-00 F-40 S-80 E-110 [FA--头部端面角] 3.Chamfer Angle:Standard-900(no need to specify) [内倒角角度:标准为900 ] 本控制文件未经书面核准不得复印及分发。 These document are confidential, shall not reproduced or distributed without prior written permission. 章节编号 Section No:5 章节名称Sec. Title:备注 4.Hole Size 5.Tip Diameter 6.Chamfer Diameter 25 µm (.0010") W=70 µm (.0028") A=35 µm (.0014") 28 µm (.0011") Y=75 µm (.0030") B=41 µm (.0016") 30 µm (.0012") Z=80 µm (.0032") C=46 µm (.0018") 33 µm (.0013") A=90 µm (.0035") D=51 µm (.0020") 35 µm (.0014") B=100 µm (.0039") E=58 µm (.0023") 38 µm (.0015") C=110 µm (.0043") F=64 µm (.0025") 41 µm (.0016") D=120 µm (.0047") G=68 µm (.0027") 43 µm (.0017") E=130 µm (.0051") H=74 µm (.0029") 46 µm (.0018") F=140 µm (.0055") I=78 µm (.0031") 51 µm (.0020") G=150 µm (.0059") J=86 µm (.0034") 56 µm (.0022") H=165 µm (.0065") K=92 µm (.0036") 64 µm (.0025") I=180 µm (.0071") L=100 µm (.0039") 68 µm (.0027") J=200 µm (.0079) M=114 µm (.0045") 75 µm (.0030") K=225 µm (.0089") N=127 µm (.0050") 84 µm (.0033") L=250 µm (.0098") P=53 µm (.0021") 90 µm (.0035") M=300 µm (.00118") Q=38 µm (.0015") 100 µm (.0039") N=190 µm (.0075") R=43 µm (.0017") 127 µm (.0050") P=270 µm (.0106") S=48 µm (.0019") 178 µm (.0070") Q=330 µm (.0130") T=97 µm (.0038") R=360 µm (.0142") U=140 µm (.0055") S=410 µm (.0161") V=152 µm (.0060") T=420 µm (.0165") W=193 µm (.0076") U=430µm (.0169") Y=254 µm (.0100") V=710 µm (.0279") X=Special dimension* X=Special dimension* * must be specified after part number. 本控制文件未经书面核准不得复印及分发。 These document are confidential, shall not reproduced or distributed without prior written permission. 章节编号 Section No:5 章节名称Sec. Title:备注 7. Material: C=High Density Fine Grain Ceramic 99.99%Al2O2 AZ=Zirconia Composite(For SBN only,T≤110µm) [材料:C=高密度陶瓷颗粒99.99% Al203 AZ=氧化锆化合物(只有SBN使用,T≤110µm)] 8. Finish: Polish - No need to specify [表面处理:抛光-未特殊说明全部是抛光模式] Matte(M)- Must be specified [亚光-使用时要指明] 9. Tool Diameter: Standard -1.587%mm(.0625")[外圆直径:一般1.587mm(0.0625英寸) 10. Tool length: L = 9.53mm(.375") 16mm =.630" [劈刀长度] XL = 11.10mm(.437") 19mm =.750" XXL = 12.0mm(.470")J 11. Main Taper Angle(MTA)[外端面锥度] SBN Series - Standard 10 deg BNA with 300 MTA(Specify MTA if different than above) [SBN系列] [一般型 劈刀瓶颈端面角为100,外端面锥度为300] UT and CSA series- Standard 300(No need to specify) [一般型外端面锥度为300] [UT和CSA系列] Others-200(Must be specified)[其它类型为200] 本控制文件未经书面核准不得复印及分发。 These document are confidential, shall not reproduced or distributed without prior written permission. 章节编号 Section No:5 章节名称Sec. Title:备注 表2: SZ A 15 P - 20 08 E G - 15 A B C D E F G H I a) Tip Style b) Inside Chamfer Angle c) Hole Size d) Tip Finish e) Optional Cone Angle f) Face Angle g) Tip Diameter h) Chamfer Diameter i) Outside Radius 表3: FZ A 13 P - 20 11 Z Z - 05 (33-16-10/10) J K L M j) Other Option(Tip Diameter) k) Other Option(Chamfer Diameter) l) Bottleneck Angle m) Bottleneck Height 劈刀型号各部分参数介绍 1. TS劈刀头部(T值)类型 2. Inside Chamfer Angle 内倒角角度 3. Tip Finish 头部加工处理方法(抛光是否) 4. Optional Cone Angle 外端面夹角 5. Face Angle 头部端面角 6. Tip Diameter 劈刀头部(T)直径 7. Chamfer Diameter 内倒角直径(CD) 8. Outside Radius 端面外圆半径 9. Other Option(Tip Diameter) 其它选择项(劈刀头部直径) 10. Other Option(Chamfer Diameter) 其它选择项(头部倒角直径) 11. Bottleneck Angle 瓶颈角 12. Bottleneck Height 瓶颈高度 本控制文件未经书面核准不得复印及分发。 These document are confidential, shall not reproduced or distributed without prior written permission. 章节编号 Section No:5 章节名称Sec. Title:备注 A Tip Style[劈刀头部类型] SZ Series = Normal Type [SZ系列=一般劈刀] FZ Series=Bottleneck Type(Fine Pitch Capillary) [FZ系列=瓶颈类型(细节距类型劈刀) UZ Series=Tool Length of 9.53mm (0.375) [UZ系列=劈刀长为9.53mm (0.375英寸) B Inside Chamfer Angle(ICA)[内倒角角度] A=900 B=1200 C=700 Z=Othet Option[其它选项] C Hole Size(HD)[内孔直径] SPECIFIED BASED ON WIRE SIZE[金丝直径选择内孔直径] Hole Size [标称内孔直径值] Actual HoleSize(In/µ) [实际内孔直值] Suggested Wire Diameter(In/µm) [推荐金丝直径] Hole Size Actual Hole Size(In/µm) Suggested Wire Diameter(In/µm) 10 0.0010/25 0.0007/18to0.0008/20 17 0.0017/43 0.0012/30 to 0.0013/34 11 0.0011/28 0.0008/20to0.0009/23 18 0.0018/46 0.0013/32 to 0.0014/36 12 0.0012/30 0.0008/20to0.0009/23 19 0.0019/48 0.0013/34 to 0.0015/38 13 0.0013/33 0.0009/23to0.0010/25 20 0.0020/51 0.0014/36 to 0.0016/40 14 0.0014/36 0.0010/25to0.0011/28 21 0.0021/53 0.0015/38to 0.0016/41 15 0.0015/38 0.0011/28to0.0012/30 22 0.0022/56 0.0016/41 to 0.0017/43 16 0.0016/41 0.0011/28to0.0013/33 xx 0.00xx As Required D Tip Finish[头部加工处理方法] “P”=Polished Tip Finish[经抛光处理] “M”=Matte Tip Finish[亚光面(未抛光处理) E Option Cone Angle (CA)[外端面夹角] “10”=10° “15”=15° “20”=20° “30”=30° “50”=50° F Face Angle (FA)[端面夹角] “00”=0° “04”=4° “08”=8° “11”=11° 本控制文件未经书面核准不得复印及分发。 These document are confidential, shall not reproduced or distributed without prior written permission. G. Tip Diameter (TD)[头部直径] A 292µm(0.0115”) F 150µm(0.0059”) K 100µm(0.0039”) B 229µm(0.0090”) G 140µm(0.0055”) L 90µm(0.0035”) C 203µm(0.0080”) H 130µm(0.0051”) M 80µm(0.0031”) D 178µm(0.0070”) I 120µm(0.0047”) N 75µm(0.0030”) E 165µm(0.0065”) J 110µm(0.0043”) Z Other Special Option H. Chamfer Diameter(CD)[内倒角直径] A 127µm(0.0050”) E 78µm(0.0031”) I 58µm(0.0023”) B 104µm(0.0041”) F 74µm(0.0029”) J 53µm(0.0021”) C 91µm(0.0036”) G 68µm(0.0027”) K 51µm(0.0020”) D 86µm(0.0034”) H 64µm(0.0025”) L Other Special Option I. Outside Radius(OR)[端面外圆半径] 0.0005”=05 0.0008”=08 0.0012”=12 0.0015”=15………… 章节编号 Section No:5 章节名称Sec. Title:备注 本控制文件未经书面核准不得复印及分发。
