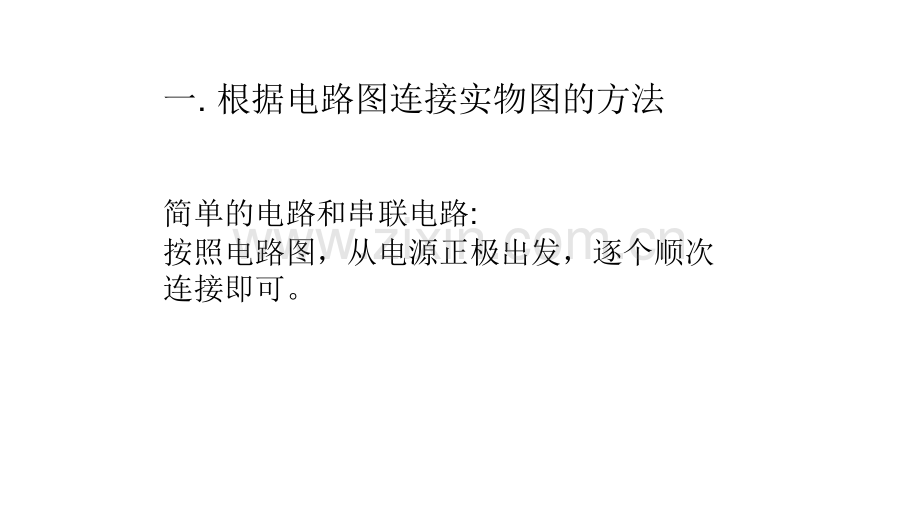

专题：电路与电路图一.根据电路图连接实物图的方法 简单的电路和串联电路:按照电路图，从电源正极出发，逐个顺次连接即可。例1：例2：1、在电路图中任选一条支路，并将这个支路的元件与干路的元件连接好2、再找出电路中电流的分支点3、将回路以外的元件连接在两点之间复杂实物图：L1L2L3S1ABL1L2L3S1SAB例3：L1S SL2L3S1L1S1S2B例4：AS1S2L1L2SSL1L2ABAB例5：SL1L2S1S2ABSS1S2L1L2AB例6：一句话概括：先找路、后连图、再补漏。连接实物图时，导线不要交叉，导线的端点必须接在各元件的接线柱上。二.根据实物图画电路图的方法 1 电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查。2 各电路元件摆放的位置要均匀、美观。不能画在拐角，或者三岔口，十字交叉口。3 交叉连接的导线，一定要在连接处画一个“黑点”。在下图中左边是部分电路实物图，右边画了三种部分电路图请你判断对错L1L2S1S2S3第一步，用电路符号代替实物S1S3L2L1S2第二步、对按照电路图画图规则对上图进行美化处理（注意交叉连接的导线，一定要在连接处画一个“黑点”。L2L1S2例7：S3S1S1L2L1S2例8：分开点汇合点AB例9：L1L2s2s1ABL1L3sL2例10：总之，我们在依据实物图画出电路图时，主要根据电路中电流的走向，并借助于设置框架 或标出“分开点”和“汇合点”的方法，可以帮助我们分析清楚电路的基本连接，顺利作图。例12：有一盏电灯,一个电铃，两个开关K1和K2,还有一电池组。要求:只按下开关K1时,只有电铃响。而开关K1、K2按下时,电铃响且电灯亮。请画出这个电路图。三：根据题目要求画电路图例13：根据下列要求,并画出电路图。开关K1,K2都闭合时,灯L1和L2都能发光；断开K1,灯L1和L2都不发光,若闭合开关K1,断开开关K2,则只有灯L1能发光。练习题解析1、根据电路图连接电路L1L2L1L2L1L2+-图7图8L1L2S1S2S1S2L1L22、根据电路连接画出电路图3.如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。4、小王同学想安装一个由电池组、一个电动机、一个红色 电源指示灯、一个开关和若干导线组成的电路。要求：红 色电源指示灯一直亮着；电动机则由开关控制。请画出符 合他要求的电路图。5.一个封闭的盒子,a、b是面板上的两个窗口,a内有红灯泡,b内有绿灯泡,有3节干电池串联供电,只闭合S1,红、绿灯都亮;只闭合S2,两灯都不亮;S1、S2都闭合,只是绿灯亮,请画出电路图.红绿10有一只开关、一只电动机、一个小电灯和一个电池组，在下面画出开关控制电动机和电灯的两个不同的电路图。
