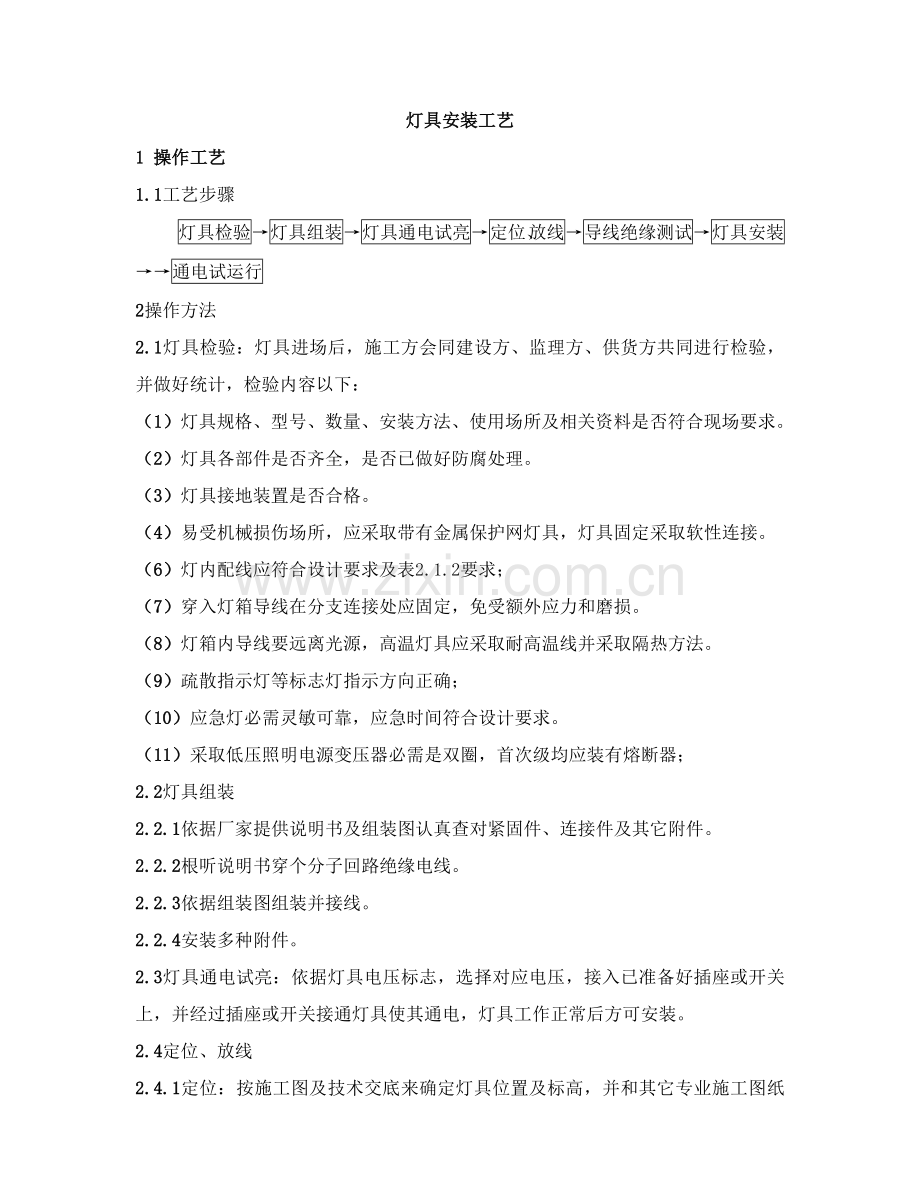

灯具安装工艺
1 操作工艺
1.1工艺步骤
灯具检验→灯具组装→灯具通电试亮→定位、放线→导线绝缘测试→灯具安装→→通电试运行
2操作方法
2.1灯具检验：灯具进场后，施工方会同建设方、监理方、供货方共同进行检验，并做好统计，检验内容以下：
（1）灯具规格、型号、数量、安装方法、使用场所及相关资料是否符合现场要求。
（2）灯具各部件是否齐全，是否已做好防腐处理。
（3）灯具接地装置是否合格。
（4）易受机械损伤场所，应采取带有金属保护网灯具，灯具固定采取软性连接。
（6）灯内配线应符合设计要求及表2.1.2要求；
（7）穿入灯箱导线在分支连接处应固定，免受额外应力和磨损。
（8）灯箱内导线要远离光源，高温灯具应采取耐高温线并采取隔热方法。
（9）疏散指示灯等标志灯指示方向正确；
（10）应急灯必需灵敏可靠，应急时间符合设计要求。
（11）采取低压照明电源变压器必需是双圈，首次级均应装有熔断器；
2.2灯具组装
2.2.1依据厂家提供说明书及组装图认真查对紧固件、连接件及其它附件。
2.2.2根听说明书穿个分子回路绝缘电线。
2.2.3依据组装图组装并接线。
2.2.4安装多种附件。
2.3灯具通电试亮：依据灯具电压标志，选择对应电压，接入已准备好插座或开关上，并经过插座或开关接通灯具使其通电，灯具工作正常后方可安装。
2.4定位、放线
2.4.1定位：按施工图及技术交底来确定灯具位置及标高，并和其它专业施工图纸查对是否矛盾。
3.2.4.2放线：依据单独灯具及成排灯具位置，采取十字交叉法放线，画线。
2.5导线绝缘测试：灯具安装前，必需进行导线绝缘电阻测试。测试方法可参见本册《管内绝缘导线敷设及连接工艺标准》（Ⅵ409）中相关内容。
2.6灯具安装
2.6.1一般灯具安装
（1）塑料台安装。将灯头盒内电源线从塑料台穿线孔中穿出，预留接线长度，削出线芯，将塑料台紧贴建筑物表面，对正位置，用机螺丝将塑料台固定在灯头盒上。
（2）将电源线由吊线盒底或平灯座出线孔内穿出，并压牢在其接线端子上，余线送回至灯头盒。然后将吊线盒底座或平灯座固定在塑料台上。
（3）假如是软线吊灯，首先将灯头线穿过吊线盒盖，打好保险扣，接头盘圈涮锡固定在吊线盒内和电源线连通端子上。
（4）灯具吊线如需穿塑料软管，必需将软管两端剪成两半分别压在吊线盒和灯头内保险扣上，软管不能脱出。通常吊灯、吸顶灯灯具安装方法参见图3.2.6.1。

图3.2.5.1 吊灯、吸顶灯灯具安装方法
（5）链吊或管吊灯具安装时应使使用方法兰式吊线盒将吊链或吊管固定在法兰盘上。
将电源线线芯，按顺时针方向盘圈，平压在灯座螺丝上。假如灯具留有软线接头，则用软线在削出电源线芯上缠绕5~7圈后，将线芯折回压紧并涮锡。用颜料带和黑胶布分层包扎紧密。将包扎好接头调顺放回灯头盒，并用长度大于20mm木螺丝固定。
3.2.6.2荧光灯安装
（1）吸项荧光灯安装：首先确定灯具位置，然后将电源线穿入灯箱，将灯箱贴紧建筑表面，用胀管螺栓固定。见图3.2.6.2-1。灯头盒不外露。若荧光灯是安装在吊顶上，应采取自攻螺丝将灯箱固定在专用吊架上。将电源从接线盒穿金属软管引至灯箱接线盒内，盖上灯箱盖，将上灯管。盒式荧光灯在吊顶板下安装具体做法以下图3.2.6.2-2。

图3.2.6.2-1 单管盒式吸顶荧光灯在现浇混凝土屋板下安装

图3.2.6.2-2 盒式日光灯在吊顶板下安装

3.2.6.3吊链日光灯安装：首先依据灯具至顶板距离，截好吊链，把吊链一端挂在灯箱挂钩上，另一端固定在吊线盒内，将导线依次序编叉在吊链内，并引入灯箱，在灯箱进线孔处应套上橡胶绝缘胶圈或套上阻燃黄腊管以保护导线，在灯箱内端子板（瓷接头）上压牢。导线连接应涮锡，并用绝缘套管进行保护。最终将灯具反光板用镀锌机螺丝固定在灯箱上，调整好灯脚，装好灯管。
3.2.6.4嵌入式荧光灯安装
图3.2.6.6-1 大型灯具安装做法
（1）依据灯具和吊顶内接线盒之间距离，进行断线有配制金属软管，但金属软管必需和盒、灯具可靠接地，金属软管长度不得大于1.2m，假如采取阻燃喷塑金属软管可不做跨接地线。
（2）金属软管连接必需采取配套软管接头和接线盒及灯箱可靠连接，吊顶内严禁有导线明露。
3.2.6.5嵌入式筒灯安装
（1）按施工图确定灯口位置及直径大小交土建在吊顶板上开孔。
（2）选择灯具时，一般筒灯或节能筒灯上方应有接线盒，并和灯具固定在一起。
（3）土建封板时，将电源线由开好板洞引出，封好板后将金属软管引入灯具接线盒，压牢电源线。然后将筒灯从洞口向上推入，用灯具本身卡具和吊顶板紧密固定。
（4）顶板或吊顶内接线盒和灯具灯头电气连接时，采取金属软管，金属软管和接线盒固定时，应采取专用接头，并做跨接地线。采取带有阻燃喷塑层金属软管可不用做跨线接地。
（5）调整灯具和顶板平整牢靠，上好灯管装好灯泡。
3.2.6.6各型花灯安装
（1）组合式吸顶花灯安装：依据预埋螺栓和灯头盒位置，在灯具托板上开好安装孔和出线孔，且出线孔应加绝缘胶圈，安装时将托板托起，将电源线和从灯具穿出导线连接并绑扎严密。放回灯头盒内，将托板用螺栓固定，调整各个灯口，使托板四面和顶棚贴紧，安装灯具附件，上好灯管或灯泡。
（2）链吊式花灯在顶板下安装：将组装好灯具托起，把吊链穿过扣碗挂在预埋好吊钩上，从扣碗底引出电源线和灯线用压线帽连接，理顺后将接头放入扣碗内，将扣碗紧贴。调整吊链，安装灯泡和灯罩。安装方法通常图3.2.6.6-1、图3.2.6.6-2。

图3.2.6.6-2 链吊式花灯在顶板下安装

3.2.6.7光带安装：依据灯具外型尺寸及重量制作吊架，再依据灯具安装位置，把吊架固定在预埋件或胀管螺栓上。光带吊架必需单独安装；大型光带必需先下好预埋件。吊架固定好后将光带灯箱用机螺丝固定在吊架上，再将接线盒内电源线穿入阻燃金属软管内引入灯箱，电源线和灯具导线刷锡连接并包扎紧密。调整各灯脚，装上灯管和灯罩，最终依据吊顶平面调整灯具直线度和水平度。假如灯具对称安装，其纵横轴线应在灯具中心线。
3.2.6.8草坪灯安装：依据设计要求选择灯具规格型号。再依据规格型号来制作混凝土底座，并依据灯具安装孔在现浇混凝土底座上面预埋固定灯具预埋件或螺栓，依据进线孔预埋好灯具进出管线导管。电线导管进孔后有保护和密封方法，然后导线涮锡，接入灯口，上好灯泡和灯罩。做法参见图3.2.6.8。

图3.2.6.8 庭院草坪灯安装

3.2.6.9投光灯安装：依据设计要求选择灯型，依据规格型号制作混凝土底座和固定支架，在底座内预埋螺栓及电源导管，当采取专用支架安装时，须先安装固定投光灯专用支架（可自行加工）、固定螺栓及电源导管，然后再安装固定投光灯，安装做法参见图3.2.5.9。
图3.2.5.9 投光灯安装
3.2.6.10 庭院灯安装：首先依据设计要求选择灯具并确定灯具位置，做好基础底座，然后安装灯具。要求灯具灯体及全部金属配件均应做防腐处理，并采取专用PE线做好接地保护。灯具做法参见图3.2.5.10。

图3.2.5.10 庭院灯安装

3.2.6.11壁灯安装：安装时首先依据设计要求选定灯具规格、型号，查对并确定安装位置，清理预埋盒并做好防腐处理，接线后，将灯具底座对正预埋灯头盒，贴紧墙面，用机螺丝将底座直接固定在墙体上，最终配好灯泡，装好灯罩。
3.2.6.12航空障碍灯安装：安装时首先依据产品相关技术资料制作支架并固定好，将障碍灯安装在支架上，并安装好控制箱及光敏元件，最终将金属支架和防雷接发系统作可靠焊接。
航空障碍照明灯安装应符合下列要求：
(1)障碍照明灯属于一级负荷，应接入应急电源回路。一旦正常电源停电或发生故障，应急电源切换应在障碍灯控制盘内自动进行。
(2)障碍灯启闭可采取照明光电自动控制器或时间程序控制器，光电元件应露天安装，且应安置在有挡雨和避免日光直射地方，且不能受照明灯光等影响；光电自动控制器应安置在室内。
3.2.7通电试运行：灯具、配电箱全部安装完成，线路绝缘电阻摇测合格后，方许可通电试运行。通电后应仔细检验开关和灯具控制次序是否相对应，灯具控制是否灵活、正确；电器元件是否正常，假如发觉问题必需先断电，然后查找原因进行修复。修复后，重新进行通电试运行。试运行时间不少于24h，每小时统计电压电流。
