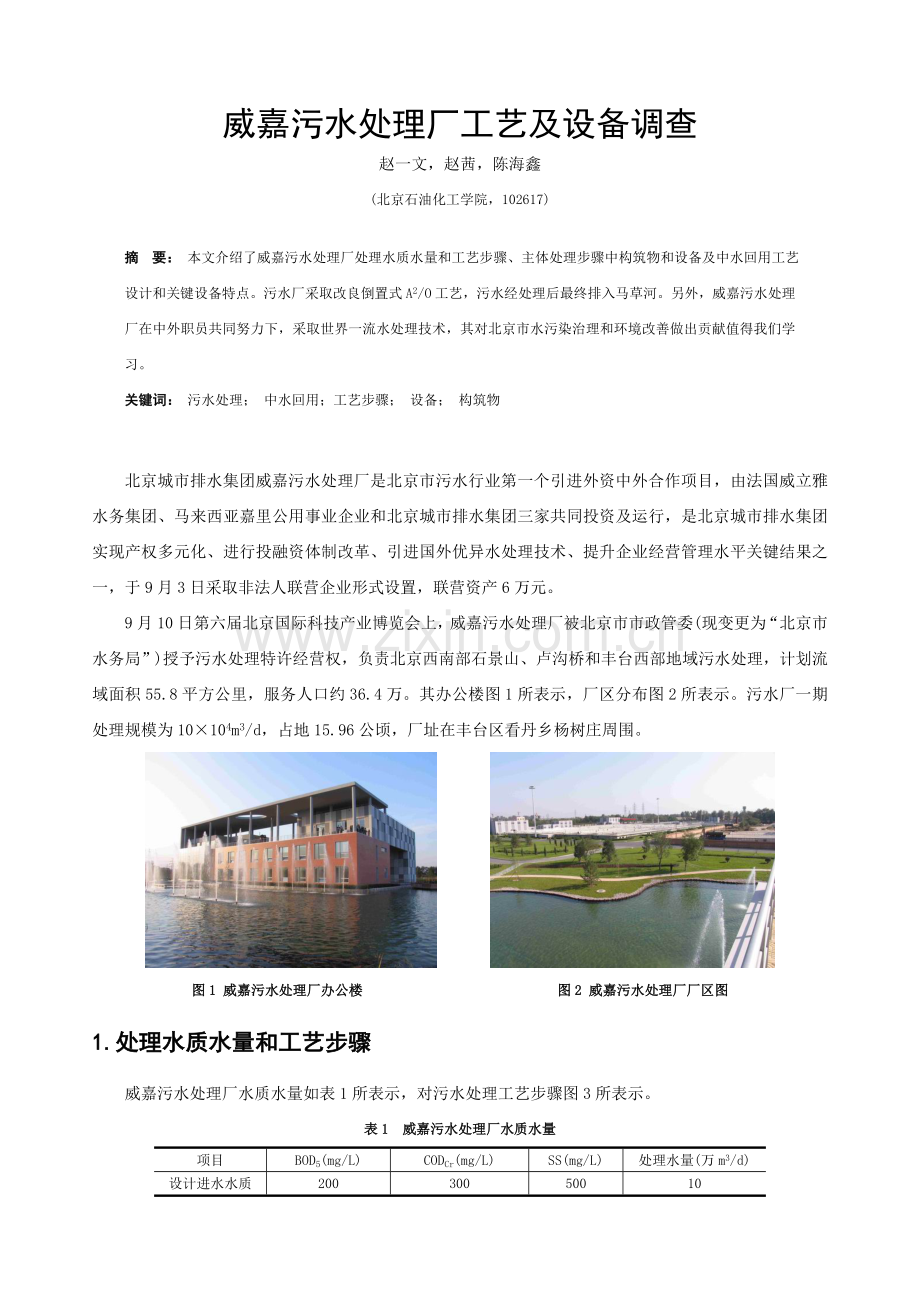

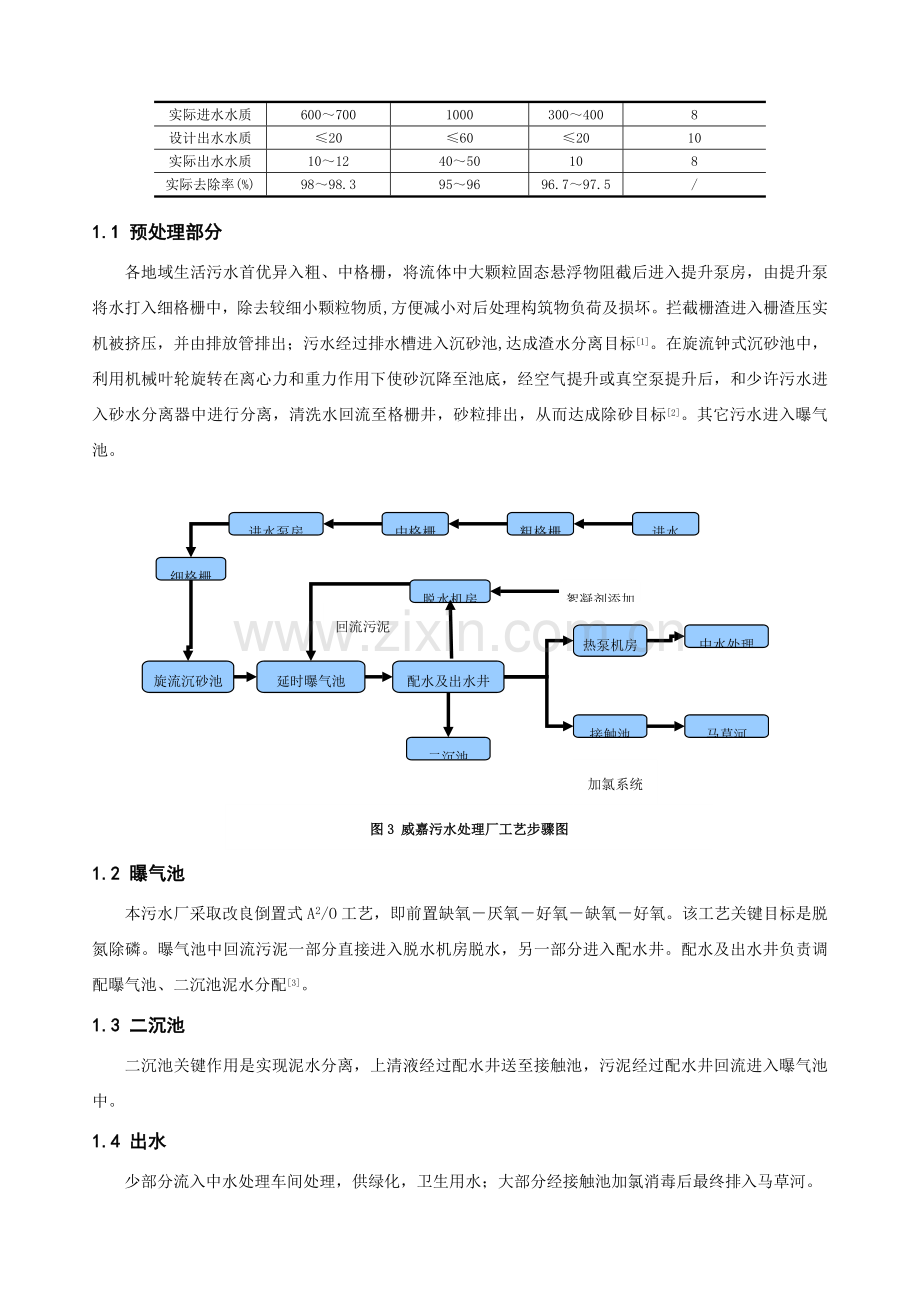

威嘉污水处理厂工艺及设备调查赵一文，赵茜，陈海鑫(北京石油化工学院，102617)摘 要： 本文介绍了威嘉污水处理厂处理水质水量和工艺步骤、主体处理步骤中构筑物和设备及中水回用工艺设计和关键设备特点。污水厂采取改良倒置式A2/O工艺，污水经处理后最终排入马草河。另外，威嘉污水处理厂在中外职员共同努力下，采取世界一流水处理技术，其对北京市水污染治理和环境改善做出贡献值得我们学习。关键词： 污水处理； 中水回用；工艺步骤； 设备； 构筑物北京城市排水集团威嘉污水处理厂是北京市污水行业第一个引进外资中外合作项目，由法国威立雅水务集团、马来西亚嘉里公用事业企业和北京城市排水集团三家共同投资及运行，是北京城市排水集团实现产权多元化、进行投融资体制改革、引进国外优异水处理技术、提升企业经营管理水平关键结果之一，于9月3日采取非法人联营企业形式设置，联营资产6万元。9月10日第六届北京国际科技产业博览会上，威嘉污水处理厂被北京市市政管委(现变更为“北京市水务局”)授予污水处理特许经营权，负责北京西南部石景山、卢沟桥和丰台西部地域污水处理，计划流域面积55.8平方公里，服务人口约36.4万。其办公楼图1所表示，厂区分布图2所表示。污水厂一期处理规模为10104m3/d，占地15.96公顷，厂址在丰台区看丹乡杨树庄周围。 图1 威嘉污水处理厂办公楼 图2 威嘉污水处理厂厂区图1.处理水质水量和工艺步骤威嘉污水处理厂水质水量如表1所表示，对污水处理工艺步骤图3所表示。表1威嘉污水处理厂水质水量项目BOD5(mg/L)CODCr(mg/L)SS(mg/L)处理水量(万m3/d)设计进水水质20030050010实际进水水质60070010003004008设计出水水质20602010实际出水水质10124050108实际去除率(%)9898.3959696.797.5/1.1 预处理部分各地域生活污水首优异入粗、中格栅，将流体中大颗粒固态悬浮物阻截后进入提升泵房，由提升泵将水打入细格栅中，除去较细小颗粒物质,方便减小对后处理构筑物负荷及损坏。拦截栅渣进入栅渣压实机被挤压，并由排放管排出；污水经过排水槽进入沉砂池,达成渣水分离目标1。在旋流钟式沉砂池中，利用机械叶轮旋转在离心力和重力作用下使砂沉降至池底，经空气提升或真空泵提升后，和少许污水进入砂水分离器中进行分离，清洗水回流至格栅井，砂粒排出，从而达成除砂目标2。其它污水进入曝气池。进水粗格栅中格栅进水泵房细格栅旋流沉砂池延时曝气池脱水机房配水及出水井二沉池热泵机房接触池马草河中水处理絮凝剂添加回流污泥图3 威嘉污水处理厂工艺步骤图加氯系统1.2 曝气池本污水厂采取改良倒置式A2/O工艺，即前置缺氧厌氧好氧缺氧好氧。该工艺关键目标是脱氮除磷。曝气池中回流污泥一部分直接进入脱水机房脱水，另一部分进入配水井。配水及出水井负责调配曝气池、二沉池泥水分配3。1.3 二沉池二沉池关键作用是实现泥水分离，上清液经过配水井送至接触池，污泥经过配水井回流进入曝气池中。1.4 出水少部分流入中水处理车间处理，供绿化，卫生用水；大部分经接触池加氯消毒后最终排入马草河。2主体处理步骤中构筑物和设备污水厂设置了中心控制系统，实现对工艺步骤自控，这使得技术人员能够在中心控制室监控各构筑物和设备运行情况，确保了处理效果。图4 回转式固液分离机2.1格栅及其除污机格栅上截留杂物采取抓斗机清除，经皮带输送机输送、栅渣压实机压实后外运出厂。为便于维护检修，每台格栅前、后设置电、手动两用闸板。控制室可监测格栅前、后水位，并控制格栅前、后电动闸板启闭和格栅及栅渣输送机、栅渣压实机运行，同时也可现场控制。粗格栅栅隙60mm，回转式。中格栅栅隙25mm，为旋转式，自动控制，间隔30min运行。细格栅栅隙5mm，阻截大于5mm物质。(1)回转式固液分离机该厂选择江苏泉溪环境保护股份制造HF/300型回转式固液分离机，其基础参数为：栅隙60mm、加长9517mm、功率3kW、设备宽1550mm、设备高12450mm、转速2m/min、重量3850kg、过水流量4666m3/h。HF型回转式固液分离机(图4所表示)是一个能够连续自动拦截并清除流体中多种形状杂物水处理专用设备，可广泛地应用于城市污水处理、自来水行业、电厂进水口，同时也能够作为纺织、食品加工、造纸、皮革等行业废水处理工艺中前级筛分设备，是现在中国最优异固液筛分设备之一，填补了中国空白。图5 抓斗机HF型回转式固液分离机是由一个独特耙齿装配成一组回转格栅链。在电机减速器驱动下，耙齿链进行逆水流方向回转运动。耙齿链运转到设备上部时，因为槽轮和弯轨导向，使每组耙齿之间产生相对自清运动，绝大部分固体物质靠重力落下。另一部分则依靠清扫器反向运动把粘在耙齿上杂物清扫洁净。按水流方向耙齿链类同于格栅，在耙齿链轴上装配耙齿间隙能够依据使用条件进行选择。当耙齿把流体中固态悬浮物分离后能够确保水流通畅流过。整个工作过程是连续，也能够是间歇。 该设备最大优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，在无人看管情况下可确保连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会产生声光报警并自动停机，能够避免设备超负荷工作。因为该设备结构设计合理，在设备工作时，本身含有很强自净能力，不会发生堵塞现象，所以日常维修工作量极少4。图6 皮带输送机设备规格按机宽尺寸分HF3003600型。机宽超出1800mm，则做成并联机。设备标准沟深为1535mm，可依据用户需要及使用实际情况任意加长。特殊规格另行设计。耙齿栅隙分为1mm、3mm、5mm、10mm、20mm、30mm、40mm、50mm等多种规格，选型由过水量、提升高度、固液分离总量和所分离物质形状、颗粒大小来选择，同时选配不一样材质。(2)抓斗机抓斗机外形图5所表示，重500kg。适应于挖掘水下N值小于15淤泥、通常粘土、松散沙质土，N值1525中等沙土，也能够挖掘N值2540硬粘土、夹石沙质土和沙砾, 和N值大于40风化碎岩、凝灰岩等。(3)皮带输送机图7 离心式水泵工作原理一样由江苏泉溪环境保护股份制造SD型皮带输送机用于栅渣输送及其它松散物料输送 (图6所表示)。其基础参数为：带宽800mm、带速13.5m/min、输送机长9.45m、输送量15t/h、功率1.5kW、头架中心高1240mm。(4)进水泵房进水泵房有4台离心式水泵，4个电磁流量计，每台流量2200m3/h。水泵全自动工作，PLC系统依据水位改变控制水泵开停，并使水泵按交替方法运行。水泵工作原理图7所表示。图8 栅渣压实机(5)栅渣处理设备该厂采取宜兴华全部琥珀环境保护机械制造制造2.2kW HF1900型栅渣压实机(图8所表示)。宜兴华全部琥珀环境保护机械制造是宜兴市华全部绿色工程集团企业和德国汉斯琥珀企业共同投资兴办一家中德合资企业，其采取德国琥珀企业技术和标准及其企业管理程序要求，专业从事生产、组装和销售技术优异HUBER品牌固液分离机械，并提供完善售后服务。华全部琥珀环境保护机械制造企业生产固液分离设备(俗称琥珀设备)是处世界领先水平产品。关键有系列格栅机(最大处理水量可达10000 m3/h)，用于沉砂池各型压榨机、过滤器，用于污泥处理浓缩机、脱水机。其工作原理为：废料自进料口进入压榨管后被挤压，进入排放管，而废水则被分离后进入排水槽达成分离目标。适用在污泥、栅渣输送、脱水处理，可和格栅除污机、皮带输送机配套使用，把格栅除污机捞取渣污经过压榨，排除其水份，以缩小渣污体积5。2.2沉砂池及砂水分离设备(1)钟氏沉砂池旋流除砂系统由旋流沉砂池、砂水分离器及鼓风机等组成(图9所表示)。图9 旋流沉砂池和砂水分离器工艺步骤图旋流沉砂池用于初沉池前、格栅后，去除污水中较大无机颗粒。其关键利用机械叶轮旋转，控制进入水流流速和流态，使砂颗粒在离心力和重力作用下，沿池壁呈螺旋线加速沉降，同时有机物在水流作用下，随水流漂走，沉入池底砂经空气提升或政治部提升后，和少许污水进入砂水分离器中进行分离后排出，清洗水回流至格栅井，从而达成除砂目标6。旋流沉砂池分为钢制、混凝土建两种结构，可依据需要或根据设计院设计结构进行选型。表2为两种结构参数。表2 产品规格型号及关键尺寸：(钢结构)序号型号参数流量(m3/h)电机功率(kw)ABCDEFGHL1XSC1.81800.5518301000305610300140030050011002XSC3.63600.5521301000380760300140030050011003XSC6.06000.5524301000450900300135040050011504XSC1010000.75305010006101200300155045050013505XSC1818000.75365015007501500400170060050014506XSC3030001.14870150010004002200100050018507XSC4646001.154801500110022004002200100050018508XSC6060001.558001500120024004002500130050019509XSC7878002.26100150012002400400250013005001950图10 砂水分离器特点：占地面积小；沉砂效果受水量改变影响很小；砂水分离效果好，分离出砂子含水率低率，有机物含量少，便于运输；系统采取PLC自动控制洗砂、排砂周期，运行安全、可靠；操作方便，维护简单，寿命长；鼓风机采取国外优异技术，噪音低；对周围环境影响很小，卫生条件好。(2)砂水分离器该设备由德国PASSAVANT ROEDIGER企业制造，关键适适用于对污水处理厂沉砂池排出砂水混合液进行砂水分离。其外形图10所表示。2.3 曝气池曝气池步骤图11所表示，即：进水渠(部分污水回流污泥)前置缺氧段厌氧段(污水)好氧一段缺氧段好氧二段。图11 曝气池示意图前置缺氧段，设置闸门，调控进水量及污泥回流量。部分污水以前置缺氧段进入，补充碳源；同时，进入从二沉池回流含磷污泥。缺氧区在工艺系统首端，许可反硝化优先取得碳源，故强化了系统脱氮能力。厌氧段，污水直接流入，本段关键功效是释放磷，使污水中P浓度升高，溶解性有机物被微生物细胞吸收而使污水中BOD5浓度下降；另外，NH3-N因细胞合成而被去除一部分，使污水中NH3-N浓度下降，但NO3-N含量没有改变。厌氧区在缺氧区以后，不仅避免了回流硝酸盐对厌氧释磷不利影响，而且厌氧释磷形成好氧吸磷动力得到充足利用和全部回流污泥全部参与了从释磷到吸磷完整过程所形成“集体优势”，提升了系统除磷能力。图12 配水及出水井，沉淀池示意图好氧一段，采取微孔盘式曝气，既充足利用了氧气，又可预防堵塞，池底曝气头曝气，曝气管网状分布。缺氧段，反硝化菌利用污水中有机物作碳源，将回流混合液中带入大量NO3-N和NO2-N还原为N2释放至空气，所以BOD5浓度下降，NO3-N浓度大幅度下降，而磷改变很小7。好氧二段，有机物被微生物生化降解，而继续下降；有机氮被氨化继而被硝化，使NH3-N浓度显著下降，但伴随硝化过程使NO3-N浓度增加，P伴随聚磷菌过量摄取，也以较快速度下降8。2.4 配水及出水井配水井分三层：内层为曝气池出水，在其混合均匀后分别由4个出水口进入4个二沉池，使每个二沉池进水水量、水质均匀；中层污泥一部分回流到曝气池，一部分流向脱水机房；外层是二沉池出水，将4个二沉池流出清水汇入接触池。(图12所表示)结合配水、汇水、汇泥三种功效于一体，配水均匀、节省管道、节省空间。2.5 二沉池及其排泥设备图14 沉淀池溢流堰水流示意图1-传动全桥架；2-出水堰；3-浮渣挡板；4-浮渣耙板；5-锥形阀机构；6-吸泥管及扁嘴吸泥器；7-泥槽；8-真空泵；9-虹吸排泥管；10-中心支座及集电装置；11-固定泥槽；12-稳流筒；13-驱动装置图13 辐流式二沉池示意图辐流式二沉池直径为50m。周围传动吸泥机由传动装置、主梁中心支座及集电装置、中心支柱、中心集泥缸、排泥槽、吸泥装置、调整阀、表面撇渣装置等部分组成9(图13所表示)。采取溢流悬空槽，增大溢流量(图14所表示)。辐流式二沉池周围传动吸泥机含有结构新奇、吸泥效果好、自动化程度高、节能、重量轻、耐腐蚀、外形美观、使用寿命长等特点，已达成国外同类产品九十年代优异水平，处于中国领先水平，填补了中国空白，可替换国外同类产品。运行时，水由中心管上孔口流入，在穿孔挡板作用下，均匀地沿池子半径向池子四面辐射流动。因为过水断面不停增大，所以流速逐步变小，颗粒沉降轨迹是向下弯曲线。澄清后水，从设在池壁顶端锯齿形堰口溢出，经过出水槽流出池外10。当控制出水堰出水量小于100300m3/(dm)，浓度较高活性污泥沉降至池底，上清液经溢流装置汇入集水槽。吸泥机传动装置带动主梁并驱使悬挂在主梁下排泥槽，吸泥管绕池中心作旋转运动，辐流式沉淀池通常采取机械排泥，刮泥机每小时旋转24周，将污泥刮到池中去，靠静压或虹吸将污泥排走。刮吸泥机技术参数如表3所表示。(静压：利用液面和池底之间液位差静压原理将池底沉泥经吸泥管汇入集泥槽至中心泥罐后排出。虹吸：用重力作用，在管道内产生局部真空，从而产生虹吸现象。)表3 辐流式沉淀池周围传动刮吸泥机关键技术参数 参数型号池内径(m)池深(m)周围线速度(m/min)驱动功率(kW)CG20B203.54.5-2.20.37CG25B254.05.0-2.20.37CG30B304.55.5-2.20.37CG40B404.55.5-2.20.55CG45B454.55.5-2.20.55CG50B504.55.5-2.20.55图15 接触池2.6 接触池配水井清水流入接触池，在接触池中进行加氯消毒处理，处理后水排入马草河。接触池图15所表示。2.7 鼓风机房鼓风机是污水厂心脏，该厂共有3台丹麦HV-TURBO企业制造KA22SV/GL83型离心式鼓风机(图16所表示)，单机能力为18000m3/h。每台单机全部有一小型PLC，对单机运行环境、运行情况和准备工作进行监控，并能自动报警停机。另外还有一主控盘，负责四台联机时控制。主控盘作用能够分为两部份，一是负责设置鼓风机起停次序，另一部份为PI调解器，能够在其上设置所要求空气管道压力值。每台风机操作可分为手动和联动，手动时，可手动调整出口导叶角度；当四台联机时，由主控盘依据先前设定好次序起动鼓风机，依据需要起动鼓风机台数。经过在鼓风机主控盘上PI调整器，对设定压力值和空气主管上压力计反馈信号进行比较，调整出口导叶片角度，以确保压力均衡。当压力不足需再起动鼓风机时，在起动过程中，先将前一台开起度降低，同时起动后一台，待后一台完全起动后，出口导叶片开起度自动打到零位，依据需要增加前一台开起度，假若打到全开还不够，则再增加后一台开起度，以预防压力波动太大。鼓风机自成一套系统，无须人为干涉，并对外传送鼓风机状态信号和报警信号11。 a b图16 离心式鼓风机示意图2.8 污泥处理和处理设备(1)加药装置图17 一体化加药装置SE-310 58 VESSICE BRO.SWEDEN PolyRex2,0型TOMAL聚合物溶解投加装置(图17)集加药、搅拌、计量于一体，广泛地应用于中国絮凝剂溶液制备行业。不管是粉末还是液体絮凝剂，全部能经过自动装置得到所需浓度溶液，且操作简便、安全、环境保护。加药是关键一个步骤, TOMAL絮凝剂投加十分关键，浓缩污泥即使在体积上发生了很大改变，不过污泥脱水性能差，假如直接进行脱水，污泥处理效果不好且不经济。所以，污泥在脱水前通常全部要进行预处理，提升脱水性能，降低处理难度。离心脱水通常采取高分子絮凝剂。这是因为离心机内空间较小，必需控制泥量增加。采取高分子絮凝剂时，泥量基础不发生改变，其肥效和热值全部不降低，假如采取无机药剂，泥量会显著增加，使脱水机处理能力大大降低。大多数污水处理用到全部是聚丙烯酰胺(PAM)一个常见线型高分子聚合物，分子量很高(103107)，水溶性强，能够进行多个化学反应，可作为絮凝剂、增稠剂、黏合剂、增强剂、表面活性剂、防静电剂、污泥脱水剂等。 加药处理过污泥进入污泥剪切破碎机(基础参数：BN型、380v、50Hz、11kW、1455r/min、21.46A、1575m3/h、76340rpm)，由螺杆泵送入浓缩脱水一体化设备。图18浓缩脱水一体化机(2)浓缩脱水一体化机威嘉污泥处理采取三台丹麦产ALDEC 606型Alfa Laval离心式脱水机(图18)，转毂直径575mm、内径326mm、最大固体密度1.9kg/m3、转鼓最大速度2900rpm，其长径比4.2，脱水率7677。没有采取重力浓缩方法是考虑了浓缩池占地面积较大。离心脱水是利用水分和污泥在转筒高速旋转过程中产生离心力之差使之相互分离，实现脱水目标。污泥经过空心轴中中心进料管进入转筒，在离心力作用下，污泥因比重大，离心力大而被甩至筒体壁面，转筒和螺旋输送机之间转速差使螺旋输送机连续不停地将污泥固体推到转筒圆锥端深入压缩排出。水分因为比重小，离心力小，在内侧形成液体层，水分则将经过转筒圆筒端排出。相关污泥中水分，其包含：间隙水：约占污泥水分70%左右，般用浓缩方法去除；毛细管结合水：约占污泥水分20%左右，可采取高速离心机脱水，负压或正压过滤机脱水；表面吸附水：约占污泥水分7%左右，可采取加热法脱去；内部水：约占污泥水分3%左右，可采取生物法、高温加热法或冷冻法去除。污泥中水分和污泥颗粒结合强度为：内部水 表面吸附水 毛细管结合水 间隙水。污泥脱水难易和污泥中水分存在形式、污泥颗粒大小、有机物含量相关。颗粒越细、有机物越高，脱水就越难。经过浓缩脱水后污泥将进行石灰处理及焚化12。3.中水回用3.1 中水处理步骤中水处理步骤由图19所表示。配水井来水经脱磷加药后经过泵打入压滤罐(高效过滤器)顶部进行粗滤，去除95以上粒径大于2m悬浮颗粒13。接着，处理水经罐底部留出进入膜过滤系统，膜过滤系统由空压机提供过滤所需压力，而空压机气体则由后置设备储气罐提供。过滤后，采取二氧化氯消毒工艺进行消毒处理，继而在中水清水池中停留。最终，经气压水罐供压送至厂区中水管网。配水井来水脱磷加药装置压滤罐膜过滤系统消毒空压机清水池厂区中水管网气压水罐图19 中水处理步骤3.2关键设备(1)高效过滤器以DA863自适应滤料为关键DA863系列高效过滤器等含有高效过滤、广域过滤、变速过滤、自适应过滤等四大最为突出创新特点，奠定了DA863高效过滤器在中国处水处理压力过滤领域中领先地位。在中国众多水处理工程项目上应用以来，实际运行效果检测表明，过滤速度、过滤精度、剩下积泥率、滤床纳污量等关键技术指标大大优于常规过滤技术。同时，其成功处理了高速、高精度过滤和纳污量大三者统一，使中国过滤技术一举达成世界优异水平。广泛用于游泳池水处理、水族馆水循环、水上乐园、人造景观、淡水养殖等。本系统采取5月浙江德安新技术发展制造DA863-800型高效过滤器。推荐滤速为4060m/h，滤器直径800mm，处理水量2030m3/h，设计压力0.4MPa，工作压力0.35MPa，设计温度555，设计干重627kg。设备特点：高效运行效率可在20100m/h滤速下过滤；分离效率对粒径大于2m悬浮颗粒 ,去除率达9095%；容积效率滤床纳污量大，过滤周期长；洗净效率反冲冼耗水量小于滤水量12%,剩下积泥率小于15%；动力效率水头损失小，耗电省；工程效率节省占地面积6090%,模块式系统组成，可在短时间内完成现场安装和调试。图20 膜过滤系统广域亦称泛域过滤，其特征表现在四个方面：可在较宽滤速范围内进行过滤操作(推荐滤速为20-100m/h)；对原水中悬浮物浓度及改变有很好适应性，可实现高速过滤；可除去水中多个污染物；应用领域广泛。变速：采取是“国家863计划”研究结果-彗星式纤维过滤材料，可实现在过滤周期内幅度达100400变速过滤，节省占地、投资、运行费用。自适应：经过过滤介质早期几分钟，形成滤床上松下密理想滤床，这么达成过滤器纳污量大、滤速高、过滤精度高优点；同时针对不一样水质、原水浓度、操作条件、预处理工艺等含有很强自适应性。(2)微滤管膜过滤系统该膜过滤系统由美国颇尔企业制造而成。成立于1946年美国颇尔企业是全球最大, 包含领域最广专门从事过滤, 分离和净化企业。颇尔技术专长, 产品系列和全球网络是该市场世界领先者，并曾被美国“财富”杂志评为美国500强企业。微滤(MF)又称为精过滤，是和常规粗滤十分相同膜过程。微孔滤膜含有比较整齐、均匀多孔结构，孔径范围为0.0510m 14。其基础原理属于筛网状过滤，在静压差作用下，小于膜孔粒子经过滤膜，大于膜孔粒子则被截留到膜面上，使大小不一样组分得以分离，操作压力为0.77kPa。另外，还有膜表面层吸附截留和架桥截留，和膜内部网络中截留。关键用于对悬浮液和乳液进行截留。微滤膜是膜中应用最广，在世界膜技术总产值中占50以上，应用前景十分宽广15。图21 微型往复活塞式空气压缩机对于小型系统，它们有以下显著优点：经典，无须化学药剂预处理，所以也无须药剂贮存设施和地点；无化学残留物，可和天然地面水媲美；运行简易，设施只有开启，关闭两档；系统易于自动化，因为结构简单，可靠性高；占地面积要求小。和常规水处理系统费用相当16。 本系统采取膜过滤系统图20所表示。(3)往复活塞式空气压缩机图21所表示，采取A系列重负载往复活塞式空气压缩机，其结构及性能，自动卸荷装置：结构精巧灵敏，确保操作安全；吸、排气阀组：阀片采取瑞典ASSAB特殊阀钢，经精密车削，研磨及应力消除，在高温下，强调韧性及耐冲击性特佳；空气滤清器：有效过滤吸入空气兼具高度消音作用；气缸盖：密集流线空气通道，散热效果佳；活塞环：压缩环和刮油环皆经精密加工，润滑油极少，不易使阀组结碳及失油烧损曲轴；气缸：内径经精密CNC机械加工和研磨，耐磨耐用；连杆：以专用机精密加工、镗孔、平行度保持在一定标准内，使压缩机运转更为圆滑平稳，不易失油；曲轴：磨损部位皆经表面硬化处理，耐磨性特佳。配平衡重，振动小；曲轴箱轴承中心孔、各平面皆经同一台CNC综合加工机一次加工完成，确保平行度和垂直度；冷却铜管：附高效率散热片，具散热除湿效果。单级风冷空气压缩机技术参数如表4所表示。表4 单级风冷空气压缩机技术参数电动机功率(kW)气缸缸径缸数(mmpcs)气缸行程(mm)回转数(r/min)排气量(m3/min)工作压力(MPa(kg/cm2G)储气罐(m3)外形尺寸(长宽高,mm)总重(kg)CA-510.18511425350.0220.7(7)0.03680310 65556CA-650.37651445800.0420.7(7)0.03680310 68067VA-650.75652445100.0850.7(7)0.07105039076079TA-651.5653486800.190.7(7)0.071050390770107VA-802.2802608000.300.7(7)0.081160420810143TA-804.0803608800.520.7(7)0.131410460960203VA-1005.51002709500.710.7(7)0.1714405601050268TA-1007.51003709001.00.7(7)0.2016606501140326TA-12011.01203808001.510.7(7)0.2016607001220436本系统采取5月由复盛实业(上海)制造TA-120型微型往复活塞式空气压缩机17。 (4)二氧化氯(ClO2)发生器 a b图22 储气罐二氧化氯(ClO2)是现在国际上公认新一代广谱强力杀菌剂、高效氧化剂和优良漂白剂，为世界各国所广泛采取。 二氧化氯发生器(化学法)由发生系统、搜集系统、加温系统、原料投加系统、保护系统及抽取系统等组成。将氯酸钠溶液和盐酸按一定百分比经过原料投加系统输送到发生系统中，在特定温度条件下，反应生成二氧化氯和氯气混和气体，经搜集系统搜集后，经过抽取系统直接进入消毒系统，投加百分比可依据水质不一样，调整投加量，即可达成用户各类水质要求。(5)储气罐上海申江牌储气罐采取高品质材料作原料，利用优异焊接技术作业，经过了ISO9001认证，能经过任何安全检验。储气罐作为空气压缩机一个后配置，它能储存一定量空气，且输出之压比较平稳，同时能降低气路中度，除去一部分水、灰尘、杂质，降低冷冻式干燥机负荷。本中水系统采取4月申江压力容器厂制造型号为2/0.84、设计压力0.84MPa、工作压力0.8MPa、试验压力1.05MPa、容器净重513kg、容积2 m3、设计温度150、介质为空气储气罐(图22所表示)。其作用为：首先，作为气动阀门动力源，给微滤膜管提供压力达成过滤效果；其次，为气水联合反冲洗提供空气。(6)罗茨鼓风机图23 罗茨鼓风机HSR80型罗茨鼓风机是由山东章丘海泰机械工业制造,该企业是由澳利集团和海泰集团合资兴建专业设计，开发和生产HSR罗茨鼓风机大型工业企业。HSR罗茨鼓风机综合中国外多种型号罗茨鼓风机特点基础上研发而成。它利用了优异CAD设计手段和优异加工工艺，确保了风机性能。流量0.6m3/min-56m3/min、升压9.8kpa-58.8kpa。罗茨鼓风机关键由气缸和端盖、转子、轴、轴承、同时齿轮等组成，结构简单，制造方便，图23所表示。关键特点：产品采取三叶直线型叶轮，进排气脉动平缓、噪音低；该产品采取特殊曲线使啮和愈加合理。泄露小、效率高、降低能耗，是一个新型节能产品；产品采取多个新型结构设计，使整机结构紧凑、体积小、重量轻、外形美观大方；产品采取高精度硬齿面同时齿轮，寿命长、噪音低；输出空气清洁，不含任何油质灰尘。基础型号：HSR50;HSR65;HSR80;HSR100;HSR125;HSR150;HSR2004.结束语威嘉污水处理厂采取改良倒置A2O生物脱氮除磷技术，生化效率高、步骤简捷、管理方便、运行稳定、经济节能，含有很高实用价值。其工程基建投资和日常运行费用均低于传统生物脱氮除磷工艺，是一个符合中国国情、含有简捷、高效特点污水生物脱氮除磷新技术。自威嘉污水处理厂正式通水运行以来，凉水河流域90%污水实现了搜集处理，北京市西南地域水环境由此大大改善，为南城经济发展发明了前所未有优良条件。另外，卢南污水处理厂资本运作模式为基础设施建设资金起源提供了有益借鉴，是污水产业投融资体制改革政策实施关键结果。北京排水集团和全球最大威立雅水务集团合作运行污水处理厂，是其自主融资加紧排水设施建设速度，实现产权多元化，实施国企改革关键步骤；也是北京排水集团学习污水处理厂运行技巧和吸收市场竞争经验，逐步和国际大型水务集团管理接轨，推进北京排水集团向现代大型企业前进关键步骤。参考文件1 郑兴灿,张悦.城市污水处理工艺关键类型.中国建设报/中国水业.,12,102 3 中国污水网.浅谈A/A/O工艺运行管理中存在问题及对策.8.14 .固液分离设备5 周金全.城市污水处理工艺设备及招标投标管理.北京：化学工业出版社,.036 徐文刚,胡春萍.旋流沉砂池排砂系统设计.中国给水排水.,18(1):7475 7 郝晓地等.欧洲城市污水处理技术新概念可连续生物除磷脱氮工艺(上).给水排水.,28(6):6118 高廷耀,顾国维编.水污染控制工程(下册)(第二版).北京:高等教育出版社,19999 张自杰主编.排水工程.北京:中国建筑工业出版社,199610 王洪臣等.城市污水处理厂运行控制和维护管理.北京：科学出版社，199911 12 胡锋平等.城市污水处理厂污泥浓缩工艺应用和发展趋势. 重庆建筑大学学报.,26(5):12412613 吴松平,古国榜,胡有勇.中水回用.水处理技术.,28(6):37037214 Timothy P. Brodeur, Mark A. Thompson.膜滤在小型地面水处理系统中利用.给水排水.,27 15 丁志斌,查吕应,张平,等.微滤技术在处理地表原水中应用探讨.工业水处理.,23(7):161816 .超滤和纳滤系统17 .AIRATE系列风冷式空气压缩机The Investigation of Technology and Equipment in the Weijia Sewage PlantZHAO Yiwen，ZHAO Qian，CHEN Haixin(Environmental Engineering Department, Beijing Institute of Petrochemical Technology，102617)Abstract： This paper executed a complete investigation onto the technology and equipment of the Weijia Sewage Plant, it includes: the water quality and water quantity of disposal, technology process, buildings and equipments in disposal process of the main body, design and main equipment characteristic of the reclaimed water reuse technology. The Sewage Plant applies improved and inverted A2/O technology. And the sewage discharges to the Macao River after disposal. Besides, it has great value for us to study, which the Weijia Sewage Plant has contributes for Beijing in water pollution disposal and environment improvement, dependent on the effort of employees who are come from China and foreign countries, and the top water treatment technology in the world.Key words： sewage treatment；reclaimed water reuse；technology process； equipment； building(指导老师：陈家庆)
