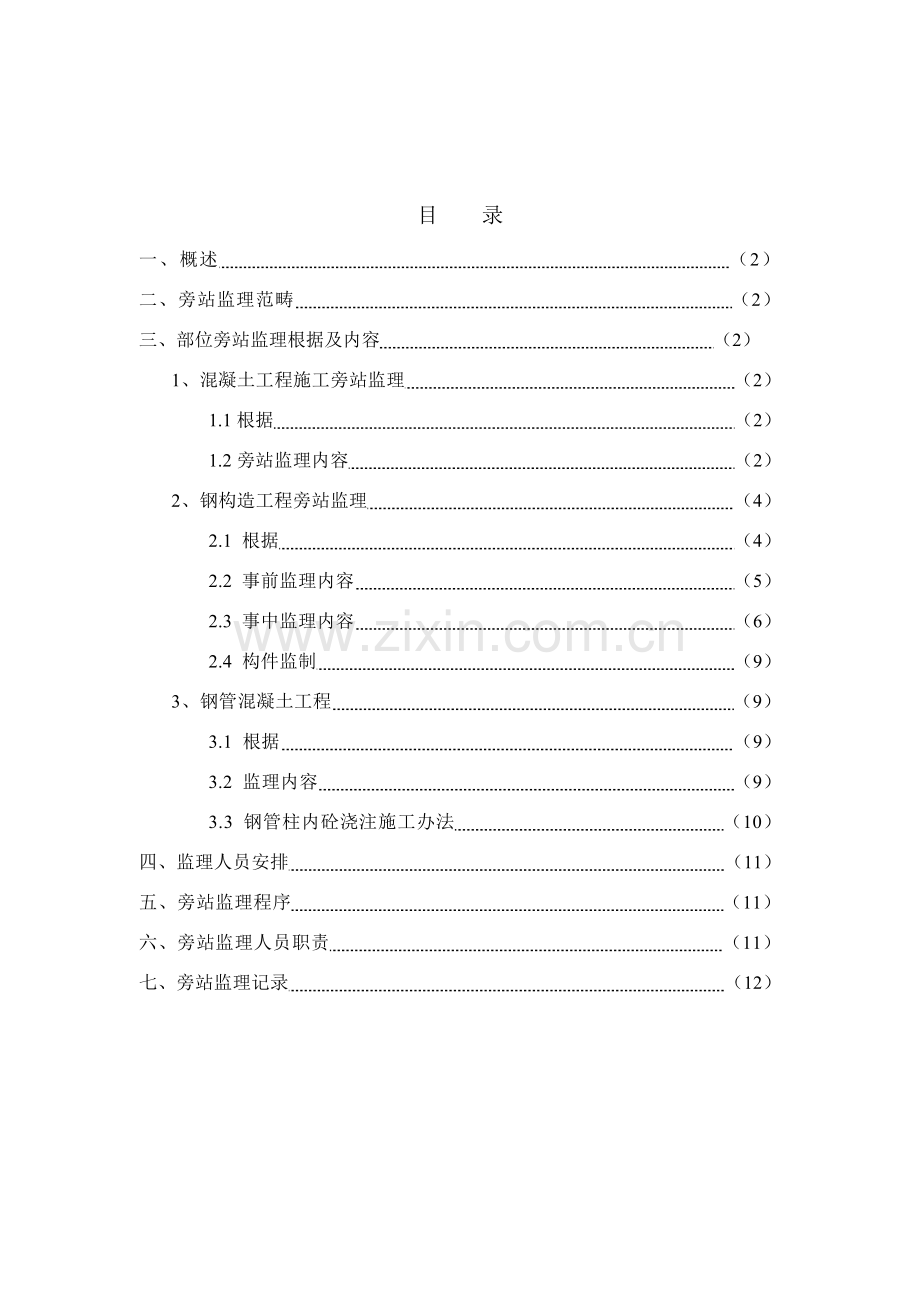

目 录一、 概述 （2）二、 旁站监理范畴 （2）三、 部位旁站监理根据及内容 （2）1、 混凝土工程施工旁站监理 （2）1.1根据 （2）1.2旁站监理内容 （2）2、 钢构造工程旁站监理 （4）2.1 根据 （4）2.2 事前监理内容 （5）2.3 事中监理内容 （6）2.4 构件监制 （9）3、 钢管混凝土工程 （9）3.1 根据 （9）3.2 监理内容 （9）3.3 钢管柱内砼浇注施工办法 （10）四、 监理人员安排 （11）五、 旁站监理程序 （11）六、 旁站监理人员职责 （11）七、 旁站监理记录 （12）一、概述：为保工程质量，根据建设工程质量管理条例、建设工程监理规范等关于规定及国家现行工程质量验收规范规定，在施工阶段监理过程中，对核心部位核心工序施工质量实行现场跟班旁站监理。二、旁站监理范畴依照天津市监理协会规定及本工程特点，拟定在本工程如下三个部位进行旁站监理：混凝土浇筑工程、钢构造工程、砖混构造砌筑工程、钢管混凝土工程。三、 部位旁站监理根据及内容1、混凝土工程施工旁站监理1.1根据1.1. 1建设工程监理规范503191.1.2混凝土构造工程施工质量验收规范GB50204-1.1. 3混凝土质量控制原则GB50164-92建设工程有关法律、法规、设计文献、施工承包合同文献、监理委托合同、经批准施工组织设计（方案）等。1.2旁站监理内容1.2.1开工前准备1.2.1.1 复检进场施工机械设备与否与施工组织设计（方案）中规定一致，具备合格证，操作人员与否与所报证件相符。1.2.1.2 电焊机、管件焊接试件复试报告必要合格。1.2.1.3 对焊机平台与否平稳。1.2.1.4 进场钢材应有材质单，外观检查合格，见证取样复验合格后方可用于工程。1.2.1.5 钢筋存储要有标记，型号、规格分清，复试与待试分清，复试不合格应退场。1.2.1.6对焊钢筋待检查报告合格后方可用于工程。1.2.2 模板工程施工1.2.2.1 模板支撑要有足够强度、刚度和稳定性，满足设计规定及规范规定规定。1.2.2.2 模板接缝处应用胶带纸封闭封严。1.2.2.3 4m以上梁底模板应起拱1-3。1.2.2.4 模板表面应平整、光洁，标高应符合设计规定。1.2.2.5 帮模应垂直、平顺、模型尺寸、轴线符合设计规定，且模内干净无杂物。1.2.2.6 埋件位置应精确，混凝土浇注前应用水润模，且底模不应有积水1.2.2.7 模板拆除应根据同条件养护混凝土强度实验报告，按规范规定执行。1.2.3 钢筋工程施工1.2.3.1 钢筋规格、品种、尺寸、数量、间距、锚固长度、接头位置、搭接长度必要符合设计规定和规范规定。1.2.3.2 钢筋绑扎绑扣办法宜用反十字扣绑扎，不适当全绑一面顺扣。1.2.3.3 箍筋数量、间距、弯钩角度135度，弯钩平直长度10d，加密区间距应符合设计及规范规定。1.2.3.4 楼板主筋、分布筋用尺竿划线从一面绑扎，防止钢筋不顺直。1.2.3.5 焊接预埋件应位置精确，保护层垫块应满足需要，保证保护层厚度。1.2.3.6搭设施工板架，禁止踩踏钢筋。1.2.4 混凝土工程施工1.2.4.1 混凝土浇注应全过程执行旁站监理，并精确真实地填写好旁站监理记录。1.2.4.2 商品混凝土厂家应资质齐全，生产能力、运送工具、机泵等能保证施工需要。1.2.4.3现场投入人力、机具、项目经理、工长、质量员、试块留制人员应与施工方案相符。1.2.4.4 注意施工期间天气实情（冬雨季施工办法贯彻状况）1.2.4.5混凝土开盘证已经总监理工程师签发完毕后方可开盘。1.2.4.6按混凝土级别、浇注顺序、浇注部位留制试块。1.2.4.7 混凝土进场查出厂质量证明书、砼坍落度、出罐时间距浇注时间与否符合砼设计规范，禁止现场加水搅拌。1.2.4.8 对有抗渗规定混凝土依照浇注面积、浇注设备、人员、浇注路线状况不同，控制混凝土不同初凝时间和终凝时间。不符合砼设计原则应退场并记录。1.2.4.9 砼浇注严格按施工工艺操作，无漏棒、漏振。1.2.4.10操作过程中禁止踩踏钢筋，发现钢筋位移及时修整。1.2.4.11按施工方案规定及施工质量验收规范规定留置施工缝1.2.4.12检查砼各部位充盈系数。1.2.4.13钢管柱砼浇注宜浇注到焊口下600mm。1.2.4.14砼强度试块留置应符合施工质量验收规范规定，浇注口取样。1.2.4.15浇注过程中规定施工单位对模板、钢筋质量设专人进行监控。1.2.4.16 查保证浇注中停电应急办法与否贯彻。1.2.4.17施工单位已通过资质审查，施工管理人员、操作人员与所报证件与否相符，禁止无证指挥、无证操作。1.2.4.18 查混凝土养生办法贯彻状况。1.2.5 拆模检查1.2.5.1 混凝土拆模禁止按规范中同条件试块强度及日期规定进行控制。1.2.5.2 混凝土拆模证应经总监理工程师签发后方可拆模1.2.5.3 拆模同步查看砼表面与否存在质量问题、缺陷，并精确、真实记录。2、钢构造工程旁站监理2.1 根据2.1.1 建设工程监理规范GB50319-2.1.2 钢构造工程施工验收规范GB50202-2.1.3 钢桁架质量原则JGJ741-912.1.4 高层民用建筑钢构造技术规程JGJ99-982.1.5 门式钢架轻形房屋结存技术规程CECS102：982.1.6 建筑钢构造焊接规程JGJ81-912.1.7 钢构造设计规范GBJ17-882.1.8 建筑工程施工质量验收统一原则GB50300-2.1.9 钢构造高强度螺栓连接设计施工验收规程JGJ82-912.1.10网架构造设计与施工规程JGJ7-912.1.11 建设单位、施工单位签定天津市施工合同2.1.12 经审批药业制剂车间工程施工组织与设计2.1.13 经审批药业制剂车间工程钢构造施工方案2.1.14 建设单位与监理单位签定天津市建设工程委托监理合同2.1.15 药业制剂车间工程监理规划2.1.16 现行关于法律、法规、施工安全操作规程2.2 事前监理内容2.2.1 读熟施工图纸，参加设计交底，全面详细理解设计意义和规定。2.2.2 学好规范，纯熟精确执行规范规定，严格执行强制性条文。2.2.3 审核施工单位施工组织设计、施工方案，懂得工程质量目的，熟悉各工序施工办法、施工工艺、施工筹划。2.2.4 熟悉施工合同商定和补充规定内容。2.2.5 检查参加工程人员资质条件现场项目机构设立状况。2.2.5.1项目经理资质条件：项目经理资质证书，年检记录。（复印件）2.2.5.2项目工长资质条件：工厂资质证书，年检记录。（复印件）2.2.5.3质量员资质条件：工厂资质证书，年检记录。（复印件）2.2.5.4安全员资质条件：工厂资质证书，年检记录。（复印件）2.2.5.5焊工、起重工特殊工种证件条件：特殊工种上岗操作证，证件发放单位，考核与否合理，与否在有效期内。2.2.6 现场人员投入与否符合施工组织与设计所定流水节拍，能否满足工程进度需要。2.2.7 检查设备机具到场状况2.2.7.1电焊机与否有合格证，与否有安全证，一次线、把线、地线安装与否符合规定规定，能否正常运转，保证工程需要。2.2.7.2气焊、焊把、割把、气管与否合格，乙炔瓶、氧气瓶存储与否符合规定规定。2.2.7.3经纬仪、水平仪、超声波检测仪与否合格有效，有无年检记录。2.2.7.4起重索具与否安全可靠，应申报安全检查自检表。2.2.8 对到场钢构件、零部件、钢板、钢管、型钢、焊条等检查。2.2.8.1构件进场须有所用材料产品质量证明书，材料复试报告，构件合格证书，构件分项工程质量检查评估表，质保资料不齐全构件、零配件、钢材、焊条不准用于工程。2.2.8.2 对装卸运送过程中有损伤构件不准用于工程。2.2.8.3 钢构造工程所用钢材，应有质量证明书，由监理见证做抽样检查，复试合格后方可使用。2.3 事中监理内容2.3.1 钢构造现场施工执行旁站监理，对各工序进行全过程监理，真实、精确、准时填写旁站监理登记表。2.3.2 起重工应持合格有效证件上岗。2.3.3 检查构件起吊：吊点与否对的，吊放与否稳定。2.3.4 轴线间距误差应不大于3mm，基底标高误差应不大于2mm。2.3.5 检查构件安装位置：构件十字线与基底轴线相吻合，地板接触地面应满足设计和规范规定。2.3.6 构件就位后应及时校正暂时固定，管外壁应做暂时钢附件固定支护，距离宜300mm左右均匀分部，且不少于3点。2.3.7 检查构件垂直度、侧向弯曲与否符合规范规定。2.3.8 钢管柱椭圆度，水平接口不平整度应不大于3m。2.3.9 钢管构件上口应包封，防异物落入管内。2.3.10 焊工：人证与否相符，证件与否合格有效，对操作不够纯熟，技能低劣人员，劝其别再继续操作。2.3.11 焊条对已变质、吸潮、生锈、脏污和药皮剥落不准使用，应在3000C至4000C烘箱内烘培一天，恒温保持。2.3.12 检查焊接面及两侧100mm内不许有氧化铁、锈、油、水、雪、涂料、灰尘。2.3.13 焊缝内侧间隙应1-3mm，单面坡口30度。2.3.14 检查焊接处所用不不大于50mm钢板超声波分层探伤检测报告，板内有夹层不能用于工程。2.3.15 施焊办法：与否符合施焊工艺，反变形办法与否贯彻。2.3.16 施焊时应用引弧板、收弧板，保证焊缝质量。2.3.17 焊缝外观检查：焊缝外形均匀、饱满，缝肩连接平滑，焊渣和飞溅物清除干净，不得有裂纹、焊瘤、咬边、加渣、弧坑、未焊满、跟缩等缺陷。2.3.18 检查矩形箱型梁吊装、索具位置、吊点应符合施工方案规定，悬空平移不能撞击钢构件。2.3.19 箱型梁整体平面弯曲应不大于L/1500且不不不大于15mm。2.3.20 检查矩形箱型梁架空、校正、固定、施焊各工序操作应符合施工方案，控制矫正摆放，防止工序配合不当，导致变形。2.3.21 焊口施焊应由高档焊工实行，下弦焊缝为一级焊缝，全数进行超声波探伤检测。2.3.22 高空拼装、滑移应符合施工方案办法，保证质量、安全、设备及人身安全。2.3.23 桁架组件拼装应按施工方案办法实行。2.3.24 施焊由高档焊工实行，起拱应符合规范规定。2.3.25 检查高强螺栓连接，接触结合面应平整清洁，不得涂漆或镀锌，螺栓穿入方向一致，丝扣外露不少于2扣。终拧质量：终拧12小时后48小时迈进行扭矩检查。高强螺栓表面有裂纹或损伤不得用于工程（抗滑移系数应有复试报告）2.3.26 螺孔、扩孔应不大于25%，扭矩扳手应有效合格。2.3.27 检查矩形梁整体平面弯曲应符合设计规定，不应超过规范容许误差。2.3.28 对钢构件焊缝超声波探伤检测（设计规范指定）2.3.29 对已受检且合格部位焊缝应及时进行打磨除锈，实行国产铁红环氧底漆涂刷。2.3.30 梁体角边平直无下挠，垂顺无弯曲。2.3.31 真实精确填写旁站监理登记表，发现偏差，及时纠正，发现违规超标及质量隐患立即制止，报总监理工程师，返修整治后及时记录。2.3.32 现场设备、机具、人员、构件供应与施工方案流水节拍有变，及时询问，并报总监理工程师。2.3.33 对现场施工进度进行检查，与否与施工组织设计相符，能否保证工期，保证安全生产。2.3.34 各个工序完毕后，在自检基本上进行平行检查，质评合格后，可进入下一道工序施工。2.3.35 钢构造工程分项检查应按车间构件分项，现场应按主体土建工程，其基本、主体、屋顶、装饰分部、分项检查评估进行。2.3.35 防火涂料待甲方确认后，依照材料规定进行施工方案补充，同步对有关监理细则进行补充。2.4 构件监制2.4.1 检查钢构造生产车间对构件加工投入机械设备：与否合格，加工能力与否满足工程规定，生产筹划贯彻状况，仪器与否与所报仪器相符合且合格有效。2.4.2 检查车间施焊人员与否持证上岗，投入人员与否满足工作需要，与否与所报资质相符合。2.4.3 检查生产工序：加工工艺、技术操作规程、质量管理体系与否与施工方案相符合，自检程序、质量控制手段与否按施工方案办法贯彻。2.4.4 对首件构件生产加工全过程进行全数检查，检查合格后方可批量生产。2.4.5 构件所用材料质保资料、产品质量证明书、分项工程质量检查评估表应随构件同步进入施工现场。3 钢筋混凝土钢构造工程3.1 根据同混凝土工程旁站监理方案和钢构造工程旁站监理方案3.2 监理内容3.2.1 其钢构造制作某些，除见钢构造工程施工旁站监理方案外，应对如下部位进行重点控制：1） 压型钢板制安必要符合设计文献规定及有关国家现行规范规定，焊接铆钉间距、数量应符合设计规定，焊接质量应符合规范规定。边沿模板应顺直，安装牢固，接缝严密，不得有漏浆现象发生，模内无杂物。四、 监理人员安排：混凝土浇注工程钢构造工程五、 旁站监理程序：1、监理组应在相应工程开工前，将经审批后旁站监理方案送达建设单位和施工单位。2、对旁站监理方案涉及核心部位、核心工序每一项工作内容，施工单位应在施工前24小时书面告知监理组。3、监理组应及时安排旁站监理人员按照旁站监理方案实行旁站监理。旁站监理应在总监理工程师或专业监理工程师指引下，由监理员负责详细实行，依照需要，专业监理工程师也可进行必要旁站监理。4、旁站监理人员应当认真履行职责，对需要实行旁站监理核心部位、核心工序在施工现场跟班监督施工，并及时精确地作好旁站监理记录。5、施工单位现场质检人员应当在“旁站监理记录”上签字。6、旁站监理人员在实行旁站监理时，发现施工违背工程建设强制性条文有权责令施工单位及时整治。发现施工已经或者也许危及工程质量，应当及时向监理工程师报告，由监理工程师或总监理工程师下达“监理工程师告知单”或局部“工程暂停施工令”或采用其她应急办法。7、旁站监理记录是专业监理工程师或总监理工程师依法行使关于签字权重要根据。对于本方案中规定需要旁站监理核心部位、核心工序施工，凡没有实行旁站监理或没有旁站监理记录，专业监理工程师或者总监理工程师不得在相应文献上签字。8、工程竣工后，监理组应当将“旁站监理记录”存档备查。 六、旁站监理人员职责：1施工现场跟班监督施工管理人员、操作人员持证上岗状况。2在施工现场跟班监督经批准施工组织设计、施工方案执行状况。3核查进场材料质量证明文献，外观质量状况，督促施工单位及时报验，禁止使用未检、已检待鉴定、检查不合格材料。4在施工现场跟班监督施工机械设备运转状况。5在施工现场跟班监督施工环境状况。6在施工现场跟班监督核心部位、核心工序中，强制性条文执行状况。7在以上监督工作中，发现问题责令施工单位整治并及时向专业监理工程师或总监理工程师报告。8作好“旁站监理记录”，保存并整顿旁站监理原始资料。六、 旁站监理记录（详见旁站监理登记表）
