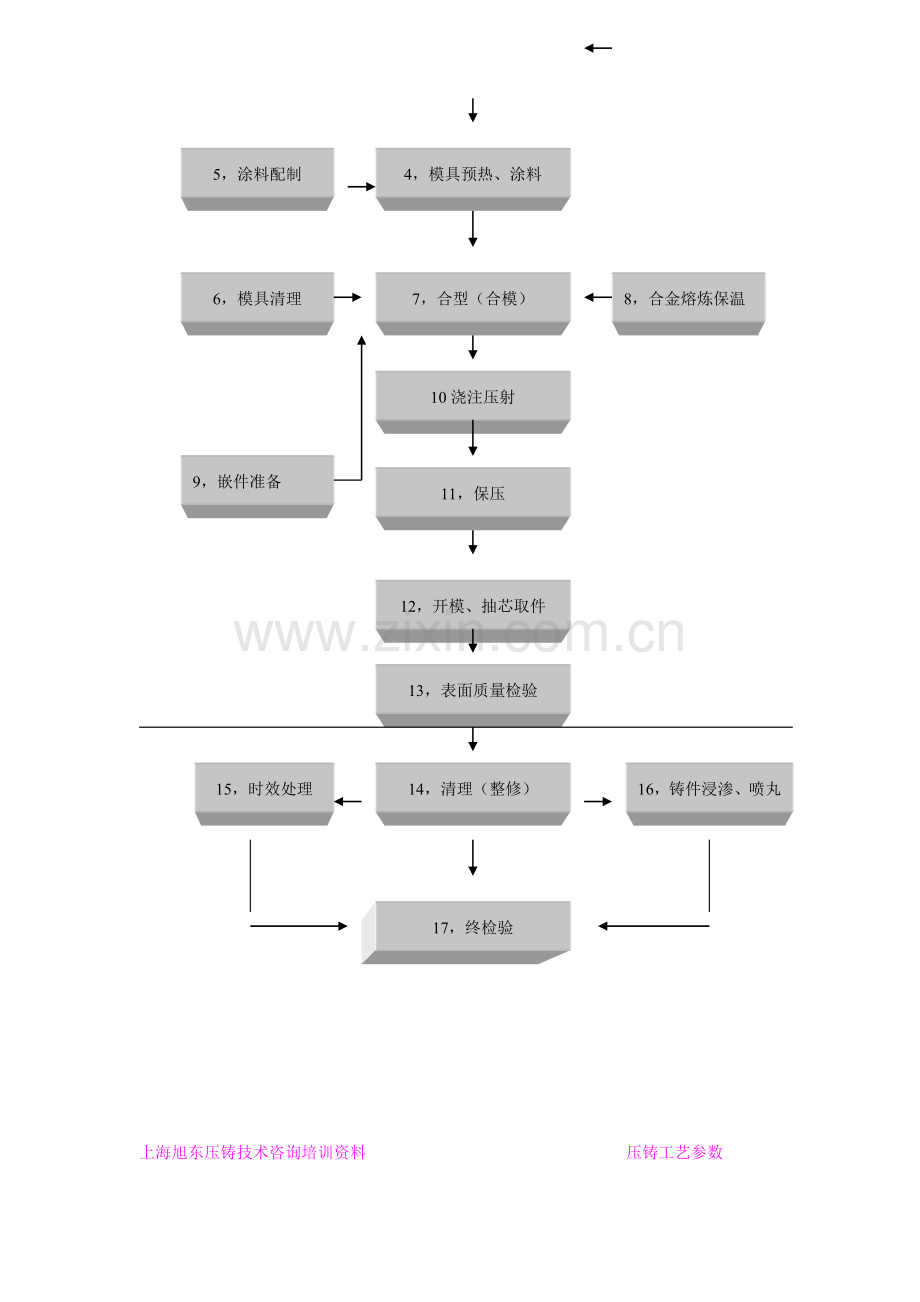

n n 上海旭东压铸技术咨询培训资料压铸工艺参数一、压铸工艺步骤图示 1，压铸机调试 3，压铸模设计和制造 2，压铸模安装 5，涂料配制 4，模具预热、涂料 6，模具清理 8，合金熔炼保温 7，合型（合模） 10浇注压射 9，嵌件准备 11，保压 12，开模、抽芯取件 13，表面质量检验 16，铸件浸渗、喷丸处理 15，时效处理 14，清理（整修） 17，终检验上海旭东压铸技术咨询培训资料压铸工艺参数二、压射压力 P3 P4 压力 P2 P1 P2 P1 T1 t2 t3 t4 保压时间升压充填增压注：t1 金属液在压室中未承受压力时间；P1为一级（慢速） t2 金属液于压室中在压射冲头作用下，经过内浇口充填型腔时间；P2为二级（快速） t3 充填刚刚结束时舜间；P3为三级（增压） t4 最终静压力；P4为补充压实铸件 4Py Pb= Лd2 式中：Pb 比压（Mpa）; Py 机器压射力（N）；（压射力=压射缸直径×蓄压器压射时间最小压力） d 压室（冲头）直径（MM） l 选择比压考虑关键原因上海旭东压铸技术咨询培训资料压铸工艺参数比压原因选择条件高低壁厚薄壁厚壁压铸件结构形状复杂简单工艺性差些好些结晶温度范围大小压铸合金特征流动性差好密度大小比强度大小阻力大小浇注系统散热速度快慢公布合理不太合理排溢系统截面积大小内浇口速度快慢温度合金和压铸模具温度大小 l 压铸多种合金常见比压表（Mpa）铸件壁厚≤3(mm) 铸件壁厚>3(mm) 合金结构简单结构复杂结构简单结构复杂锌合金 20-30 30-40 40-50 50-60 铝硅、铝铜合金 25-35 35-45 45-60 60-70 铝、镁合金 30-40 40-50 50-65 65-75 镁合金 30-40 40-50 50-65 65-80 铜合金 40-50 50-60 60-70 70-80 l 压力损失折算系数K 直浇道导入口截面F1， K值和内浇铸口截面F2之比 >1 =1 <1 立式冷室压铸机 0.66-0.70 0.72-0.74 0.76-0.78 卧式冷室压铸机 0.88 上海旭东压铸技术咨询培训资料压铸工艺参数 l 压射速度浇注金属液量占压室容积百分数(%) 压射速度(cm/s) ≤30 30-40 30-60 20-30 >60 10-20 l 高压速度计算公式： V Vh= ×[1+(n-1)×0.1] 1/4Лd2T 式中：Vh 高速压射速度（CM/S）； V 型腔容积（CM3）； N 型腔数； D 冲头直径（CM）； T 合适充填时间。 l 持压时间压铸合金铸件壁厚＜2.5MM 铸件壁厚＞2,5～6MM 锌合金 1～2 3～7 铝合金 1～2 3～8 镁合金 1～2 3～8 铜合金 2～3 5～10 上海旭东压铸技术咨询培训资料压铸工艺参数 l 留模时间压铸合金壁厚﹤3MM 壁厚3-5MM 壁厚>5MM 锌合金 5-10 7-12 20-25 铝合金 8-15 10-20 20-30 镁合金 7-12 10-15 15-25 铜合金 8-15 15-20 20-30 l 浇注温度铸件壁厚至3MM 铸件壁厚>3MM 合金结构简单结构复杂结构简单结构复杂含铝 420-440 430-450 410-430 420-440 锌合金含铜 520-540 530-550 510-530 520-540 铝硅系 620-650 650-690 620-640 630-660 铝合金铝硅铜系 630-660 640-690 630-650 640-670 铝镁系 640-660 650-700 620-660 640-680 镁合金 640-680 660-700 620-660 640-680 铜合金一般黄铜 880-930 900-950 850-900 880-930 硅黄铜 900-950 920-980 880-930 900-950 注：①浇注温度是以保温炉金属液温度表示； ②含铝锌合金温度不宜超出不去450℃，不然结晶粗大。 l 压铸模温度 1 Tm= Th±△t 3 式中：Tm 压铸模所需工作温度（℃）； Th 合金浇注温度（℃）； △t 温度控制公差（通常为25℃）上海旭东压铸技术咨询培训资料压铸工艺参数合金温度种类壁厚至3MM 壁厚大于3MM 结构简单结构复杂结构简单结构复杂锡铅合金连续工作温度 85-95 90-100 80-90 85-100 预热温度 130-180 150-200 110-140 120-150 锌合金连续工作温度 130-200 190-220 140-170 150-200 预热温度 150-180 200-230 120-150 150-180 铝合金连续工作温度 180-240 250-280 150-180 180-200 预热温度 170-190 220-240 150-170 170-190 铝镁合金连续工作温度 200-220 260-280 180-200 200-240 镁合金预热温度 150-180 200-230 120-150 150-180 连续工作温度 180-240 250-280 150-180 180-220 铜合金预热温度 200-230 230-250 170-200 200-230 连续工作温度 300-330 330-350 250-300 300-350 l 压铸涂料种类不要成份关键特点应用动植物油，矿物油，合成油，1，烟雾大，污染环境油基涂料油性改善剂，固体添加剂， 2，润滑性好多用于冲头润滑剂，高温粘附剂、高温 1，改善环境污染成膜剂、乳化剂、极压添加 2，除润滑、脱膜作用外水基涂膜剂剂、防腐杀菌剂、分散剂、可冷却压铸模，提升生产型腔和冲头润滑剂、抗氧剂率 3，用喷枪喷涂 4，便于自动化生产 l 自配涂料
