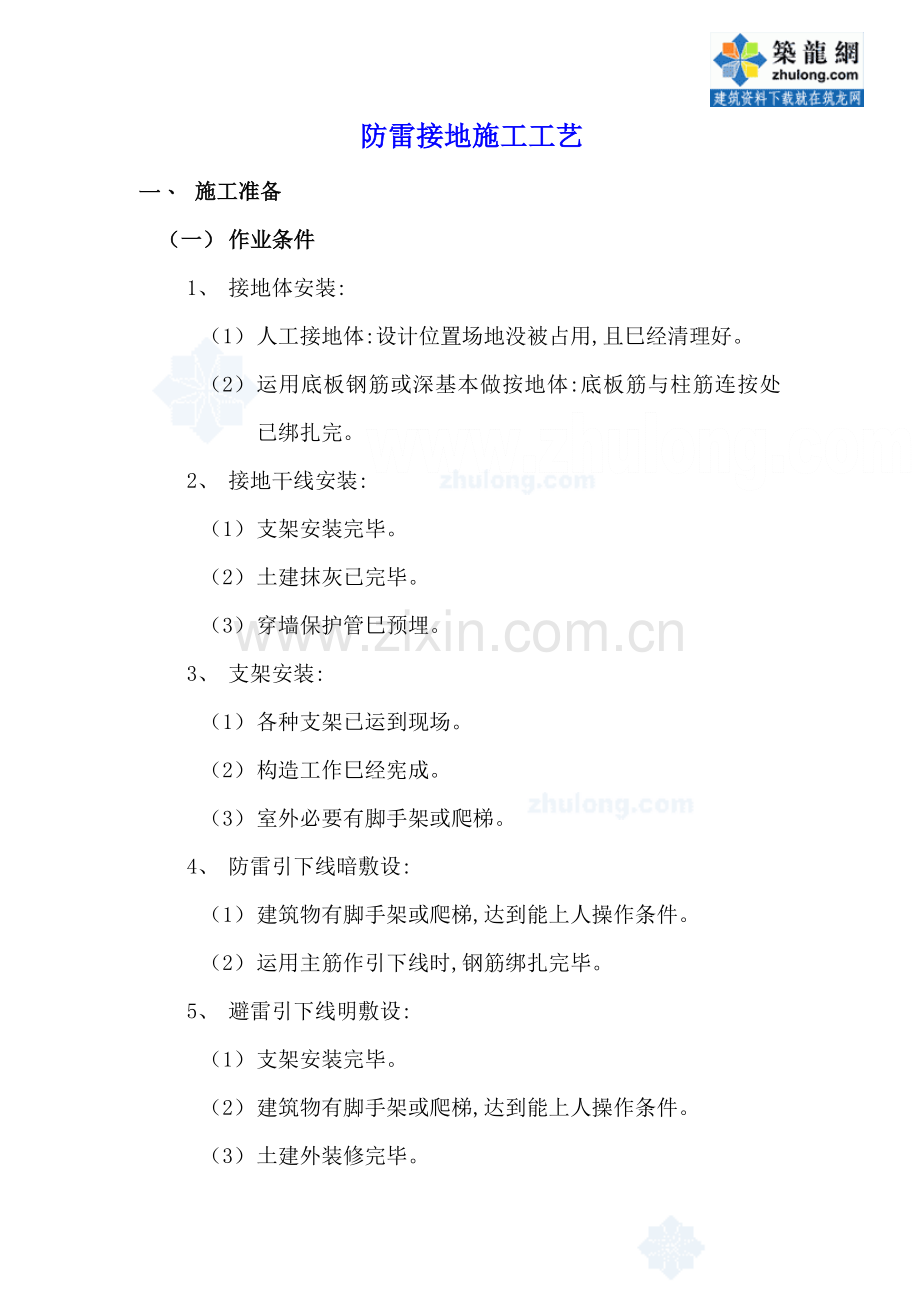

防雷接地施工工艺
一、 施工准备
（一） 作业条件
1、 接地体安装:
（1） 人工接地体:设计位置场地没被占用,且巳经清理好。
（2） 运用底板钢筋或深基本做按地体:底板筋与柱筋连按处已绑扎完。
2、 接地干线安装:
（1） 支架安装完毕。
（2） 土建抹灰已完毕。
（3） 穿墙保护管巳预埋。
3、 支架安装:
（1） 各种支架已运到现场。
（2） 构造工作巳经宪成。
（3） 室外必要有脚手架或爬梯。
4、 防雷引下线暗敷设:
（1） 建筑物有脚手架或爬梯,达到能上人操作条件。
（2） 运用主筋作引下线时,钢筋绑扎完毕。
5、 避雷引下线明敷设:
（1） 支架安装完毕。
（2） 建筑物有脚手架或爬梯,达到能上人操作条件。
（3） 土建外装修完毕。

6、 避雷网安装:
（1） 支架安装完毕。
（2） 具备调直场地和垂直运送条件。
（3） 接地体与引下线必要做完。
7、 避雷针安装:
（1） 接地体及引下线必要安装完毕。
（2） 需要脚手架处,脚手架搭设完毕。
（3） 土建构造工程己完,并随构造施工做完预埋件。
（二） 材料规定
1、 防雷及接地装置所有部件均应采用镀锌材料,并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其重要镀锌材料有:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。
2、 电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。
（三） 重要机具
1、 惯用电工工具:手锤、钢锯、压力案子、大锤等。
2、 线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。
二、 质量规定
质量规定符合《建筑电气工程施工质量验收规范》(GB50303-)规定。
项
序
项 目
容许偏差或容许值
主控项目
1
接地装置测试点设立
第24.1.1条
2
接地电阻值测试
第24.1.2条
3
防雷接地人工接地装置接地干线埋设
第24.1.3条
4
接地模块埋设深度、间距和基坑尺寸
第24.1.4条
5
接地模块设立应垂直或水平就位
第24.1.5条
普通项目
1
接地装置埋设深度、间距搭接长度和防腐办法
第24.2.1条
2
接地装置材质和最小容许规格、尺寸
第24.2.2条
3
接地模块与干线连接和干线材质选用
第24.2.3条
三、 工艺流程
接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环
四、 操作工艺
（一） 接地体安装
1、 接地体安装关于规定:
（1） 接地体顶面埋设深度应符合设计规定。当无规定期,不应不大于0.6m。角钢及钢管接地体应垂直配备。除接地体外,接地体引出线垂直某些和接地装置焊接部位应防腐解决；在作防腐解决前,表面必要除锈并去掉焊接处残留焊药。

（2） 垂直接地体间距不应不大于其长度3～5倍。水平接地体间距应符合设计规定。当无设计规定期不适当不大于5m。
（3） 除环形接地体外,接地体埋设位置应在距建筑物3m以外。距建筑物出入日或人行道也应不不大于3m,如不大于3m时,应采用均压带做法或在接地装置上面敷设50一9Omm厚度沥青层,其宽度应超过接地装置2m。
（4） 接地体敷设完毕,基坑回填土内不应夹有石块和建筑垃圾等。
（5） 外取土壤不得有较强腐蚀性；在回填土时应分层夯实。
（6） 接地装置由各种分接地装置某些构成时,应按设计规定设立便于分开断接卡。自然接地体与人工接地体连接处应有便于分开断接卡,断接卡应有保护办法。
2、 人工接地体安装:
（1） 接地体加工:依照设计规定数量、材料、规格进行加工,材料普通采用钢管和角钢切割,长度不应不大于2.5m。如采用钢管打入地下应依照土质加工成一定形状,遇松软土壤时,可切成斜面形,为了避兔打入时受力不均使管子歪斜,也可以加工成扁尖形；遇±质很硬时,可将尖端加工成圆锥形。如选用角钢时,应采用不不大于40mm×40mm×4mm角钢,切割长度不应不大于2.5m,角钢一端应加工成尖头形状。

（2） 沟槽开挖:依照设计图规定,对接地体(网)线路进行测量弹线,在此线路上挖掘深为0.8～1m,宽为0.5m沟槽,沟顶部稍宽,底部渐窄,沟底如有石子应清除。
（3） 安装接地体(极):沟槽开挖后应及时安装接地体和敷设接地扁钢,防止土方崩塌。先将接地体放在沟槽中心线上,打入地下。普通采用大锤打入,一人扶着接地体,一人用大锤敲打接地体顶部。使用大锤敲打接地体时要平稳,锤击接地体正中,不得打偏,应与地面保持垂直、当接地体顶端距离地面600mm时停止打入。
（4） 接地体间扁钢敷设:扁钢敷设前应调直,然后将扁钢放置于沟内,依次将扁钢与接地体用电(气)焊焊接。扁钢应侧放而不可放平,侧放时散流电阻较小。扁钢与钢管连接位置距按地体最高点约100mm。焊接时应将扁钢拉直,焊后清除药皮,刷沥青做防腐解决,并将接地线引出至需要位置,留有足够连接长度,以待使用。
3、 自然基本接地体安装:
（1） 运用底板钢筋或深基本做接地体:按设计图尺寸位置规定,标好位置,将底板钢筋搭接焊好,再将柱主筋(不少于2根)底部与底板筋搭接焊,并在室外地面如下将主筋焊接连接板,清除药皮,并将两根主筋用色漆做好标记,以便引出和检查。
（2） 运用柱形桩基及平台钢筋做接地体:按设计图尺寸位置,
找好桩基组数位置.把每组桩基四角钢筋搭接封焊,再与柱主筋(不少于2根)焊好,并在室外地面如下,将主筋焊接预埋接地连接板,清除药皮,并将两根主筋用色漆做好标记,便于引出和检查。
4、 接地体核验:
接地体安装完毕后,应及时请监理单位进行隐检核验(订立审核意见,并下审核结论),接地体材质、位置、焊接质量等均应符合施工规范规定。接地电阻应及时进行测试,当运用自然接地体作为接地装置时,应在底板钢筋绑扎完毕后进行测试；当运用人工接地体作为接地装置时,应在回填土之迈进行测试；若阻值达不到设计、规范规定期应补做人工接地极。接地电阻测试须形成记录。
5、 成品保护:
（1） 其她工种在开挖土方时,注意不要损坏接地体。
（2） 安装接地体时,不得破坏散水和外墙壁装修。
（3） 不得随意移动巳经绑扎完构造钢筋。
（二） 接地干线安装
1、 接地干线安装关于规定:
（1） 接地干线在穿过墙壁、楼板和地坪处应加装钢管或其她结实保护套；有化学腐蚀部位还应采用防腐办法。在跨越建筑物伸缩缝、沉降缝处,应设立补偿器,补偿器可用接地线自身弯成弧状代替。
（2） 接地干线应设有测量接地电阻而预备断接卡子。普通采
用暗盒装入,同步加装盒盖并做上接地标记。
（3） 接地干线应在不同两点或两点以上与接地网相连接。自然接地体应在不同两点或两点以上与接地干线或接地网相连接。
（4） 每个电气装置接地应以单独接地线与接地干线相连接,不得在一种接地线中串联几种需要接地电气装置。
2、 接地干线明敷时关于规定:
（1） 应便于检查。
（2） 敷设位置不应妨碍设备拆卸与检修。
（3） 支持件间距离,在水平直线某些应为0.5～1.5m,垂直某些应为1.5～3m,转弯某些应为0.3～0.5m。
（4） 接地千线沿建筑物墙壁水平敷设时,离地面距离应为250～300mm,与建筑物墙壁间间隙应为10～15mm。
（5） 接地干线应按水平或垂直敷设,亦可与建筑物倾斜构造平行敷设,在直线段上不应有高低起伏及弯曲等状况。
（6） 明敷接地线表面应涂15～100mm宽度相等绿色和黄色相问条纹。在每个导体所有长度上或只在每个区间或每个可接触到部位上应作出标志。当使用胶带时,应使用双色胶带。
3、 室外接地千线敷设:
（1） 一方面进行接地干线调直、测位、打眼、煨弯,并安装断接卡子及接地端子。

（2） 敷设前按设计规定尺寸位置先开挖沟槽,然后将扁钢侧放埋入。回填土应压实,接地干线末端露出地面应不超过0.5m,以便接引地线。
4、 室内接地干线敷设:室内接地干线多为明敷设,但某些设备连接支线需通过地面也可以埋设在混凝土内,详细做法如下:
（1） 预留孔:按设计规定尺寸位置,预留出接地线孔,预留孔大小应比敷设接地干线厚度、宽度各大油6mm以上,其办法有三种:
第一种:施工时可按上述规定尺寸截一段扁钢预埋在墙壁内,当混凝土尚未凝固时,抽动扁钢以便凝固后易于抽出。
第二种:将扁钢上包一层油毛毡或几层牛皮纸后埋设在墙壁内,预留孔距墙壁表面应为15一20mm。
第三种:保护套可用厚1mm以上铁皮做成方形或圆形,大小应使接地线穿入时,每边有6mm以上空隙。
（2） 支持件固定；支持件应采用40mm×4mm扁钢,尾端应制成燕尾状,入孔深度与宽度各为50mm、总长度为70mm。其详细固定办法如下:砖墙、加气混凝土墙、空心砖墙上固定:依照设计规定先在墙上拟定轴线位置,然后随砌墙将预制成50mm×50mm方木样板放人墙内,待墙砌好后将方木样板剔除,然后将支持件放入孔内,同步洒水淋湿孔洞,
再用水泥砂浆将支持件埋牢,待凝固后使用。
现浇混凝土墙上固定:先依照设计图规定弹线定位、钻孔,支架做燕尾埋入孔中,调平正,用水泥砂浆进行固定。
（3） 明敷接地线安装:当支持件埋设完毕,水泥砂浆凝固后,可敷设墙上接地线。将接地扁钢沿墙吊起,在支持件一端用卡子将扁钢固定,通过隔墙壁时穿跨预留孔,接地干线连接处应焊接牢固。末端预留或连接应符合设计规定。
5、 成品保护：
（1） 电气施工时,不得磕碰及弄脏墙面。
（2） 焊接时注意保护墙面。
（3） 在土建喷浆前,必要先将接地干线用纸包扎。
（4） 拆除脚手架或搬运物件时不得碰坏接地干线。
（三） 支架安装
1、 支架安装关于规定:
（1） 支架应有燕尾,角钢支架埋注深度不不大于100mm,扁钢和钢支架埋深不不大于9Omm。
（2） 防雷装置各种支架顶部应距建筑物表面100mm；接地干线支架端应距墙面20mm。
（3） 支架水平间距不不不大于1m(混凝土支座不不不大于2m)；垂直间距不不不大于1.5m,各间距应均匀,容许偏差30mm。转角处两边支架距转角中心不不不大于250mm。
（4） 埋设支架所用水泥砂浆,其配合比不应低于1:2。

2、 支架安装:
（1） 应尽量随构造施工预埋支架或铁件。
（2） 依照设计规定进行弹线及分档定位。
（3） 用手锤、錾子进行剔洞,洞日大小应里外一致。
（4） 一方面埋设一条直线上两端支架,然后用铅丝拉直线埋设其她支架。在埋设前应先把洞内用水湿润。
（5） 如用混凝土支座,将混凝土支座分档摆好,先在两端支架间拉直线,然后将其她支架用砂浆找平找直。
（6） 如果女儿墙预留有预埋铁件,可将支架直接焊在铁件上,支架找直办法同前。
3、 成品保护:
（1） 剔洞时,不应损坏建筑物构造。
（2） 支架稳固后,不得碰撞松动。
（3） 支架稳后应保护好,防止土建外墙装修或内墙喷浆时污染支架。
（四） 避雷引下线敷设
1、 避雷引下线需要装设断接卡子或测试点部位、数量按图施工设计,无规定期按如下规定设立:
（1） 引下线扁钢截面不得不大于25mm×4mm；圆钢直径不得不大于12mm。
（2） 建、构筑物只有一组接地体时,可不做断接卡子,但要设立测试点。

（3） 建、构筑物采用多组接地体时,每组接地体均要设立断接卡子。
（4） 断接卡子或测试点设立部位应不影响建筑物外观且应便于测试,暗设时距地高度为0.5m,明设时距地高度为1.8m；1.8m如下部位应用竹管或镀锌角钢保护。断接卡子所用螺栓直径不得不大于10mm,并需加镀锌垫圈和镀锌弹簧垫圈。
2、 避雷引下线暗敷设关于规定:
（1） 运用主筋作暗敷设引下线时,每条引下线不得少于两根主筋,每根主筋直径不能不大于φ12mm。每栋建筑物至少有两根引下线(投影面积不大于50m2建筑物例外)。防雷引下线最佳为对称位置,例如两根引下线要做成“一”字形或“乙”字形,四根引下线要做成“I”字形,引下线间距离不应不不大于20m,当不不大于20m时应在中间多引一根引下线。
（2） 现浇混凝土内敷设引下线不做防腐解决。
（3） 主筋搭接处按接地线规定焊接,当主筋连接采用压力埋弧焊、对焊、冷挤压、丝接时其接头处可不焊跨接线及其她焊接解决。
3、 避雷引下线暗敷设做法:
（1） 一方面将所需扁钢(或圆钢)用手锤(或钢筋扳子)进行调直或扳直。将调直引下线运到安装地点,按设计规定随建筑物引上、挂好,及时将引下线下端与接地体焊接,或与
断接卡子连接,随着建筑物逐渐增高,将引下线敷设于建筑物内至屋顶并出屋面一定长度,以备与避雷网连接。如需接头则应进行焊接,焊接后应敲掉药皮并刷防锈漆(现浇混凝土除外)及银粉,最后请关于人员进行隐检查收,做好记录。
（2） 运用主筋作引下线时,按设计规定找出所有主筋位置,用油漆做好标记,距室外地面0.5m处焊接断接卡子,随钢筋逐级串联焊接至顶层,并焊接出屋面一定长度引下线镀锌扁钢40×4或φ12镀锌圆钢,以备与避雷网连接。每层各引下点焊接后,隐蔽之前,均应请关于人员进行隐检,同步应填写隐检记录。
4、 避雷引下线明敷设关于规定:
（1） 引下线应躲开建筑物出入口和行人较易接触到地点八以兔发生危险。
（2） 引下线必要调直后方可进行敷设,弯曲处不应不大于90°并不得弯成死角。
（3） 引下线除设计有特殊规定外,镀锌扁钢截面不得不大于48mm2,镀锌圆钢直径不得不大于8mm。
5、 避雷引下线明敷设做法:
（1） 引下线如为扁钢.可放在平板上用手锤调直；如为圆钢可将圆钢放开,一端固定在牢固地锚机具上,另一端固定在绞磨(或倒链)夹具上进行冷拉直。

（2） 将调直引下线运到安装地点。
（3） 将引下线用大绳提高到最高点,然后由上而下逐点固定,直至安装断接卡子处。如需接头或安装断接卡子,则应进行焊接。焊接后清除药皮,局部调直,刷防锈漆(或银粉)。
（4） 将引下线地面以上2m段套上保护管,卡固、刷红白油漆。
（5） 用镀锌螺栓将断接卡子与接地体连接牢固。
6、 成品保护:
（1） 安装保护管时,注意保护好土建构造及装修面。
（2） 拆架子时不要磕碰引下线。
（五） 避雷网安装
1、 避雷网安装关于规定:
（1） 避雷网卡固时应加镀锌弹垫、平垫。
（2） 避雷线弯曲处不得不大于90°,弯曲半径不得不大于圆钢直径10倍。
（3） 避雷线如用扁钢,截面不得不大于48mm2；如为圆钢直径不得不大于8mm。
（4） 遇有变形缝处应做煨弯补偿。
2、 避雷网安装做法:
（1） 避雷线如为扁钢,可放在平板上用手锤调直；如为圆钢,可将圆钢放开一端固定在牢固地锚夹具上,另一端固定在绞磨(或倒链)夹具上,进行冷拉调直。
（2） 将调直避雷线运到安装地点。

（3） 将避雷线用大绳提高到顶部,凋直、敷设、卡固、焊接连成一体,同引下线焊接。焊接药皮应敲掉,进行局部调直后刷防锈漆及银粉。
（4） 建筑物屋顶上有突出物,如金属旗杆、透气管、金屑天沟、铁栏杆、爬梯、冷却水塔、电视天线等,这些部位金属导体都必要与避雷网焊接成--体。顶层烟囱应做避雷带或避雷针。
（5） 在建筑物变形缝外应做防雷跨越解决。
（6） 避雷网分明网和暗网两种,暗网格越密,其可靠性就越好。网格密度应视建筑物重要限度而定。重要建筑物可使10m×10m网格；普通建筑物采用20m×20m网格即可。如果设计有特殊规定应按设计规定去做。
3、 成品保护:
（1） 遇坡顶瓦屋面,在操作时应采用办法,以兔踩坏屋面瓦。
（2） 不得损坏外檐装修。
（3） 避雷网敷设后,应避免砸碰。
（4） 避雷网敷设完毕后,应注意保护,防止外墙装修污染避雷线。
（六） 避雷针制作与安装
1、 避雷针制作与安装关于规定:
（1） 独立避雷针及其接地装置与道路或建筑物出人口等距离应不不大于3m。当不大于3m时,应采用均压办法或铺设暖石
或沥青地面。
（2） 独立避雷针应设立独立集中接地装置。当有困难时,该接地装置可与接地网连接,但避雷针与主接地网地下连接点至35kV及如下设备与主接地网地下连接点,沿接地体长度不得不大于15m。
（3） 独立避雷针接地装置与接地网地中距离不应不大于3m。配电装置架构或屋顶上避雷针应与接地网连接,并在其附近装设集中接地装置。
（4） 建筑物上避雷针或防雷金属网应和建筑物顶部其她金属物体连接成一种整体。
（5） 避雷针采用镀锌钢管制作针尖,管壁厚度不得不大于3mm,针尖涮锡长度不得不大于70mm。
（6） 避雷针应垂直安装牢固。
2、 避雷针制作:
（1） 避雷针普通采用圆钢或钢管制成,其直径不应不大于下列数值:
独立避雷针普通采用φ19镀锌圆钢；屋面上避雷针普通采用φ25镀锌钢管；水塔顶部避雷针圆钢直径为25mm,钢管直径为40mm；烟囱顶上圆钢直径为25mm；避雷环圆钢直径为12mm；扁钢截面长100mm,厚度为4mm。
（2） 把放电尖端打磨光滑后进行涮锡。如针尖采用钢管制作,可先将上节钢管一端锯成锯齿形,用手锤收尖后,焊缝磨
平、涮锡。
（3） 按设计规定材料所需长度分多节进行下料,然后把各节管按粗细拼装起来,相邻两节应把细管插入粗管中一段,插入长度普通为250mm。最后把各个接头用φ12铆钉铆接或采用开槽焊接,接口某些应焊牢。
（4） 焊接后把避雷针体镀锌或涂银粉。
3、 避雷针安装先将支座钢板底板固定在预埋地脚螺栓上,焊上一块肋板,再将避雷针立起、找直、找正后进行点焊,然后加以校正,焊上其她三块肋板。最后将引下线焊在底板上,清除药皮刷防锈漆及银粉。
4、 成品保护:
（1） 拆除脚手架时,注意不要碰坏避雷针。
（2） 注意保护土建装修。
