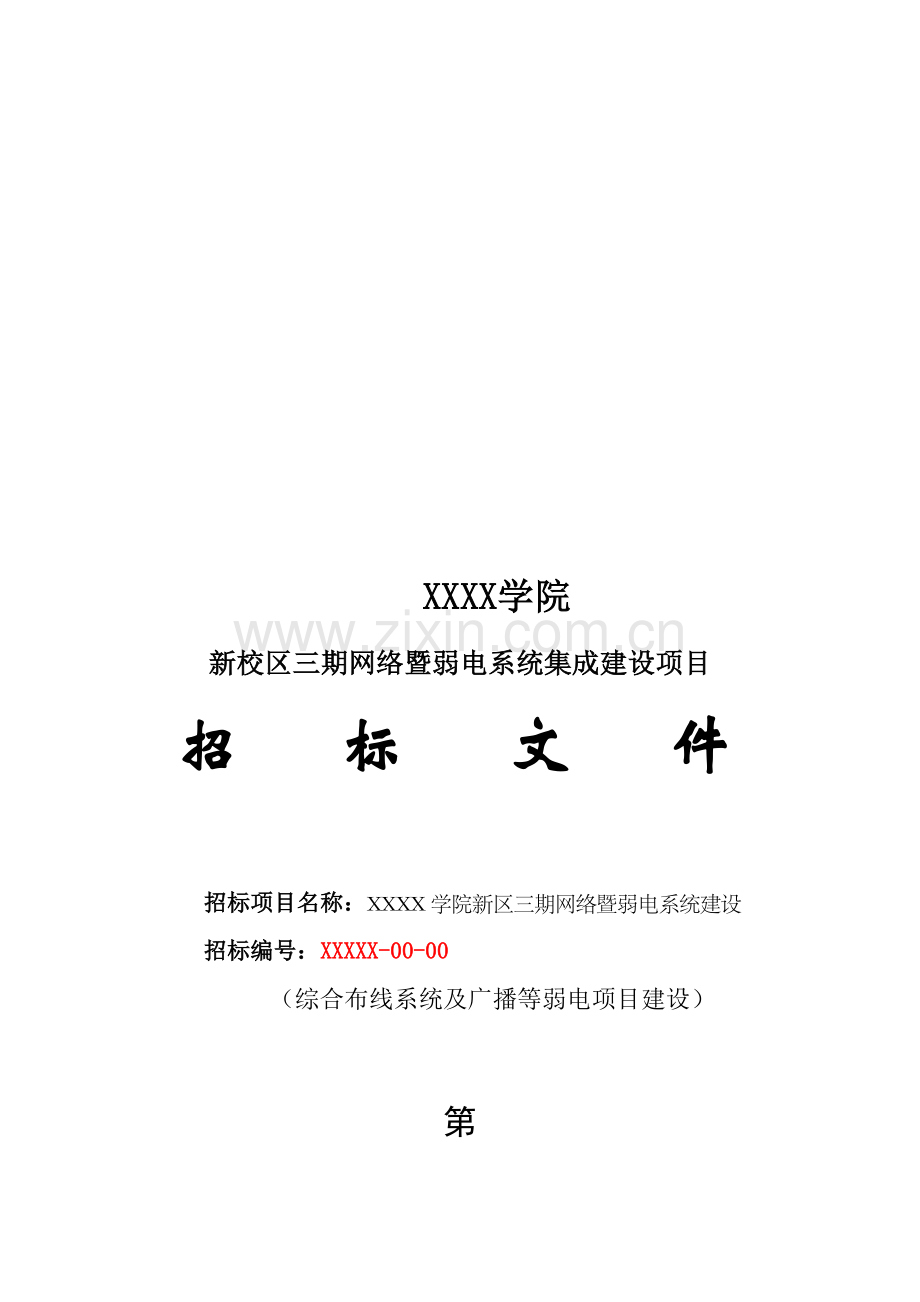

XXXX学院
新校区三期网络暨弱电系统集成建设项目
招 标 文 件
Ø
Ø
Ø 招标项目名称：XXXX学院新区三期网络暨弱电系统建设
Ø 招标编号：XXXXX-00-00
Ø （综合布线系统及广播等弱电项目建设）
Ø

第
一
包
Ø

Ø
XXXX学院

目 录

一、技术要求
1．学校概况
XXXXXXX
新校区弱电及网络一期项目也顺利完工，此次项目建成了一个覆盖学生宿舍、西教学楼、饮食服务中心、新区建设指挥部等楼宇千兆光纤网络，室外为千兆单模光缆，室内为千兆多模光缆，百兆双绞线到桌面，并在西教学楼三楼设置了临时网络关键机房，关键交换机为锐捷S6806E。4月，新校区弱电及网络二期项目完成了两座试验楼、东教学楼和购物一条街建设。和此同时，新校区广播系统完成了已建单体楼宇端点对应建设，为相关教室建立了简易中控多媒体教学系统。
2．此次工程概况
现在又有几栋楼宇完工并立即投入使用，分别是图书信息中心综合办公楼、大学生活动中心、3＃试验楼、5#学生宿舍和6#学生宿舍，新图书信息中心综合办公楼是校领导及行政机构办公场所，也是图书馆、网络中心、监控机房、广播机房所在地，本项目建设内容包含相关楼宇综合布线系统建设、机房建设、校园网建设、光纤数据存放系统、校园安防监控系统建设、公共广播系统建设、多媒体教学中控系统、外语教学语音系统、卫星及有线电视系统等九个部分。
3．设计标准
以“设备优异、技术完备、功效齐全、配置合理、节省资金”为总体设计构想，进行方案设计和产品配置及选型，依据以下标准建设实施：
Ø 能够提供高度共享信息资源；
Ø 提升工作效率和提供舒适工作环境；
Ø 高效节能，节省管理费用；
Ø 适应管理工作发展需要，含有可扩展性、可变性、能适应环境改变工作性质多样化；
Ø 多种系统设备使用管理方便、运行安全可靠；
Ø 投资合理，达成短期投资长久受益目标。
4．技术要求总体说明
Ø 各项设备材料技术要求中，带“★”号技术指标为关键技术指标，必需全部满足，有一项不满足立即被视为重大偏离造成废标；没有标识“★”号技术指标累计有三项不满足也将被视为重大偏离造成废标。
Ø 带“★”设备参数必需在投标文件中提供制造商相关技术支持资料，不然评标时不予认可此参数。投标人应对技术参数进行逐条应答。对于全部技术参数，招标人有权依据情况提出产品测试。
Ø 为了证实投标产品适适用于教育行业，要求投标产品在安徽地域高校校园网有成功案例两份以上，并提供案例或用户使用汇报，不然将直接造成废标；
Ø 货物需求一览表中，带“▲”号设备，必需有厂家对此次招标项目标授权书，不然将造成废标。
5．技术要求具体说明
包含以下五部分建设：综合布线系统（图书信息中心综合办公楼、3＃试验楼、体育场看台、大学生活动中心、网络开放教室网络布线和语音布线）、公共广播系统、多媒体教学系统、外语教学语音系统、卫星及有线电视系统。
（1）综合布线系统
A.需求描述
布线系统将作为以后语音、数据及图像通信等系统传输媒介，在布线方面要求含有高度灵活性、可靠性及综合性，而且要求易扩容、应面向未来发展及方便维护和管理。布线范围包含图书信息中心综合办公楼、3＃试验楼、体育场看台、大学生活动中心等。综合布线工程包含室外建筑群间光缆工程、建筑物内部综合布线工程。投标单位负担综合布线工程具体施工图设计、工程施工、自检、完工图绘制，招标方或委托第三方将对全部信息点按对应标准做逐点测试，要求100%合格。
A1.图书信息中心综合办公楼
图书信息中心综合办公楼共有三栋，分别是一栋主楼（11层）和两栋副楼A和B（各5层）。其中网络中心机房在副楼A5层，5楼弱电间作为分机房。副楼B利用1楼弱电间作为机房和光纤接入点。主楼有两个机房，分别是4楼弱电间和9楼弱电间，其中4楼弱电间是光缆接入点，并汇聚1~8层信息点，9楼弱电间汇聚9~11层信息点。
主楼4楼和9楼机房之间用长距离多模跳线连接，网络中心到主楼应采取12芯单模光缆，网络中心到另一个副楼应采取6芯多模光缆。
网络中心机房配置4台42U网络机柜、10台42U服务器机柜（深1100），其它分机房（共4个）均配置1台32U网络机柜（深900）。报价中应包含全部跳线和材料。
综合布线系统采取六类产品，信息点分布以下：
主楼：
位置
名称
网络数据点
语音信息点
一层
1FA
17
12
二层
2FA
45
5
三层
3FA
2
2
四层
4FA
36
11
五层
5FA
30
11
六层
6FA
2
2
七层
7FA
2
2
八层
8FA
2
2
九层
9FA
30
13
十层
10FA
80
24
十一层
11FA
27
28
累计

273
112
副楼A：
位置
名称
网络数据点
语音信息点
一层
1FA
34
9
二层
2FA
35
10
三层
3FA
37
11
四层
4FA
31
9
五层
5FA
30
9
累计

167
48
副楼B：
位置
名称
网络数据点
语音信息点
一层
1FA
34
9
二层
2FA
35
10
三层
3FA
37
11
四层
4FA
37
11
五层
5FA
40
12
累计

183
53
A2.试验楼（3#）
3#试验楼共6层，分南北两幢，中间为横跨走廊，机房分别在南北两幢一楼，光缆接入点计划放在南幢机房，试验楼到网络中心（在图书信息中心综合办公楼）应采取12芯单模光缆，南北楼之间用6芯多模光缆连接。
计划每个房间布两个信息点一个语音点，综合布线系统全部采取超五类产品，每个机房配置1台32U网络机柜。报价中应包含全部跳线和材料。信息点分布以下：
南楼：
位置
名称
网络数据点
语音信息点
一层
1FA
10
5
二层
2FA
13
5
三层
3FA
12
5
四层
4FA
11
5
五层
5FA
8
5
六层
6FA
8
5
累计

62
30
北楼：
位置
名称
网络数据点
语音信息点
一层
1FA
10
4
二层
2FA
11
4
三层
3FA
10
4
四层
4FA
11
3
五层
5FA
11
4
六层
6FA
12
4
累计

65
23
A3.体育场看台
体育场看台为两层建筑，共四个房间（每层两个），计划每个房间布两个信息点，经过6芯单模光缆连接到临近餐饮中心机房内，经过餐饮中心光纤连接到网络中心（餐饮中心和网络中心光纤已连通），综合布线系统全部采取超五类产品，配置1台6U墙柜，报价中应包含全部跳线和材料。
A4.大学生活动中心
大学生活动中心为一栋5层椭圆形建筑，内部包含了多功效演播大厅，而且是学生会、硕士会、学生社团等机构办公和活动场所。除演播大厅放映室和声控室各布一个点外，计划每个房间布两个信息点，综合布线系统全部采取超五类产品，经过12芯单模光缆连接到网络中心（在图书信息中心综合办公楼），机房配置1台32U网络机柜，报价中应包含全部跳线和材料，信息点数分布以下：
位置
名称
网络数据点
语音信息点
一层
1FA
2
1
二层
2FA
4
2
三层
3FA
10
5
四层
4FA
20
9
五层
5FA
--
--
累计

36
17
A5.网络开放教室
设置一个200个信息点左右网络开放教室，含有网络多媒体教室功效，可作为师生上网和网络信息培训场地，配置1台32U网络机柜，采取超五类布线产品，千兆多模光纤到网络中心机房，报价中应包含全部跳线和材料。
B.技术要求
要求投标单位对综合布线线材、光缆及附件做出报价（注明规格、型号、单价）。同时满足下列技术要求：
1. 投标人必需根据本文件要求、系统图纸和规范，提供全新、完整和优异综合布线系统所需设备、材料、附件等。
2. 投标单位所推荐系统、相关附件和材料和安装和调试均应符合国际及国家相关标准，也必需满足当地域要求。
3. 全部设备、材料要求均为中国著名品牌，投标单位必需在投标书中将设备、材料和相关附件按系统分项列出具体型号、规格、品牌、单价及总价等并附上样本、技术说明。
4. ★施工完成后，布线厂商要对整个布线系统提供不少于长久质量确保。
C.综合布线图

（2）公共广播系统建设
A.设计依据
u 民用建筑电气设计要求JGJ/16-92
u 民用建筑设计防火规范JGJ45-82
u 建筑设计规范GBJ16-37
u 广播系统施工及验收规范GBJ50166-92
u 信息技术设备安全标准（GB4943）
u 电子产品现场工作可靠性、有效性和维修性数据搜集指南
u 电子产品运输包装总技术条件（SJ3212-89）
u 系统接地型式及安全技术要求GB14050-93
u IEC 268公共广播系统技术规范
B.需求概述
公共广播系统是现代化学校不可缺乏子系统。学校此次公共广播系统建设要求能够实现在特定区域特定时间播放背景音乐，提供轻松友好气氛人群和指挥工作，确保人员及财产安全。系统设计要求多功效性、安全可靠性、可兼容性和可扩展性。
公共广播系统建设范围包含图书信息中心综合办公楼广播和背景音乐系统建设、广播控制中心建设两大部分。
新区一期项目和二期项目已经完成了两座教学楼、饮食中心、宿舍楼等已建楼宇背景音乐系统前端音箱建设，此次项目需要完成图书信息中心综合办公楼广播和背景音乐系统，和广播控制室建设。图书信息中心综合办公楼可划分为一个独立广播区，扬声器采取吸顶式音箱，提议每隔15米设置一个，建成后整个校园网将包含约8个广播区，建立一个全校广播控制室，设在网络中心所在综合办公楼副楼，要求建立一套完整校园广播主机系统（包含音源、控制设备及能够提供全部校园广播音箱工作功放等设备），系统需考虑消防信号接口，可实现背景音乐、业务广播和定时打铃等功效，要求选择中国外优异广播主机设备，操作使用简单，方便扩展升级。
整个广播系统要求含有以下功效：
分区人工业务广播
定时自动分区广播
消防邻层联动广播
音乐/广播实时监听
故障功放自动切换
B1.控制主机系统技术要求
要求选择优异智能型、模块化主机系统，经过各类模块选择实现相关功效，主机要求最少含有以下功效：
1、★背景音乐输入、输出管理，能够实现在三套背景音乐节目源之间选择、切换、可对三种节目源输出音量进行调整；
2、★消防报警管理功效，能够和消防报警设备联动，进行自动报警和人工报警，能够在10种提醒、报警讯号源中选择报警讯号，能够按多个模式实施分区报警；
3、★划分、区分确定、分区输出控制和音量输出控制；
4、★能够向系统提供10种提醒信号和报警信号，并可向系统提供4段共16分钟长录音口讯。
B2.呼叫站技术要求
此次系统要求配置一呼叫站用于人工广播， 能够输出呼叫信号和控制信号。要求含有以下功效：
1、能按预先设置功效改变主机工作状态，把音频信号送到预定区域及控制音乐节目标启闭、频道、音量、数字键可实现区域选择；
2、★呼叫站作为系统一个操作界面，可就地和远距离向主机输入多种命令，控制主机工作状态，呼叫站和主机最远可靠通讯距离1000米，系统要求最多可支持6个呼叫站，分布于各关键位置，微处理器依据呼叫站发出呼叫请求时间前后及优先等级高低来选择接收次序；
3、呼叫站含有选区广播功效，能在18区或36区中选择任意区域进行广播。
B3.节目定时器技术要求
1、★要求可更改目前时间、星期，作为定时时间参考点；设有可充电电池保护时间设置，即使在主机断电情况下也不会丢失设置时间；
2、★要求总共能够设置80个时间点，即40个时间段，同一时间点最多能够有4路DC24控制信号输出；
3、含有已设置时间点查询和清除功效。
B4.次序电源开启器技术要求
1、★要求最少8路电源输出；
2、可延时打开和延时关闭电源输出；
3、消防紧急开启；
4、定时开启和定时关闭电源输出；
5、RS232串口定时开启定时关闭一些特定设备电源输出。
B5.音源部分技术要求
★最少选择三种音源设备包含：收音头和双卡座、CD/MP3机等。
B6.扬声器要求
选择高品质防尘吸顶音箱，输出功率可依据实际情况进行选择。
（3）多媒体教学系统
多媒体教学系统建设范围包含多媒体控制中心和网络开放教室建设。多媒体网络教室建立应以实用、经济、优异为标准。老师操作努力争取简单、易用：系统必需稳定、成熟；方案结构应该有很好性能价格比，在价格合理前提下要有技术可扩展性和优异性，网络多媒体教室建设应含有以下功效：
u 计算机系统一键恢复；
u 当地操作简单明了；
u 投影机延时保护；
u 远程设备控制和管理；
u 关键设备安全防盗；
u 监视教学现场，应急处理突发问题；
u 教室设备远程复位；
u 双向对讲；
u IC 卡操作。
新区一期项目和二期项目已经完成了两座教学楼等已建楼宇多媒体教学终端建设，在本项目需要建立一个多媒体机房控制中心，能够实现愈加直观对前端多媒体教室教学、考试情况进行监控管理；同时含有代表性总控中心建设也将成为整个学院教学亮点
控制中心内设置大屏幕电视墙，提议选择两台53''背投彩电，同时经过控制台操作将每个教室教学情况实时分屏显示在大屏幕电视墙上，多媒体控制中心设在网络中心所在综合办公楼副楼。
另外，需设置一个200个座位左右网络开放教室，含有网络多媒体教室功效，可作为师生上网和网络信息培训场地，需配置200台PC机、3台管理机、3台投影仪及对应工作台、椅。
背投电视技术要求：
1、要求选择中国外著名品牌
2、★53’’背投彩电
3、含有超高亮度， 超宽水平、垂直可视角
4、可 接驳多台电脑，兼容HDTV
5、数字光学技术，真正零闪烁、零辐射
6、图像独特视频和电脑信号冻结功效
（5）外语教学语音系统
建设校园内无线广播电台，经过无线发射装置，播放英语教学等调频节目，学生经过调频接收机进行收听，同时能够负担大学英语四、六级听力考试等工作。覆盖半径可达1公里。
调频发射设备技术参数要求：
1、微电脑锁相，频率正确稳定；
2、★可用计算机播控软件控制，无限次定时定内容自动播放；
3、本机天天可设定多组自动定时开关机时间，实现无人值守；
4、★频率可依据实际情况进行调整；
5、系统设备功效可扩展。
（6）卫星及有线电视系统
A. 设计依据
(1) <<有线电视广播系统技术规范>> GY/T106-93
(2) <<30MHz-1GHz 声音和电视信号电缆分配系统>> GB6510-86
(3) << 民用建筑电缆电视系统工程设计规范>> GBJ
(4) << 工业企业共用天线电视系统设计规范>> GBJ1200-88
(5) << 建筑防雷设计规范>> GBJ57-83
(6) << 工业企业通讯接地设计规范>> GBJ79-85
(7) <<30MHz-1GHz 声音和电视信号电缆分配系统设备和部件：可靠性在要求和试验方法>> GB11318.5-89
(8) 广发技字[1992] 7号<< 相关有线电视现阶段网络技术体制意见>>
(9) <<有线电视系统工程技术规范>> GB50200 – 94
B. 需求描述
系统选择用三合一方法，即在传送卫星节目标同时，还要传送当地有线电视节目和自办节目，系统带宽选择750MHz邻频系统传输。
此次有线电视系统建设关键分成三个部分 ：
B1.卫星电视部分建设
经过采取安装地面基站和卫星接收机等设备手段最少实现能够接收9套卫星节目，同时确保卫星电视节目高质量融入校园有线电视网。
B2.自制节目部分建设
可采取中国外优质品牌视频播放设备，同时和卫星电视一样要求确保视频源高质量融入校园有线电视网。
B3.当地节目部分建设
当地有线电视系统已建设完成，不在此次项目内容。
总控室设在网络中心所在综合办公楼副楼，要求能够控制播放节目，同时需网络机柜等周围设施。
卫星数字电视接收机技术要求：
关键技术指标均符合DVB-S/MPEG-2标准和广电总局颁布《数字卫星接收机（IRD）暂行技术要求》，要求含有超清楚数字画面及高保真数码立体声输出，全功效红外遥控，中英文菜单显示，操作简单方便。
★符合DVB-S/MPEG-2标准
双路Common Interface接口
★配合CAM卡，支持解密以IRDETO,VIACCESS,NDS等多个方法加密节目
★配合CAM卡，支持机卡配对
高可靠性，在有误码情况下含有超强纠错能力
★C/Ku波段，SCPC / MCPC 全兼容
支持双本振LNB
LNB射频环通输出
超低门限接收
133MHz主频解码芯片
DiSEqC 1.0, 1.1, 1.2,USALS 功效支持
2/4/6/9/12/16画面功效
OSD级联菜单设置，友好用户界面
屏幕显示支持265色
多语言操作菜单
电子节目指南
开机播放制订系统
断电记忆及自动恢复
信号强度及质量指示
卫星及转发器编辑(增加、删除、重命名、修改)
含有图文功效可接收图文信息
喜爱频道列表及成人锁功效
频道编辑及排序功效
RS-232接口可经过PC进行软件升级
2 SCARTS接口及RGB输出（可选）
RF调制输出（可选）
S/PDIF 数字音频输出（可选)
6 服务和支持要求
售后服务要求建立快速服务对应体系，提供全区分区域快速服务，提供备件库服务体系。投标方应对产品质保服务、所能提供保修期内和保修期满后售后服务进行具体说明，包含服务内容、手段、方法、范围（产品、技术、模块、部件），并提供软件升级策略和多种突发事件应急策略。
人员培训作为工程实施一个关键步骤，对整个项目至关关键。投标人应负责对所投对应标段招标人相关技术责任人员进行项目技术培训，培训目标是使招标人技术责任人员能够完全掌握系统正常情况下日常运行维护和简单故障排除等，培训具体形式应最少包含基础理论培训和现场实践技能培训两种。培训如需收费，则用单列，并计入总价。

二、货物需求一览表
1. 第一包 综合布线系统及广播等弱电项目建设
需求表中数量仅供参考，请投标方依据“技术需求”中描述或现场调研自行确定。
1．1 综合布线材料技术性能要求
总体要求：招标全部综合布线产品必需达成或超出IA/EIA-568A(B)(超五类)、TIA/EIA-568-B.2.1(六类)和ISO/IEC 11801要求技术性能指标要求。
序号
名称
物理规格
技术性能要求
1
双绞线1▲
超五类/非屏蔽/8芯铜缆/305米成卷包装
1) 双绞线1用于水平子系统布线；双绞线2用于垂直子系统布线；
2) 提供厂家产品说明彩页原件，内容最少包含：
3) 和标准对应物理规格：导线直径、最小弯曲半径、无机械损伤温度范围；
4) 和标准对应电气特征：传输延时、直流电阻、特征阻抗、衰减量(ATTN)、近端串扰(NEXT)、等效远端串扰(ELFEXT)、回波损耗(RL)、衰减串扰比(ACR)、综合近端串扰(PS NEXT)、综合ACR(PS ACR)、综合远端串扰(PS ELFEXT)
5) 厂家说明书电气指标不全者，以招标方测试为准
2
双绞线2▲
六类/非屏蔽/8芯铜缆/305米成卷包装
3
大对数双绞线▲
三类/非屏蔽/50对铜缆/305米成盘包装
1) 技术指标同上；
2) 用于语音
4
双绞线跳线1▲
超五类/RJ45/非屏蔽/1米/机柜跳线/带标签
3) 线缆要求同上；
4) 镀金50μinch高性能水晶头；
5) 整体注塑注胶工艺；
6) 经过招标链路测试评定性能
5
双绞线跳线2▲
超五类/RJ45/非屏蔽/2米/桌面跳线
6
信息插座模块1▲
超五类/RJ45/T568（A/B） 色标/防尘盖
1) 物理特征：镀金厚度〉50μinch；插拔次数〉750；导线线径：24AWG
2) 和标准对应电气特征指标；
3) 以招标链路测试评定性能
7
信息插座模块2▲
六类/RJ45/T568（A/B） 色标/防尘盖
8
配线架1▲
超五类/RJ45/24口/19” /1U
1) 信息模块要求同上；
2) 集成化或模块化组合；
1) 合理后面理线设计
2) 直观分组标签
9
配线架2▲
超五类/RJ45/48口/19” /2U
10
配线架3▲
RJ45/24口/ 19” /1U/模块式，可超五类、六类模块混插
1) 信息模块要求同上；
2) 用于垂直六类和水平超五类子系统混合配线；
3) 模块化组合；
4) 直观分组标签
11
110跳线架▲
机柜式/100对/1U
1) 端子板及端子均由阻燃塑料制成；
2) 插拔次数>200次；
3) 颜色标识区分对数
12
信息插座盒和面板1▲
明装/86面板单直孔/斜孔/标签插口
1) 优质工程塑料(PC料)，防撞阻燃抗冲击；
2) 扣位式设计、带防护门防施工污染；
3) 单面拆卸口，拆卸时不损伤；
4) 配标签口和标签
13
信息插座盒和面板2▲
明装/86面板双直孔/斜孔/标签插口
14
网络机柜1▲
42U/19”标准/600×600经济型
1) 符合标准：19"国际标准、GB/T3047.2-92、ANSI/EIARS310-D、IEC297-2、DIN41491
2) 2.0mm高强度冷轧板
3) 表面防静电喷涂BS6497国际标准高硬度粉面
4) 机柜1、2、3使用3mm钢化玻璃门，机柜4钢板门
5) 配标准安全插座
15
网络机柜2▲
32U/19”标准/600×900
1) 符合标准：19"国际标准、GB/T3047.2-92、ANSI/EIARS310-D、IEC297-2、DIN41491
2) 2.0mm高强度冷轧板
3) 表面防静电喷涂BS6497国际标准高硬度粉面
4) 机柜1、2、3使用3mm钢化玻璃门，机柜4钢板门
5) 配标准安全插座
16
服务器机柜▲
42U/19”标准/600×1100
1) 符合标准：19"国际标准、GB/T3047.2-92、ANSI/EIARS310-D、IEC297-2、DIN41491
2) 2.0mm高强度冷轧板
3) 表面防静电喷涂BS6497国际标准高硬度粉面
4) 机柜1、2、3使用3mm钢化玻璃门，机柜4钢板门
5) 配标准安全插座
17
室外光缆▲
6芯9/125μm单模
1) 6芯9/125μm单模
2) 国家标准型号：GYSTA
3) 符合标准：YD/T 901－、YD/T 981.3-1998
4) 适用架空和管道
5) 性能指标：
6) 纤芯外径：9.3±0.4μm；包层外径：125±1μm；
7) 衰减：1310nm：≤0.4dB/km；1550nm：≤0.3dB/km
8) 色散：1310nm：≤3.5ps/(km.nm)；1550nm：≤18ps/(km.nm)
9) 适应温度(℃；)：安装：-5…+50工作：-20…+60
18
光纤适配器▲
FC-FC/单模单口
1) FC-FC 9μm单模单口
2) 符合标准：TIA 568 FIBER Channel
3) 性能指标：插入损耗值(dB)：0.2
19
光纤配线盒
19”/1U/1进8出

20
尾纤▲
9μm单模/1米/FC
1) 标称工作波长：1310nm 1550nm
2) 连接器损耗(包含插入，交换和反复)：<0.5dB
3) 连接器回波损耗：PC≥40dB，UPC≥50dB，APC≥60dB
21
光纤跳线▲
1米单模
1) 接入损耗值(dB)：0.2
2) 反射损耗值(dB)：-50
3) 工作温度(℃)：-40--+75
4) 储存温度(℃)：-50--+85
22
理线器▲
19”/1U/ABS或金属材料/弹性好/防尘盖/黑色
19”/1U/ABS或金属材料/弹性好/防尘盖/黑色
综合布线室内布线报价须折算为信息点综合单价，验收和决算时按信息点数量计算工程量，未列出材料投标方自行选配，施工中不接收变更签证。室外光缆长度投标单位自行测算，包干使用，决算不予追加。
1．2 广播等弱电项目技术性能要求
由投标人依据技术需求，选择中国外主流品牌设备和器材，自行确定。
注：请投标人仔细阅读招标文件，充足了解用户需求，并到现场勘测，对于不明确地方能够向招标方进行咨询。本包采取包死方法，对于投标人任何漏项均视为投标人投标策略，投标人一旦中标后，招标方不接收招标范围内任何变更。
