培训2-NJ-CASA-10G简介(ppt文档).ppt

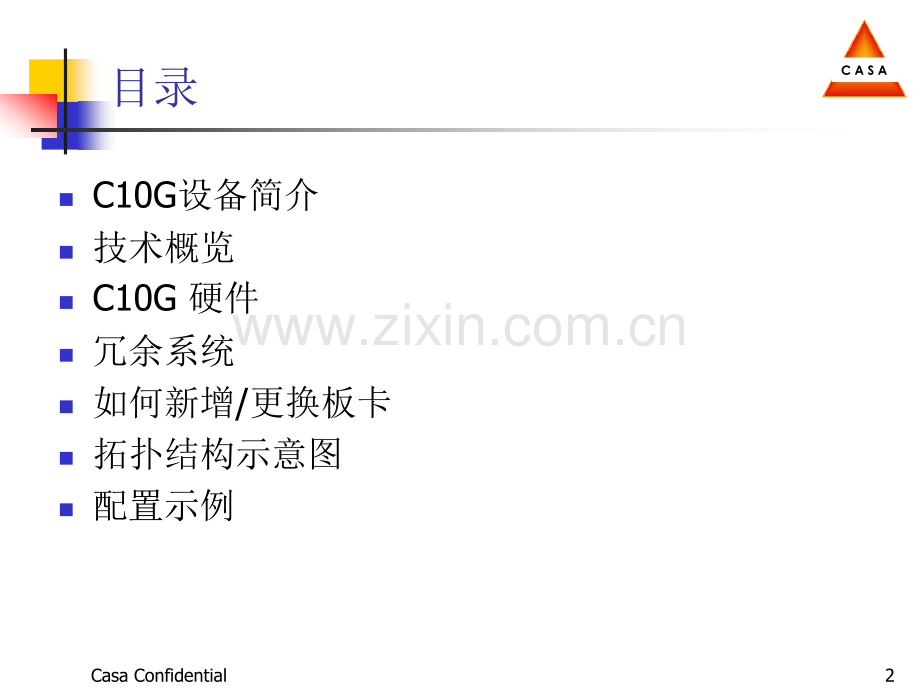

C A S A1Casa Systems C10G DOCSIS 3.0 CMTS C A S A目录nC10G设备简介n技术概览nC10G 硬件n冗余系统n如何新增/更换板卡n拓扑结构示意图n配置示例Casa Confidential2C A S ACASA CMTSCASA CMTS产品产品 C10000 C10000系列系列C A S AC10200C10200结构特性结构特性高安全性设计高安全性设计12U高设备2个主控板插槽，可实现管理模块1+1备份12个RF插槽，111个上行或下行。可实现RF处理模块N+1备份独立可拆装风扇组模块，共计3个风扇模块独立可拆装双直流输入电源模块，可实现电源输入1+1备份上联链路冗余备份，负载均衡C A S AC A S AQAM QAM 下行处理模块下行处理模块DS 8DS 88 8SMMSMM主控处理模块主控处理模块UPSUPS上行处理模块上行处理模块US 16US 164 4C A S AUPS IO UPS IO 上行接口模块上行接口模块1616接口接口SMM/RF SwitchSMM/RF Switch射频冗余模块射频冗余模块（可选）（可选）QAM IOQAM IO下行接口模块下行接口模块8 8接口接口C A S AQAM QAM 下行处理模块下行处理模块DS 8DS 88 8SMMSMM主控处理模块主控处理模块UPSUPS上行处理模块上行处理模块US 16US 164 4UPS IO UPS IO 上行接口模块上行接口模块1616接口接口SMM/RF SwitchSMM/RF Switch射频冗余模块射频冗余模块（可选）（可选）QAM IOQAM IO下行接口模块下行接口模块8 8接口接口C A S A下行板（DS 8*8）槽位号：0、2、4、8、10、12上行板（DS 16*4）槽位号：1、3、5、9、11、13 主控板（SMM）槽位号：6、7风扇C A S A业务板/保护板主控板下行板QAM I/O8*8上行板US I/O16*4C A S AC A S A板卡板卡指示灯指示灯正常状态正常状态异常状态异常状态主控板主用lSTATUSlACTIVElALARMSTATUS灯ACTIVE灯绿灯常亮ALARM灯红灯常亮备用lSTATUSlACTIVElALARMSTATUS灯绿灯常亮ALARM灯红灯常亮上行板卡lSTATUSlALARMlACTIVESTATUS灯ACTIVE灯绿灯常亮ALARM灯红灯常亮下行板卡lSTATUSlALARMlACTIVESTATUS灯ACTIVE灯绿灯常亮ALARM灯红灯常亮指示灯状态C A S A技术预览n支持2x240 Gbps 的交换处理能力n每套系统支持1到11个下行模块n每套系统支持1到11个上行模块n1+1 交换和管理模块冗余nN+1 DOCSIS 功能模块冗余n所有的板卡都支持热插拔(SMM,DQM,DCU).n电源与风扇模块支持热插拔.Casa Confidential13C A S AC10G 硬件n板卡从前面板安装nSMM 使用中间的两个槽位(6 and 7).n冗余板卡插在5和8槽位 n输入/输出 板卡从后面安装.n风扇托盘从板卡的下面嵌入n电源接入模块连接在机箱背后n射频 输入/输出 交换模块连接在后部分的中间板n主控板背板安装在6和7.上下行保护板卡安装在5和8Casa Confidential14C A S A主控板（SMM）C A S A2402Gbps交换能力，可支持设备满配下行带宽2个主控板插槽，支持管理模块1+1冗余备份2 个万兆SFP接口、8 个千兆SFP接口，可按需接入铜或光纤SFP模块C10200C10200管理模块管理模块C A S A冗余:主控板n两个SMM 模块安装在插槽 6 与 插槽 7;其中备份SMM模块运行时处于standby 备份模式，而主SMM模块处于active主动模式。n如果主动模式的主控板失效，备用主控板会马上接管n这个过程不会影响到在线的modem或者流量n当出现问题的时候，系统会自动发出报警，更换板卡不影响系统运行和用户流量n为了系统冗余可以正常工作，需要确保主/备SMM板卡上的GugE口的已经正确连接Casa Confidential17C A S A 每个下行模块可支持最多64个下行每个下行模块对应的下行IO卡可提供4/8个F接口，每个F接口支持18个下行通道，最多支持64个下行通道 调制方式 64，128&256QAM 频率范围 52-999MHz 信道带宽 6-8MHz 输出电平 45-61dBmV 数据速率(DOCSIS)27Mbps64QAM 38Mbps256QAM 数据速率(EuroDocsis)38Mbps64QAM 51Mbps256QAM C10200C10200下行模块下行模块板卡C A S A 每个上行模块可支持最多64个上行 每个上行模块对应的上行IO卡可提供16个F接口，每个F接口支持14个上通道，最多支持64个上行通道 调制方式 QPSK，8，16，32，64QAM，128QAM 上行输入频率范围 5-42MHz（DOCSIS）5-65MHz（EuroDOCSIS）输入电平-4dBmV-26dBmV 数据速率 0.32-30.72Mb/s 通道复用方式 TDMA、ATDMA、SCDMAC10200C10200上行模块上行模块板卡C A S A冗余:板卡n备份下行模块可安装在插槽5 或者8。n备份上行模块可安装在插槽5 或者8。n每一块板卡直接插到机箱中的LC 交换模块来获得板卡冗余n所有的modem通过背板的I/O卡连接到SMM的交换模块上n如果某个上行卡不工作，SMM板卡马上把这个卡上的所有流量转到备用板卡上nModem的流量不会收到影响n当出现问题的时候，系统会自动发出报警，在不影响系统运行的情况下可以更换板卡Casa Confidential20C A S A风扇C A S A冗余:风扇托盘n系统运行时，三个风扇都会打开n如果其中一个不工作，另外两个风扇会自动增加风速，避免过热.n即使系统满载运行，剩余的两个风扇也能够保证系统温度正常n发生故障时，系统会发出告警信息，可以在不影响运作的情况下替换风扇n上面的操作都不会对用户流量或者系统运作有影响Casa Confidential22C A S A冗余:电源模块n每一组电源模块是完全独立.n当两组电源都插入电源机框时，负载会平分到它们上n一组电源模块就可以提供整个设备的全部电力n如果其中一组电源模块失效，另一种会在不影响系统运行的情况下马上切换n发生故障时，系统会发出告警信息，可以在不影响运作的情况下替换电源n上面的操作都不会对用户流量或者系统运作有影响Casa Confidential23C A S A如何增加:前板卡n每块板卡上有两个螺丝来固定，分别在板卡的上下两个位置n要新加一块板卡，首先把卡扣向外拉直，然后对准槽位上的滑道，把卡推到里面，最后用卡扣向下卡紧n把螺丝拧紧;螺丝不需要拧得太紧，卡扣已经把卡固定好了Casa Confidential24C A S A新增板卡硬件示意图首先把卡扣向外拉直，然后首先把卡扣向外拉直，然后把板卡对准滑道，推进插槽，把板卡对准滑道，推进插槽，最后用卡扣向下扣紧，固定最后用卡扣向下扣紧，固定板卡板卡C A S A如何移出硬件:前板卡n每块板卡上有两个螺丝来固定，分别在板卡的上下两个位置n要拿出一块板卡，首先松开螺丝，然后把卡扣向外拉直，慢慢把板卡拉出来。.Casa Confidential26C A S A移除板卡硬件示意图拧开螺丝后，把卡扣上拧开螺丝后，把卡扣上的小扶手往下拉，同时的小扶手往下拉，同时将卡扣向外拉直，慢慢将卡扣向外拉直，慢慢地拉出板卡地拉出板卡C A S A新增或移除硬件:I/O Cardsn每块后板卡(I/O)卡上有两个螺丝来固定，分别在板卡的上下两个位置n要拿出一块后板卡，首先松开螺丝，然后把卡扣向外拉直，慢慢把板卡拉出来n要新加一块板卡，首先把卡扣向外拉直，然后对准槽位上的滑道，把卡推到里面，最后用卡扣向下卡紧n把螺丝拧紧;螺丝不需要拧得太紧n在安装前板卡之前安装后板卡（I/O)后比较容易Casa Confidential28C A S A新增或移除硬件：风扇托盘n每个风扇托盘上有两个螺丝固定n先把螺丝拧出，然后通过风扇托盘上面的把手将它拉出来。n安装风扇托盘，先把托盘加入风扇位置，然后拧紧螺丝n风扇托盘插入后，风扇会马上工作Casa Confidential30C A S A移除风扇托盘示意图松开螺丝后使用图中箭松开螺丝后使用图中箭头指示的把手把风扇拓头指示的把手把风扇拓扑拉出扑拉出C A S A电源模块示意图电源模块移出，把箭头所指示的金属小扣和紧，然后把前面板向右推开，就能向外电源模块移出，把箭头所指示的金属小扣和紧，然后把前面板向右推开，就能向外拉出电源模块了拉出电源模块了电源模块安装，先把前面板向右打开开，然后把电源模块顺这槽位一直推到底，直电源模块安装，先把前面板向右打开开，然后把电源模块顺这槽位一直推到底，直到金属小扣自动闭合，前面板的两个绿色指示灯亮起。到金属小扣自动闭合，前面板的两个绿色指示灯亮起。C A S A4SP4SP4SP4SP 电视信号30dB16SP4SP30dB30dB10dB30dB四四分分路路光光工工作作站站电视信号电视信号2-14光光工工作作站站光光工工作作站站光光工工作作站站4SP10dBD 0D 1D 2D 3D 4D 5D 6D 7U 0U 1U 2U 3U 4U 5U 6U 7U 8U 9U 10U 11U 12U 13U 14U 15105 dBuV75 dBuV60 dBuV96 dBuV机房连接示意图机房连接示意图C A S AD0D2D4D8D10D12U1U3U5U9U11U13上下行接口对应关系C A S A下行卡配置示例interface qam 0/0 no spectral inversion on annex A modulation 256qam interleave 12 power 560 channel 0 frequency 610000000 no channel 0 shutdown channel 1 frequency 618000000 no channel 1 shutdown channel 2 frequency 626000000 no channel 2 shutdown channel 3 frequency 634000000 no channel 3 shutdown channel 4 frequency 642000000 no channel 4 shutdown channel 5 frequency 650000000 no channel 5 shutdown channel 6 frequency 658000000 no channel 6 shutdown channel 7 frequency 666000000 no channel 7 shutdown no shutdown下行板卡端口的命名方法。下行板卡端口的命名方法。QAM A/B/C A=插槽号（插槽号（0-13）B=卡上的端口号（卡上的端口号（0-7）C=端口上的物理通道（端口上的物理通道（0-7）C A S A上行卡配置示例interface upstream 13/0.2 frequency 44000000 channel-width 6400000 ingress-cancellation logical-channel 0 description Test Cmts logical-channel 0 profile 3 logical-channel 0 minislot 1 logical-channel 0 pre-equalization no logical-channel 0 shutdown .logical-channel 1 shutdown no shutdownCasa Confidential36上行板卡端口的命名方法。上行板卡端口的命名方法。Upstream A/B.C/D A=插槽号（插槽号（0-13）B=卡上的端口号（卡上的端口号（0-15）C=端口上的物理通道（端口上的物理通道（0-3）D=逻辑通道（逻辑通道（0-1,现在都用现在都用0）
