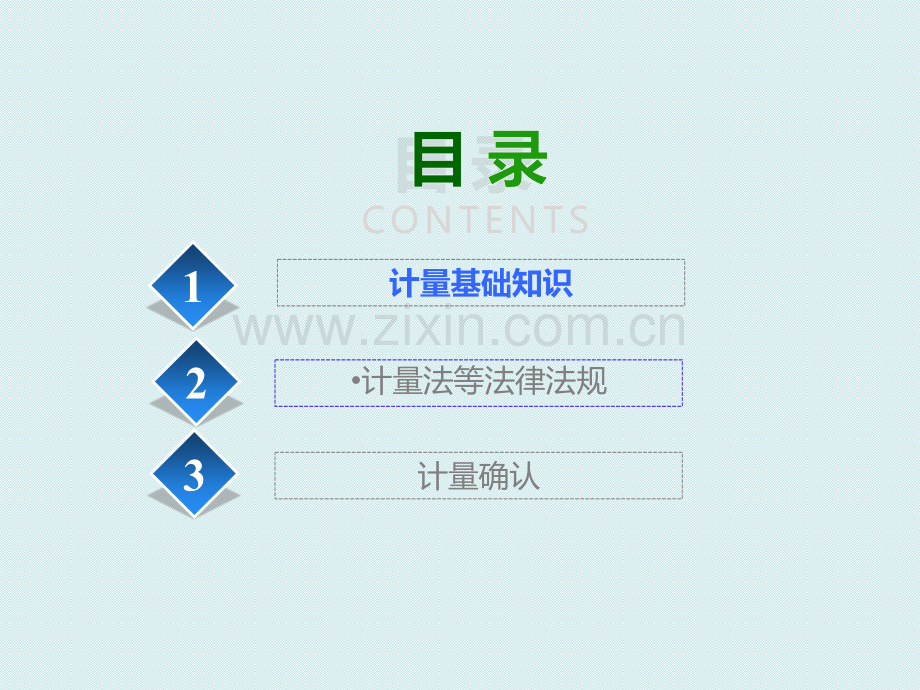

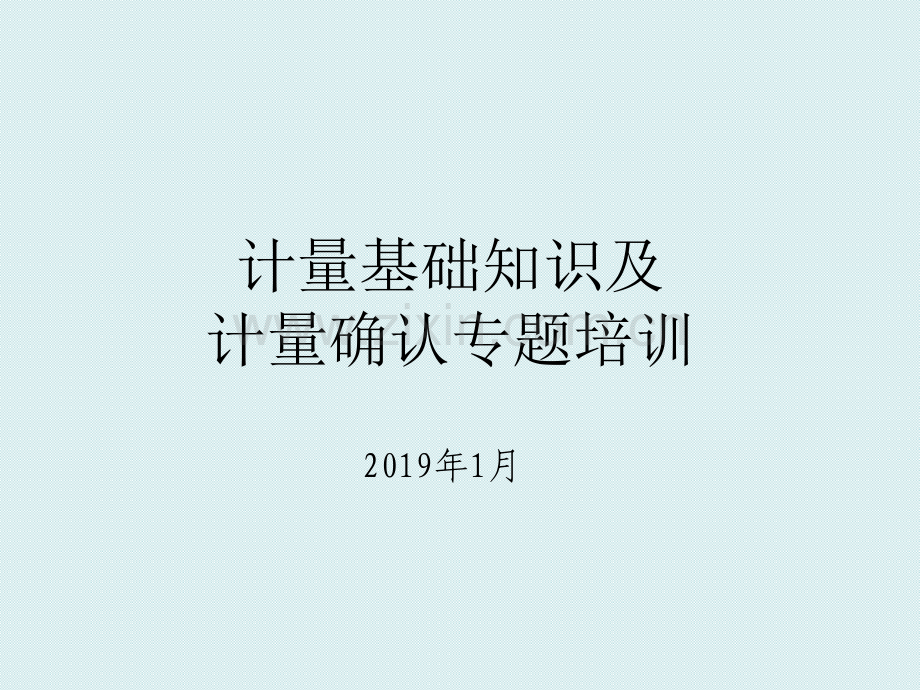

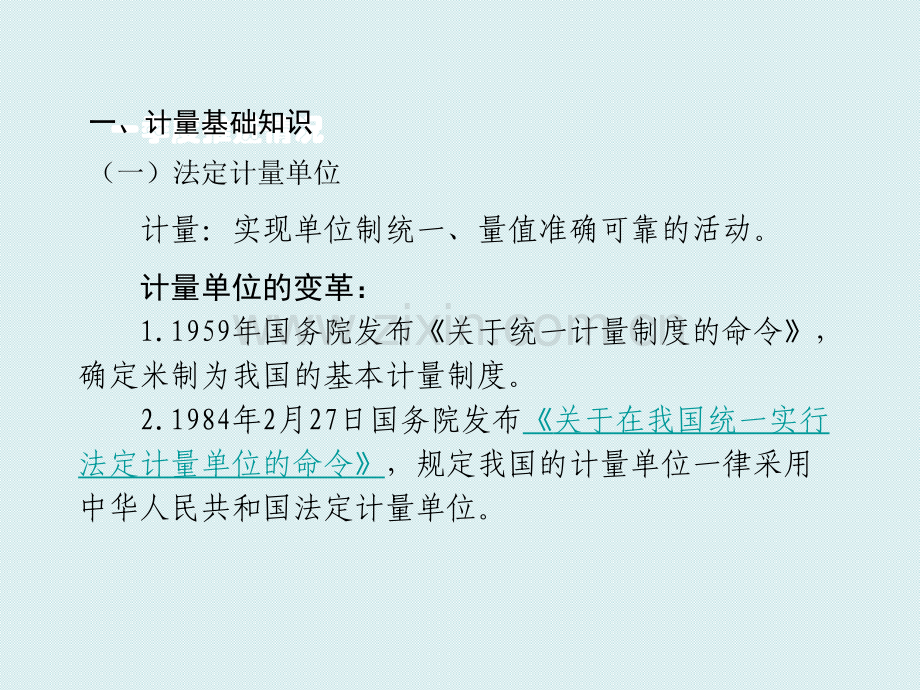

计量基础知识及计量确认专题培训2019年1月CONTENTS目目 目目 录录 录录12计量基础知识计量法等法律法规计量确认3一季度推进情况一、计量基础知识（一）法定计量单位计量：实现单位制统一、量值准确可靠的活动。计量单位的变革：1.1959年国务院发布关于统一计量制度的命令，确定米制为我国的基本计量制度。2.1984年2月27日国务院发布关于在我国统一实行法定计量单位的命令，规定我国的计量单位一律采用中华人民共和国法定计量单位。一季度推进情况法定单位一、计量基础知识（一）法定计量单位一季度推进情况一、计量基础知识（二）准确度等级准确度等级 在规定工作条件下，符合规定的计量要求，使测量误差或仪器不确定度保持在规定极限内的测量仪器或测量系统的等别或级别，如0.02级数字压力计，则0.02级就是准确度等级。一季度推进情况一、计量基础知识（三）最大允许测量误差、示值误差、测量不确定度最大允许测量误差 简称最大允许误差MPE，又称误差限。对给定的测量、测量仪器或测量系统，由规范或规程所允许的相对于已知参考量值的测量误差的极限值。是判定仪器是否合格的一个规定要求。示值误差 测量仪器示值与对应输入量的参考值之差。是通过检定、校准所得到的个值，可以表示为绝对误差，也可以表示为相对误差。据此来评价测量仪器是否满足最大允许误差的要求，从而判断该测量仪器是否合格，或是否根据实际需要提供修正值，以提高测量结果的准确度。一季度推进情况测量不确定度 根据所用到的信息，表征赋予被测量量值分散性的非负参数。简义：测量的可能误差范围称为不确定度，表明了测量结果的表明了测量结果的可疑程度可疑程度。不确定度越小，测量结果的可信度越高。评定方法：A类评定（用统计方法计算）和B类评定（用非统计方法计算）两类。一、计量基础知识（三）最大允许测量误差、示值误差、测量不确定度一季度推进情况一、计量基础知识（四）容差容差 为保证产品质量，工艺控制值允许的变动范围。一般体现在工艺技术规程、国家标准等。如能源动力厂锅炉车间工艺技术规程中提出的“蒸汽压力3.4MPa-3.8MPa。”则蒸汽压力控制的容差=3.8-3.4=0.4MPa。一季度推进情况一、计量基础知识（五）分辨力、分度值分辨力 引起相应示值产生可觉察到变化的被测量的最小变化。带数字指示的：为最低位数字显示变化一个步进量时的示值差。如数字电压表最低位数字显示变化一个字的示值差为1V，则分辨力为1V。带标尺或光学机构的：为标尺上任何两个相邻标记之间，即最小分度值的一半。如钢直尺的最小分度为1mm，则分辨力为0.5mm。一季度推进情况一、计量基础知识（五）分辨力、分度值分度值带数字指示的：为对应两相邻能显示数的最小差值。如数字电压表最低位数字显示变化一个字为2V，则分度值为2V。带标尺或光学机构的：对应两相邻标尺标记的两个值之差，其别称就是标尺间隔。如钢直尺两相邻标尺标记之差为1mm，则分度值为1mm。一季度推进情况一、计量基础知识（六）量值溯源、比对、期间核查量值溯源 通过一条具有规定不确定度的不间断的比较链，使测量结果或测量标准的值能够与规定的参考标准(通常是国家计量基准或国际计量基准)联系起来的特性，称为量值溯源。比对 在规定的条件下，对相同准确度等级或指定不确定度范围的同种测量仪器复现的量值之间比较的过程。例如：用便携式超声波流量计对在用的流量计进行比对等。一季度推进情况一、计量基础知识（六）量值溯源、比对、期间核查期间核查 根据规定程序，为了确定计量标准、标准物质或其它测量仪器是否保持其原有状态而进行的操作（在核查办法中规定）。目的：为保持对设备校准状态的可信度，在两次检定校准之间进行的核查。核查方法：如仪器间比对、方法间比对、标准物质验证、添加回收标准物质等。条件允许时，也可以按检定规程进行自校。时间间隔：一般以在仪器的检定或校准周期内进行一二次为宜。对于使用频率比较高的仪器，应增加核查的次数。一季度推进情况一、计量基础知识（七）有效数字 1.定义 有效数字是指在分析工作中实际能够测量到的数字。能够测量到的是包括最后一位估计的，不确定的数字。我们把通过直读获得的准确数字叫做可靠数字可靠数字；把通过估读得到的那部分数字叫做存疑存疑数字数字。把测量结果中能够反映被测量大小的带有一位存疑数字的全部数字叫有效全部数字叫有效数字数字。数学定义：数学定义：指在一个数中，从该数的第一个非零数字指在一个数中，从该数的第一个非零数字起，直到末尾数字止的数字称为有效数字起，直到末尾数字止的数字称为有效数字。一季度推进情况一、计量基础知识（七）有效数字 2.2.示例示例1.0005g0.5000g0.0540g0.0054g0.005g五位有效数字四位有效数字三位有效数字二位有效数字一位有效数字一季度推进情况一、计量基础知识（七）有效数字 3.修约原则 四舍六入五留双当保留n位有效数字，若第n+1位数字4就舍掉。例子：保留3位有效数字，43.03当保留n位有效数字，若第n+1位数字6时，则第n位数字进1。例子：保留3位有效数字，45.77 ，43.043.045.845.80.2660.2660.26647 一季度推进情况一、计量基础知识（七）有效数字 3.修约原则 四舍六入五留双四舍六入五留双当保留n位有效数字，若第n+1位数字=5且后面数字为0时，则第n位数字若为偶数时就舍掉后面的数字，若第n位数字为奇数时加1；例子：保留3位有效数字，10.350010.4，25.650025.6若第n+1位数字=5且后面还有不为0的任何数字时，无论第n位数字是奇或是偶都加1。例子：保留3位有效数字，20.651220.7，0.133560.134CONTENTS目目 目目 录录 录录12计量基础知识计量法等法律法规计量确认3二、计量法等法律法规中华人民共和国计量法中华人民共和国计量法实施细则用能单位能源计量器具配备和管理通则钢铁企业能源计量器具配备和管理要求莱芜分公司能源计量管理办法 莱芜分公司结算用物资计量设备管理办法CONTENTS目目 目目 录录 录录12计量基础知识计量法等法律法规计量确认3 测量管理体系工作是一项全员参与的工作，其目的是满足规定规定的计量要求计量要求。三、计量确认顾客或标准 要求：尺寸、成份、重量、性能等。数据可测量的数据前提：数据准确 满足顾客数据准确的过程：1.生产工艺管理部门：将顾客要求转换为质量计划，质量计划中包含测量要求。2.工艺技术部门：将质量计划中的测量要求测量要求转换为计量计量要求要求。3.产品制造部门：确认一下已有测量设备是否满足计量要求计量要求，或根据计量要求计量要求配备测量设备。满足：开始生产。不满足：更换设备。4.产品制造部门：定期对测量设备进行检定校准或期间核查，对检校或期间核查后的数据进行确认，是否还满足计量要求。计量要求。三、计量确认测量要求计量要求测量设备确认导出配备工艺技术规程、国家标准、质量计划等检定校准、期间核查溯源新建工程新建工程测量范围、容差、允许偏差等测量范围、最大允许误差、分度值等测量范围：扩大（1.12）倍MPE=允许偏差的（1/3-1/10）证书内容是否准确、示值误差是否满足计量要求测量要求计量要求测量设备确认导出确认工艺技术规程、国家标准、质量计划等检定校准、期间核查溯源现有产线现有产线证书内容是否准确、示值误差是否满足计量要求测量范围、容差、允许偏差等测量范围、最大允许误差、分度值等测量范围：扩大（1.12）倍MPE=允许偏差的（1/3-1/10）实例实例谢谢！谢谢！一季度推进情况国际单位制的基本单位（7个）量的名称单位名称单位符号错误符号长度米m M M质量（重量）千克（公斤）kg KG KG、KgKg、kGkG时间秒s S S电流安培A a a热力学温度开尔文K 物质的量摩尔mol MOL MOL发光强度坎德拉cd一季度推进情况国际单位制的辅助单位（2个）量的名称单位名称单位符号平面角弧度rad立体角球面度sr一季度推进情况国际单位制具有专门名称的导出单位具有专门名称的导出单位（19个）个）量的名称单位名称 单位符号 其他表示式例错误符号频率赫兹Hzg1 HZ HZ、hzhz力；重力牛顿Nkgm/s2 n n压力，压强；应力 帕斯卡 PaN/m2 PA PA、pApA、papa能量；功；热焦耳JN.m j j功率；辐射通量瓦特WJ/s w w一季度推进情况国际单位制具有专门名称的导出单位具有专门名称的导出单位（19个）个）量的名称单位名称 单位符号 其他表示式例错误符号摄氏温度摄氏度电阻欧姆V/A电位；电压；电动势 伏特VW/A v v电容法拉FC/V电导西门子 SA/V一季度推进情况国际单位制具有专门名称的导出单位具有专门名称的导出单位（19个）个）量的名称 单位名称 单位符号其他表示式例量的名称单位名称单位符号其他表示式例电荷量库仑CAs光照度勒克斯lxlm/m2磁通量密度，磁感应强度特斯拉 TWb/m2放射性活度贝可勒尔Bqs1电感亨利HWb/A吸收剂量戈瑞GyJ/kg磁通量韦伯WbVs剂量当量希沃特Svj/kg光通量流明lmcdsr一季度推进情况国家选定的非国际单位制（10个）个）量的名称 单位名称 单位符号换算关系和说明错误符号时间分小时天（日）minhd1min60s1h60min3600s1d24h86400s MIN MIN H H D D平面角角秒角分度()()(o)1(/648000)rad(为圆周率)160(/10800)rad160(/180)rad旋转速度 转每分r/min1r/min(1/60)s1 rpm rpm、RPMRPMR/MINR/MIN、R/minR/min、r/MINr/MIN长度海里nmile1nmile1852m(只用于航程)一季度推进情况国家选定的非国际单位制（10个）个）量的名称单位名称单位符号换算关系和说明错误符号速度节kn1kn1nmile/h(1852/3600)m/s(只用于航行)质量吨原子质量单位tu1t103kg1u1.660 565 51027kg T T体积升L(1)1L1dm3103m3能电子伏eVleV1.602 189 21019J级差分贝dB线密度特克斯tex1tex1g/km一季度推进情况用于构成十进倍数和分数单位的词头用于构成十进倍数和分数单位的词头所表示的因数词头名称词头符号错误符号1018艾可萨E 1015拍它P1012太拉T109吉咖G 106兆M m103千k K102百h101十da一季度推进情况用于构成十进倍数和分数单位的词头用于构成十进倍数和分数单位的词头所表示的因数词头名称词头符号错误符号101分d102厘c103毫m M106微 u109纳诺n N1012皮可p1015阿飞母托 f1018托a注：1.周、月、年(年的符号为a)为一般常用时间单位。2.内的字，是在不致混淆的情况下，可以省略的字。3.（）内的字为前者的同义语。4.角度单位度分秒的符号不处于数字后时，用括弧。5.升的符号中，小写字母l为备用符号。6.r为“转”的符号。7.人民生活和贸易中，质量习惯称为重量。8.公里为千米的俗称，符号为km。9.104称为万，108称为亿，1012称为万亿，这类数词的使用不受词头名称的影响，但不应与词头混淆。修正 对估计的系统误差的补偿。注：补偿可以是加修正值或乘修正因子，或从修正表或修正曲线上得到。测量设备检定/校准机构国家计量基准检定/校准检定/校准溯源溯源A类：定期检定/校准B类：定期检定/校准C类：用前检定/校准制定校准办制定校准办法，并在计法，并在计控处备案控处备案法定计量机构、计量检测中心、设备所在单位设备所在单位JJGJJG、JJFJJF校准设备能够溯源计量器具量值溯源5 56 67 78管理职责4满 足 规 定的计量要求资源管理计量确认与测量过程体系分析与改进5.1计量职能5.25.2以顾客为关注焦点以顾客为关注焦点5.3质量目标5.4管理评审6.1人力资源（人员、能力、培训）6.2信息资源（程序、软件、记录、标识）6.3物质资源（测量设备、环境）6.4外部供方7.17.1计量确认计量确认7.27.2测量过程测量过程7.37.3测量不确定度测量不确定度和溯源性8.2审核和监视（顾客满意度、体系审核、体系监视）8.3不合格控制（不合格体系、不合格过程、不合格设备）8.4改进（纠正措施、预防措施）验证环节测量管理体测量管理体系是一项全员系是一项全员参与的工作参与的工作。人力资源人力资源工艺技术工艺技术工艺技术工艺技术全员全员人力资源人力资源设备、设备、工艺工艺技术技术GB/T 222-2006 钢的成品化学成分允许偏差0.420.420.010.01(0.25(0.250.55)0.55)0.030.03测量要求测量范围容差0.410.430.02用允许偏差表示为：0.01计量要求测量范围 0.310.63最大允许误差MPE=0.01/3=0.003导出导出测量要求测量范围容差0.410.430.02用允许偏差表示为：0.01计量要求测量范围 0.310.63最大允许误差MPE=0.01/3=0.003导出导出测量设备设备名称：测量范围:C(0.0013)示值误差:0.001红外碳硫分析仪新建项目新建项目配备配备现有项目现有项目确认确认测量要求测量范围容差（435 10）20用允许偏差表示为：10测量要求测量范围容差（435 10）20用允许偏差表示为：10计量要求测量范围（100-500）最大允许误差MPE=10/3=3.3分度值：1导出导出测量要求测量范围容差（1050-1250）130用允许偏差表示为：65计量要求测量范围（800-1500）最大允许误差MPE=65/3=21分度值：1导出导出测量要求测量范围容差（435 10）20用允许偏差表示为：10计量要求测量范围（100-500）最大允许误差MPE=10/3=3.3分度值：1导出导出确认确认测量设备设备名称：热电偶测量范围:(0-600）MPE:1.5级S型或R型1.检定校准证书的验证封面 （1）送检单位、计量器具名称、型号/规格、制造单位是否与台账一致。（2）检定日期、有效期是否正确。2.检定校准证书的验证 内页 检定所使用的计量标准装置证书有效期是否大于封面中的检定日期。示值误差：示值误差：0.50.52.检定校准结果的验证 检定/校准结果页 示值误差是否能够满足计量要求。对于需要调整参数的，如高温计等，需要确认参数是否正确；装回现场，确认安装位置是否正确等。MPE=3.3
