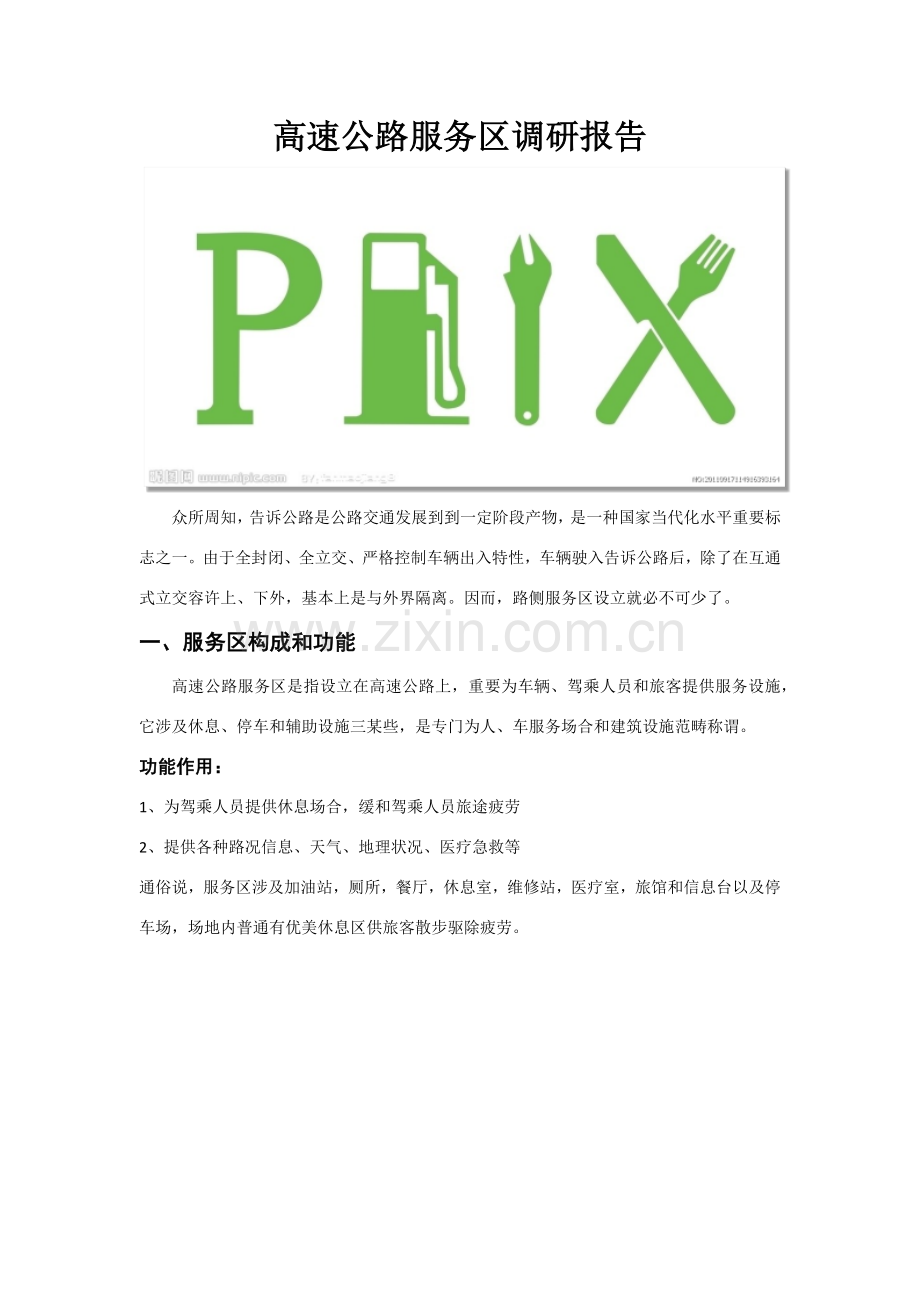

高速公路服务区调研报告
众所周知，告诉公路是公路交通发展到到一定阶段产物，是一种国家当代化水平重要标志之一。由于全封闭、全立交、严格控制车辆出入特性，车辆驶入告诉公路后，除了在互通式立交容许上、下外，基本上是与外界隔离。因而，路侧服务区设立就必不可少了。
一、服务区构成和功能
高速公路服务区是指设立在高速公路上，重要为车辆、驾乘人员和旅客提供服务设施，它涉及休息、停车和辅助设施三某些，是专门为人、车服务场合和建筑设施范畴称谓。
功能作用：
1、为驾乘人员提供休息场合，缓和驾乘人员旅途疲劳
2、提供各种路况信息、天气、地理状况、医疗急救等
通俗说，服务区涉及加油站，厕所，餐厅，休息室，维修站，医疗室，旅馆和信息台以及停车场，场地内普通有优美休息区供旅客散步驱除疲劳。

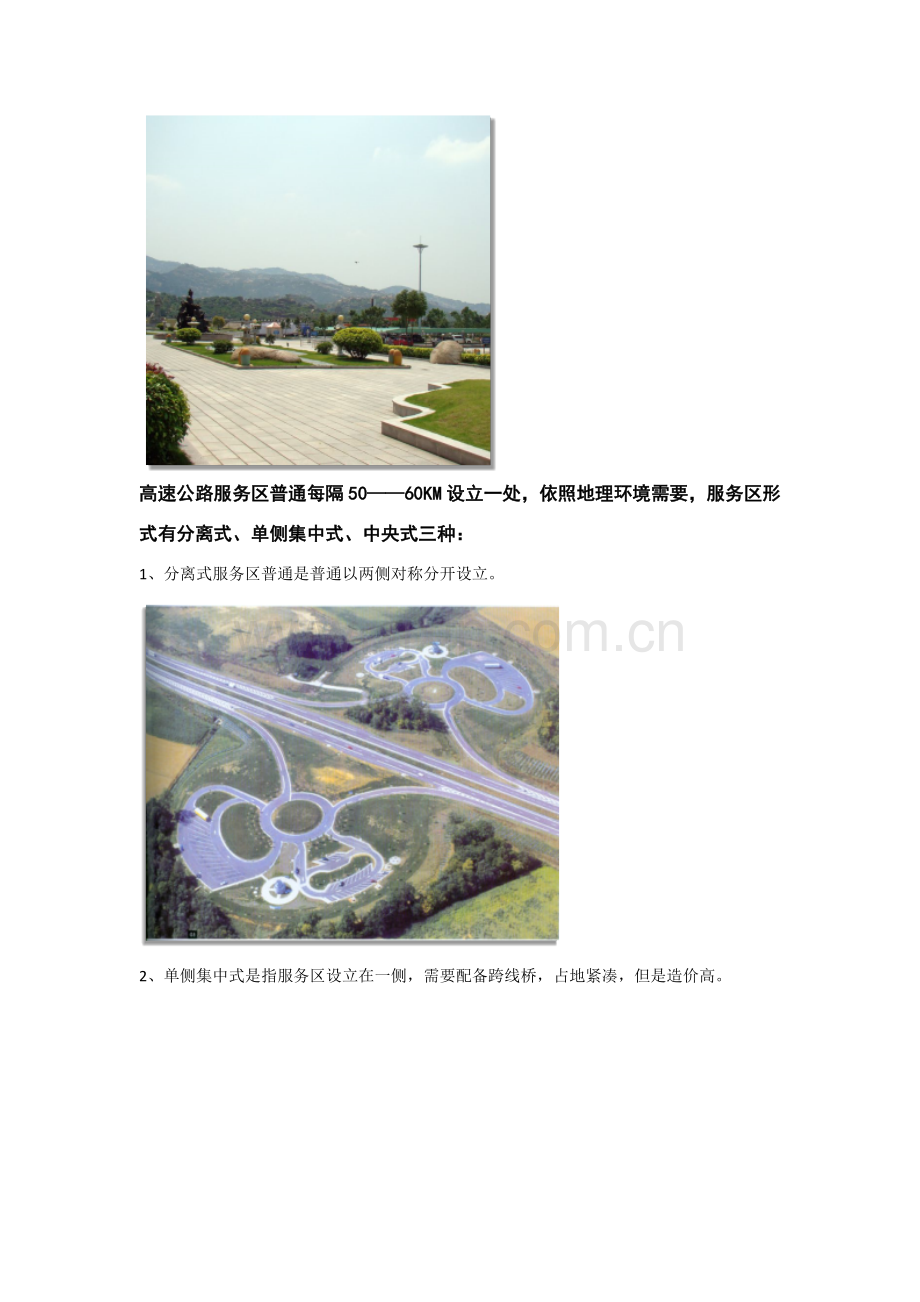

高速公路服务区普通每隔50——60KM设立一处，依照地理环境需要，服务区形式有分离式、单侧集中式、中央式三种：
1、分离式服务区普通是普通以两侧对称分开设立。

2、单侧集中式是指服务区设立在一侧，需要配备跨线桥，占地紧凑，但是造价高。

3、中央服务区设立在当中，高速公路在这分两侧供车辆行驶。
普通服务区宜为分离型，这样有助于防止来回车辆互换通行卡舞弊行为。
服务区内设立可分为四种：
1、当外部风景优美时候，，宜采用外向型，便于观景
2、当外部环境比较闭塞或繁杂时，可采用内向型
3、当高速公路两侧环境差别较大时，可结合外向与内向合用型
4、如果用地有限或是为了充分运用高速公路空间，可采用架空型。
二、服务区总体布局
高速公路服务区应当运用线路旁边边角料地块进行服务区设计，尽量不要占用农田，用地规模也要控制好，合理布置各个功能区，做到布局合理，用地节约。
交通组织
1、在停车场设计中，应当考到车流量、车型不均匀、不拟定性。采用有效混停方式。
2、服务区建筑沿基地周边布置，沿高速公路处分别设立一种入口一种出口，场地交通流线分为短时间停滞外部交通流线和长时间停滞内部部交通流线同步还要避免人流线和车流线交叉。
3、收费广场两侧分别设立1—2个出入口作为进出服务区或加油专用通道。
既有服务区存在某些问题
1、对地下水位高度理解不够，甚至没有理解，因此广场零地面高程拟定偏低，导致水破坏
2、广场路面构造设计没有按公路使用规定进行设计，满足不了使用寿命规定，如路面构造厚度偏低和采用广场地面砖等
3、施工质量原则、施工工艺和设备达不到主线规定
4、施工工期不合理，相对滞后与主线，存在抢工和中山不够现象
三、服务区设立规定
(1)要有场地来设立停车场、公共厕所，加油站、车辆维修、餐饮与小卖部等配套设施，即服务区要具备一定用地和建筑面积。

《高速公路交通工程及沿线设施设计通用规范》做了如下规定：
服务区用地和建筑面积
服务设施 用地面积（hm2/处） 建筑面积（m2/处）
服务区 4 .000 0 ～ 5.333 3 5500 ～ 6500
1hm2=10000m2
注：[1]服务区用地面积不含服务区出入口加减速车道、贯穿车道以及填（挖）方边坡、边沟用地。
[2]四车道高速公路采用下限值，六车道高速公路采用上限值。
(2) 服务区之间间距不适当过大，普通不不不大于50Km，最大间距不适当不不大于60Km。

四、服务区设计重要环节
拟定了服务区占地面积和建设规模后来，就可以布设服务区了，服务区布设宜采用分离式，可对称布设或不对称布设，但左右两侧面积应当相等。
1、依照功工可文献，拟定服务区大体位置
2、初步拟定服务区广场标高
3、贯穿车道平面设计，其长处为：

（1）误行进入服务区内车辆可以不进入服务区广场通过贯穿车道迅速驶离服务区。
（2）当驾驶员驶入服务区，发现该服务区接待能力已经达到饱和时可以通过贯穿车道迅速驶离开，驶向下一服务区。
以上两点都能提高运营效率，减少不必要绕行。
（3）更加以便设计和精确计算土石方数量。
4、贯穿车道断面设计：
服务区广场范畴内纵坡值普通应不不大于0.3%以利于排水，且与服务区广场横坡构成合成坡度需不大于2%，以运用服务区广场内建筑物布设。
5、横断面设计
6、精确计算土石方数量调节服务区广场标高
7、排水以及通道设计

五、服务区设计实例
以陨（郧县）十（十堰）高速公路郧县服务区设计为例，详细阐述服务区设计办法。
郧县服务区位于陨石高速公路K46+000 处，地处郧县杨溪铺镇刘湾村。主线设计车速为80km/h，双向四车道。服务区广场面积取60 亩，单侧均为30 亩。
1、拟定服务区大体位置
计算服务区范畴内主线土石方数量，此段范畴内主线挖方：249792m3，填方：121192m3，显然挖方远运不不大于填方，因此服务区广场应布置在可以消耗掉填方地方。初步将一侧服务区广场A 设立K45+800 右侧山坳中，另一侧B设立在K46+100左侧低洼地中，并避开水塘。

2、初拟服务区广场标高
由于A 广场为填方，先按低于主线标高3m 考虑，取233m。B 广场位于挖方段，为减小挖方B 广场标高应抬高，先按高于主线2m 考虑，取238m考虑。
3、贯穿车道平面布设
初步拟定了服务区广场标高后，再计算出达到服务区广场标高所需贯穿车道长度（普通留有富余，以便调节服务区广场标高），布设贯穿车道。
4、贯穿车道纵断面设计
按照第二步初拟广场标高进行纵断面拉坡，得出A，B 贯穿车道纵断面图

5、横断面设计
将服务区广场宽度定义成贯穿车道宽度，服务区广场和贯穿车道一起“戴帽子”。以AK0+280横断面为例，其横断面设计图

6、精确计算土石方数量调节服务区广场标高
计算出服务区土石方数量如下，A贯穿车道（含A 广场）挖方：18558 m3 填方：487709 m3；B 贯穿车道（含B 广场）挖方：260065 m3 填方：10850 m3；考虑主线加宽后，主线挖方：256593m3，主线填方：133102m3。此时这个服务区填方已不不大于挖方，因此要减小填方减小填方最有效办法就是减少A广场设计标高，重新调节贯穿车道纵断面，减少A，B 广场标高

此时土石方数量为：
A 贯穿车道（含A 广场）挖方：18558m3 填方：465695m3；B 贯穿车道（含B 广场）挖方：265065m3填方：10850m3；考虑主线加宽后，主线挖方：256593m3，主线填方：133102m3。且服务区范畴外先后0.3Km内存在挖余，挖余量为：75411m3 挖。土方共计后填方总量为：619205m3，挖方总量为：615627m3。

六、服务区内部设施设计
　1、停车车位数计算

停车场停车车位数,是计算服务区内其她设施规模基本,也是决定服务区总体规模重要因素。停车车位数依照主线交通量和服务设施运用率按下式计算:
停车车位数(一侧) = 一侧设计交通量×停留率×（高峰率∕周转率）
一侧设计交通量(辆/ 日) :通车10 年后第35 位高峰小时交通量一半;
停留率:停留车辆数(辆/ 日) / 主线交通量(辆/ 日)
高峰率:高峰小时停留车辆数(辆/ 小时) / 停留车辆数(辆/ 日) ;
周转率:1 (小时) / 平均停车时间(小时)
　沪宁高速公路调查不同车种停留率、高峰率、平均停车时间
服务区名称
车种
停留率
高峰率
平均停车
时间/ min
梅村、芳茂山、窦庄、仙人山、黄栗墅
小型车
0.11
0.12
25
客车
0.10
0.13
20
货车
0.11
0.12
120
拖挂车
0.20
0.12
190
阳澄湖

小型车
0.13
0.12
25
客车
0.04
0.13
20
货车
0.09
0.12
120
拖挂车
0.13
0.12
190
2、停车场设计
对于停车规模较大停车场,最佳是将大型车停车场与小型车停车场分开设立,小型车停车场靠前布置,大型车停车场靠后布置,以获得良好通视条件;停车场坡度沿所停车辆纵向应不大于2 % ,横向应不大于3 % ,对排水予以足够注重;停车车位原则尺寸:小型车5. 00m ×2. 50m 、大型车13. 00m ×3. 25m、拖挂车17. 00m ×3. 50m ;依照停车车位数据和停车车位尺寸,结合车辆停放方向和连接车道宽度就可以对停车场进行详细设计。
3、加油站设计规模

加油器/ 座
加油场地/ m2
办公室
/ m2
办公室/ m2
其她/ m2
总计/ m2
4-6
300
120
80
50
550
4、餐厅设计规模

一侧停车车位数/ 辆
一侧停车车位数/ 辆座位数/ 个
原则面积/ m2
> 251
190
950
250-201
160
800
200-151
160
650
150-101
100
500
< 100
70
400
5、小商店设计规模
一侧停车车位数/ 辆
面积/ m2
> 251
255
250-201
230
200-151
200
150-101
175
< 100
160
6、公共厕所设计规模

服务区公共厕所设计规模
一侧停车车位数/ 辆
便器数/ 个
原则面积/ m2
男(小)
男(大)
女
残疾人
> 251
30
10
30
1
350
250-201
25
8
25
1
290
200-151
20
7
20
1
240
150-101
15
5
15
1
180
< 100
10
3
10
1
120
停车区公共厕所设计规模
一侧停车车位数/ 辆
便器数/ 个
原则面积/ m2
男(小)
男(大)
女
> 101
20
7
20
230
70-100
15
5
15
170
46-70
10
3
105
110
< 45
5
2

60

七、京承高速公路服务区带来设计新思路
1、京承高速公路两个方向司乘人员在本服务区共用同一种服务楼
高速公路服务区通过共用一种服务楼内餐饮、商店、住宿、公厕等设施，以综合体效应来平衡京承高速公路某一方向浮现司乘人员高峰，而另一方向司乘人员较少状况，使得高速公路服务区总服务量保持相对稳定。从而避免高速公路服务区因高速公路单方向车流高峰和低谷变化而浮现服务设施不够或者设施闲置状况。
2、京承高速公路两个方向车辆在本服务区停车场可互相借用
这种布局使得服务楼门前道路车流量较小，保证了两个方向司乘人员不会与相反方向车辆及司乘人员流线交叉，从而快捷、安全到达服务楼。同步，通过管理手段，将东、西两个停车场之间界线向左或向右移动，随时可调节两个方向停车位比例。此灵活布置方式将有效平衡两个方向车辆停泊高峰低谷问题。不但实现了服务楼服务功能共用，并且实现了两个方向停车场灵活调节、互补共用。
3、京承高速公路两个方向车辆加油站某些设施共用
本服务区距离北京主城区约50 km，其加油站服务对象以进京车辆为主，而出京加油服务量较少。因此进京方向采用􀀁 进站加油􀀁，即在停车场入口处设立加油站，结合拓宽引道，最大也许提供车辆等待加油场地以避免因加油而浮现堵塞；出京方向采用􀀁 出站加油􀀁，即在车辆出服务区前设立加油站。两个方向加油站被统一规划放置在停车场东部，以利于统一管理，共用储油罐及有关法规防护设施,减少加油站运营成本。
4、京承高速公路两个方向车辆在本服务区共用机械修理场
机械修理场是高速公路服务区不可或缺某些，但其功能与普通乘客联系较少，重要是为车辆维修服务。因此机械修理场独辟场地，置于服务区西北方向，供京承高速公路两个方向车辆共用。这样不但节约了资源设备，并且通过绿化带相隔，使之与重要乘客活动区域分隔开来，避免机械修理场对服务区司乘人员导致视觉和听觉污染。
