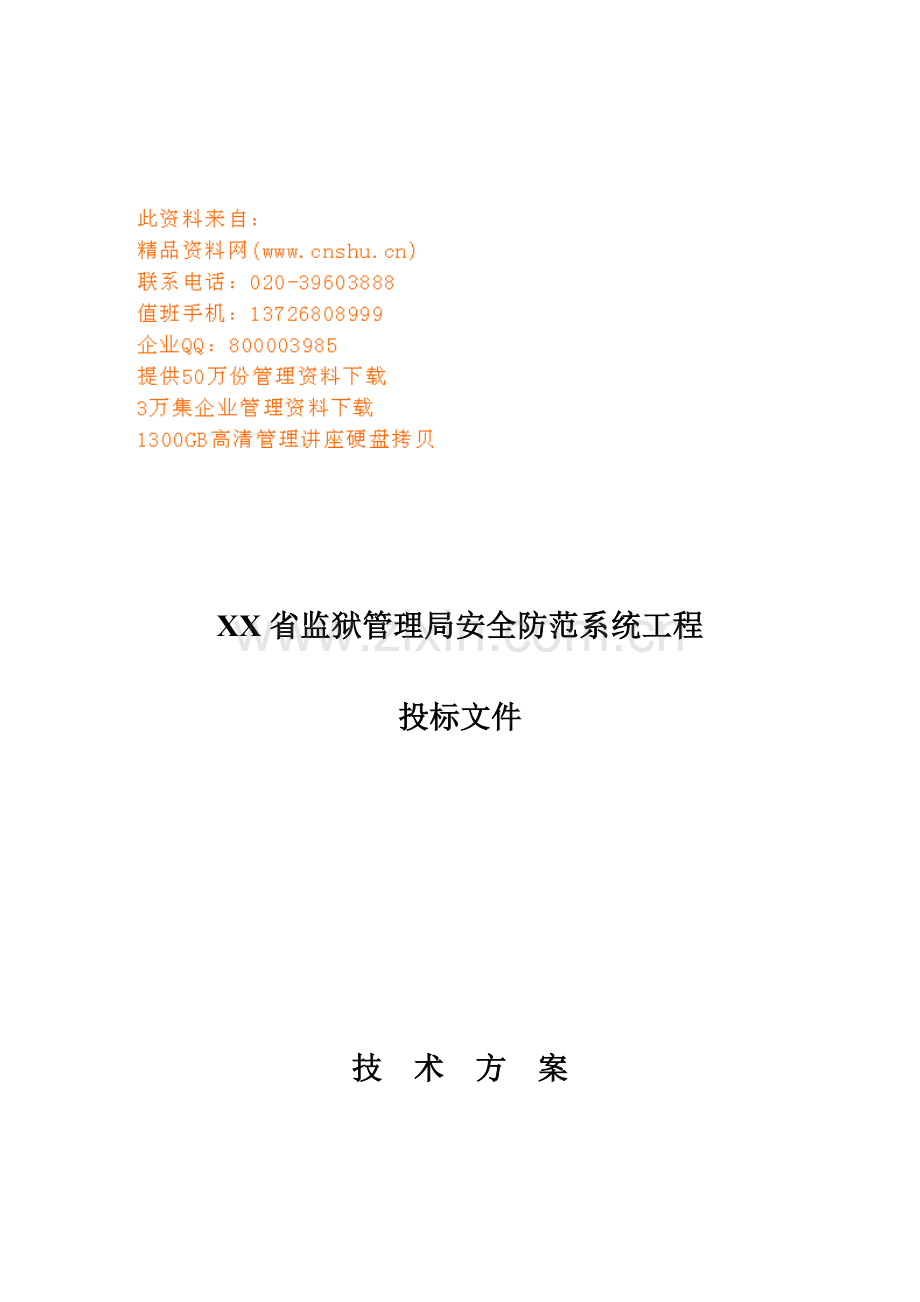

XX省监狱管理局安全防范系统工程

投标文件

技 术 方 案

目 录
第一章 序言 ４
1.1设计依据 ４
1.2设计标准 ４
第二章 工程概述 ６
2.1工程设计考虑 ６
2.2系统设计思想 ７
第三章 系统组成 ９
3.1电视监控系统 ９
3.2高压电网系统 ９
3.3电子巡更系统 ９
3.4周界报警系统 １０
3.5探监对讲系统 １０
3.6内部对讲系统 １０
第四章 系统方案设计 １１
4.1电视监控系统、周界报警系统 １１
4.2高压电网系统 １３
4.3电子巡更系统 １５
4.4探监对讲系统 １６
4.5内部对讲系统 １６
第五章 系统功效 １７
5.1监控、监听及对讲 １７
5.2报警联动处理 １８
5.3无人值守全自动运行 １９
5.4智能高压电网报警系统 １９
5.5系统管理 ２０
第六章 系统设备选型 ２２
6.1电视监控系统、周界报警系统设备说明 ２２
6.2探监对讲系统说明 ３７
6.3内部对讲系统 ４１
6.4电子巡更系统说明 ４４
6.5高压电网系统设备说明 ４７
第七章 系统工程实施 ５０
7.1项目组织及实施 ５０
7.2进度安排说明 ５２
7.3项目测试 ５３
7.4项目文档部分 ５３
7.5人员培训 ５４
7.6现场安全制度 ５４
7.7文明施工和环境保护 ５５
7.8特殊环境下施工方法 ５６
第八章 质量确保 ５７
8.1设备性能确保 ５７
8.2售后服务 ５７
第一章 序言
鉴于XX省监狱管理局下属各监狱原安全防范系统使用已超出，系统已基础处于瘫痪状态，为了切实可行发挥安全防范作用，依据XX省监狱管理局招标文件要求，我们对晋中、汾阳、临汾监狱结构进行了充足细致研究，并结合我企业多年工程经验和知识，特拟订此方案设计书。
1.1设计依据
l GBJ 115-87 工业电视系统工程设计规范
l GBJ-120-88 工业企业共用天线电视系统设计规范
l GBJ 50198-94 民用闭路监视电视系统工程技术规范
l GBJ-79-85 工业企业接地设计规范
l GB-50200-94 有线电视系统工程技术规范
l GA-247- 监所周界高压电网装置
l 建设部《建筑电气设计技术规程》
l XX省监狱管理局安全防范系统工程招标文件
1.2设计标准
为使整个系统设计真正符适用户需要，本设计将根据招标文件要求进行设计，并遵从以下标准：
l 标准化：系统选择标准设备，主系统和外部设备均采取标准接口，同类设备交换性好，易于维修，便于扩展。符合国家和国际标准。
l 可靠性: 系统安全可靠性高，有抗雷击、抗强干扰能力。这么才能确保应用系统正常运行。
l 优异性：选择技术成熟且顺应世界技术发展时尚产品系列、产品类型、协议和优化拓扑结构，使系统能保持较长时间优异性和适用性，不因在技术上落后而过早被淘汰。
l 经济性：在技术优异基础上，努力争取经济合理，努力使性能价格比达成最优。让用户得到一个满足要求系统，又能够在此基础上以较低造价深入扩容。
l 良好可扩展性：系统采取模块化结构设计，能够适应不停增加功效需求，当系统需进行扩容时，只需简单地增加输入输出模块即可。
l 良好可维护性：设备和配件应尽可能采取同类产品，设备本身亦应便于维修，使维修人员配置和培训简化，使系统整体含有较高可维护性。

第二章 工程概述
为了加强对监舍、禁闭室、接见室及监狱周界安全防范及管理工作，对突发事件进行严密监控并录像取证，达成防范于未然目标，依据招标文件需求,遵照公安部相关安全防范系统工程设计规范要求，并结合我企业多年承建安全防范系统设计和工程经验,提出了该设计方案。系统包含:电视监控系统、高压电网系统、电子巡更系统、周界报警系统、探监对讲系统、内部对讲系统等，各系统有机结合、相互补充，形成一个严密安全防护网。
2.1工程设计考虑
考虑到XX省监狱管理局监狱特殊环境，在系统设计时，应着重处理几大问题：电气干扰、长距离信号传输、防雷及恶劣天气。
1）监狱特殊环境对电视系统有着较强电气干扰，多数配电设备周围全部存在着交变电磁场。依据我们多年经验，已经积累了一整套可靠处理措施，可确保图像清楚、数据可靠、系统稳定。如在硬件选型方面，使用电磁兼容特征符合国际标准工业级产品；软件上经过滤波、逻辑判定等技术手段保障系统运行稳定；工程上除了在线缆铺设和连接时注意避开干扰源，在信号传输上，采取同轴屏蔽线传输、双绞线传输，降低传输中共模干扰，使系统一直运行在正常步骤中。
2）长距离信号传输提议采取以下方案：视频长距离赔偿法。
工业电视系统长距离信号传输通常可采取光纤传输、微波传输、计算机网络传输、有线电视传输等，考虑到XX省监狱现有资源、系统要求及组网可靠性，其传输距离通常在2km以下，从系统性能价格比考虑，对于传输距离超出500m摄像机，可采取视频长距离赔偿法，添加视频放大器，来赔偿因电缆过长而带来高频损失及幅度损失。我们多年实践证实，该法不仅运行可靠，而且可降低系统造价，经济高效，便于以后系统维护。
3）监狱多分布于山区雷电高发区，室外设备及布线等应考虑防雷方法，我们采取视频、电源雷电隔离器，将现场设备、中心设备和电缆隔离，有效保护系统正常运行。
4）前端室外设备需承受酷热、严寒、大风等自然灾难侵袭，在设备选型时应严加注意。
2.2系统设计思想
考虑到XX省监狱管理局安防系统工程实施关键性、特殊性和系统和现代化设施配合时优异性、可靠性,在为XX省监狱管理局监狱安防系统工程设计时,我们着重表现了以下设计思想:
1）为了充足满足安全防范监视需求,对现场监视设备布设地点,进行科学化选择,重视各类监视设备之间搭配、保护和联动,既确保告警监视正确性,又提升监视设备本身安全性。
2）为了确保安全防范系统技术水平和监视效果,系统采取了成熟技术和研究结果，优异设计技术、完善使用功效,提供给使用者一套优异系统。
3）安全防范系统可靠性是用户尤其关注问题,系统中选择设备也尤其重视了设备生产品质。选择国际上安全防范设备成熟生产厂商性价比较高设备。全部设备均经过我们在以往实施工程中进行了质量考评。设备供货厂商确保提供全方面产品质量确保和完善售后服务；所以，系统长久、稳定使用得到了充足保障。
4.）在巡更管理系统设备选型上，尤其考虑到设备长时间工作可靠性，前端安装信息碰触按钮不需要电缆布线及外供电源。
5）系统保障和维护问题一向被用户所忽略，一个优良系统除了应含有以上所列很多优点外,还应尤其注意系统建成以后维护问题,因为我们在系统设计时,充足考虑了系统后期维护难易,所以,我们选择设备含有维护简单、节省人力、并含有使操作者正确判定系统工作状态全方面提醒,再一次确保了系统使用安全可靠性,又便于在系统出现故障时立即维护。
6）用以上设计思想落实一直而实施安全防范系统,代表了我们对XX省监狱管理局监狱安防系统工程安全防范系统认识和责任,依此建设XX省监狱管理局监狱安防系统工程，将是一个完整、可靠优质工程。

第三章 系统组成
因为各个监狱占地面积大，环境结构复杂，各布防地点众多，其安全防范系统必需确保周围环境监视同时又兼顾关键场所监视，XX省监狱管理局安全防范系统,划分为以下多个部分:
3.1电视监控系统
用于直接观察防范区域现场人员活动情况。
本设计以美国DEREK企业矩阵系统为关键,配套使用日本TOTA企业、韩国DAIWON企业、SANTACHI企业摄像机、镜头、监视器、录像机等专业闭路电视监视器材,组成闭路电视监视系统。
3.2高压电网系统
智能高压电网报警系统关键适适用于监狱、看管所和军事设施，关键仓库等有警戒强拦要求场所。该系统含有向监管场所周界围墙高压电网供电，预防人为破坏，远程控制操作，报警种类齐全，数据可传输，能在多种恶劣环境中长久运行，电网一直含有打击企图越墙脱逃罪犯能力等功效。
3.3电子巡更系统
电子巡更系统使管理者即便稳坐办公室也能掌握巡更人员巡更情况，同时还能够考评职员迟到早退。离线式电子巡更系统含有工程周期短，含有没有须专门布线，无须专用电脑，扩容方便等优点，所以适应了现代方便、安全、高效管理。
3.4周界报警系统
周界报警系统产品采取美国ADEMCO企业VISTA120系统，周界防范探测器，各类探测器和闭路电视监视系统互联，实现报警联动。
3.5探监对讲系统
在每个接见室设置对讲话机以供犯人和家眷通话，工作人员可提前设置每路对讲通话时间。可随时单独监听某一接见室犯人和家眷对话，同时可将其关键内容录制下来，必需时可切断她们通话。
3.6内部对讲系统
内部对讲系统将主机置于监控中心，分机分布于各岗楼、武警值班室。实现监控中心和武警值班室、武警值班室和各岗楼间相互呼叫、通话，但各岗楼之间不能呼叫、通话。
第四章 系统方案设计
4.1电视监控系统、周界报警系统
4.1.1布防设计
系统前端设备具体安装位置，将依据监狱各监区特点，在具体设计阶段给出。
报警联动对应关系也将在具体设计阶段，依据监狱各监区特点给出。
4.1.2中心控制室设计
中心控制室是电视监控系统关键，系统主设备选型相当关键,主设备通常指矩阵切换器、报警主机。
矩阵切换器选择美国DEREK企业VS380系统，VS380系统可连接1024路摄像机输入信号，128路监视器输出信号及1024路报警输入信号，还能够连接音频跟随器，实现音、视频同时切换。系统操作键盘安装于控制台操作台面上，经过VS380操作键盘可实现图像切换和控制，而且可在监视器上进行菜单编程，实现系统布防、撤防设置、自动循环监视及联动报警模式设置，设定循环组包含摄像机、显示延时时间等功效。
报警控制主机选择美国ADEMCO企业VISTA-120系统，VISTA-120系统可连接128个报警探头输入，64个继电器输出及多个操作键盘。系统操作键盘安装于控制台操作台面上。经过VISTA-120操作键盘可实现系统布防、撤防、报警模式设置、报警确定等功效。
前端摄像机信号直接和VS380系统视频输入相连，报警探头信号和VS380系统及VISTA120系统并联连接，形成一个双机并行控制结构体系，当任何报警发生时VS380系统及VISTA120系统同时接收到报警信号并分别产生各自报警联动动作，一旦某一主机出现故障，另一台主机仍能确保报警系统正常运行。
报警主机可连接监控中心和各岗楼警号，遇紧急情况时，可自动或由操作人员按动紧急按钮，向外发出报警信号。
在每个监控中心分别设置一组电视墙，安装多台21”彩色监视器，用于固定显示各个关键场所图像。在每个监控中心中央设51”大背投一台，16画面分割器1台，用于单画面或多画面监视现场。这么工作人员在监控室就能够监视全部关键现场图像。
在每个监控中心分别设置16路硬盘录像机1台，其中8路和矩阵切换器视频输出相连，用于报警自动录像及手动选择录像，另外8路用于关键场所固定录像。
在严管室、禁闭室安装微音监听器，微音监听器和音频跟随器输入相连，音频跟随器一路输出和大背投音频输入相连，这么经过VS380操作键盘可实现图像和声音同时切换，有效实现对严管室、禁闭室监控。
在每个监控中心分别设置投影机一台，用于作战培训。

硬盘录像机
控制主键盘
视频分配器
分控室1
分控室N
十六画面分割器
监听头

电视墙
视频无线传输接收机
视频无线传输发射机
固定摄像机

视频矩阵
针式摄像机1-n
固定摄像机1-n
红外摄像机1-n
云台摄像机1-n

广角摄像机1-n
警灯

报警主机
脉冲电网报警
电磁门禁报警

4.1.3分控室设计
除中心控制室外,还设计了监狱长及政委两个分控室，在两个分控室各安装1个键盘，1个21寸监视器及1个对讲分机，这么操作人员在分控室经过键盘及监视器可实现预先编程要求全部功效，包含图像、声音同时切换、摄像机控制。经过对讲分机和中心控制室进行双向对讲。
4.2高压电网系统
高压电网系统选择中国瑞达企业RDDW-IV系统。
RDDW-IV型监所周界高压电网控制系统关键适适用于监狱、看管所和军事设施，关键仓库等有警戒强拦要求场所。
该系统含有向监管场所周界围墙高压电网供电，预防 人为破坏，远程控制操作，报警种类齐全，数据可传输， 能在多种恶劣环境中长久运行，电网一直含有打击企图越墙脱逃罪犯能力等功效。
RDDW-IV型监所周界高压电网控制系统关键特点是：设备中有一套自动监测、调整装置，能自动监测电网在不一样运行环境、气候条件下工作情况，立即调整电网电压，确保电网一直处于高电压连续运行中。极大提升周界围墙警戒可靠性。同时也根本处理了以往电网遇雨、雷、雾等恶劣气候和粉尘污秽环境所造成误报警、电网停电等较多弊端。
1 段
2 段
3 段
4 段
高 压 电 网
升压、传感综合变压器
升压、传感综合变压器
前端1
脉冲调制、信号处理器
前端2
脉冲调制、信号处理器

控 制 主 机

该系统达成司法部和公安部对监狱周界围墙高压警戒电网控制系统提出安全防范要求，符合公安部颁发“中国公安全行业标准”（GA—247—）要求。完全适合于监狱，看管所等监管场所周界围墙警戒使用。

巡更棒
巡更点1
无源签到器1
无源签到器2
巡更点2
无源签到器3
巡更点3
巡查区域
读卡器
接收主机
巡更棒
4.3电子巡更系统

为了突出加强夜间保卫管理, XX省监狱管理局安防系统工程提出了在各监狱实施巡更管理要求,巡更管理系统使用信息钮,固定安装于巡更路线上,巡更人员手持巡更读卡器,根据固定巡更路线和间隔时间进行巡查，经过每个信息点时，用读卡器读取信息点地址号，返回监控中心时经过下载器将数据下载至计算机进行存档并打印并拾取信息,方便管理人员对巡更工作进行检验和管理，依据XX省监狱管理局安防系统工程实际情况，可在每个监狱围墙均匀分布安装四个信息点。经过计算机及打印机进行下载存档并打印。
4.4探监对讲系统
监听话机
对讲系统主机
对讲分机
监听、切断、录音控制主机
在每个接见室设置对讲话机以供犯人和家眷通话，工作人员可提前设置每路对讲通话时间。可随时单独监听某一接见室犯人和家眷对话，同时可将其关键内容录制下来，必需时可切断她们通话。
4.5内部对讲系统
在每个武警岗楼和武警值班室各设置对讲分机1个，武警在岗楼能够主动呼叫武警值班室,武警值班室能够主动呼叫控制室和值班人员对讲，值班人员在监控室也可随时呼叫武警值班室人员，实现和武警值班室值班人员双向对讲。但各岗楼之间不能呼叫通话。
第五章 系统功效
5.1监控、监听及对讲
操作人员在中心控制室经过VS380键盘可实现以下功效：
● 将任意图像切换到任意监视器
● 将任意图像、声音同时切换到大背投
● 控制云台旋转、镜头伸缩
● 系统编程，设定循环监视组，设定报警联动关系
● 开启或停止循环监视
● 编辑摄像机叠加位置信息
操作人员在中心控制室经过VISTA120键盘可实现以下功效：
● 系统布防，撤防
● 系统单防区或多防区旁路
● 系统编程，设定防区类型，设定操作人员密码
● 设定布防，撤防延迟时间，警号报警模式立即间
● 探头断线检测，断线报警
● 设定报警统计及操作统计报表格式
● 报警统计及操作统计查询
操作人员可随时开启事先编程设置自动循环监视模式，循环监视各个现场。现场发生报警，系统将按事先编程设置处理方案自动产生对应联动操作，如开启录像机及拉响警号等。
操作人员在分控室经过VS380键盘可实现以下功效：
● 将任意图像、声音同时切换到对应监视器
● 控制云台旋转、镜头伸缩
● 系统编程，设定循环监视组，设定报警联动关系
● 开启或停止循环监视
● 编辑摄像机叠加位置信息
经过内部对讲系统可实现以下功效：
● 主机可接收分机呼叫信号
● 主机可单路或多路监听各对讲分机情况
● 分机可呼叫主机
● 主机可对分机进行点名对讲
● 主机可群呼全部分机实现广播功效
5.2报警联动处理
因为采取双机并行控制体系结构，两套系统可分别对系统实现相同或不一样布防、撤防及联动报警处理方案，并将同时接收前端报警信号。
对VS380系统，当探头检测到报警发生后，矩阵切换器将依据事先编好处理方案，将报警现场画面自动切换到报警监视器上，在报警监视器上显示报警信息，打开录像机自动录像取证或开启循环监视组，次序显示敏感现场图像等。
对VISTA120系统，在撤防状态下，探头检测到报警信号将不被主机处理，在布防状态下，当探头检测到报警发生后，报警主机将在键盘上显示报警发生区域，发出声音提醒，自动开启警号。
5.3无人值守全自动运行
VS380系统、VISTA120系统内置强大程序编辑功效，操作人员经过控制键盘及监视器能对摄像机、监视器、报警器等起、停、工作模式、工作时间及报警模式进行编程。
程序设定好后，系统可在无人干预情况下，按时间布防、撤防，按警情开启预设处理程序，自动开启录像机，并在设定延时时间后自动关闭录像机，实现无人值守运行。
5.4智能高压电网报警系统
智能高压电网分段报警系统是依据司法部对研制节能式脉冲分段报警电网系统技术要求，参考国外狱政管理优异模式，结合中国监所管理工作实际情况，为提升监所报警和防范能力而研制新一代周界防范产品。
　　系统采取星形网络结构，实现集散式分布多机通讯。本产品结合脉冲调制技术、数据采集技术、高压技术，采取微处理器分析，中心计算机控制，集防范、报警、监控于一体。
*实时控制、响应快速：
实时显示网上各段电压及电流值，发生警情，系统报警时间小于1秒
*组合方便：
可依据实际情况，采取计算机远程控制，也可单独使用报警前端控制。依据网大小可将网分段。
*报警正确具体、查询方便：
系统采取多媒体声光报警，报警给出警情时间、段址、警情类别及报警时电压电流值。采取数据库存放警情，可方便查询和打印。
*运行可靠、操作灵活：
系统可全天候运行，系统在连续短路、触网状态正常运转。
打击强度控制灵活：可在前端或控制主机上调整网上打击强度（弱、中、强、连续）
*功耗低：
变压器静态功耗40W。
5.5系统管理
本系统将操作人员分为两个等级，系统管理员（通常为主管领导）为最高等级，能对全部系统功效进行编程，还可对操作人员设定控制权限，严密、科学地管理整个系统。
报警系统管理员及操作人员含有自己操作密码，各操作人员用自己密码进行系统操作，并在系统操作统计中保留对应操作信息，所以提议系统管理员及操作人员定时更换自己密码并相互保密。系统管理员对操作人员设定操作密码，并可限制一些操作人员于某时间内使用系统，操作人员可设定报警系统按时间进行布、撤防，编制报警自动处理程序。
报警系统提供事件管理功效，可对系统操作人员、区域、布撤防时间、报警发生时间、地点、警情等情况进行实时统计,经过操作键盘可查阅全部事件统计。

第六章 系统设备选型
6.1电视监控系统、周界报警系统设备说明
1）视频切换矩阵系统：
选择美国DEREK企业VS380系统，VS380矩阵系统是以微处理器为基础交叉点式视频切换器，可满足从中型到大型CCTV安装需要。其关键特点以下：
l 单CPU系统控制可达1024个摄像机和128个监视器
l 内置视频丢失检测
l 内置系统诊疗
l 可选择汉化版多媒体软件
l 系统最多可设置64个用户口令，限制无关人员使用系统，是系统一项安全方法。
l 要求口令有8个优先等级，深入限制无关人员设置和控制系统。
l 明确要求了键盘、监视器、摄像机之间关系，深入增强了系统安全性。
l 成组切换：可将多台摄像机同时切换到多台相邻监视器上，有64个独立摄像机分组（并行／分组），每组最多16台摄像机，每组摄像机可用手动调用显示，或作为通用巡视一部分。
l 通用巡视／序列：可建立摄像机或分组摄像机64个巡视／序列，便于随时切换到监视器上。每个巡视最多有64个位置，用来插入驻留时间不一样摄像机图像，还可插入每台摄像机景物预置和辅助功效。巡视能够正向或反向运行，包含同一台摄像机数次进入巡视或单个摄像机多个景物预置进入巡视在内。这种巡视能够连在一起，组成序列数可大于64台摄像机，序列巡视中自动跳过和监视器无关摄像机。
l 自动调用：为用户提供可编程35个时间，可实现天天、每七天自动布撤防，自动调用监视器巡视序列。
l 监视器单独巡视：操作人员可随时要求任意监视器上摄像机巡视／序列。这些序列最多有64个位置，用来插入驻留时间不一样摄像机。同一台摄像机可在多个位置插入序列。
l 报警联络表：要求报警触点调用摄像机画面在那个监视器上显示。五个报警联络表可编程。
l 屏幕显示可选择：每个视频输出上可插入日期、时间、监视器号和监视器状态、摄像机号码及10个汉字或常见字符可编程字幕。日期格式可要求为月／日／年、日／月／年或年／月／日，屏幕显示使用带黑框白色字符，以增加光照改变时读出效果。本系统为用户提供摄像机号码－文字控制和或日期／时间有／无控制。文字控制包含水平和垂直定位和调整显示亮度。
l 现场控制： 在摄像机现场，解码器控制每台摄像机(变速、恒速)云台动作，还可控制电动镜头、辅助功效和72个预置点。（请参考专用解码器资料，可提供全部规格解码器）
l 自动报警调用－1024个报警输入：报警输入可编程，把任何一台摄像机或分组摄像机导引到监视器或监视器组上。每台摄像机可开启景物预置，辅助功效，选择不一样驻留时间（1 ~ 60秒），每台监视器有15个报警显示消除方法能够选择。
l 报警显示方法：对某台监视器或一组监视器用户可选择：次序方法：在监视器上按次序切换显示多个报警，图像驻留时间可设定。保持方法：显示首次报警图像，以后发生报警按次序排队。当第一个报警被清除后，第二个报警才显示在监视器。双监视器方法：第一个监视器上显示最早报警图像，第二个监视器显示随即报警图像。当第一个监视器上报警被清除后，第二个监视器第一个报警移到第一个监视器上显示。这么监视器对能够有64对。块次序方法：分别在一组监视器上显示报警图像，每个监视器上报警图像次序切换显示。块保持方法：分别在一组监视器上显示报警图像，每个监视器上报警图像固定显示，直到第一个报警被清除后才显示第二个报警画面。
l 报警消除方法：用户可选择，适适用于每台监视器。立即清除：这种报警清除方法是经过报警触点自动清除来完成。一旦报警取消，则对应监视器上报警画面被清除。能够依据需要加上手动清除方法。自动清除：(当报警触点断开20秒后，系统自动地清除报警响应)这种报警清除方法是经过报警触点自动清除来完成。一旦报警取消，在20秒延时后，报警画面将自动地从它监视器上消除。能够依据需要加上手动清除方法。手动清除：(经过按ACK键来确定报警)操作者可经过3076、3070-1Y/3070-2Y键盘来清除报警。
l 报警状态打印输出：由RS-232通讯口输出到串行打印机，可打印报警时间、报警触点号、视频丢失、被调用摄像机、所用监视器等信息。
l RS-232通讯口：8个RJ-45标准RS-232端口，可和VS3070-1Y、VS3070-2Y主控键盘、VS3076分控键盘、VS3090Y报警接口设备、计算机等进行通讯。数据速率1200、2400、4800或9600B可选择，可单独编程。使用VS3081Y通道扩展器，每一个端口可扩展为4个通道。这么最多可有32个RS-232通道。
l 卫星站点控制功效：矩阵主机经过系统之间视频和RS-232连接，并在菜单中设置对应参数，能够实现视音频远程切换、远程摄像机控制、远程系统编程设置，和远程报警信号传送和联动等卫星系统功效。有卫星站点控制功效在型号后缀加"NET"字母。
l 数据存放：全部用户编程数据诸如系统划分、摄像机循环巡视、标题、报警配置、端口配置接法等存放在有备用电池存放中，最少可存五年。

系统经典配置图

VS300（曼码）系列解码器
VS300系列解码器是和VS380系列主机系统配套使用一个控制器。经过解码器可实现对云台、镜头、备用开关等设备控制。
可控制标准云台或自动旋转云台,能够是室内型云台,亦可为室外型云台。
控制变焦镜头光圈、聚焦、变焦。控制电压可调：±6~±12VDC，最大电流：200mA
本机共有2个可编程C型继电器，提供两对常开常闭接点,用户可选择设置接点工作方法。
经过接收机控制摄像机电源通/断，且供电电源可任意选择。
解码器提供一个C型继电器，提供一对常开接点，用于控制应急灯，和报警联动配套使用.
对于带自动旋转功效云台，可利用云台自动控制口而实现电子自动旋转。
自检功效可用来检验解码器和云台镜头之间接线是否正确。
主机和解码器间采取屏蔽双绞线传输。

主控键盘

实键开关采取实敲击键，动作可靠，操作自如
液晶显示输入摄像机号码、所选卫星现场、调用监视器和目前摄像机
摄像机／监视器选择 操作人员最多可控制128台监视器，最多可切换1024台摄像机到任意监视器上。
云台控制 操作员可用操纵杆灵活地控制恒速或变速云台。操作人员在系统编程时可使用操纵杆选择菜单项。
镜头控制 按键可控制功效。可控制镜头功效包含：光圈（开－闭），焦距（近－远），变焦（宽－窄）。
巡视控制 可对监视器巡视编程，开启和保持通用巡视或监视器巡视,另外，NEXT键可手动经过巡视。
报警控制 按键使监视器处于设防或撤防状态和确定报警。
用户登录 USER（用户）键用于系统登录和注销。
卫星现场选择 SITE（现场）键用于卫星现场切换选择。
系统编程 专用键用于监视器设防和撤防，监视器巡视编程。双功效键用于切换系统编程菜单。
键盘编程用户可选择多个键盘功效，用来满足装配需要。
波特率选择 可选择1200、2400、4800、9600B波特率,使键盘和矩阵切换/控制器、VS300系列解码接收器或其它计算机设备匹配。
声音 当操作无效时，键盘会发出蜂鸣声。
监视器选择：最多128台监视器
摄像机选择：最多可选择1024台摄像机
状态键区：六个键提供口令输入、编程或显示方法进入等功效。
监视器键区：十个键，提供监视器报警响应监视器巡视编程和选择特定监视器等功效。
辅助/镜头键区：八个键，用于操作控制接收器进而控制云台和电动镜头（光圈、焦距和变焦）。
数字键盘区：数字键用于选择监视器、摄像机、摄像机组、辅助设备、预置和菜单编程功效。CLEAR（清除）键清除错误数字输入。
预置键区：这两个键用于设置和调用解码接收机存放器存放摄像机景物预置。
摇杆控制区：该摇杆用于控制恒速或变速云台（必需和适宜解码接收机一起使用）。
RS-232端口：一个，8脚组合式RJ－45型插座。波特率 1200、2400、4800、9600可编程。DIP开关可把RS-232接口转换为RS-485或RS-422接口。
分控键盘

采取双绞线连接，可控制单台监视器
分发挥操作键盘功效
系统特点
实键开关 全部采取实敲击键，操作自如
摄像机选择 最多切换64台摄像机到任意指定监视器上
云台控制 操纵杆可灵活控制固定速度云台
镜头控制 按键可控制镜头功效。镜头功效包含：光圈（开-闭），
焦 距（近-远）和变焦（宽-窄）
巡视控制 开启和保持监视器巡视，另外可经过NEXT键手动巡视
用双绞线连接系统 系统连接采取屏蔽两芯电缆
监视器选择： 最多两台监视器。用户可依据键盘连接，选择二台监视器中任一台。
输入键： 最多可调用64台摄像机
摄像机选择： 数字键0-9用于选择摄像机
镜头键： 用于控制电动镜头光圈、焦距和变焦
辅助开关： 三个开关用于控制解码器开/关辅助继电器
摄像机选择： NEXT、RUN、HOLD键用于巡视/序列编程和实施
操纵杆控制： 和适宜解码器配合，操纵杆可控制恒速云台
系统连接：把双股屏蔽电缆接到矩阵系统后面板莲花插座
2） PH-303台：
l 轻小型微型云台，适适用于室内外
l 高速旋转装置
l 可使用交流24V、120V或230V
l 最大负载15磅(6.81KG)
3） 摄像机：
彩色摄像机采取韩国DAIWON企业PC-350DPE。
黑白摄像机采取韩国DAIWON企业PC-401XC
针孔摄像机采取日本TOTA企业TOTA-500型彩色摄像机，配合安装日本COMPUTAR企业针孔镜头。
半球广角摄像机采取日本TOTA企业TOTA-420型彩色摄像机
红外摄像机采取日本原田企业HS-100C型彩色摄像机
4） 画面分割器:
选择美国ROBOT企业MV99E十六画面分割器，其特点以下：
l 多画面显示、切换
l 全双功操作
l 含有RS-232/RS485联接串行通信
l 视频丢失报警器输出
5）硬盘录像机:
选择我企业生产16路硬盘录像机CY1600
l CPU：PIII800以上，内存：64MB，硬盘：80G
l 显卡：AGP 8MB
l 操作系统：WINDOWS98
l 摄像机输入：4、8、12、16
l 输出：1路SVGA，1路（或2、3、4路）四画面模拟输出
l 压缩方法：MJPEG：8—20K/帧
l 分辨率：320×240、400×300（默认）、640×480/路
l 报警输入：16路，报警输出：16路
l 搜索/回放：按时间检索
l 其它功效：移动探测：每路10个矩形区域
l 帧切换器：切换间隔1—180秒
l 云台控制：
6） VISTA-120大型多功效报警控制/通讯主机
VISTA120是一款优异多功效控制主机，它可分为8个子系统操作，同时使用常规四线、总线和无线防区(总共128个防区)，还可经过可编程继电器控制电器或联动CCTV，并可经过电话遥控主机和控制继电器。其特点以下：
l 9个可编程基础四线制防区，3个紧急键盘
l 挟持防区、防区九可设置响应时间10ms或350ms
l 防区扩展：可扩展到最多128防区，能够使用无线或总线扩展
l 内置拨号器，报警时自动拨号汇报
l RS232远程下载：使用4130PC(DOS版)或COMPASS(WINDOWS版)遥控编程软件
l 本身含有简单门禁功效，能够和Passpoint门禁系统进行相互控制
l 时间表控制功效：能够实现时间表实时控制功效
l 8个子系统及3个公共子系统，相当於8台相对独立主机
l 224条事件统计，可经过遥控编程下载或直接从键盘上查看
l 支持7级150个用户密码
l 可设置出入及周围防区响铃警示
l 留守及快速布防时自动旁路内部失效防区
l 报警监听及视频核实功效
7）报警扩展箱
报警接口设备使系统对报警事件作出响应
用于 (曼码)矩阵切换/控制系统
VS3090Y报警输入接口设备
VS3090Y有64个触点输入回路，把报警输入转换成报警信号，供(曼码)矩阵切换/控制器使用。矩阵切换/控制器经编程后，能自动把报警摄像机切换到预定监视器上，开启调用预置指令及辅助功效，对报警触点作出响应。任何一个报警触点开启时，触发一个C型继电器，供开启其它外部设备使用。DIP开关用来选择触点号码（64个为一块）、设置常开或常闭触发方法（8个为一组）、调整接口波特率。内部跳线可设定触点为防破坏型。多台设备经过RS-232线可级联，增加报警输入容量。本报警接口设备能够在VS380系列曼码矩阵切换/控制器一起使用。
VS3030Y报警输出响应器
VS3030Y提供32个可编址A型继电器（双极、单极，常开触点），分成二组，每组16个。报警响应器为报警时矩阵系统提供外部设备继电器触点控制回路。每组继电器可编程，对两组分开监视器作出应答，每组有16台邻接监视器。继电器可开启录像机、报警器或其它外部相关报警装置。报警应答经过高速数据线能够和VS380矩阵系统一起使用。本设备在通用机柜上安装。
8）报警键盘
6139 英文LCD键盘

l 两行32个可变字符显示键盘，可为每一个防区编制描述符
l 内置用户手册
l 用于含有下载功效主机时，可显示下载信息
l 内置发声器和状态指示灯
l 可编址
9）音频矩阵箱
VS380A音频箱是和主机矩阵视频切换系统配套使用一个音频矩阵设备。和主机视频系统同时切换，是一个全交叉完全矩阵系统。
主机矩阵视频箱至音频矩阵箱：一根八芯扁线。
10）双鉴技术探测器
DT-906双鉴移动探测器

l 基于微处理器双技术
l 防破坏性能
l 按时间次序逻辑处理信号
l 自检和连续监控确保可靠性
l 可在恶劣环境下使用
l 自调阈值
l 探测范围：37 x 8m 或91 x 5m或27 x 21m
l 被动红外和微波用于探测入侵者
l 数字化过滤器可有效降低因萤光灯产生干扰
l 灵敏度：视线内2至4步，依据所选灵敏度而定
l 防虫外壳设计，无需清理，可有效预防昆虫进入敏感微波和热释电传感器小室内部
l 当处于防遮挡、百分比监控、故障状态下LED点亮。在百分比监控状态下能显示其结果和自检情况
11）四光束红外线探测器
ABH-100L/150L/200L全数字式四光束系列

l 室外四光束全数字式红外线探测器。
l 四段高精度大口径光学系统，产生四组强力红外信号。
l 采取高频数字红外信号，对雨、雾、雪等恶劣天气适应力更强。
l 四段光束同时调整，水平调整角180。，垂直调整角24。
l 四个频段可调，同一直线上多对安装互不干扰。
l 警戒距离200m
l 报警输出 接点容量AC、DC30V，0.5Amax，一组常开/常闭触点
6.2探监对讲系统说明
1) 六十路监狱控监对讲主机
l 主机有十路;二十路;三十路……。
l 分机间是双工对讲，声音清楚，传输距离长。
l 主机可设置、控制和显示分机通话时间，也可分别手动开关每路分机通断，能LED显示每路分机是否通话。
l 主机可监听分机通话（也可用耳机监听），音量可调整，分机没任何觉察。
l 分机通话时间剩下最终1分钟时，有"Bi、Bi"声提醒。
l 主机有录音输出接口，可配合数字录音监听系统使用。
l 安装方便，分机到主机是无极性N+1芯线连接。
★ 可分别设置、控制和显示每路对讲分机（WB-A）通话时间，并能LED显示每路分机是否在通话段。
★ 可监听每路分机通话（也能够用耳机监听），声音逼真、清楚，音量可调整，分机没任何觉察。
★ 主机有录音插孔，可输出音频信号，达成录音功效
★ 可配合数字录音监听系统对每一路分机进行录音监听。
★ 安装方便，和分机间是无极性N+1芯线连接。(传输距离最大1Km)
2）主机硬件组成
1、 主机喇叭
2、 电源指示灯
3、 音量滑钮（VOL.）
4、 总电源开关（POWER）
5、 路选按钮（MODE）
6、 时间设置按钮（UP/RET.）
7、 分机监听指示灯
8、 分机监听开关
9、 分机时间显示器
10、 分机通话指示灯
11、 配机接口
3）安装使用
1.按接线图示将系统安装完成
