新城区供水工程节能评价报告表.doc

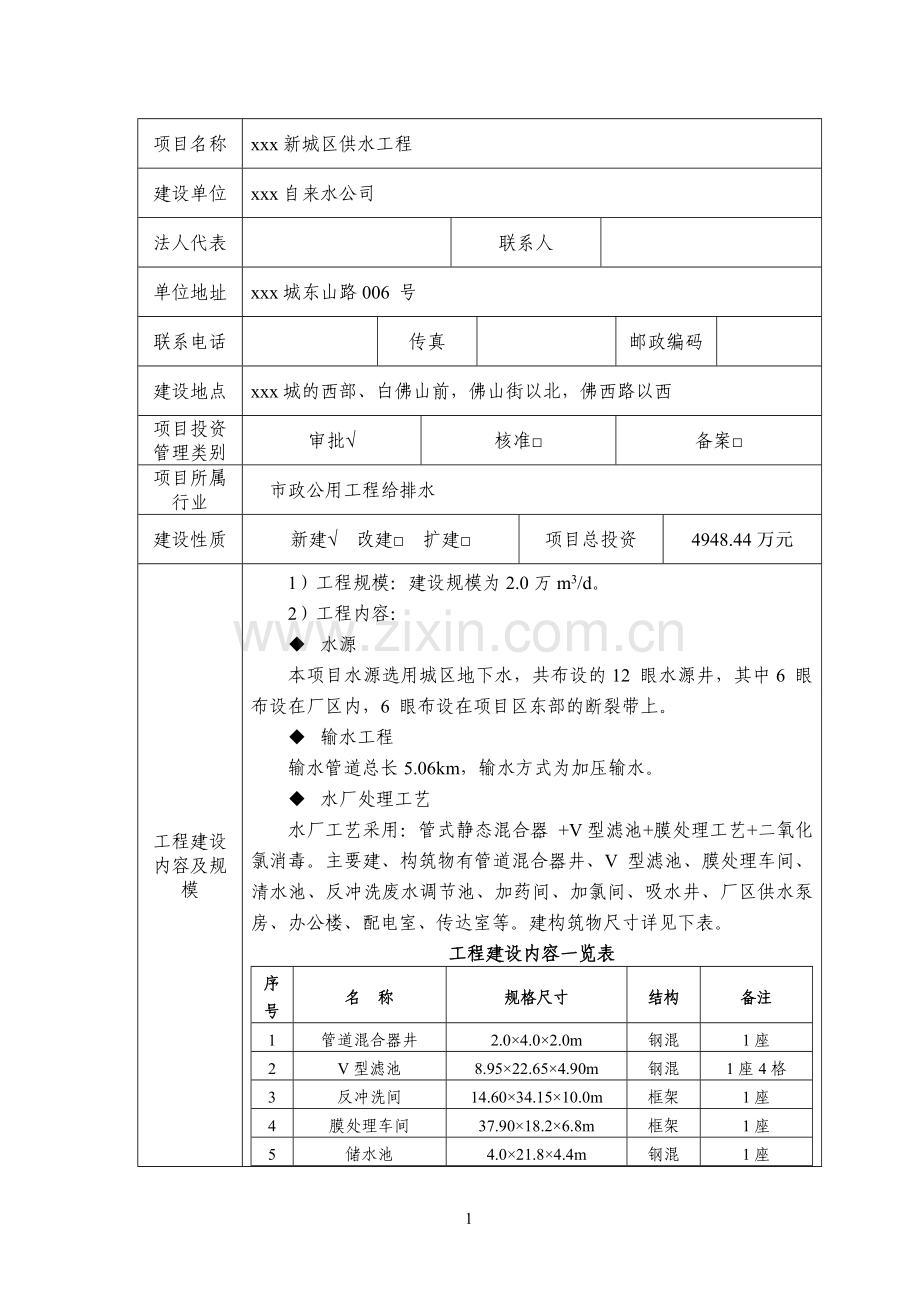

项目名称
xxx新城区供水工程
建设单位
xxx自来水公司
法人代表

联系人

单位地址
xxx城东山路006 号
联系电话

传真

邮政编码

建设地点
xxx城的西部、白佛山前，佛山街以北，佛西路以西
项目投资管理类别
审批√
核准□
备案□
项目所属行业
　市政公用工程给排水
建设性质
新建√ 改建□ 扩建□
项目总投资
4948.44万元
工程建设内容及规模
1）工程规模：建设规模为2.0万m3/d。
2）工程内容：
u 水源
本项目水源选用城区地下水，共布设的12 眼水源井，其中6 眼布设在厂区内，6 眼布设在项目区东部的断裂带上。
u 输水工程
输水管道总长5.06km，输水方式为加压输水。
u 水厂处理工艺
水厂工艺采用：管式静态混合器 +V型滤池+膜处理工艺+二氧化氯消毒。主要建、构筑物有管道混合器井、V 型滤池、膜处理车间、清水池、反冲洗废水调节池、加药间、加氯间、吸水井、厂区供水泵房、办公楼、配电室、传达室等。建构筑物尺寸详见下表。
工程建设内容一览表
序号
名 称
规格尺寸
结构
备注
1
管道混合器井
2.0×4.0×2.0m
钢混
1座
2
V型滤池
8.95×22.65×4.90m
钢混
1座4格
3
反冲洗间
14.60×34.15×10.0m
框架
1座
4
膜处理车间
37.90×18.2×6.8m
框架
1座
5
储水池
4.0×21.8×4.4m
钢混
1座
6
加药间
8.4×21.0×5.0m
框架
1座
7
加氯间
8.4×16.40×5.0m
框架
1座
8
清水池
24.35×24.00×4.5m
钢混
1座2格
9
反冲洗废水调节池
12.0×5.00×3.5m
钢混
1座2格
10
吸水井
4.0×19.0×5.5m
钢混
1座
11
厂区供水泵房
6.76×24×6.60m
钢混+框架
1座
12
办公楼
797.26m2
框架
2层
13
传达室
33.29m2
框架
1座
14
配电室
210.6m2
框架
1座

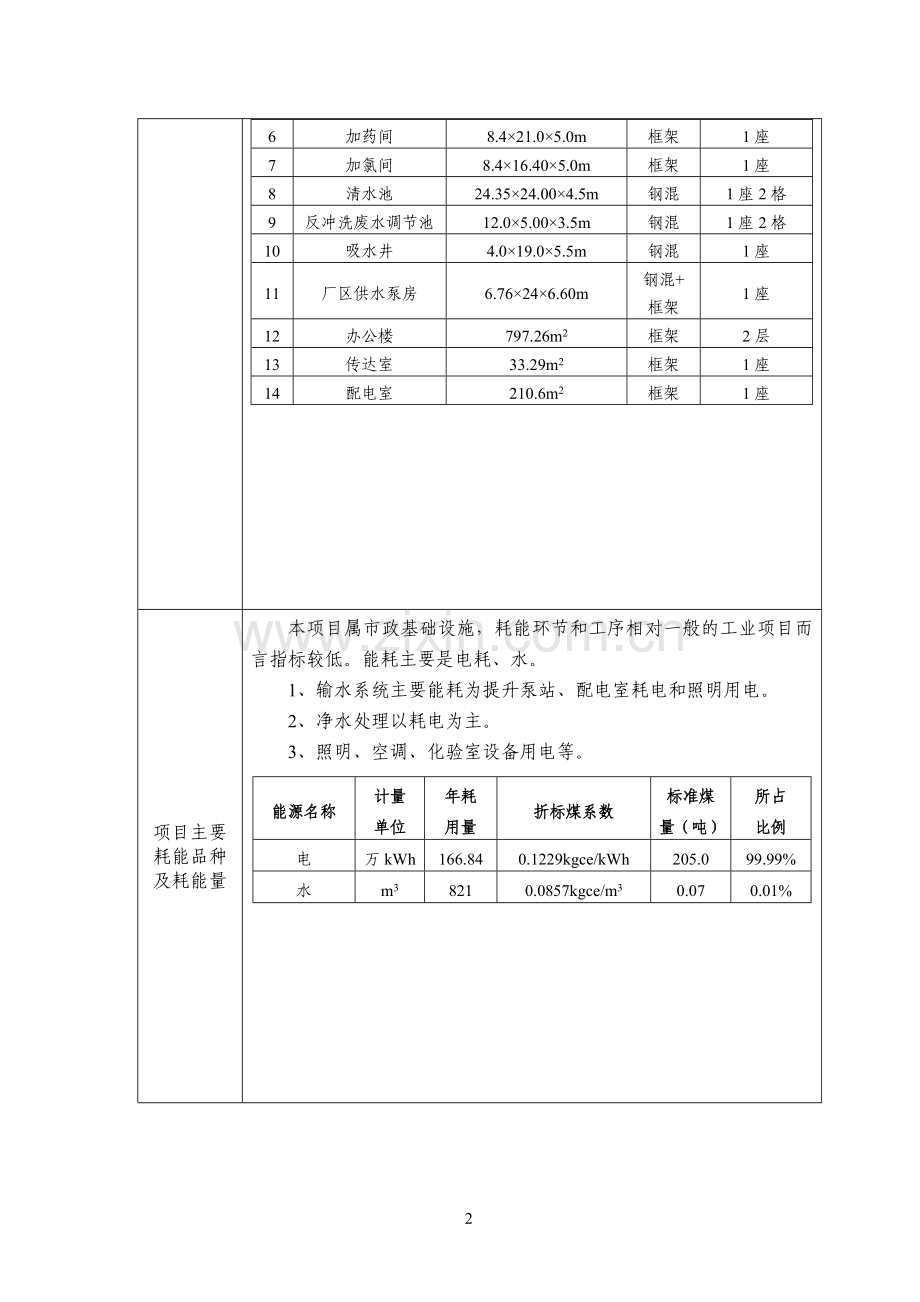

项目主要耗能品种及耗能量
本项目属市政基础设施，耗能环节和工序相对一般的工业项目而言指标较低。能耗主要是电耗、水。
1、输水系统主要能耗为提升泵站、配电室耗电和照明用电。
2、净水处理以耗电为主。
3、照明、空调、化验室设备用电等。
能源名称
计量
单位
年耗
用量
折标煤系数
标准煤量（吨）
所占
比例
电
万kWh
166.84
0.1229kgce/kWh
205.0
99.99%
水
m3
821
0.0857kgce/m3
0.07
0.01%

节能评估依据
相关法律、法规等
1、相关法律
（1）《中华人民共和国节约能源法》
（2）《中华人民共和国清洁生产促进法》
（3）《中华人民共和国可再生能源法》
（4）《中华人民共和国电力法》
（5）《中华人民共和国计量法》
（6）《中华人民共和国循环经济促进法》
（7）《节约能源法》
（8）《民用建筑节能管理规定》
（9）《民用建筑节能条例》
（10）《山东省节约能源条例》
（11）《公共机构节能条例》
2、相关法规
（1）《能源效率标识管理办法》（国家发改委、国家质检总局2004年17号令）；
（2）《清洁生产审核暂行办法》（国家环境保护总局令[2004]第16号）
（3）《国家鼓励发展的资源节约综合利用和环境保护技术》（国家发改委[2005]65号令）
（4）《国务院关于加强节能工作的决定》（国发[2006]28号）；
（5）《中国节能技术政策大纲》（2006年版）
（6）《建设部关于贯彻〈国务院关于加强节能工作的决定〉的实施意见》（建科[2006]231号）；
（7）《中国节水技术政策大纲》（2006）
（8）《山东省政府关于落实<国务院关于加强节能工作的决定>实施意见（鲁政发〔2006〕108号）》号)；
（9）《山东省企业技术改造项目节能评估审查暂行办法》（鲁经贸改字[2007]236号）；
（10）《山东省关于促进节能环保产业加快发展的指导意见（2009-2011）》；
（11）《产业结构调整指导目录（2010年本）》 (国家发改委令[2005]第40号)。

行业与区域规划、行业准入与产业政策等
（1）《节能中长期专项规划》（国家发改委 发改环资[2004]2505号）；
（2）国家发展改革委《关于加强固定资产投资项目节能评估和审查工作的通知》（发改投资[2006]2787号）；
（3）国务院《关于加快推进产能过剩行业结构调整的通知》（国发[2006]11号）；
（4）山东省人民政府办公厅《关于切实做好固定资产投资项目节能评估审查工作的通知》（鲁政办发[2007]42号）；
（5）《国务院关于印发节能减排综合性工作方案的通知》（国发[2007]15号）；
（6）《国务院关于进一步加强节油节电工作的通知》（国发［2008］23号）；
（7）《2009年各省、自治区、直辖市单位国内生产总值（GDP）能耗等指标公报》；
（8）《国务院批转发展改革委等部门关于抑制部分行业产能过剩和重复建设引导产业健康发展若干意见的通知》（2009.9.26）
（9）《关于加强工业固定资产投资项目节能评估和审查工作的通知》（工信部节［2010］135号）；
（10）《国务院关于进一步加强淘汰落后产能工作的通知》（国发[2010]7号）；
（11）《关于工程设计认真贯彻节约能源、合理利用能源的通知》（国家计委（1984）第1207号）。
相关标准与规范等
（1）《设备及管道保温效果的测试与评价》（GB/T8174-1987）
（2）《室外给水设计规范》（GB50013-2006）
（3）《电力装置的继电保护和自动装置设计规范》（GB50062-92）
（4）《节电措施经济效益计算与评价方法》（GB/T13471-1992）
（5）《民用建筑热工设计规范》（GB50176-93）
（6）《通用用电设备配电设计规范》（GB50055-93）
（7）《评价企业合理用热技术导则》（GB/T3486-1993）
（8）《工业设备及管道绝热工程质量检验评定标准》（GB50185-1993）
（9）《10kV及以下变电所设计规范》（GB50053-94）
（10）《泵站设计规范》（GB/50265-2010）
（11）《低压配电设计规范》（GB50054-95）
（12）《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）
（13）《企业能量平衡统计方法》(GB/T16614-1996)
（14）《工业设备及管道绝热工程设计规范》（GB50264-1997）
（15）《评价企业合理用电技术导则》（GB/T3485-1998）
（16）《设备热效率计算通则》(GB/T2588-2000)
（17）《压力释器锻件标准》（JB／T4726-2000）
（18）《建筑采光设计标准》（GB/T 50033-2001）
（19）《夏热冬冷地区居住建筑节能设计标准》（JGJ134-2001）
（20）《采暖居住建筑节能检验标准》（JGJ132-2001）
（23）《建筑外窗保温性能分级及检测方法》（GB/T8484-2002）
（24）《建筑给水排水与采暖工程施工质量验收规程》（GB50242-2002）
（25）《通风与空调工程施工质量验收规程》（GB50243-2002）
（26）《中小型三相异步电动机能效限定值及节能评价值》(GB18613-2002)
（27）《夏热冬暖地区居住建筑节能设计标准》（JGJ75-2003）
（29）《建筑给水排水设计规范》（GB50015-2003）
（30）《外墙外保温工程技术规程》（JGJ144-2004）
（31）《建筑照明设计标准》（GB50034-2004）
（32）《外墙内保温板》（JG/T159-2004）（33）《建筑照明设计标准》（GB 50034-2004）
（34）《外墙外保温工程技术规程》（JGJ 144-2004）
（35）《机械行业节能设计规范》（JBJ14-2004）
（36）《公共建筑节能设计标准》（GB50189-2005）
（37）《通风机能效限定值及节能评价值》（GB19761-2005）
（38）《清水离心泵能效限定值及节能评价值》（GB19762-2005）
（39）《用能单位能源计量器具配备和管理通则》（GB17167-2006）
（40）《室外排水设计规范》（GB50014-2006）
（41）《三相配电变压器能效限定值及节能评价值》 (GB20052-2006)
（42）《节水型企业评价导则》（GB/T7119-2006）
（43）《电力工程电缆设计规范》（GB50217-2007）
（44）《综合能耗计算通则》(GB/T2589-2008)
（45）《3~110KV高压配电装置设计规范》（GB50060-2008）
（46）《工业企业能源管理导则》（GB/T 15587-2008）
（47）《企业节能量计算方法》(GB/T13234-2009)
（48）《供配电系统设计规范》（GB50052-2009）

 能源供应情况分析评估
项目建设地概况及能源消费情况（单位地区生产总值能耗、单位工业增加值能耗、水耗、单位建筑面积能耗、节能目标等）
xxx，隶属泰安市，位于鲁西南，西临黄河，东望泰山，总面积 1343 平方公里，人口78万，辖14个乡镇、街道办事处，居委会10 个，村委会706 个。
全县地势北高南低、东高西低，山区、平原、湖洼各占三分之一。东平是山东省旅游资源比较丰富的县份之一，境内有众多品味级别较高的人文景观和自然景观。
xxx有国道105、220线2条62.5公里，省道250、255、331 线3 条135公里，县道后王路、东宁路、丁接路等240 公里，乡道、村道共计606 公里，已形成了“三纵三横”、布局合理、线型优美的公路网络。自2003 年起，xxx实施“村村通公路”工程，到2005 年全县计划修筑农村公路1042公里，总投资1亿元。
东平现已探明铁矿石储量超过10亿吨、优质煤储量4.7 亿吨、优质水泥石灰岩储量330 亿吨。
2011年，全县实现生产总值235 亿元，固定资产投资136 亿元，社会消费品零售额75.3亿元，地方财政收入64341万元，农民人均纯收入6936元，各金融机构存贷款余额分别达到107.9亿元、74.82亿元。
东平市属于能源消费型城市，能源消耗以煤炭、石油、电力为主。2010年xxx万元生产总值能耗为1.00 吨标准煤；万元工业增加值能耗为1.40吨标准煤，万元工业增加值水耗为15.25m3。
项目所在地能源资源供应条件
供电条件：本项目目的性需供电由东平街道宿城变电10kV线路引入厂区送水车间变电室，车间生产用电为380V。东平电网位于山东电网的西南部，现有220kV变电站2座，110kV变电站3座，35kV变电站13座。变电总容量660MVA，富裕总容量200MVA。2011年xxx全社会累计用电量达到22.03亿kWh，工业用电量为18亿kWh。
供水条件：xxx自来水公司业务范围涵盖县城区、东平街道办和大羊镇所属村，供水生产能力3万吨/日。
项目对当地能源消费的影响
本项目为市政给水厂工程，能源消耗主要为电能，年耗电量约为399.2万kWh。xxx全年用电量约22.03亿kWh，本项目年耗电量仅占xxx全年用电量的0.18%，对城区电力供应影响很小。由此可见，本项目能源消费所占xxx的能源消耗比例很低，项目投入运营后，其能源消耗不会对当地的能源消耗水平、能源消耗结构等区域能源状况产生明显的影响。
用能
情况
分析
评估

工艺流程与技术方案（对于改扩建项目，应对原有工艺、技术方案进行说明）对能源消费的影响
（1）取水工程
打井12眼（10用2备），井深140m左右。布设的12眼井中，6 眼布设在厂区内，6 眼布设在项目区东部的断裂带上，潜水泵参数为Q=80m3/h，H=20m，N=7.5kW。
（2）输水工程
输水管道总长5.06km，管径DN200~DN400，管材采用球墨铸铁管，输水方式为加压输水。
（3）净水厂工艺
水厂工艺采用：管式静态混合器 +V型滤池+膜处理工艺+二氧化氯消毒。
当原水中浊度与硝酸盐都超标时，净水厂的整体处理工艺见下图。
当只有浊度超标时，超越膜处理工艺；
当只有硝酸盐超标时，超越微絮凝直接过滤工艺；
当水质较好时，浊度与硝酸盐都不超标，超越微絮凝直接过滤和膜处理工艺，原水直接消毒处理。
采用滤后出水部分经膜处理系统净化，再与剩余滤后出水混合的形式，以达到既满足保证饮用水安全，又减少工程投资的目的。

混凝剂PAC
原水
管式混合器
V型滤池
膜处理系统
部分水
ClO2消毒
清水池
用 户
提升泵房
吸水井

主要耗能工序及其能耗指标
本项目各主要生产耗能设备的名称、型号及数量按生产工序和生产车间进行分类统计。

一
取水泵房
1
取水潜水泵
Q=80m3/h，H=20m，N=7.5kW
台
12
10用2备
二
管道混合器
1
管道静态混合器
L=2.38m D=600mm
成品
1套

三
V型滤池
1
石英沙滤料
粒径0.9~1.2mm
m3
120

2
滤 头
外径25mm，长度230mm，材质ABS塑料
支
5376

3
滤 板
980×980×100mm
块
96

4
承托层
D=2~4mm，H=100mm
m3
10

5
反冲洗水泵
Q=270m3/h，H=10m，N=15kW
台
3
2用1备
6
反冲洗风机
Q=21.6m3/h，H=6m，N=45kW
台
2
1用1备
7
铸铁闸门1
通径250×250
台
8
4台电动，
4台手机
8
铸铁闸门2
通径300×300
台
4
电动
9
电动葫芦
起重重量：W=1t，N=1.5+0.2kW
台
2

10
潜 水 泵
流量：Q=15m3/h，扬程：H=7m，功率：N=0.75kW
台
1

四
膜处理车间
（一）
超 滤

1
超滤供水泵
型式：卧式离心泵，流量：12m3/h，扬程：25m，过流部分析质：不锈钢，电机功率：37kW
台
2
1用1备
2
自清洗过滤器
额定流量：500m3/h，过滤精度：100μm，壳体材质：不锈钢
台
2
1用1备
3
超滤机组
平均出力：136m3/h，设计压力：≤0.6MPa，过滤孔径：≤0.025μm，管道材质PE/不锈钢，机架材质：碳钢防腐
套
2
含随机仪表
4
反冲洗泵
型式：卧式离心泵，流量：960m3/h，扬程：35m，电机功率：132kW，过流部分析质：不锈钢
台
2
1用1备
5
HCL加药装置

套
1
加强反洗
5.1
HCL加药箱
形式：立式圆筒，型号：MC-500，容积：500L，材质：PE
套
1

5.2
HCL计量泵
形式：气动隔膜泵，流量500l/h，出口压力：3.5Bar，泵头材质：PVC
台
2
1用1备
5.3
HCL储槽
形式：卧式圆筒，容积：1000L，材质：PE
套
1

5.4
机架及管阀件
机架材质：碳钢防腐，管阀件材质：UPVC
套
1

6
NaClO加药装置

套
1
加强反洗
6.1
NaClO加药箱
形式：立式圆筒，型号：MC-500，容积：1000L，材质：PE
套
1

6.2
NaClO计量泵
形式：气动隔膜泵，流量1000l/h，出口压力：3.5Bar，泵头材质：PVC
台
2
1用1备
6.3
NaClO储槽
形式：卧式圆筒，容积：1000L，材质：PE
套
1

6.4
机架及管阀件
机架材质：碳钢防腐，管阀件材质：UPVC
套
1

7
NaOH加药装置

套
1

7.1
NaOH加药箱
形式：立式圆筒，型号：MC-500，容积：500L，材质：PE
套
1

7.2
NaOH计量泵
形式：气动隔膜泵，流量1000l/h，出口压力：3.5Bar，泵头材质：PVC
台
2

7.3
NaOH储槽
形式：卧式圆筒，容积：1000L，材质：PE
套
1

7.4
机架及管阀件
机架材质：碳钢防腐，管阀件材质：UPVC
套
1

8
螺杆式空压机
1.0Nm3/min，7.5kW
套
2

9
压缩空气储罐
容积：1.0m3，设计压力1.0Bar，材质：碳钢
套
2

10
中和废水排污泵
型式：卧式离心泵，流量：50m3/h，扬程：15m，过流部分析质：316，电机功率：3kW
台
2

11
NaOH计量泵
形式：气动隔膜泵，流量250l/h，出口压力：3.5Bar，泵头材质：PVC
台
1

12
HCl计量泵
形式：气动隔膜泵，流量250l/h，出口压力：3.5Bar，泵头材质：PVC
台
1

13
还原剂计量泵
形式：气动隔膜泵，流量500l/h，出口压力：3.5Bar，泵头材质：PVC
台
2

14
还原剂储料箱
有效容积：500L，材质：PE，配加药搅拌机1台，功率0.37kW
套
1

15
反洗废水泵
型式：潜污泵，流量：30m3/h，扬程：19m，过流部分析质：316，电机功率：1.5kW
台
2

16
管路阀件

套
1

（二）
RO

1
RO供水泵
流量：136m3/h，扬程：30m，功率：22kW，材质：304
台
3

2
阻垢剂加药装置

套
1

2.1
阻垢剂加药箱
形式：立式圆筒，型号：MC-500，容积：500L，材质：PE
只
1

2.2
阻垢剂加药泵
流量：6L/H，出口压力；6.9Bar，材质：PVC
台
3

2.3
搅拌机
功率：037kW
台
1

2.4
底座
碳钢防腐
只
1

3
还原剂加药装置

套
1

3.1
还原剂加药箱
形式：立式圆筒，型号：MC-500，容积，500，材质：PE
只
1

3.2
还原剂加药泵
流量：8L/H，出口压力：9Bar，材质：PVC
台
3
2用1备
3.3
搅拌机
功率：037kW
台
1

3.4
底座
碳钢防腐
只
1

4
非氧化性杀菌剂添加装置

套
1

4.1
非氧化性杀菌剂加药箱
形式：立式圆筒，型号：MC-500，容积：500，材质：PE
只
1

4.2
非氧化性杀菌剂加药泵
流量：1L/H，出口压力：6.9Bar，材质：PVC
台
2
1用1备
5
精密过滤器
直径：φ500，罐体材质：316，滤芯：5μm，滤芯数量：4支
台
3
2用1备
6
RO高压泵
流量：136m3/h，扬程：160m，功率：132kW，材质：316
台
2

7
RO主机
进水水量：136m2/h，产水量：136m2/h.台，系统回收率：75%，运行压力：≤2.1Mpa
套
2
含随机仪表
8
化学清洗装置

套
1

8.1
化学清洗水箱
有效容积：5m3，罐体材料：PE
台
1

8.2
化学清洗水泵
流量：198m3/h，扬程：36m，功率：30kW，材质：316

8.3
清洗精密过滤器
直径：φ500，流量：139m3/h，罐体材质：316，滤芯：5μm，滤芯数量：4支
台
1

8.4
清洗加热器
功率30kW
台
2

8.5
机架
材质：碳钢防腐
套
1

8.6
管阀件
材质：316/UPVC配套

1

9
冲洗水泵
流量：198m3/h，扬程：36m，功率：30kW，转速：2900r/min，过渡部分材质：316
台
1

10
管路阀件

套
1

11
潜污泵
流量：Q=15m3/h扬程：H=7m功率：N=0.75kW
台
1

五
清水池
1
铸铁镶铜闸门
通径600mm×600mm，N=0.55kW
台
2
配手电两用启闭机
六
反冲洗废水调节池
1
上清液提升泵
Q=60m3/h，H=15m，N=4kW
台
2
1用1备
2
污泥提升泵
Q=30m3/h，H=15m，N=2.2kW
台
2
1用1备
七
加药间
1
PAM一体化加药装置
Q=1.0kg/h，N=2.2kW
套
2
1用1备
2
隔膜计量泵
Q=580L，H=70m，N=0.37kW
台
2
1用1备
3
PAC一体化加药装置
溶解箱有效容积0733,溶液箱有效容积2.3m3
套
2

4
隔膜计量泵
Q=350L，H=40m，N=0.25kW
台
2
1用1备
5
LX电动车单梁悬挂起重机
起重量2t，N=2.5kW
台
1

八
加氯间
1
二氧化氯发生器
Q=1.5kg/h，N=2.0kW
套
2
1用1备
2
卸酸泵
N=1.50kW
台
1

3
化料器
N=1.50kW
台
1

4
盐酸储罐
直径2.0m，有效容积3m3
个
1

5
氯酸钠储罐
直径2.0m，有效容积3m3
个
1

6
恒压供水装置
流量：Q=10m3/h
扬程H=40m
功率N=8.0kW
套
1
配套两台不锈钢离心泵，1台PE水箱
7
轴流风机
Q=1232m3/h，风压=117pa，N=0.18kW
台
4台

九
供水泵房
1
卧式离心泵
Q=420m3/h，H=37m，N=75kW
台
2
1用1备1台变频
2
卧式离心泵
Q=210m3/h，H=37m，N=30kW
台
3
2用1备1台变频
3
电动葫芦
起重量2.0t，起升高度9m，功率N=3.0+0.4×2kW
台
1

4
潜污泵
流量Q=15m3/h，扬程H=7m，功率N=0.75kW
台
1

5
真空泵
流量Q=0.69m3/h/min，扬程H=33KPa，功率N=1.5kW
台
2
1用1备配套循环水箱1个，D=500mm
由上述统计表中可以看出生产工序主要用电设备数量为77台，其中运行用电设备数量为50台。
本项目主要生产用电设备电力负荷计算见下表。

水厂全厂电力负荷计算表
序号
设备位置
设备名称
台数
功率
（kW）
装机
容量（kW）
工作
容量（kW）
需要系数KX
功率因数cosφ
计算负荷
安装
工作
备用
Pjs
Qjs
Sjs
(kW)
(kVar)
(kVA)
1
取水
泵房
潜水泵
12
10
2
7.5
90
75.00
0.90
0.85
67.50
41.83
79.41
1
供水泵房
卧式离心泵
2
1
1
75.00
150.00
75.00
0.90
0.85
67.50
41.83
79.41
2
卧式离心泵
3
2
1
30.00
90.00
60.00
0.90
0.85
54.00
33.47
63.53
2
立式潜污泵
1
1
0
0.75
0.75
0.75
0.80
0.80
0.60
0.45
0.75
4
起重机
1
1
0
3.80
3.80
3.80
0.20
0.50
0.76
1.32
1.52
5
水环真空泵
2
1
1
1.50
3.00
1.50
0.80
0.85
1.20
0.74
1.41
6
V型型池
三叶罗茨鼓风机
2
1
1
45.00
90.00
45.00
0.70
0.85
31.50
19.52
37.06
7
潜水泵
1
1
0
0.75
0.75
0.75
0.70
0.85
31.50
19.52
37.06
8
电动葫芦
2
2
0
1.70
3.40
3.40
0.20
0.50
0.68
1.18
1.36
9
离心泵
3
2
1
15.00
45.00
30.00
0.70
0.80
21.00
15.75
26.25
10
加氯加药间
一体化加药装置
2
1
1
2.20
4.40
2.20
0.80
0.80
1.76
1.32
2.20
11
PAM计量泵
2
1
1
0.37
0.74
0.37
0.75
0.80
0.28
0.21
0.35
12
PAC计量泵
2
1
1
0.25
0.50
0.25
0.75
0.80
0.19
0.14
0.23
13
起重机
1
1
0
2.50
2.50
2.50
0.20
0.50
0.50
0.87
1.00
14
恒压供水装置
1
1
0
8.00
8.00
8.00
0.80
0.80
6.40
4.80
8.00
15
卸酸泵
1
1
0
1.50
1.50
1.50
0.75
0.80
1.13
0.84
1.41
16
化料器
1
1
0
1.50
1.50
1.50
0.80
0.80
1.20
0.90
1.50
17
二氧化氯发生器
2
1
1
2.00
4.00
2.00
0.80
0.50
1.60
2.77
3.20
18
轴流风机
4
4
0
0.18
0.72
0.72
0.80
0.80
0.58
0.43
0.72
19
反冲洗废水调节池
污水提升泵
2
1
1
4.00
8.00
4.00
0.80
0.85
3.20
1.98
3.76
20
污泥提升泵
2
1
1
2.20
4.84
2.20
0.80
0.85
1.76
1.09
2.07
21
清水沲
铸铁镶铜方闸门
2
2
0
0.55
1.10
1.10
0.70
0.75
0.77
0.68
1.03
22
其它附属设备
综合楼

70.00
70.00
0.75
0.90
52.50
25.43
58.33
23
厂区照明

10.00
10.00
0.75
0.90
7.50
3.63
8.33
24
车间照明

10.00
10.00
0.75
0.90
7.50
3.63
8.33
25
PLC及仪表电源

10.00
10.00
0.75
0.90
7.50
3.63
8.33

补偿前合计

494.50
316.54

0.85
249.62
156.05
294.38

乘同时系数K∑q=0.8和K∑q=0.85后合计

0.83
199.70
132.64
238.45

乘全厂电力负荷系数k=0.8

159.76
106.11
190.76

水厂全厂电力负荷计算表（接上表）
序号
设备位置
设备名称
台数
功率（kW）
装机
容量（kW）
工作
容量（kW）
需要系数KX
功率因数cosφ
计算负荷
安装
工作
备用
Pjs
Qjs
Sjs
(kW)
(kVar)
(kVA)
1
膜处理车间
超滤供水泵
2
1
1
37.00
74.00
37.00
0.90
0.85
33.30
20.64
39.18
2
超滤反洗水泵
2
1
1
132.00
264.00
132.00
0.20
0.85
26.40
16.36
31.06
2
次氯酸钠加药装置计量泵
2
2
0
1.10
2.20
2.20
0.70
0.85
1.54
0.95
1.81
4
氢氧化钠加药装置计量泵
2
2
0
1.10
2.20
2.20
0.70
0.85
1.54
0.95
1.81
5
盐酸加药装置计量泵
2
2
0
1.50
3.00
3.00
0.70
0.85
2.10
1.30
2.47
6
亚硫酸钠加药装置计量泵
2
2
0
0.55
1.10
1.10
0.70
0.85
0.77
0.48
0.91
7
搅拌机
1
1
0
0.55
0.55
0.55
0.80
0.85
0.44
0.27
0.52
8
卸料泵
3
3
0
3.00
9.00
9.00
0.80
0.85
7.20
4.46
8.47
9
空压机
2
1
1
7.50
15.00
7.50
0.90
0.85
6.75
4.18
7.94
11
中和废水排放泵
2
1
1
3.00
6.00
3.00
0.80
0.85
2.40
1.49
2.82
12
加药搅拌机
1
1
0
0.37
0.37
0.37
0.80
0.85
0.30
0.18
0.35
13
反洗废水泵
2
1
1
1.50
3.00
1.50
0.80
0.85
1.20
0.74
1.41
14
反渗透供水泵
2
2
0
22.00
44.00
44.00
0.60
0.85
26.40
16.36
31.06
15
加药箱搅拌机
1
1
0
0.37
0.37
0.37
0.70
0.85
0.26
0.16
0.30
16
还原剂加药装置计量泵
2
2
0
0.03
0.05
0.05
0.75
0.85
0.04
0.02
0.04
17
还原剂加药装置搅拌机
1
1
0
0.37
0.37
0.37
0.70
0.85
0.26
0.16
0.30
18
反渗透高压泵
2
1
0
132.00
264.00
132.00
0.90
0.85
118.80
73.63
139.76
19
反渗透清洗泵
1
1
0
30.00
30.00
30.00
0.90
0.85
27.00
16.73
31.76
20
清洗加热器
2
2
0
30.00
60.00
60.00
0.90
0.85
54.00
33.47
63.53
21
冲洗水泵
1
1
0
30.00
30.00
30.00
0.75
0.85
22.50
13.94
26.47
22
冷冻式干燥剂
1
1
0
0.50
0.50
0.50
0.70
0.85
0.35
0.22
0.41
23
潜污泵
1
1
0
0.75
0.75
0.75
0.75
0.85
0.56
0.35
0.66

补偿前合计

810.46
497.46

0.85
334.10
207.06
393.06

乘同时系数K∑q=0.8和K∑q=0.85后合计

0.84
267.28
176.00
318.38

全厂各车间乘同时系数合计

427.04
282.11
509.14

乘全厂电力负荷系数k=0.8

341.63
225.69
407.31

按年平均有功负荷系数法计算年生产用电量为341.63kW×6500h÷104×0.7=155.44万kWh。其中，主要耗能设备为水泵和风机。
通过上表统计，水泵类全厂计算负荷占全厂总计算负荷的73%；风机类设备计算负荷占全厂总计算负荷的6.0%，两类设备合计耗电量约占全厂生产总耗电量的79%左右。
因此本项目应重点落实水泵类和风机类设备的选型，水泵类优先选用高效率的潜水泵，同时采用变频调速电机带动水泵，以调节适应流量的变化，降低能耗。
风机类设备选用高效率的离心鼓风机，在运转中使工作点位于效率最高区。本项目水泵和风机选型合理，注重节能考虑，能耗较低。

辅助生产和附属生产设施及其能耗指标
辅助生产和附属生产设施能耗计算，包括厂内照明、采暖、制冷、通风、生活用水等耗能量，各项能耗量的计算及能效水平评估分述如下。
1、厂区照明
水厂照明主要包括生产车间等建筑物的室内照明，各建筑物照明面积约2200m2。
参考照明节能的规定，各建筑物的室内照明功率密度值取9W/m2，每日室内照明时间按6小时计算，则水厂年照明耗电量为2200×0.75×9×8×365÷107=4.4万kWh，按折标煤系数0.1229kgce/kWh换算，年能耗量约为18.44吨标准煤。
2、采暖与制冷
水厂冬季采暖期间生产和生活用建筑物都需要集中供暖；夏季对于不适合高温的房间如变电所、仪表室，以及生活用建筑物如值班室、综合楼等需要进行制冷。本次扩建工程冬季采暖面积及夏季制冷面积统计如下。
（1）冬季供暖耗电量计算。
本项目冬季供暖期内空调系统供暖总功率约为16kW。水厂冬季采暖期115天，每天供暖时间按24小时计算，则年耗电量为16×24×115÷104=4.4万kWh，按折标煤系数0.1229kgce/kWh换算，年能耗量约为5.40吨标准煤。
（2）夏季空调耗电量计算。
本项目夏季制冷期内空调系统制冷总功率约为16kW。水厂夏季空调制冷期90 天，每天运行时间18小时计算，则年耗电量为16×18×90÷104=2.6万kWh，按折标煤系数0.1229kgce/kWh 换算，年能耗量约为3.20吨标准煤。
本项目冬季采暖和夏季制冷均采用空调系统，合计年耗电量为7.0万kWh，总体能耗较低。
3、生活用水
市政给水主要用作厂内职工生活用水。本项目新增职工25人，职工
