作业5
一、单选题（共3题，30分）
1、利用金属与N型半导体表面接触形成势垒的非线性特性制成的二极管叫做
A、 肖特基势垒二极管
B、 法拉第二极管
C、 整流二极管
2、绝缘栅双极型晶体管简称为
A、 ECTC
B、 GBIT
C、 GIBT
D、 IGBT
3、在均匀磁场中，通过某一平面的磁通量为最大时，这个平面就和磁力（）
A、 平行
B、 斜交
C、 垂直
D、 重合
二、填空题（共4题，40分）

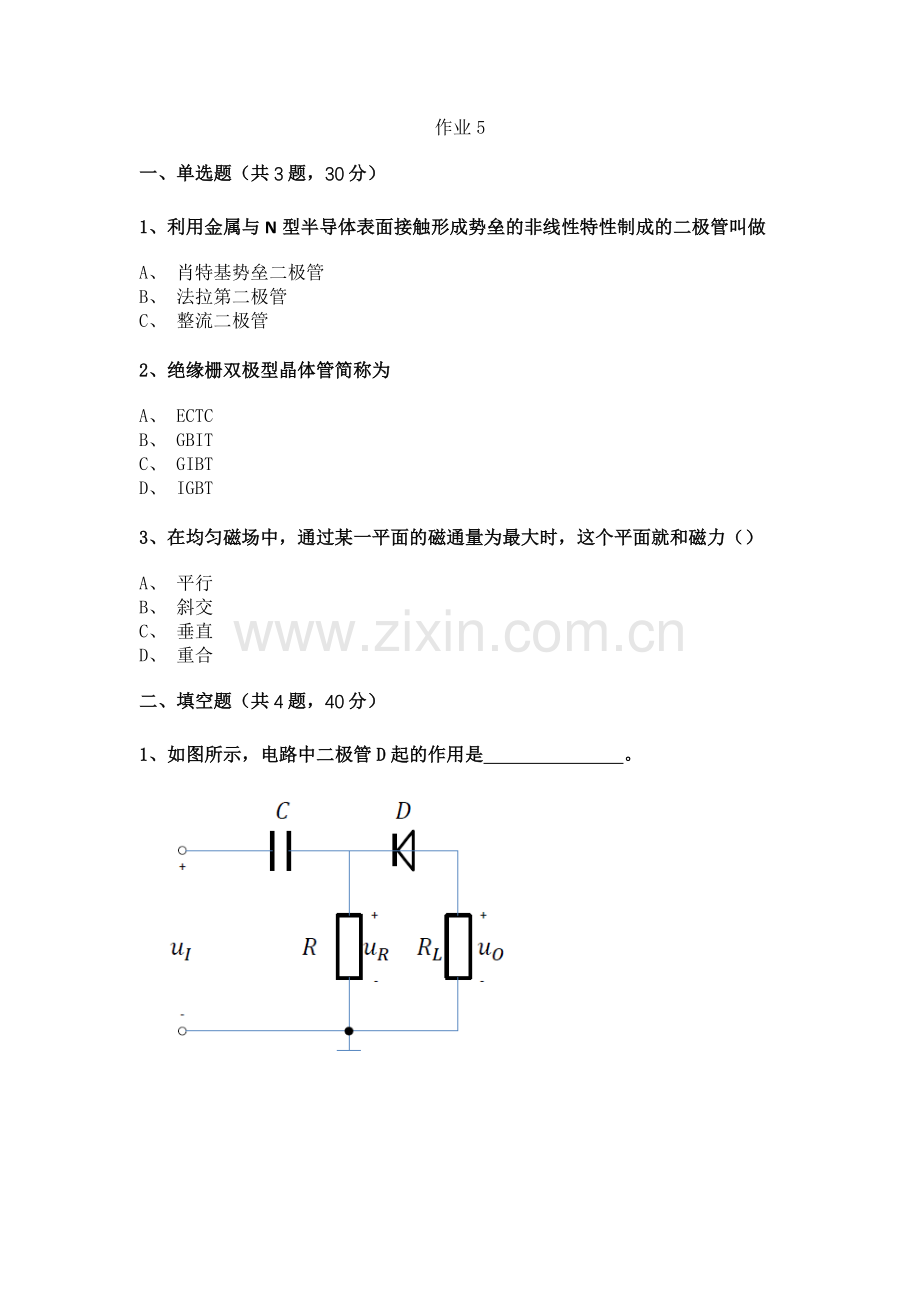

1、如图所示，电路中二极管D起的作用是          。

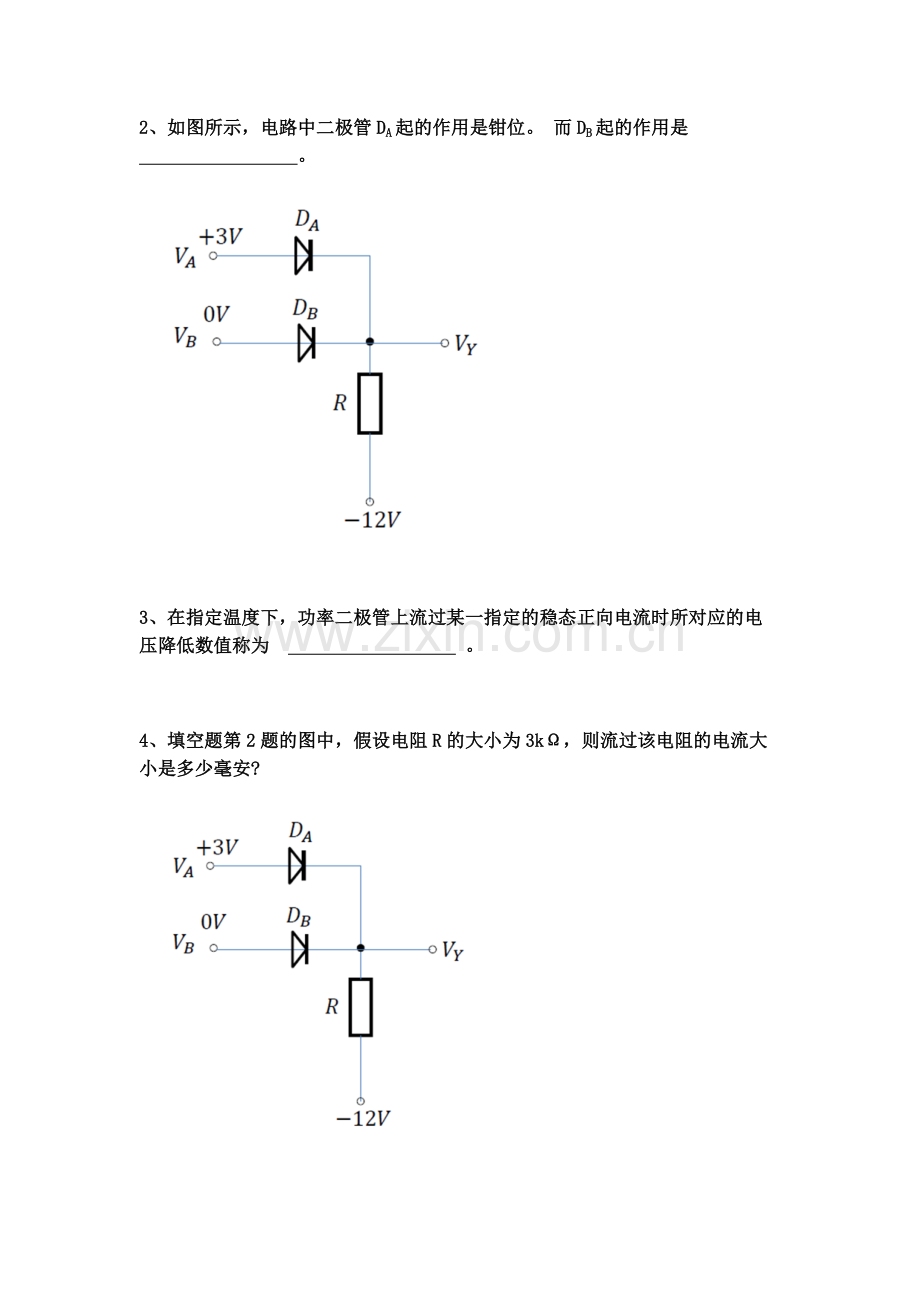

2、如图所示，电路中二极管DA起的作用是钳位。 而DB起的作用是           。

3、在指定温度下，功率二极管上流过某一指定的稳态正向电流时所对应的电压降低数值称为              。

4、填空题第2题的图中，假设电阻R的大小为3kΩ，则流过该电阻的电流大小是多少毫安?

三、判断题（共2题，20分）
1、无论在任何情况下，三极管都具有电流放大功能。

2、二极管具有正向导通性，这意味着无论反向电压多大，二极管都不会导通。

四、计算题（共1题，10分）
1、填空题第2题的图中，电阻R两端的电压值是多少V?（只写答案而没有分析的，不得分）
