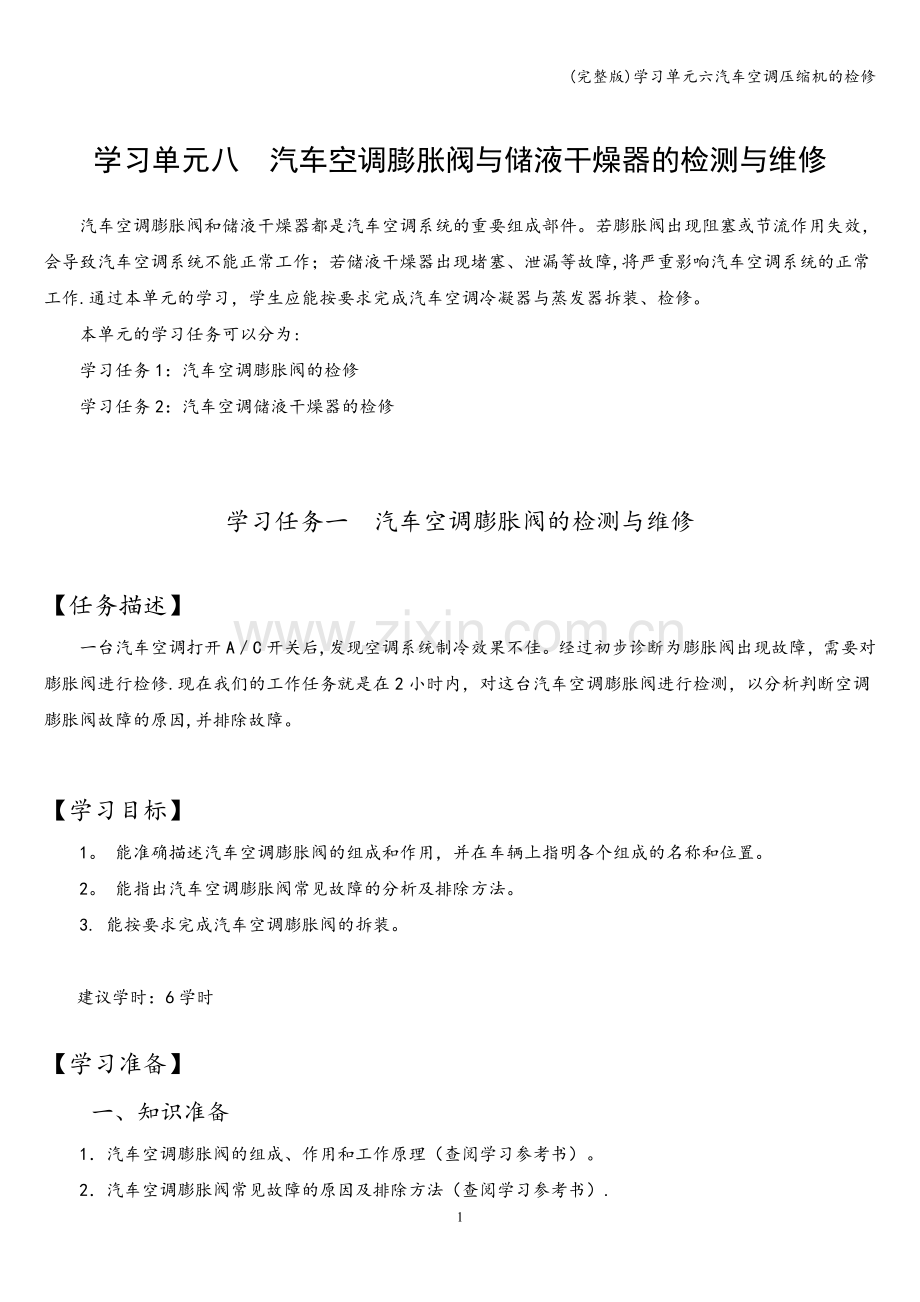

学习单元八 汽车空调膨胀阀与储液干燥器的检测与维修

汽车空调膨胀阀和储液干燥器都是汽车空调系统的重要组成部件。若膨胀阀出现阻塞或节流作用失效，会导致汽车空调系统不能正常工作；若储液干燥器出现堵塞、泄漏等故障,将严重影响汽车空调系统的正常工作.通过本单元的学习，学生应能按要求完成汽车空调冷凝器与蒸发器拆装、检修。
本单元的学习任务可以分为:
学习任务1：汽车空调膨胀阀的检修
学习任务2：汽车空调储液干燥器的检修

学习任务一 汽车空调膨胀阀的检测与维修

【任务描述】
一台汽车空调打开A／C开关后,发现空调系统制冷效果不佳。经过初步诊断为膨胀阀出现故障，需要对膨胀阀进行检修.现在我们的工作任务就是在2小时内，对这台汽车空调膨胀阀进行检测，以分析判断空调膨胀阀故障的原因,并排除故障。

【学习目标】
1。 能准确描述汽车空调膨胀阀的组成和作用，并在车辆上指明各个组成的名称和位置。
2。 能指出汽车空调膨胀阀常见故障的分析及排除方法。
3. 能按要求完成汽车空调膨胀阀的拆装。

建议学时：6学时

【学习准备】
一、知识准备
1．汽车空调膨胀阀的组成、作用和工作原理（查阅学习参考书）。
2．汽车空调膨胀阀常见故障的原因及排除方法（查阅学习参考书）.

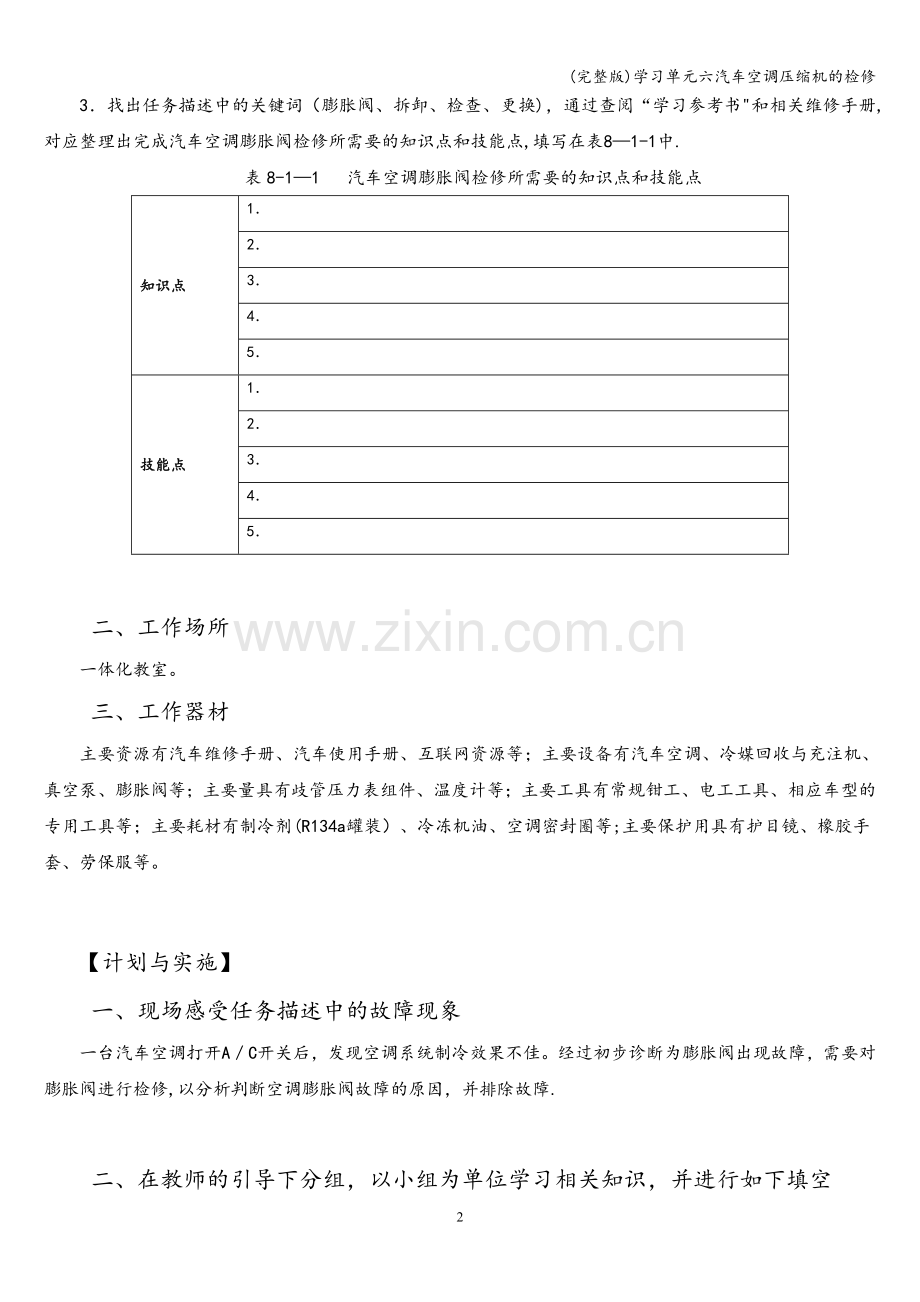

3．找出任务描述中的关键词（膨胀阀、拆卸、检查、更换)，通过查阅“学习参考书"和相关维修手册,对应整理出完成汽车空调膨胀阀检修所需要的知识点和技能点,填写在表8—1-1中.
表8-1—1 汽车空调膨胀阀检修所需要的知识点和技能点
知识点
1．
2．
3．
4．
5．
技能点
1．
2．
3．
4．
5．

二、工作场所
一体化教室。
三、工作器材
主要资源有汽车维修手册、汽车使用手册、互联网资源等；主要设备有汽车空调、冷媒回收与充注机、真空泵、膨胀阀等；主要量具有歧管压力表组件、温度计等；主要工具有常规钳工、电工工具、相应车型的专用工具等；主要耗材有制冷剂(R134a罐装）、冷冻机油、空调密封圈等;主要保护用具有护目镜、橡胶手套、劳保服等。

【计划与实施】
一、现场感受任务描述中的故障现象
一台汽车空调打开A／C开关后，发现空调系统制冷效果不佳。经过初步诊断为膨胀阀出现故障，需要对膨胀阀进行检修,以分析判断空调膨胀阀故障的原因，并排除故障.

二、在教师的引导下分组，以小组为单位学习相关知识，并进行如下填空　
1．汽车空调膨胀阀的作用
讨论、总结并描述汽车空调膨胀阀的作用,填写在表8—1-2中。
表8—1—2 汽车空调膨胀阀的主要作用
项目
主要内容
作用1

作用2

作用3

2。 常见汽车空调膨胀阀的分类及应用
⑴ 根据膨胀阀调节的原理及结构的不同,汽车空调的膨胀阀可分为 式和 式。常见的热力膨胀阀有 式、 式和 式等.
⑵ 按照热力膨胀阀结构及工作原理不同，可分为 式和 式。

3. 热力膨胀阀的基本结构及工作原理
识读图8—1-1中内平衡式热力膨胀阀各部件的名称,并描述其工作原理。

图8—1-1 内平衡式热力膨胀阀的结构示意图
1-进口 2-孔口 3-阀座 4-弹簧 5—出口 6-感温包 7-内平衡弹簧 8-膜片 9-滤网

三、在教师的引导下，以小组为单位学习相关技能,并填写下列内容
1．汽车空调的试运行
汽车空调试运行，描述汽车空调故障现象，填写在表8-1—3中。
表8-1—3 汽车空调故障现象描述
发生环节
故障现象描述
汽车空调启动过程

汽车空调运行过程

汽车空调停止过程

2．检修膨胀阀前的安全准备工作
⑴ 检查工作环境。检修膨胀阀的工作环境应满足什么条件？

⑵ 做好安全与防护工作。在检修膨胀阀拆卸之前,需做好哪些安全与防护工作？

3。 汽车空调制冷系统的检测
查阅维修手册等资料，并按维修手册要求进行相关项目的检测,判断其测量值是否正常,以分析判断膨胀阀的故障原因。
检测空调制冷系统，其相关数据和情况，应记录在表8—1-4中。
表8-1-4 汽车空调制冷系统的动态检测(部分）
步骤
空调状况
检测项目
仪表或方法
正常值
实测值
是否正常
步骤一
动态
空调制冷程度是否正常

步骤2二
膨胀阀进出口两端是否有明显的压力差

4。 汽车空调膨胀阀故障原因的分析判断
⑴ 根据上述测试结果，初步分析判断膨胀阀故障的原因。

⑵ 根据汽车空调膨胀阀故障原因的分析判断，给出维修建议。

5。 汽车空调膨胀阀的拆卸
某车型膨胀阀与相关管件的装配关系，如图8-1-2所示；膨胀阀的零件图，如图8-1-3所示。

图8-1-2 膨胀阀与相关管件的装配关系
1-蒸发器芯 2-“O”型密封圈 3—膨胀阀 4—固定块 5-高压管 6-低压管

图8—1-3 汽车空调膨胀阀零件图

根据膨胀阀与相关管件的装配关系,完成膨胀阀的拆卸，并记录在表8-1-5中。
表8-1-5 汽车空调膨胀阀的拆卸
步 骤
工作内容
技术要求或要领
维修记录
步骤一
拧出鼓风机与蒸发器的固定螺钉，拆下蒸发器。

步骤二
拨出蒸发器温度传感器线束接头卡扣，取出鼓风机总成.

步骤三
取下膨胀阀周围的密封胶。

步骤四
拧出膨胀阀的两个固定螺钉，如图8—1-3中箭头A所示，拆下固定块.

步骤五
拨出膨胀阀上的高、低压连接管，如图8—1-3中箭头B所示。

步骤六
从蒸发器上拆下膨胀阀,如图8—1—3中箭头C所示。

6. 汽车空调膨胀阀的安装
根据膨胀阀与相关管件的装配关系，完成膨胀阀的安装,并记录在表8—1-6中。
表8—1—6 汽车空调膨胀阀的安装
步 骤
工作内容
技术要求或要领
维修记录
步骤一

步骤二

步骤三

步骤四

步骤五

步骤六

【评价与反馈】
一、学习效果评价
1. 选择题
⑴ 汽车空调系统膨胀阀是汽车空调制冷系统的（ )装置.
A。降温 B。 减压 C。增压 D。节流
⑵ 汽车空调系统膨胀阀的安装位置是在（ ）。
A.冷凝器入口 B。蒸发器入口 C.储液干燥器入口 D。压缩机入口
⑶ 汽车空调系统膨胀阀的作用不包括（ ）。
A。节流降压 B。调节流量 C。节流增压 D.防止“液击”及过热
⑷ 空调系统热力膨胀阀是利用（ )来感知制冷剂蒸气的过热度。
A。感温包 B。膜片 C。传动杆 D.传动片
⑸ 空调系统内平衡式膨胀阀多用于蒸发器管路（ ）的制冷系统.
A。压力损失大、制冷量小 B。 压力损失小、制冷量大 C。压力损失小、制冷量小
⑹ 空调系统内平衡式膨胀阀,膜片下的平衡压力是从（ )处导入。
A。冷凝器入口 B。蒸发器入口 C。冷凝器入口 D.蒸发器出口
⑺ 空调系统外平衡式膨胀阀，膜片下的平衡压力是从( ）处导入。
A。冷凝器入口 B。蒸发器入口 C。冷凝器入口 D.蒸发器出口
⑻ 对于空调系统中的H型热力膨胀阀，制冷剂经压缩机压缩后的循环路线是（ ）。
A。冷凝器、干燥器、膨胀阀、蒸发器、膨胀阀 B.冷凝器、膨胀阀、干燥器、蒸发器、膨胀阀
C。冷凝器、蒸发器、膨胀阀、干燥器、膨胀阀 D。干燥器、冷凝器、膨胀阀、蒸发器、膨胀阀
⑼ 不属于汽车空调系统空调膨胀阀的常见故障的是（ ）。
A. 低压管路挂霜或结有露滴 B。冷气出风口温度偏低
C。系统制冷量不足 D。听到持续不均匀的气流声
⑽ 检测空调系统膨胀阀的进口处，进口部分的温度应为（ ）。
A。40～45℃ B。50～55℃ C.3～5℃ D。10～15℃

2．技能考核
讨论、分析和总结汽车空调膨胀阀检修技能考核评价的要求和内容,并填写在表8-1—7中。
表8-1—7 汽车空调膨胀阀检修技能考核
班级

车型及年款

姓名

车辆识别码

学号

里 程 数

实践项目

实践设备

实践流程

结果分析

防范措施

自我评价

良好 合格 不合格
教师评价

良好合格 不合格
教师姓名： 年 月 日

二、学习过程评价
小组总结和思考：
