新能源汽车驱动电机及控制系统检修作业9.docx

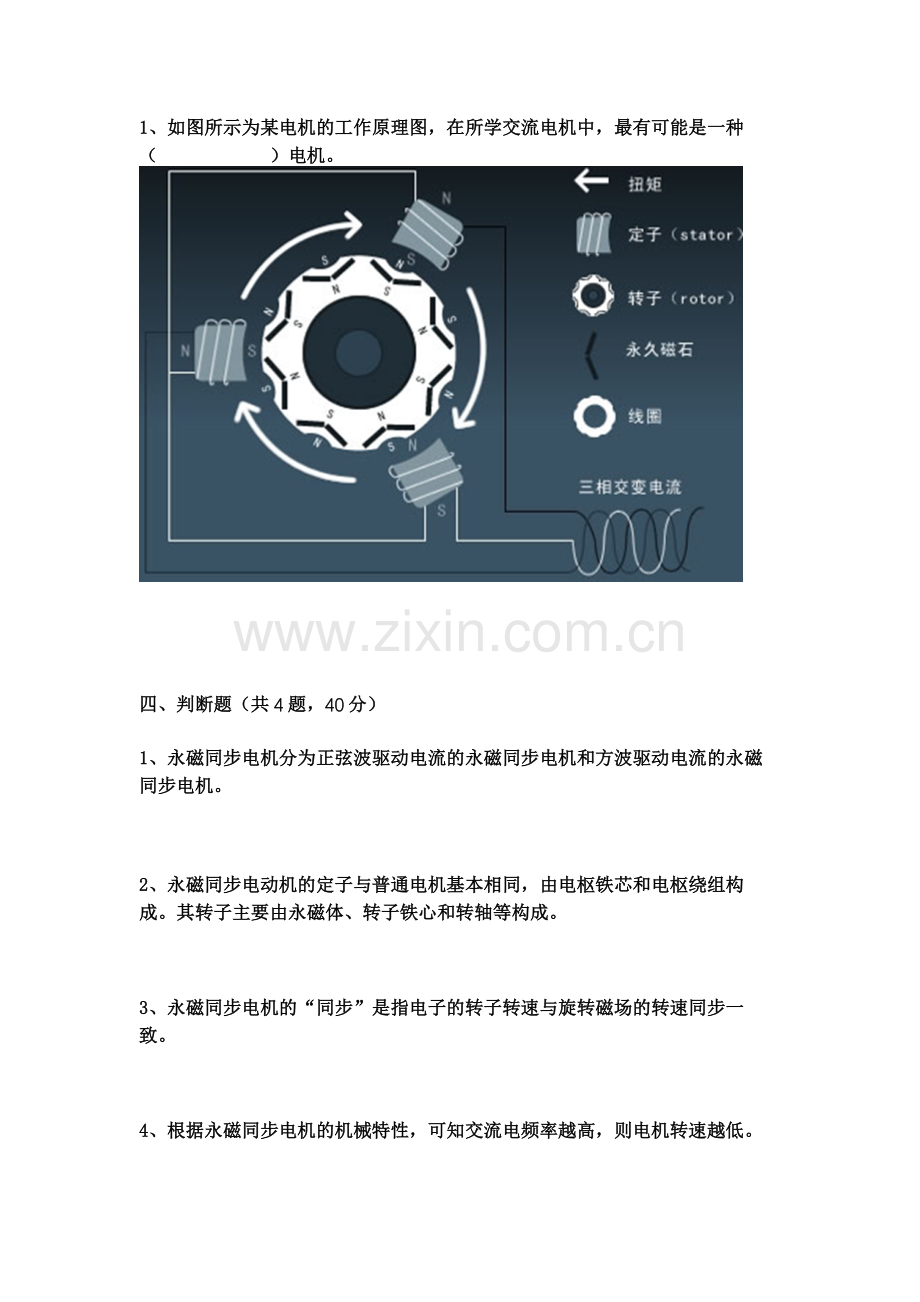

作业9 一、单选题（共2题，20分） 1、永磁同步电机的英文缩写是（ ）A、 PWSWB、 PMSM C、 PMSW D、 PWSM 2、查找资料，并回答2017款比亚迪e5电动汽车采用的驱动电机是（ ）电机。A、 开关磁阻 B、 永磁同步 C、 交流异步 D、 无刷直流 二、多选题（共2题，20分） 1、目前，对永磁同步电机的控制方法有（ ）A、 恒压频比开环控制 B、 矢量控制 C、 直接转矩控制 D、 智能控制 2、开关磁阻电机的控制方法有（ ）A、 角度控制 B、 电流斩波控制 C、 电压控制 D、 组合控制 三、填空题（共1题，10分） 1、如图所示为某电机的工作原理图，在所学交流电机中，最有可能是一种（ ）电机。四、判断题（共4题，40分） 1、永磁同步电机分为正弦波驱动电流的永磁同步电机和方波驱动电流的永磁同步电机。2、永磁同步电动机的定子与普通电机基本相同，由电枢铁芯和电枢绕组构成。其转子主要由永磁体、转子铁心和转轴等构成。3、永磁同步电机的“同步”是指电子的转子转速与旋转磁场的转速同步一致。4、根据永磁同步电机的机械特性，可知交流电频率越高，则电机转速越低。五、计算题（共1题，10分） 1、某纯电动汽车采用的永磁同步电机，铭牌显示其磁极对数为2，电机到驱动轮的传动比为15.7，该车行驶时轮胎直径大约为80厘米，该车使用了定速巡航控制装置，若驾驶员此时将车速设定为72km/h，试计算电机控制器输出到电机的电压频率控制在多少Hz？（要求手写出计算过程，并拍照上传）
