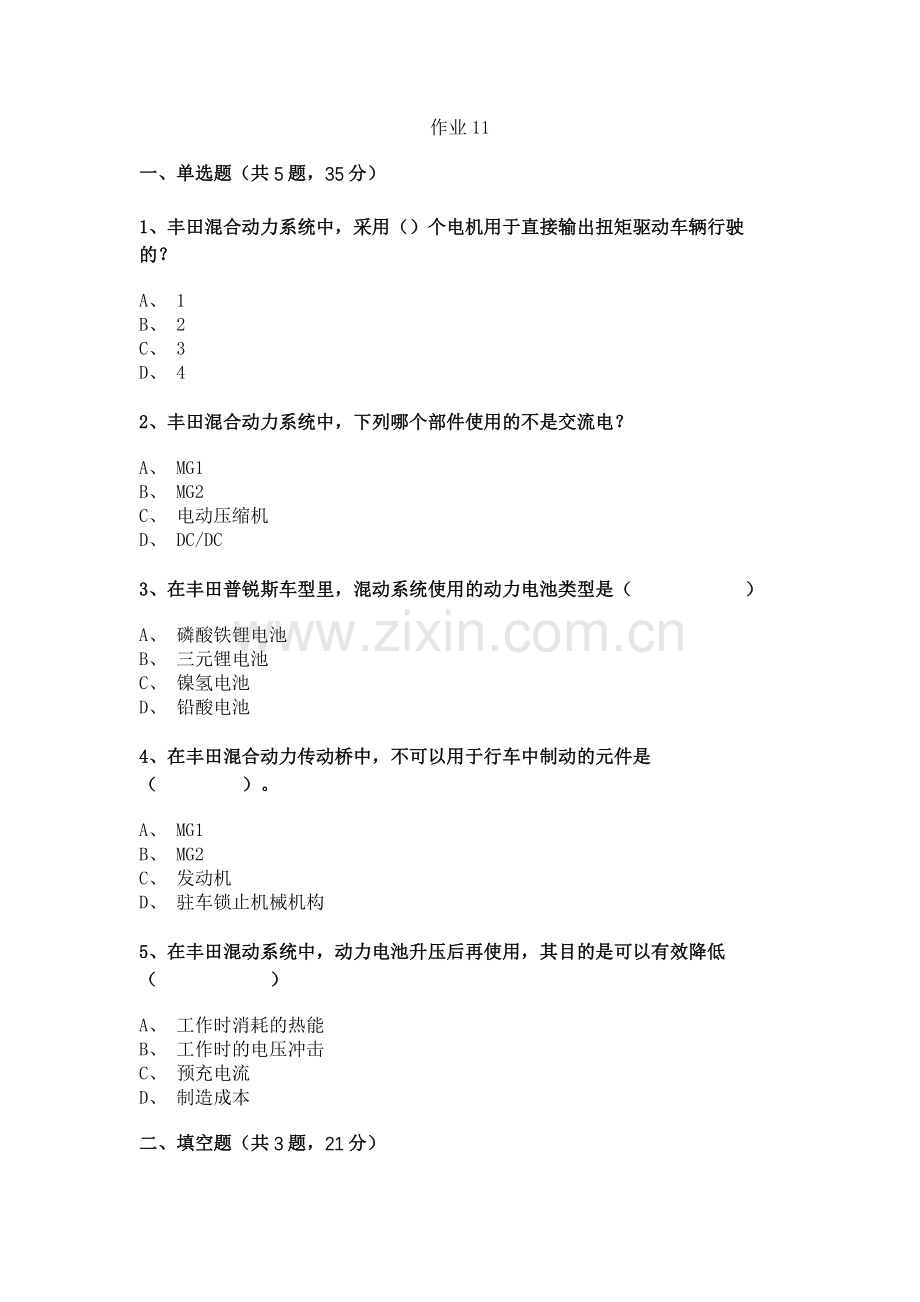

作业11
一、单选题（共5题，35分）
1、丰田混合动力系统中，采用（）个电机用于直接输出扭矩驱动车辆行驶的？
A、 1
B、 2
C、 3
D、 4
2、丰田混合动力系统中，下列哪个部件使用的不是交流电？
A、 MG1
B、 MG2
C、 电动压缩机
D、 DC/DC
3、在丰田普锐斯车型里，混动系统使用的动力电池类型是（        ）
A、 磷酸铁锂电池
B、 三元锂电池
C、 镍氢电池
D、 铅酸电池
4、在丰田混合动力传动桥中，不可以用于行车中制动的元件是（      ）。
A、 MG1
B、 MG2
C、 发动机
D、 驻车锁止机械机构
5、在丰田混动系统中，动力电池升压后再使用，其目的是可以有效降低（        ）
A、 工作时消耗的热能
B、 工作时的电压冲击
C、 预充电流
D、 制造成本
二、填空题（共3题，21分）

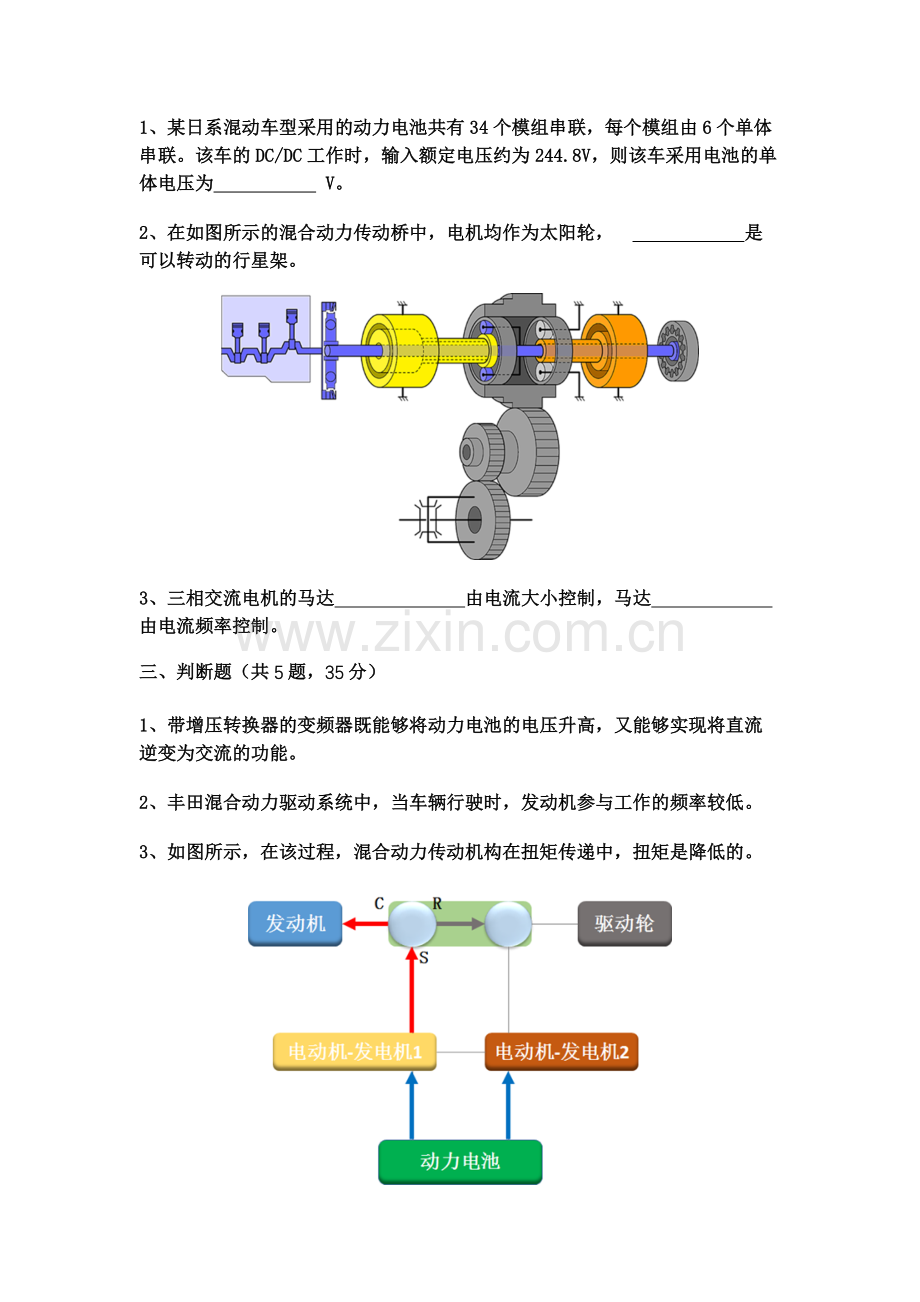

1、某日系混动车型采用的动力电池共有34个模组串联，每个模组由6个单体串联。该车的DC/DC工作时，输入额定电压约为244.8V，则该车采用电池的单体电压为        V。
2、在如图所示的混合动力传动桥中，电机均作为太阳轮，         是可以转动的行星架。

3、三相交流电机的马达         由电流大小控制，马达        由电流频率控制。
三、判断题（共5题，35分）
1、带增压转换器的变频器既能够将动力电池的电压升高，又能够实现将直流逆变为交流的功能。
2、丰田混合动力驱动系统中，当车辆行驶时，发动机参与工作的频率较低。
3、如图所示，在该过程，混合动力传动机构在扭矩传递中，扭矩是降低的。

4、驱动电机的输出特性是低速恒功率，高速恒扭矩。
5、在丰田混合动力系统中，假设MG1电机的U相绕组断路，则会导致电机MG1不转。
四、论述题（共1题，9分）
1、如图所示，请画出大负荷加速下，混合动力传动桥中各部件之间的扭矩、电能传递路线。（在纸上画出拍照上传，或者下载此图至手机，在手机上涂鸦后上传，上传的图上必须注明自己姓名）
