施工现场临时用电施工组织设计

摘要：施工现场临时用电电源在现场内，由建设单位提供施工现场临时用电为315KW变压器１台，现场施工机械设备及照明总用量为131.2KW。
关键词：施工现场 临时用电 施工组织

　一、编制依据
　　1、《施工现场临时用电安全技术规范》
　　2、《建筑安全施工安全检验标准》
　　3、《建筑电器安装图集》
　　4、北树小区3#楼工程图纸和施工现场平面部署图
　　5、北树小区3#楼工程施工组织设计
　　二、工程概况
　　本工程在某市道外区三棵头道街以北，三机街以西，本工程建筑性质为商服住宅，小区设计等级为二级，建筑面积为3189平方米，楼体整体形式呈长方形，建筑层数为地上六层带阁楼层，建筑物坡屋面檐口高度为18.65米。一层为商服，二层至阁楼层为住宅。
　　三、关键施工机械设备和现场照明用电基础情况列表
序号
设备名称
数量
每台容量 （KＷ）
共 计 （千瓦）
1
塔吊
1
35
35
2
钢筋切断机
1
2.2
2.2
3
打桩机
1
60
60
4
钢筋弯曲机
1
4
4
5
插入式振捣器
3
1.1
3.3
6
木工电锯
1
4
4
7
搅拌机
2
5.5
11
8
电焊机
2
15
30
9
钢筋调直机
1
2.2
2.2
10
暂设及现场照明

18
18
合 计
170.3（KW）

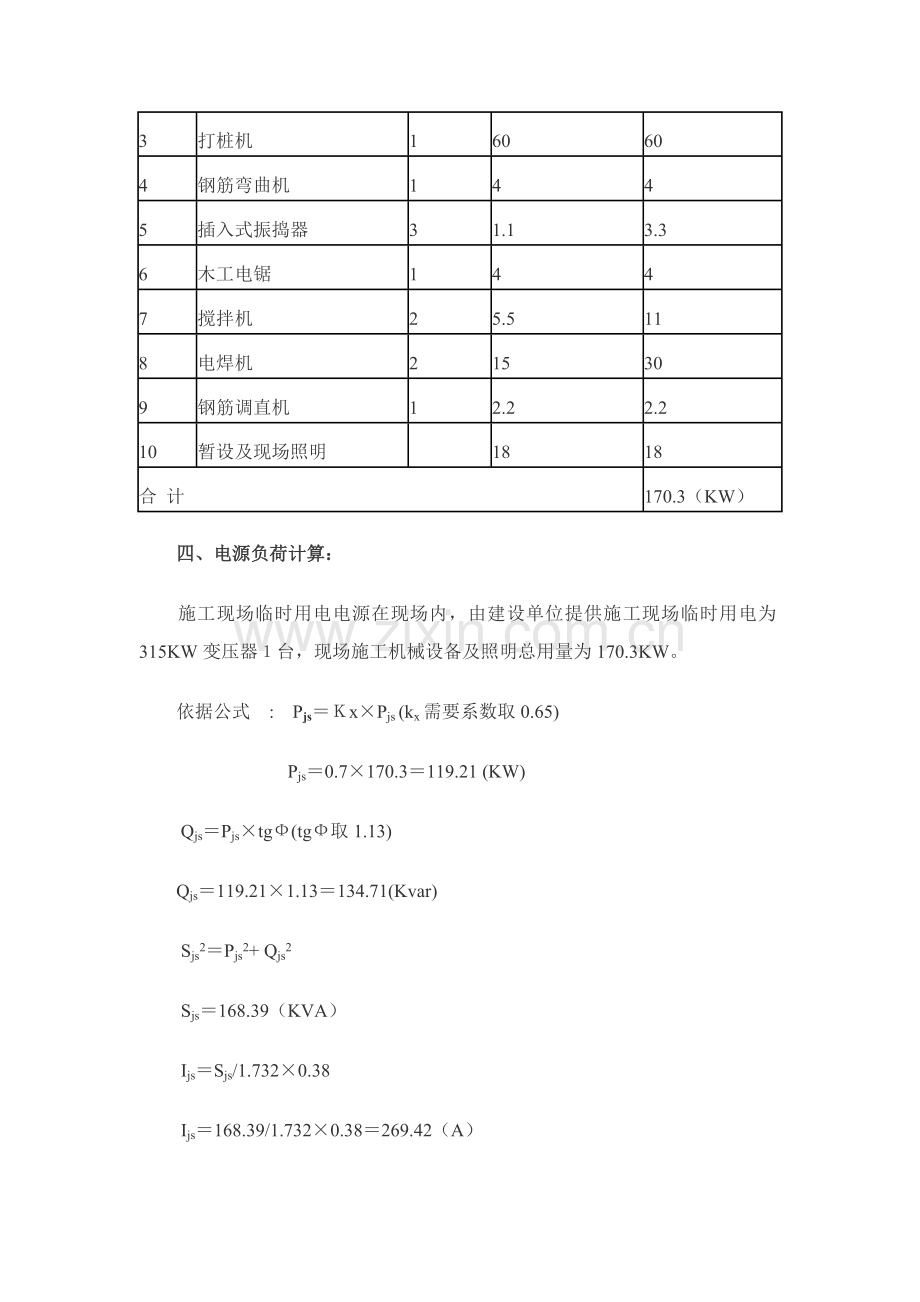

　　四、电源负荷计算：
　　施工现场临时用电电源在现场内，由建设单位提供施工现场临时用电为315KW变压器１台，现场施工机械设备及照明总用量为170.3KW。
　　依据公式　:　Pjs＝Ｋx×Pjs (kx需要系数取0.65)
　　　　　　　　Pjs＝0.7×170.3＝119.21 (KW)
　　 Qjs＝Pjs×tgФ(tgФ取1.13)
　　Qjs＝119.21×1.13＝134.71(Kvar)
　　 Sjs2＝Pjs2+ Qjs2
　　 Sjs＝168.39（KVA）
　　 Ijs＝Sjs/1.732×0.38
　　 Ijs＝168.39/1.732×0.38＝269.42（A）
　　168.39<315KAV（315KAV是甲方提供变压器容量），可见甲方提供变压器容量能够满足施工现场临时用电需要。
　　式中 ：　Ps—设备容量总和
　　 Pjs—有功功率
　　Qjs—无功功率
　　Sjs—视在功率
　　Ijs—计算电流
　　五、确定导线截面和电器类型、规格
　　１、施工用机械设备导线选择，关键是从用电设备容量和导线机械强度两方面考虑，由电流计算导线引至现场临时用电总箱电缆宜选为Yc 4×50+1×25mm2。电缆直埋于室外自然地面－0.8米以下深处，由总配电箱引至分配电箱用电导线截面为Yc 500V 4×16+1×10mm2，由分配电箱引至开关箱导线截面分别为：
　　至塔吊为：Yc500V 3×10+2×6.0 mm2
　　至打桩机为：Yc500V 3×10+2×6.0 mm2
　　至调直机为：Yc500V 3×6+2×4.0mm2
　　至电焊机为：Yc500V 3×16+2×10 mm2
　　至搅拌机为：Yc500V 3×6+2×4.0 mm2
　　至弯曲机为：Yc500V 3×4+1×2.5 mm2
　　至切断机为：Yc500V 3×4+1×2.5 mm2
　　至电锯为：Yc500V 3×4+1×2.5 mm2
　　至振捣器为：Yc500V 3×4+1×2.5mm2
　　至暂设及现场照明为：Yc500V 4×16+1×10.0mm2
　　依据电流计算值选现场总配电箱总漏电保护开关，其整定电流值为250A，保护脱扣为过流和漏电复式脱扣，漏电保护为30mA/0.1s脱扣值，塔吊和打桩机不能用漏电开关控制，只能用空气开关控制。
　　选择：塔吊空气保护开关整定电流值为90A
　　切断机漏电保护开关整定电流值为30A
　　电锯漏电保护开关整定电流值为30A
　　搅拌机漏电保护开关整定电流值为30A
　　振捣器漏电保护开关整定电流值为30A
　　调直机漏电保护开关整定电流值为30A
　　打桩机空气保护开关整定电流值为90A
　　电焊机漏电保护开关整定电流值为100A
　　 弯曲机漏电保护开关整定电流值为30A
　　暂设及现场照明漏电保护开关整定电流值为50A
　　六、配电系统部署和安装
　　1、系统形式选择
　　本工程采取315KW变压器直接供电。依据施工平面图中各用电设备位置、数量及现场情况，拟采取放射式和树干式混合配电系统方法，由分配电箱到用电设备均采取放射式，设备相互之间无干扰。（具体部署见平面图）
　　2、线路敷设
　　配电干线除由总配电箱引出场区照明支路和移动配电箱外，均采取五芯橡皮绝缘线缆敷设。移动配电箱和各支路均采取500伏VV橡皮绝缘电缆线。
　　3、电气装置选择
　　（1）总配电箱及分配电箱均设总自动开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于20A用自动空气开关。自动空气开关选择NM1、NB1系列对应型号，刀闸开关用HK型。
　　（2）每台用电设备全部有各自专用开关箱，实施“一机一闸一漏一箱”制。
　　（3）总配电箱装设一块0-450V电流表。
　　（4）照明和动力适用一配电箱，但照明和动力分路设置，每一个配电箱照明部位安装一个两级漏电保护器和刀闸开关。
　　4、配电系统保护装置
　　（1）整个系统采取TN-S三相五线制保护接零系统。在总配电箱处及分箱处做反复接地，接地电阻小于10欧姆。保护线专用一根黄、绿间色BVR2.5平方毫米多股铜软线，敷设方法为直埋。全部用电设备及配电箱均做保护接零。
　　（2）采取保护接零同时还需设置漏电保护器，实施配电箱、分配电箱、开关箱三级配电两级保护。总箱选择DZ15LE400/430漏电保护。开关箱内选择漏电保护器其额定漏电动作电流小于30mA，额定漏电动作时间小于0.1s，二级配电箱额定漏电动作电流小于50mA，额定漏电动作时间小于0.1s，一级配电箱额定漏电动作电流小于1000mA，额定漏电动作时间小于0.1s。
　　5、电缆敷设方法
　　电缆直埋于室外自然地面－0.8米以下深处，并在电缆上下均匀铺设50mm厚细砂，然后覆盖砖作保护，电缆引出地面时，自地面以下200mm至配电箱一段采取阻燃聚氯乙烯塑料防护套防护。移动配电箱，随脚手架穿塑料管保护敷设。
　　6、电器设备设置应符合以下要求
　　（1）同一级电箱内，动力和照明线路分路设置，照明线路宜接在动力开关上侧。
　　（2）开关箱由分配电箱配电，开关箱内设一机一闸漏电，严禁一闸多用。
　　（3）分配电箱和开关箱距离不得超出30m，开关箱和其控制用电设备水平距离不得超出3m。
　　（4）配电箱、开关箱应装设在干燥通风及常温场所，周围应有足够二人同时工作空间，周围不得堆放任何有碍操作、维修物品。
　　（5）配电箱、开关箱安装要端正、牢靠。配电箱装设在坚固支架上。固定式配电箱其下皮和地面垂直距离为1.4m，移动配电箱下皮距地面为1.2m。配电箱体用1.5mm铁板制作。配电箱、开关箱中导线进线口设在箱体底面，进出线口处加护套，要求各箱进出线排列整齐，电源线和引出线全部注明每条线路名称和走向。
　　（6）配电箱、开关箱内工作零线，经过接线端子板连接，并和保护零线端子板分设，配电箱外壳均作保护接零。每台配电箱由DZ型短路器作总控，下设漏电保护器，各设工作零和保护零接线端，完全达成三相五线制要求，每台固定配电箱全部有独立反复接地线和箱内保护零相接，反复接地电阻值全部不得大于10欧姆。
　　7、室内配线
　　（1）室内配线必需使用绝缘导线，采穿管敷设，距地面高度大于2.5M。
　　（2）室内配线所用导线截面大于2.5mm2，铜线截面大于1.5mm2。
　　（3）室内灯具不得低于2.4M，如低于2.4M必需使用安全电压。
　　（4）室内各处接头必需用分线盒保护好。
　　（5）场区照明采取1000W碘钨灯，照明灯距地3.0m，开关采取防水拉线开关。设备电机等金属外壳保护接零。
　　8、室外配电箱
　　（1）配电箱周围应足够两人同行空间。不得堆放任何妨碍操作，维修物品。不得有灌木、杂草。
　　（2）配电箱内工作零线应能过接线端子板连接应和保护零线端子板分设。
　　（3）配电箱内连接线采取绝缘导线，接头不得松动，不得有外露带电部位。配电箱下底和地面垂直距离为1.4M，移动式配电箱下底和地面垂直距离为0.8M。
　　9、未尽事项按《建筑电器安装图集》及现行规范施工。
　　七、安全及电器防火方法
　　1、本工地施工用电严格根据建设部《施工现场临时用电安全技术规范》（JGJ46–），《建筑施工安全检验标准》（JGJ59–99）和当地用电安全规范。
　　2、临时用电组织设计及变更时，必需推行“编制、审核、同意”程序，由电气工程技术人员组织编制，经相关部门审核及含有法人资格企业技术责任人同意后实施。变更用电组织设计时应补充相关图纸资料。
　　3、临时用电工程必需经编制、审核、同意部门和使用单位共同验收，合格后方可投入使用。
　　4、作业电工必需是持证电工，并严格遵守现场各项安全管理规章制度。
　　5、施工现场专用变压器供电
　　实施三相五线制供电，必需采取三相五线保护接零供电系统TN-S系统。并在线路首端（现场配电房）、中端、末端作反复接地。而接地总电阻不得大于4Ω，其中端和末端不得大于10Ω。
　　6、现场电工必需严格遵守“操作规程”、“安装规程”。维修电器设备时，应切断电源，验明线路无电并挂“严禁合闸，有些人工作”标识牌或专员看管。其分配电箱用电机具开关箱安装好后应立即做好编号标识工作。全部用电机具操作开关必需一机一闸一漏一箱安装，严禁用四芯电缆外加一条作五芯线使用，而其中黄/绿双色线只能作机具保护零线使用。
　　7、一切用电机具运到现场后，必需由电工检验其绝缘电阻及检验电器附件是否完整无损，固定用电设备其绝缘电阻应大于0.5MΩ，I类手持电动机具大于2 MΩ，II类大于7 MΩ。用电设备金属外壳必需有可靠接地保护，使用手持电动工具应使用安全电压。
　　8、运行中漏电开关必需天天进行检验，使用中发生跳闸，必需查明原因，才能重新合闸送电。发觉漏电开关损坏或失灵必需立即更换，严禁电工自行维修，严禁在漏电开关撤出或失灵状态下运行。
　　9、配电箱内开关电器、控制电器、保护电器必需完好无损，可动部分灵活可靠。箱内电器接线整齐，无外露导电部分，进出线必需从箱底进出。非电缆线路应加塑料护套保护线路进出位置。线路两端严禁用插头连接使用，电源线严禁搭接在保险丝上，线路不得挂搭衣服。大功率1000W以上灯具下方不得堆放易燃易爆物品。在施工现场配电房和关键分配电箱范围内应配置足够电气防火器材。
　　10、和施工现场相临外电线路和设备必需采取防护方法或严密封闭。
　　11、施工照明要设专用回路漏电开关，其金属外壳必需作接零保护，室内线路及灯具安装高度低于2.5m要使用36V及以下安全电压。潮湿作业场所其照明电压不得大于12V。
　　12、建立健全电器防火检验制度，安全教育制度，维护、检验、测试制度，购置设备必需符合对应国家标准、专业标准、和安全标准。实施专员专机负责制，定时检验、维修。施工现场临时用电每七天检验一次（漏电保护器每个月测试一次），发觉问题，立即整改。
　　八、避雷针装置及其安装
　　1、 避雷针装置由避雷针、导（防）雷引下线和接地装置组成。
　　2、 施工现场避雷针安装对象，如塔吊等机械设备。
　　九、建立健全临时用电技术档案
　　1、 必需建立施工现场临时用电技术档案，应由主管现场电器技术人员负责其建立和管理工作。
　　2、施工现场不仅要有临时用电施工组织设计，而且应做好以下资料统计：
　　（1）修改临时用电施工组织设计资料
　　（2）技术交底资料
　　（3）临时用电工程检验验收表
　　（4）电器设备试验、检验凭单和统计
　　（5）接地电阻测定统计表
　　（6）定时检（复）查表
　　（7）电工维修工作统计
　　十、事故应急预案
　　电气事故应急预案是施工现场临时用电组织设计关键一环，直接关系到企业荣誉和职员生命安危及社会稳定。所以，应依据施工现场特点指定对应应急预案，成立应抢救援小组，有效立即地进行事故处理，预防事故扩大。
　　1、（1）企业事故应抢救援组织机构
　　组 长：X X X
　　副组长：X X X X X X
　　成 员： X X X X X X X X X X X X X X X
　　救援组 组 长：X X X
　　副组长：X X X
　　成 员： X X X X X X X X X X X X
　　通讯组 组 长：X X X
　　副组长：X X
　　成 员： X X X X X X
　　（2）项目经理部应抢救援组织机构
　　组 长：X X X
　　副组长：X X
　　成 员：X X X X X X X X X
　　救援组组长：X X X
　　副组长：X X X
　　成 员： X X
　　通讯组组长：X X
　　副组长：X X X
　　成 员：X X X X X X
　　2、应急电话：
　　火警：119 企业救援组组长电话：
　　抢救中心：120 企业救援副组长电话：
　　报警电话：110 企业安全科科长电话：
　　企业：82535054 企业事故应急值班电话：82535743
　　项目经理部救援组组长电话：
　　项目经理部救援组副组长电话：88046300
　　3、应抢救援工具：
　　施工现场应备有必需应抢救援工具。如：绝缘手套、绝缘棒、电工绝缘钳、药箱、担架等。
　　4、发觉有些人触电，现场相关人员应立即汇报现场责任人及事故应抢救援组组长；同时，立即使触电者脱离电源；然后依据触电者具体症状进行对症施救；采取有效方法预防事故扩大和保护现场。
　　5、脱离电源基础方法有：
　　（1）将出事周围电源开关刀拉掉，或将电源插头拔掉以切断电源。
　　（2）用干燥绝缘木棒、竹竿、布带等物将电源线从触电者身上拔离或将触电者拔离电源。
　　（3）必需时可用绝缘工具（如带有绝缘柄电工钳、木柄斧头和锄头）切断电源线。
　　（4）救护人可戴上手套或在手上包缠干燥衣服、围巾、帽子等绝缘物品拖拽触电者，使之脱离电源。
　　（5）假如触电者因为痉挛手指紧握导线或导线缠绕在身上，救护人可先用干燥木板塞进触电者身下，使其和地绝缘来隔断入地电流，然后再采取对应措施把电源切断。
　　（6）假如触电者触及段落在地上带电高压导线，且还未确证线路无电之前，救护人员不可进入断线落地点8～10m范围内，以防跨步电压触电。触电者脱离带电导线后应快速将其带至8～10m以外立即开始触电抢救。只有在确证线路已经无电，才可在触电者离开触电导线后就地抢救。
　　6、在使触电者脱离电源时应注意事项：
　　（1）未采取绝缘方法前，救护人不得直接触及触电者皮肤和潮湿衣服。
　　（2）严禁救护人员直接用手推、拉和触摸触电者；救护人不得采取金属或其它绝缘性能差物体（如潮湿木棒、布带等）作为救护工具。
　　（3）在拉拽触电者脱离电源过程中，救护人宜用单手操作，这么对救护人员比较安全。
　　（4）当触电者处于高位时，应采取方法预防触电者在脱离电源后坠地摔伤或摔死（电击二次伤害）。
　　（5）夜间发生触电事故时，应考虑切断电源后临时照明问题，以利救护。
　　7、触电者未失去知觉救护方法：
　　应让触电者在比较干燥、通风暖和地方静卧休息，并派人严密观察，同时请医生前来或送往医院诊治。
　　8、触电者已失去知觉但还有心跳和呼吸时抢救方法：
　　应使其舒适地平卧，解开衣服以利呼吸，四面不要围人，保持空气流通，冷天应注意保暖，同时立即请医生前来或送往医院诊治。若发觉触电者呼吸困难或心跳失常，应立即施行人工呼吸或胸外心脏挤压。
　　9、对“假死”者抢救方法：
　　当判定触电者呼吸和心跳停止时，应立即按心肺复苏就地抢救。
