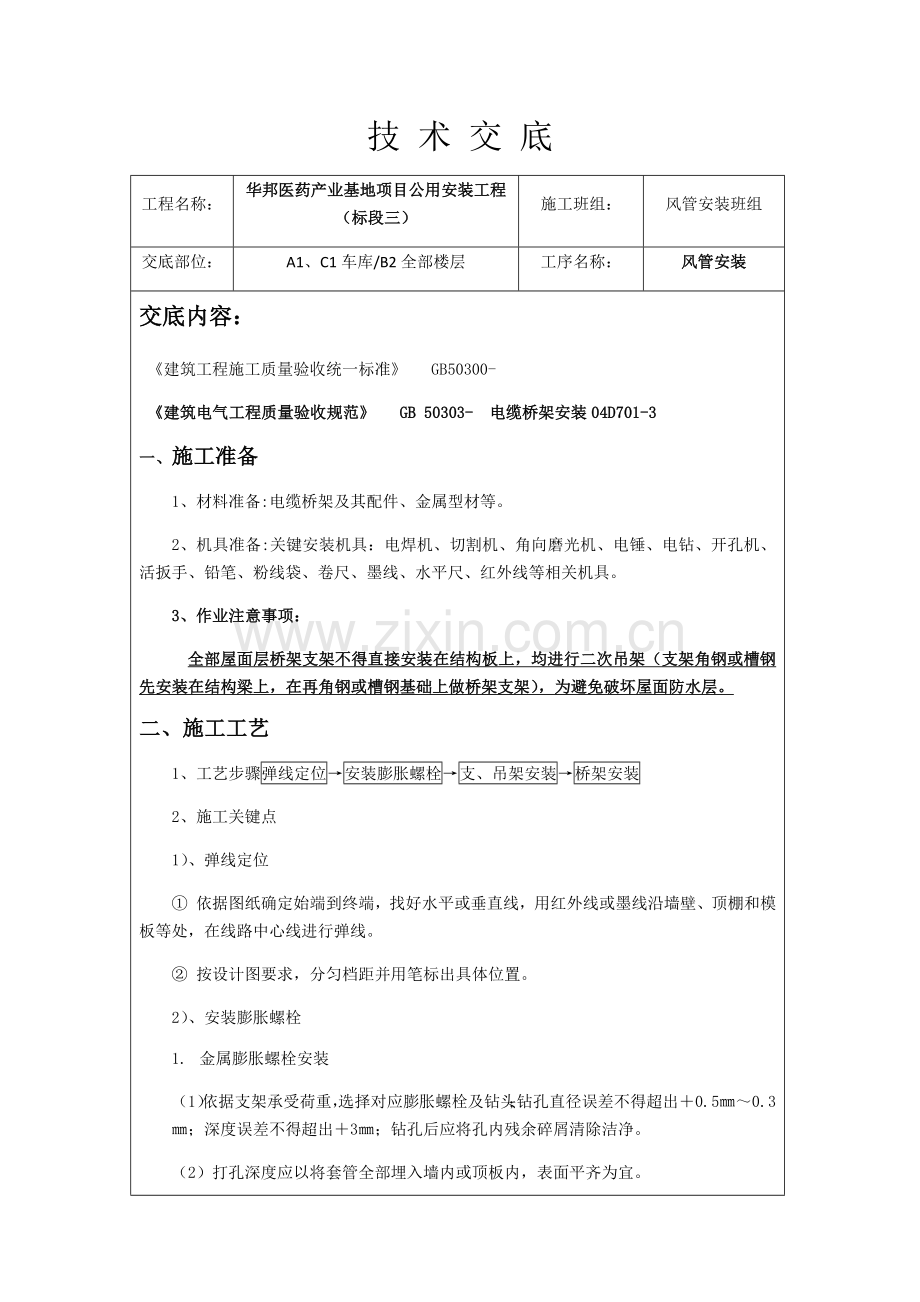

技 术 交 底
工程名称：
华邦医药产业基地项目公用安装工程 （标段三）
施工班组：
风管安装班组
交底部位：
A1、C1车库/B2全部楼层
工序名称：
风管安装
交底内容：
《建筑工程施工质量验收统一标准》 GB50300-
《建筑电气工程质量验收规范》 GB 50303- 电缆桥架安装04D701-3
一、 施工准备
1、材料准备:电缆桥架及其配件、金属型材等。
2、机具准备:关键安装机具：电焊机、切割机、角向磨光机、电锤、电钻、开孔机、活扳手、铅笔、粉线袋、卷尺、墨线、水平尺、红外线等相关机具。
3、作业注意事项：
全部屋面层桥架支架不得直接安装在结构板上，均进行二次吊架（支架角钢或槽钢先安装在结构梁上，在再角钢或槽钢基础上做桥架支架），为避免破坏屋面防水层。
二、施工工艺
1、工艺步骤弹线定位→安装膨胀螺栓→支、吊架安装→桥架安装
2、施工关键点
1）、弹线定位
① 依据图纸确定始端到终端，找好水平或垂直线，用红外线或墨线沿墙壁、顶棚和模板等处，在线路中心线进行弹线。
② 按设计图要求，分匀档距并用笔标出具体位置。
2）、安装膨胀螺栓
1. 金属膨胀螺栓安装
（1）依据支架承受荷重，选择对应膨胀螺栓及钻头；钻孔直径误差不得超出＋0.5㎜～0.3㎜；深度误差不得超出＋3㎜；钻孔后应将孔内残余碎屑清除洁净。
（2）打孔深度应以将套管全部埋入墙内或顶板内，表面平齐为宜。
（3）用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内，螺栓固定后，其头部偏斜值不应大于2㎜。
3）、支吊架安装
① 支吊架制作
支吊架用型材下料、钻孔必需用切割机、台钻，严禁使用气割；焊接焊缝饱满，除掉焊渣后用角向磨光机打磨平整。自制支架和吊架所用角铁规格不应小于30×3㎜，圆钢大于ф8。自制吊支架二次焊接后必需按要求进行防腐处理（除锈、底漆、面漆）。
② 支吊架位置确实定
在确定支吊架位置时，应符合设计要求，当设计无明确要求时，也可按生产厂家提供产品特征数据确定。电缆桥架水平敷设时，支撑跨距通常为1.5～2m，具体尺寸可依据施工现场结构做局部调整，但必需要符合规范要求小于或等于2m。
电缆桥架垂直敷设时，固定点间距不宜大于2m。

支架和吊架在安装时应挂线或弹线找直，用水平尺找平，以确保安装后横平竖直。
非直线段支、吊架位置见图1，桥架弯通或三通、四通弯曲半径小于300mm时，应在距弯曲段和直线段接合处300～600mm直线段侧设置一个支吊架。当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。

图1 桥架非直线段支、吊架位置图
（a）弯通；（b）三通；(c) 四通
② 门型角钢支架制作安装
电缆桥架沿墙垂直安装，可使用门型角钢支架固定托盘或梯架，门型角钢支架一个用整根角钢割角煨制焊接制作，图2所表示；另一个是支架横梁和支架腿由角钢组装而成，图3所表示。

图2 角钢焊接支架制作图
b—梯架或托盘宽度；f—两梯架或托盘中间距离（100mm）

图3 角钢组装支架制作图
b—梯架或托盘宽度；f—两梯架或托盘中间距离（100mm）；e—角钢宽度
支架角钢规格应依据托盘、梯架规格和根数参考安装详图确定。
③ 桥架吊架安装
当电缆桥架水平悬吊安装时，通常使用双圆钢吊架和角钢、槽钢吊架安装，圆钢吊杆直径和角钢、槽钢规格长度，视工程设计或实际需要选择。
托盘用圆钢双吊杆悬吊安装，图6所表示，吊架下部可采取角钢横担支持。

图6 用双杆吊架悬吊托盘桥架
梯架用圆钢双杆吊架悬吊安装，图7所表示。

图7 用双杆吊架悬吊梯架
角钢吊架吊装安装方法图8所表示。

图8 角钢吊架悬吊桥架安装
④ 电缆桥架支、吊架调整
电缆桥架安装中，对桥架支、吊架位置误差，应严格控制。电缆桥架支、吊架应安装牢靠，横平竖直。托臂及支、吊架同层横档应在同一水平面上，其高低偏差不应大于5mm，预防纵向偏差过大使安装后托盘、梯架在支、吊点悬空而不能和支、吊架或托臂直接接触；桥架支、吊架或托臂沿桥架走向左右偏差不应大于10mm，支、吊架或托臂横向偏差过大可能会使相邻托盘、梯架错位而无法连接或安装后电缆桥架不直而影响美观。
4）、电缆桥架安装
1. 材质要求
依据设计要求规格型号、现场勘察统计和施工方案编制材料使用计划，包含多种规格电缆桥架直线段、弯通、桥架附件及支、吊架等。注意电缆桥架安装所需多种材料均需使用镀锌材料。
2.电缆桥架进货检验
　（1）桥架产品包装箱内应有装箱清单、产品合格证和出厂检验汇报，并按清单清点桥架或附件规格和数量。
　（2）检验桥架板材厚度应满足下列要求：　
桥架宽度（㎜）
许可最小厚度（㎜）
＜150
1.2
150～400
1.5
400～800
2.0
　（3）桥架外观检验
测量外形尺寸和标称型号规格是否一致。
热浸镀锌桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕、周部未镀锌（直径2㎜以上）等缺点，螺纹镀层应光滑，螺栓拧入。电镀锌锌层表面应光滑均匀，无起皮、气泡、花斑、划痕等缺点。喷涂应平整、光滑、均匀、不起皮、无气泡水泡。桥架焊缝表面均匀，无漏焊、裂纹、夹渣、烧穿、弧坑等缺点。桥架螺栓孔径在螺杆直径小于M16时，可比螺杆直径大2㎜。同一组内相邻两孔间距许可偏差±0.7㎜，任意两孔间距许可偏差±1㎜。
相邻两组端孔间距许可偏差±1.2㎜。
（4）检验工作完成后，将结果如实存档。将搜集产品合格证和出厂检验汇报整理后一并存档。
当电缆桥架支、吊架安装调整后，即可进行托盘或梯架安装。托盘或梯架安装，应先从始端直线端开始，先把起始端托盘或梯架位置确定好，固定牢靠，然后再沿桥架全长逐段地对托盘或梯架进行部署。
① 电缆桥架组装
电缆桥架托盘或梯架直线段和各类弯通端部侧边上全部有螺栓连接孔，当托盘或梯架直线段和直线段之间和直线段和弯通段之间需要连接时，在其外侧应使用和其配套直线连接板（简称直接板）和螺栓进行连接。
电缆桥架水平安装时，其直接板连接处，不应该置于支撑跨距1/2处或支撑点上，桥架连接处应尽可能置于支撑跨距1/4处。
在同一平面上连接两段需要变换高度或宽度直线段托盘、梯架，能够配置变宽连接板或变高连接板，连接螺栓螺母应置于托盘或梯架外侧。
电缆桥架末端，应使用终端板进行封闭。
钢制电缆桥架托盘或梯架直线段长度超出30m，应有伸缩节，在跨越建筑物伸缩缝处也应装设伸缩板，桥架经过建筑物变形缝（伸缩缝、沉降缝）时，桥架本身应断开，槽内用内连接板搭接，一端需固定。还能够把桥架断开，断开长度不宜小于100mm。电缆桥架组装好以后，直线段应该在同一直线上，偏差不应大于10mm。

图14 桥架和电线导管连接
（a）和套接紧定式导管连接； (b) 和镀锌钢管连接
② 电缆桥架防火封堵
电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离方法，预防火灾沿线路延燃。
施工前将要封堵部位清理洁净，阻火包应按次序依次摆放整齐，阻火包和电缆之间空隙≤1cm2。穿墙洞阻火包摆放厚度≥24cm。
电缆桥架穿越防火墙时图15施工；电缆桥架穿楼板防火做法图16所表示。
③ 电缆桥架安装时和其它管线间距离
电缆托盘、梯架和多种管道平行或交叉其最小净距应符合表1所要求：不能满足要求时以综合图部署为准
电缆桥架和多种管道最小净距 表1
管道类别
平行净距（m）
交叉净距（m）
通常工艺管道
0.40
0.30
腐蚀及易燃易爆气体管道
0.50
0.50
热力管道
有保温层
0.50
0.30
无保温层
1.00
0.50

1。

图15 电缆桥架穿越防火墙做法

图16 电缆桥架穿越防火楼板做法
④ 电缆桥架接地
电缆桥架装置系统应含有可靠电气连接并接地。金属电缆支架、电缆导管必需和PE或PEN线连接可靠。在接地孔处，应将丝扣、接触点和接触面上任何不导电涂层和类似表面清理洁净。防火电缆桥架间连接板两端跨接编织铜线，接地线最小许可截面积大于4mm2；
镀锌电缆桥架间连接板两端未跨接接地线连接板两端不少于2个有防松螺帽或防松垫圈连接固定螺栓。
多层桥架当利用桥架接地保护干线时，应将每层桥架端部用16mm2软铜线并联连接起来，再和总接地干线相通。
⑤ 托盘桥架、梯架盖板安装
盖板是和托盘、梯架配套使用，可防雨、防尘、防晒及控制电缆屏蔽和高压电缆对外干扰，还能够预防机械损伤。
当桥架内电缆、电线敷设完成后即可进行盖板安装，盖板和托盘或梯架连接，有使用锁扣固定，还有用带钩螺栓在托盘或梯架上固定，具体固定方法依据厂家供货情况安装。
三 质量标准
1、 主控项目
1） 金属电缆桥架及其支架和引入或引出金属电缆导管必需接地(PE)或接零(PEN)可靠,且必需符合下列要求:
2） 金属电缆桥架及其支架全长应不少于2处和接地(PE)或接零(PEN)干线相连接;
3） 非镀锌电缆桥架间连接板两端跨接铜芯接地线，接地线最小许可截面积大于4mm2；
4） 镀锌电缆桥架间连接板两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈连接固定螺栓。
2、 通常项目
电缆桥架安装应符合下列要求：
1） 直线段钢制电缆桥架长度超出30m设有伸缩节；电缆桥架跨越建筑物变形缝处设置赔偿装置；
2） 电缆桥架转弯处弯曲半径，大于桥架内电缆最小许可弯曲半径，电缆最小许可弯曲半径见表2；
3） 当设计无要求时，电缆桥架水平安装支架间距为1.5～2m；垂直安装支架间距小于2m；
4） 桥架和支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母在桥架外侧；
5） 敷设在竖井内和穿越不一样防火区桥架，按设计要求位置,有防火隔堵方法。
6） 支架焊接时，焊缝饱满、平整、光滑；膨胀螺栓固定时,选择螺栓适配,连接紧固,防松零件齐全。
四、成品保护
1、不许可将穿过墙壁桥架和墙上孔洞一起抹死。
2、当其它专业在已经安装完成桥架上施工时，如土建批腻子，管道刷油时，应对桥架进行覆盖，预防污染桥架。
3、桥架盖板应齐全，不得遗漏，并预防损坏和污染线槽。
4、使用梯子时，注意不要碰坏建筑物墙面及门窗等。
5、材料立即做到工完场清，确保现场施工清洁。
五、安全环境保护方法
1、电缆桥架安装时，其下方不应有些人停留，以防发生安全事故。进入现场应正确配戴好安全帽。
2、高空作业时必需系好安全带。
3、使用人字梯必需坚固，距梯角40～60cm处要设拉绳，预防劈开。使用单梯上端要绑牢，下端应有些人扶持。
4、使用组合式脚手架时，斜拉杆一定要拧紧，使用带轮子组合式脚手架时，上部有些人施工时应将轮子抱死制动。
5、使用电气设备、电动工具要有可靠保护接地（接零）方法。打眼时，要戴好防护眼镜，工作地点下方不得站人。
6、剔凿出垃圾要做到立即清理，堆放在指定地点。
7、包装用塑料布、草带及材料废料等物品应立即分类清除出现场，天天做到工完场清。
8、多种气瓶存放，要距离明火10m以上，挪动时不能碰撞。氧气瓶不能和可燃气瓶同放一处。
9、未尽事项严格根据国家相关设计要求、相关规范、标准图集及专题施工方案进行生产操作、实施、实施。
交底人： 年 月 日
被交底班组长： 年 月 日
被交底人员：
