电气工程施工技术交底书样本.doc

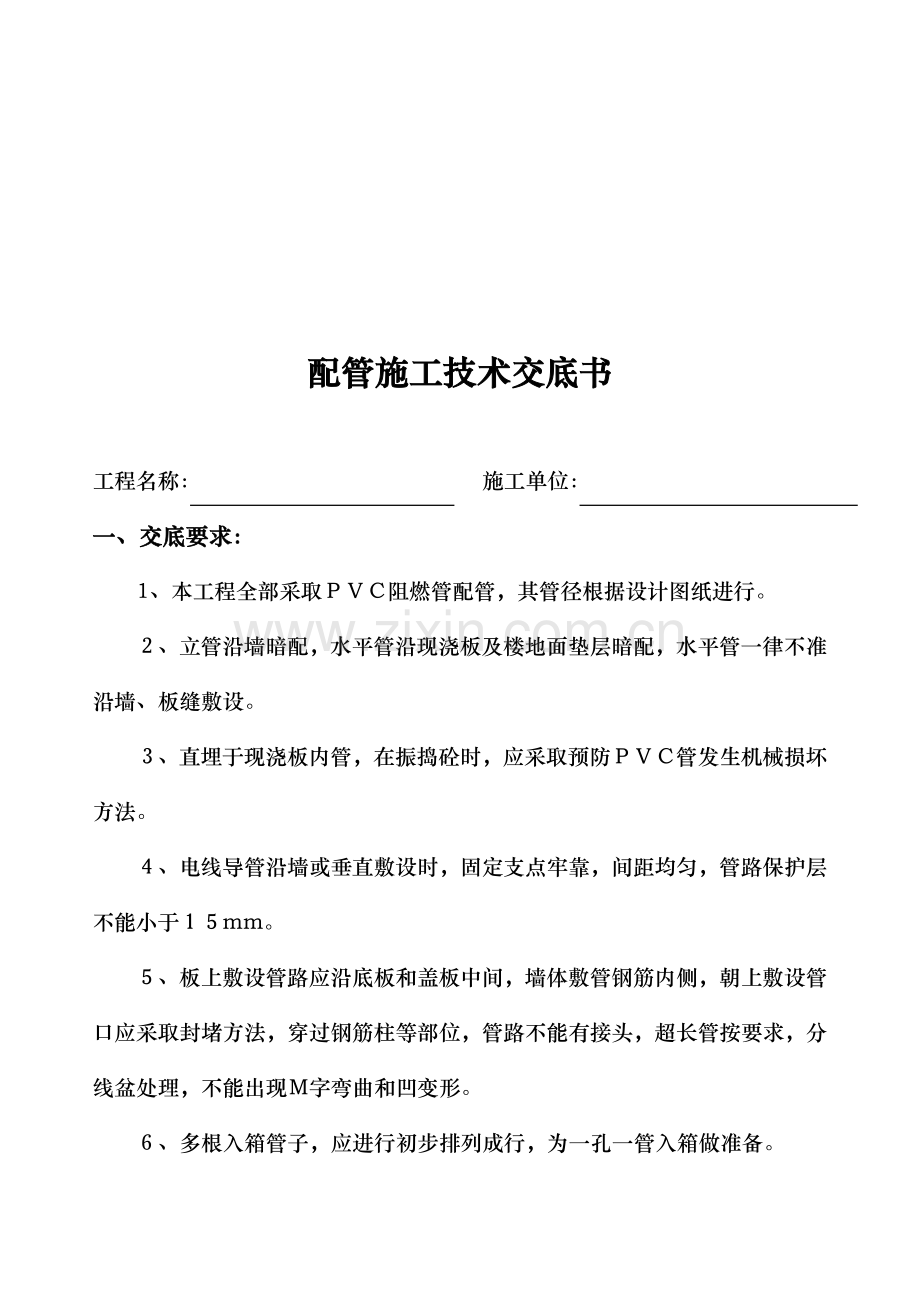

配管施工技术交底书

工程名称：　　　　　　　　　　　　　施工单位：
一、交底要求：
1、本工程全部采取ＰＶＣ阻燃管配管，其管径根据设计图纸进行。
２、立管沿墙暗配，水平管沿现浇板及楼地面垫层暗配，水平管一律不准沿墙、板缝敷设。
３、直埋于现浇板内管，在振捣砼时，应采取预防ＰＶＣ管发生机械损坏方法。
４、电线导管沿墙或垂直敷设时，固定支点牢靠，间距均匀，管路保护层不能小于１５mm。
５、板上敷设管路应沿底板和盖板中间，墙体敷管钢筋内侧，朝上敷设管口应采取封堵方法，穿过钢筋柱等部位，管路不能有接头，超长管按要求，分线盆处理，不能出现Ｍ字弯曲和凹变形。
６、多根入箱管子，应进行初步排列成行，为一孔一管入箱做准备。

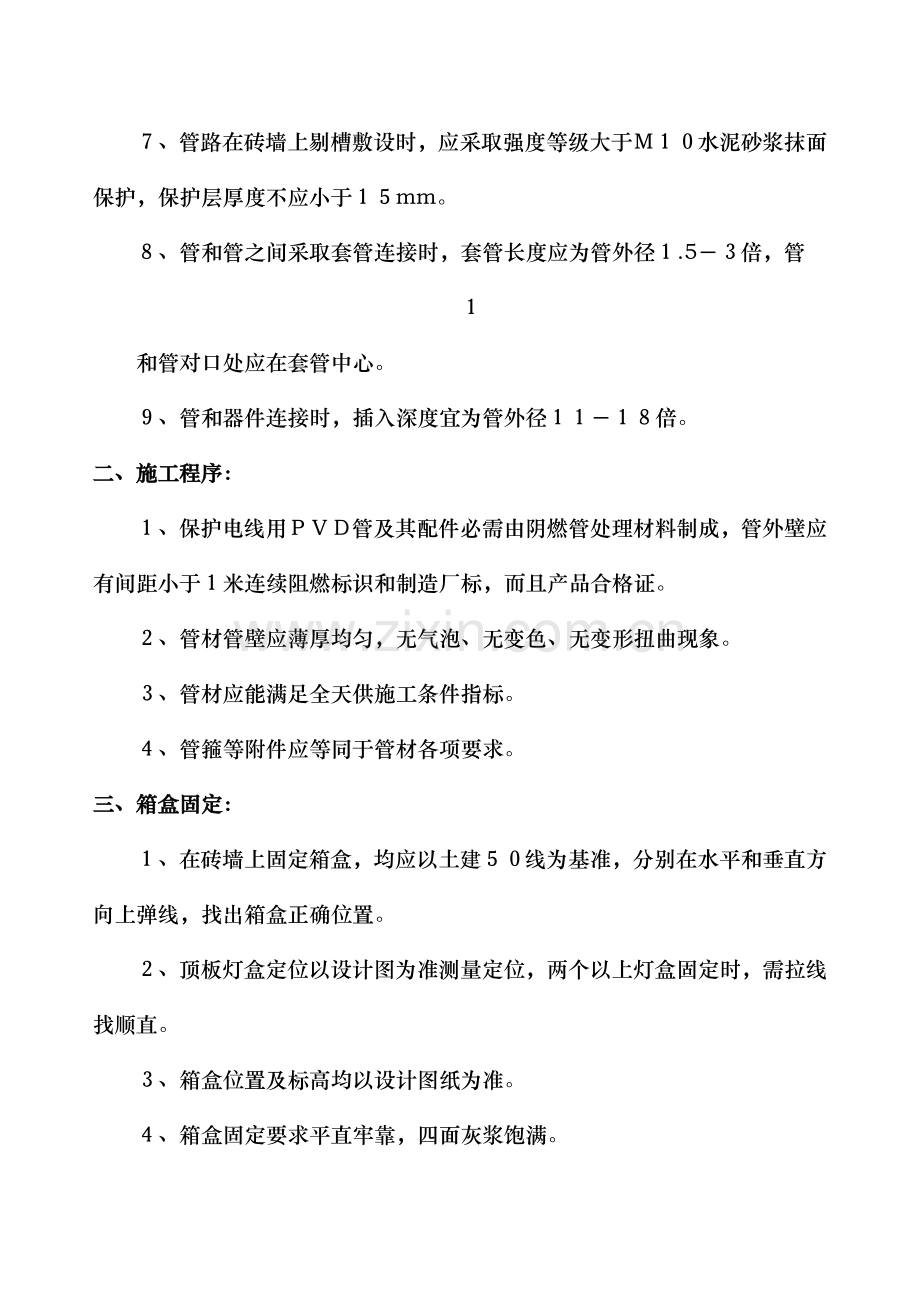

７、管路在砖墙上剔槽敷设时，应采取强度等级大于Ｍ１０水泥砂浆抹面保护，保护层厚度不应小于１５mm。
８、管和管之间采取套管连接时，套管长度应为管外径１.5－３倍，管
１
和管对口处应在套管中心。
９、管和器件连接时，插入深度宜为管外径１１－１８倍。
二、施工程序：
１、保护电线用ＰＶＤ管及其配件必需由阴燃管处理材料制成，管外壁应有间距小于１米连续阻燃标识和制造厂标，而且产品合格证。
２、管材管壁应薄厚均匀，无气泡、无变色、无变形扭曲现象。
３、管材应能满足全天供施工条件指标。
４、管箍等附件应等同于管材各项要求。
三、箱盒固定：
１、在砖墙上固定箱盒，均应以土建５０线为基准，分别在水平和垂直方向上弹线，找出箱盒正确位置。
２、顶板灯盒定位以设计图为准测量定位，两个以上灯盒固定时，需拉线找顺直。
３、箱盒位置及标高均以设计图纸为准。
４、箱盒固定要求平直牢靠，四面灰浆饱满。

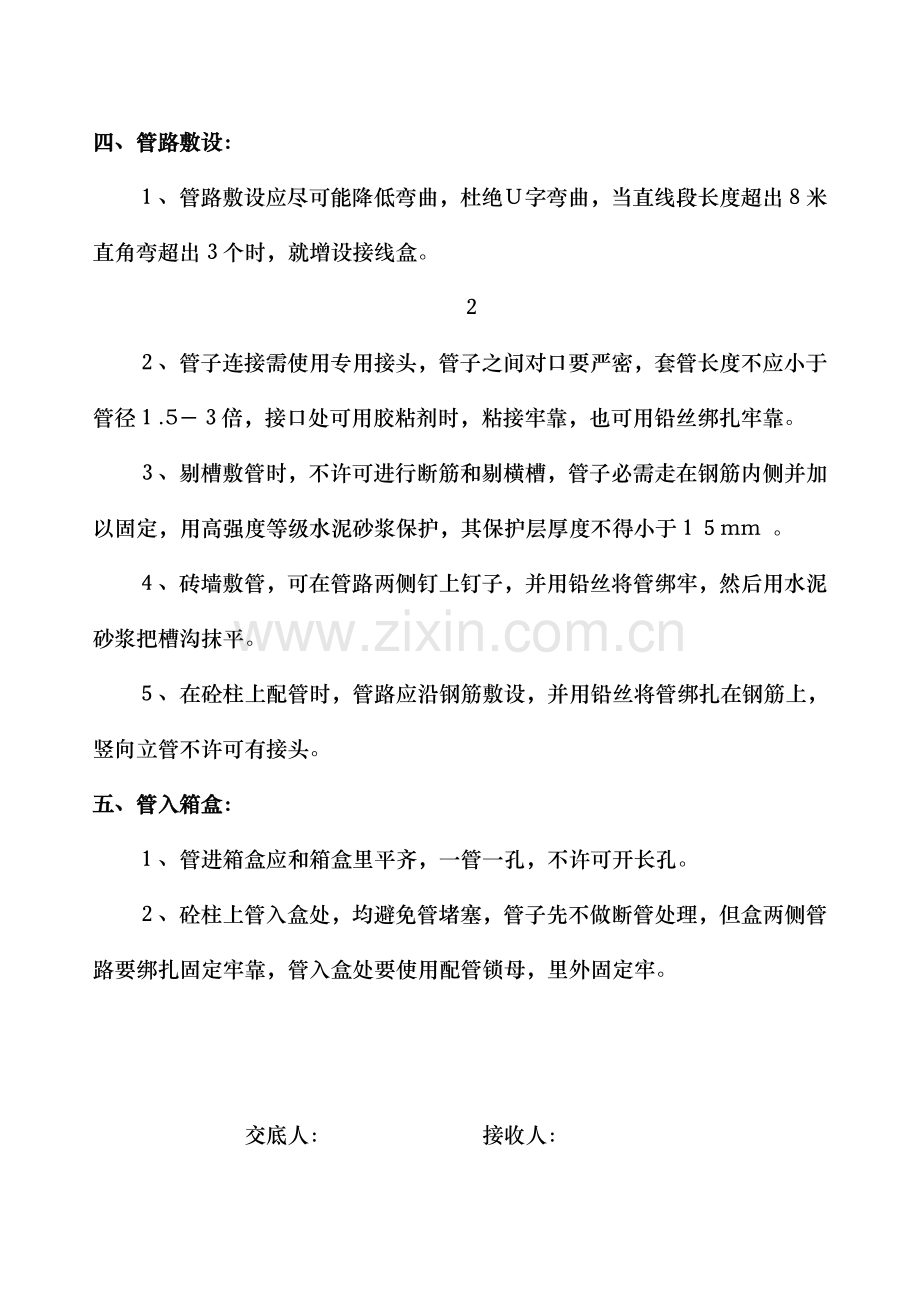

四、管路敷设：
１、管路敷设应尽可能降低弯曲，杜绝Ｕ字弯曲，当直线段长度超出８米直角弯超出３个时，就增设接线盒。
２
２、管子连接需使用专用接头，管子之间对口要严密，套管长度不应小于管径１.5－３倍，接口处可用胶粘剂时，粘接牢靠，也可用铅丝绑扎牢靠。
３、剔槽敷管时，不许可进行断筋和剔横槽，管子必需走在钢筋内侧并加以固定，用高强度等级水泥砂浆保护，其保护层厚度不得小于１５mm 。
４、砖墙敷管，可在管路两侧钉上钉子，并用铅丝将管绑牢，然后用水泥砂浆把槽沟抹平。
５、在砼柱上配管时，管路应沿钢筋敷设，并用铅丝将管绑扎在钢筋上，竖向立管不许可有接头。
五、管入箱盒：
１、管进箱盒应和箱盒里平齐，一管一孔，不许可开长孔。
２、砼柱上管入盒处，均避免管堵塞，管子先不做断管处理，但盒两侧管路要绑扎固定牢靠，管入盒处要使用配管锁母，里外固定牢。

交底人：　　　　　　　接收人：

年　　月　　日

３
配电箱安装施工技术交底书

工程名称：　　　　　　　　　　　　施工单位：
一、安装要求：
１、配电箱安装要牢靠，其垂直偏差小于３mm，暗装配电箱四面应无空隙，其面板四面围缘应紧贴墙面，箱体四面和建筑物接触部分应涂防腐漆。
２、配电箱距地高度为１.４米。
３、配电箱内就应分别设置零线和保护地线。
４、配电箱应用铁制箱。
５、配电箱内应标明用电回路名称。
６、配线排列整齐，绑扎成束，过门线应分别在两侧固定，盘内引出及引进导线应留有合适余度。
７、刀闸开关垂直安装时，上端接电源，下端接负荷。
二、施工程序：
１、材料要求：
（１）、箱内安装电气元件型号及规格符合设计要求。
（２）、箱内电器安装板钢板厚度不应小于２.５mm。
（３）、箱内各开启部件应灵活，油漆完整，护口齐全，并含有合格证。
２、实物排列：
将安装面板放开，再将全部电器元件置于其上，对照设计图纸查对产品型
１
号、规格无误后选择最好位置排列，使之符合电器间距要求，并确保操作维修方便及外型美观，位置确定后，用尺子找平整划出平线，分均孔距。
３、钻孔加工：
撤出器具，先用钻子在所需钻孔位置点窝，以后进行钻孔，选择钻头直径应和安装孔相吻合，钻孔后要进行防腐处理。
４、器具固定：
待油漆干后，将器具摆正找平，以后用螺丝、强簧垫、平头垫固定牢靠。
５、配线：
（１）、依据盘内器具规格、型号和位置选择好导线截面积和预留长度，加以剪断进行组配导线，排列要整齐，绑扎成束，压头时导线留有合适余度，余度为箱子周长二分之一，削去芯线绝缘层，逐一压牢。
（２）、配电箱装设零线和地线要有显著区分，箱门、箱底、安装板均要设接地螺丝。
（３）、箱内导线要严格区分导线颜色，相线（红），零线（黑），地线为绿黄相间，对截面积较大干线单元可用色带包缠方法来加以区分。

交底人：　　　　　　　接收人：

年　　月　　日

２
