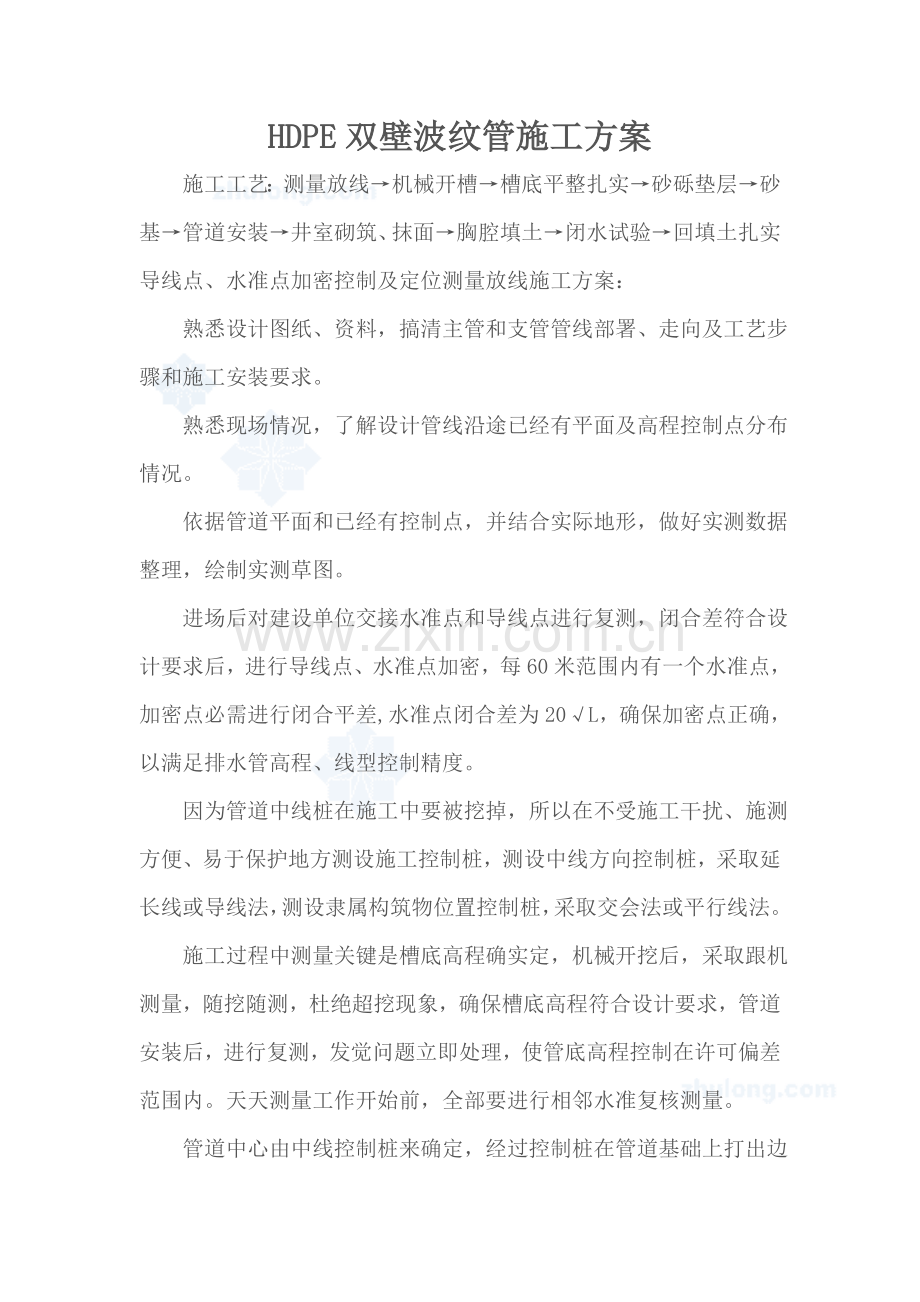

HDPE双壁波纹管施工方案施工工艺：测量放线机械开槽槽底平整扎实砂砾垫层砂基管道安装井室砌筑、抹面胸腔填土闭水试验回填土扎实导线点、水准点加密控制及定位测量放线施工方案： 熟悉设计图纸、资料，搞清主管和支管管线部署、走向及工艺步骤和施工安装要求。 熟悉现场情况，了解设计管线沿途已经有平面及高程控制点分布情况。 依据管道平面和已经有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。 进场后对建设单位交接水准点和导线点进行复测，闭合差符合设计要求后，进行导线点、水准点加密，每60米范围内有一个水准点，加密点必需进行闭合平差,水准点闭合差为20L，确保加密点正确，以满足排水管高程、线型控制精度。 因为管道中线桩在施工中要被挖掉，所以在不受施工干扰、施测方便、易于保护地方测设施工控制桩，测设中线方向控制桩，采取延长线或导线法，测设隶属构筑物位置控制桩，采取交会法或平行线法。 施工过程中测量关键是槽底高程确实定，机械开挖后，采取跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发觉问题立即处理，使管底高程控制在许可偏差范围内。天天测量工作开始前，全部要进行相邻水准复核测量。 管道中心由中线控制桩来确定，经过控制桩在管道基础上打出边线，确定管道铺设位置。 井室高程依据设计要求进行控制，管道铺设完成后，要进行管顶及构筑物完工复核测量。沟槽开挖及基础处理： 熟悉图纸，依据设计给定水准点及坐标控制点进行测量、定位、放线，引临时水准点及控制桩，经监理工程师复核认证同意后方可进行沟槽开挖。 工程采取挖掘机进行开挖，沟槽开挖要严格控制挖深及管道中心线，机械开挖留20cm余量，由人工清槽至设计槽底高程位置，并将里程桩引至槽底。 严格控制沟槽开挖放坡系数，按设计放坡系数挖够宽度，开挖时应注意沟槽土质情况，必需时应请驻地监理和甲方及设计代表现场确定放坡系数，以防槽边塌方。 沟槽开挖土方直接装车外运，外运地点由业主指定。 当沟槽开挖遇有地下水时，设置排水沟、集水坑，立即做好沟槽内地下水排水降水工作，并采取先铺卵石或碎石层（厚度大于100mm）地基加固方法；当无地下水时，基础下素土扎实，压实系数大于0.95；当遇有淤泥、杂填土等软弱地基时，按管道处理要求采取级配戈壁土进行换填处理；换填厚度为30cm。 在沟槽开挖百米左右，土方外运人工清槽后，并经监理工程师检验合格，方可在沟槽内进行下道工序施工。管道基础： 工程中管道基础采取20cm砂砾垫层基础，135砂基础。管道基础采取粗砂；砂基基础施工时，槽底不得有积水、软泥；砂基厚度不得小于设计要求。管道安装： 管道安装由机械配合人工下管，设专员指挥吊车逐节吊装，吊装管道中心线控制采取边线法。吊车距沟边最少2m，避免起吊受力时造成沟边坍塌。 管道在安装前，对管口、直径等进行检验。 管道安装采取人工安装，槽深度不大时可由人工扛管下槽，槽深大于3m或管径大于公称直径DN400时，可用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。严禁用金属绳索勾住两端管口或将管材自槽边翻抛入槽中。 稳管前，对基础设计高程和中线位置进行检验，符合设计和规范要求后方可进行稳管，同时需做好管道安装高程和中线测量定线工作。 因管道接口为胶圈接口，故管道在顶进过程中，不得强行顶进，以防损坏管口，顶进深度符合技术规范要求。有质量问题管子严禁下槽，安装后管内底高程符合规范要求。 管道和检验井连接采取柔性连接。井室砌筑： 按设计要求砌筑，砌筑后井壁圆顺，灰浆饱满，爬梯安装牢靠，在井室砌筑时安装爬梯，爬梯安装前进行除锈处理，安装时周围孔隙须用12水泥砂浆封实，砂浆未凝固前不得踏动爬梯。 砌筑时，需随时检测检验井直径尺寸，当四面收口时，每层收进不得大于30mm。 井内外壁抹12水泥砂浆分层压实抹光。 检验井内流槽和井壁同时砌筑。表面用砂浆分层压实抹光，砌筑后流槽应和上下游管底部顺接。 砌筑检验井时预留支管应随砌随安，预留管直径、方向、标高应符合设计要求，管和井壁衔接处应严密，预留支管管口宜用低标号砂浆砌筑封口抹平。闭水（水压）试验： 首先经监理工程师检验管道及检验井外观质量，检验验收合格后，沟槽内无积水，进行管道闭水试验。试验管段按井距分隔。 管道在闭水试验前应提前灌水并浸泡二十四小时，使接口及管身充足吃水后再进行闭水试验。许可渗漏量应符合规范给水排水管道工程施工及验收规范（GB5026897）中要求。 当试验水头达要求水头时开始统计，观察管道渗水量，直至观察结束时，不停地向试验管段内补水，保持试验水头恒定，渗水量不得超出规范要求。沟槽回填： 排水管道进行闭水试验验收合格后，立即进行沟槽回填。回填土依据试验室确定最大干密度和最好含水量进行分层扎实，直至达成规范要求压实度指标。填土上方计划修路者其压实度为95%，填土上方不计划修路者其压实度为90%。 沟槽回填从管顶基础部位开始到管顶以上0.7m范围内采取人工回填。从管底到管顶以上0.4m范围内沟槽回填材料，采取碎石屑、粒径小于40mm砂砾、中砂粗砂或开挖出良质土。 沟槽底必需回填质地良好、含水量适宜原土，严禁回填垃圾、烂泥、砂砾石，沟槽内不得回填就地取砂石筛余料，全部回填土依据不一样土质分别采取分层摊平、扎实、压实等方法达成设计要求密实度要求。 井室周围回填压实时应沿井室中心对称进行，且不漏夯，回填压实后和井壁紧贴。 分段回填压实时，相邻段接茬呈阶梯形。
