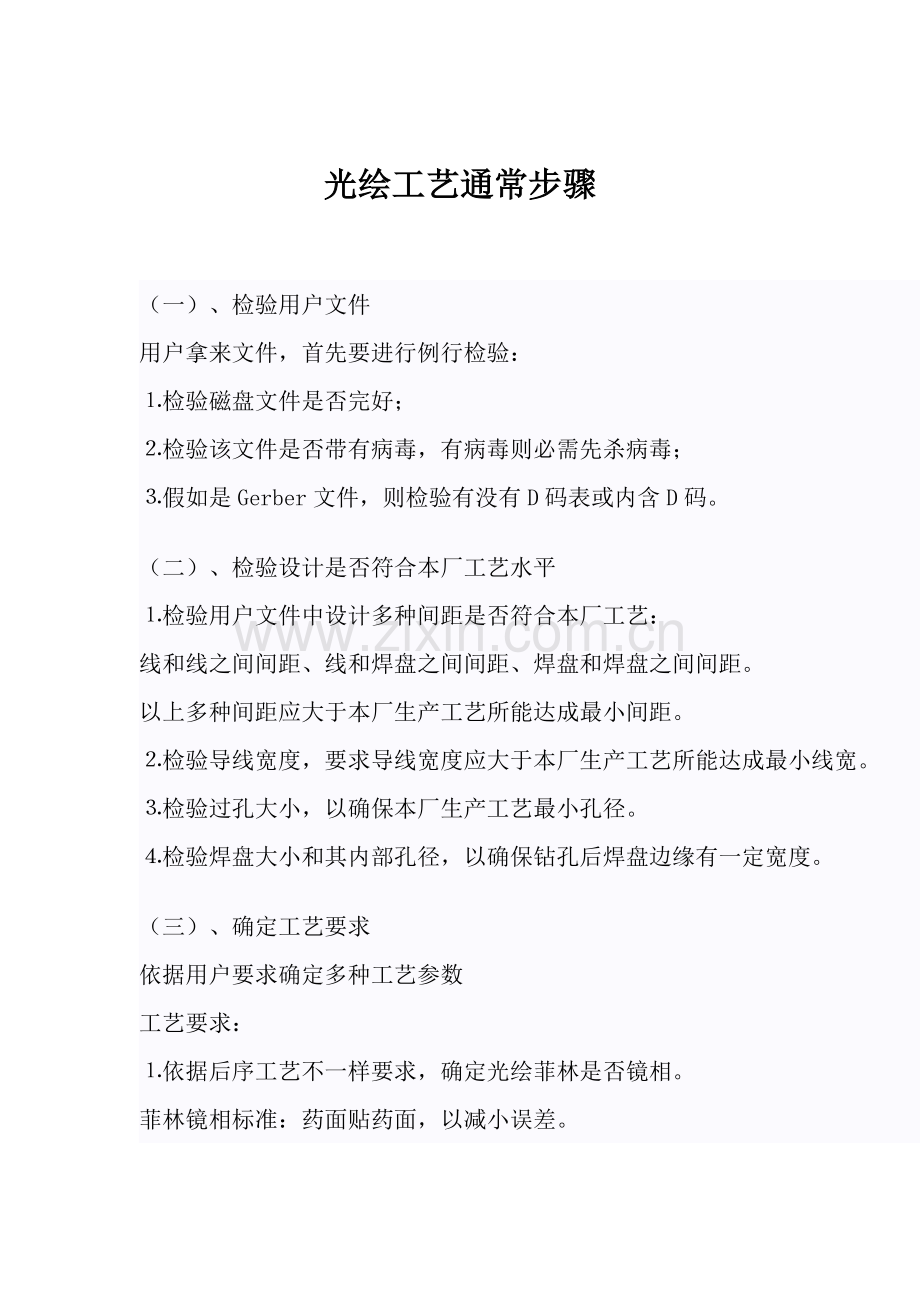

光绘工艺通常步骤

（一）、检验用户文件
用户拿来文件，首先要进行例行检验：
⒈检验磁盘文件是否完好；
⒉检验该文件是否带有病毒，有病毒则必需先杀病毒；
⒊假如是Gerber文件，则检验有没有D码表或内含D码。
（二）、检验设计是否符合本厂工艺水平
⒈检验用户文件中设计多种间距是否符合本厂工艺：
线和线之间间距、线和焊盘之间间距、焊盘和焊盘之间间距。
以上多种间距应大于本厂生产工艺所能达成最小间距。
⒉检验导线宽度，要求导线宽度应大于本厂生产工艺所能达成最小线宽。
⒊检验过孔大小，以确保本厂生产工艺最小孔径。
⒋检验焊盘大小和其内部孔径，以确保钻孔后焊盘边缘有一定宽度。
（三）、确定工艺要求
依据用户要求确定多种工艺参数
工艺要求：
⒈依据后序工艺不一样要求，确定光绘菲林是否镜相。
菲林镜相标准：药面贴药面，以减小误差。

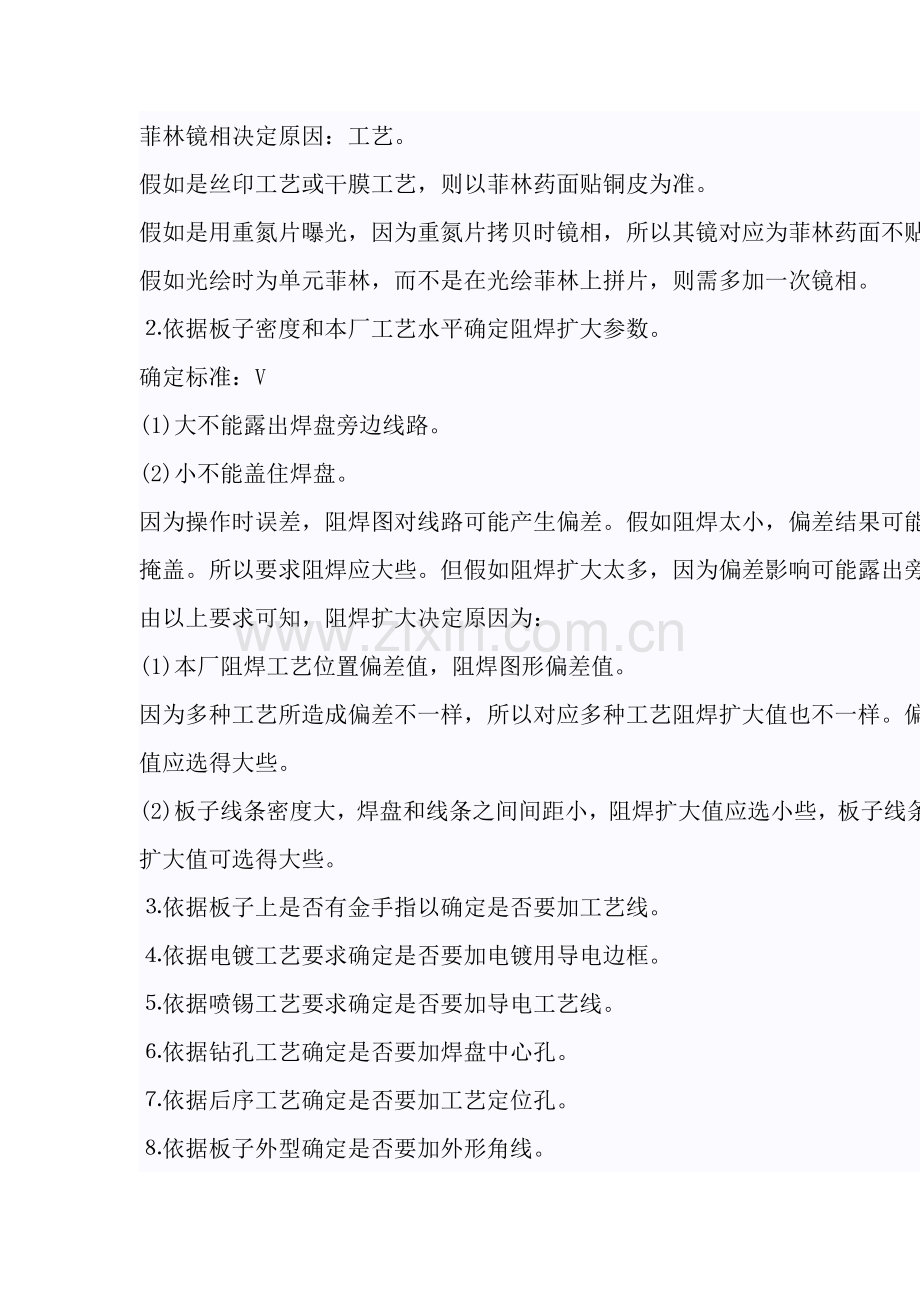

菲林镜相决定原因：工艺。
假如是丝印工艺或干膜工艺，则以菲林药面贴铜皮为准。
假如是用重氮片曝光，因为重氮片拷贝时镜相，所以其镜对应为菲林药面不贴铜皮。
假如光绘时为单元菲林，而不是在光绘菲林上拼片，则需多加一次镜相。
⒉依据板子密度和本厂工艺水平确定阻焊扩大参数。
确定标准：V
(1)大不能露出焊盘旁边线路。
(2)小不能盖住焊盘。
因为操作时误差，阻焊图对线路可能产生偏差。假如阻焊太小，偏差结果可能使焊盘边缘被掩盖。所以要求阻焊应大些。但假如阻焊扩大太多，因为偏差影响可能露出旁边线路。
由以上要求可知，阻焊扩大决定原因为：
(1)本厂阻焊工艺位置偏差值，阻焊图形偏差值。
因为多种工艺所造成偏差不一样，所以对应多种工艺阻焊扩大值也不一样。偏差大阻焊扩大值应选得大些。
(2)板子线条密度大，焊盘和线条之间间距小，阻焊扩大值应选小些，板子线条密度小，阻焊扩大值可选得大些。
⒊依据板子上是否有金手指以确定是否要加工艺线。
⒋依据电镀工艺要求确定是否要加电镀用导电边框。
⒌依据喷锡工艺要求确定是否要加导电工艺线。
⒍依据钻孔工艺确定是否要加焊盘中心孔。
⒎依据后序工艺确定是否要加工艺定位孔。
⒏依据板子外型确定是否要加外形角线。
⒐当用户高精度板子要求线宽精度很高时，要依据本厂生产水平，确定是否进行线宽校正，以调整侧蚀影响。
（四）、CAD文件转换为Gerber文件
为了在CAM工序进行统一管理，应该将全部CAD文件转换为光绘机标准格式Gerber及相当D码表。
在转换过程中，应注意所要求工艺参数，因为有些要求是要在转换中完成。
现在通用多种CAD软件中，除了Smart Work和Tango软件外，全部能够转换为Gerber,以上两种软件也能够经过工具软件先转为Protel格式，再转Gerber。
（五）、CAM处理
依据所定工艺进行多种工艺处理。
尤其需要注意：用户文件中是否有哪些地方间距过小，必需作出对应处理。
（六）、光绘输出
经CAM处理完成后文件，就可交光绘输出。
拼版工作能够在CAM中进行，也可在输出时进行。
好光绘系统含有一定CAM功效，有些工艺处理是必需在光绘机上进行，比如线宽较正。
（七）、暗房处理
光绘菲林，需经显影、定影处理方可供后道工序使用。
暗房处理时，要严格控制以下步骤：
显影时间：影响菲林黑度和反差；时间短，黑度和反差均不够；时间过长，底灰加重
定影时间：定影时间不够，则菲林底色不够透明。
水洗时间：如水洗时间不够，菲林易变黄。
尤其注意：不要划伤菲林药膜。
二、CAD文件转换成Gerber文件及D码表
（一）、Protel转Gerber时应注意问题
⒈D码匹配上下限不要设得太宽，这么轻易造成偏差太大，致使最小间距无法确保。
⒉有时填充区（Fill）转换可能造成错乱。
此时应将D码表中方型D码全部删除，再重新转换。
⒊在D码匹配不上要求手工匹配时，一定要选方法3。
⒋在圆弧（arc）转换时，步距（Arc Quality）不要设得太小，不然会造成数据量过大，而且圆弧边缘不光滑。
⒌阻焊扩大值能够是负值。
⒍圆弧转换能够选择圆弧描述还是直线描述。
Software Arcs: on为直线描述：转换用折线近似园弧。
Software Arcs:off为圆弧描述：真正园弧描述方法。
对于能够接收圆弧描述光绘机最好采取圆弧描述。这么做Gerber文件数据量小，光绘圆弧边缘光滑。
⒎当所用D码超出24个时，应将G54选项打开。
⒏ 当单面焊盘需要打孔时，要将Options\Single layer Pad Holes项目打开。
⒐ 有些工具软件能够由MAT文件产生完全配置D码表。
（二）、Protel for windows转Gerber时应注意问题。
⒈用PFW可依据PCB文件自动生成D码表。但该D码表中D码可能多达数百个，此时应清楚知道你光绘系统D码容量是多少。
⒉假如采取D码表不是由PFW自动生成，以下情况可能造成错误：
(1)在PFW中可能有大小为0焊盘或线条；
(2)有Relief型焊盘时；
(3)D码不配置时。
在以上情况下在MAT文件中会出现很大D码.
⒊PFW中有长八角型焊盘，在转换时 D码表中不应有此种D码。因为在现行多数光绘系统中全部没有这种定义，出现这种D码会造成错误。碰到这种情况时应采取填充方法匹配该种D码。
⒋ 最好采取用户自定义D码表，而不要用PFW自动生成D码表。
（三）PADS转Gerber
⒈读入JOB文件
(1)进入PADS-PCB主菜单.
(2)按F1键选择(In/Out)项，进入输入/输出层菜单。
(3)按F1键选择（Job In）项，进入输入层菜单。
(4)在屏幕下方提醒栏提醒：Job input file name （CR= *.job）：
要求用户输入文件名。此时用户输入文件名（包含路径、目录），以回车结束。
输入正确，屏幕显示读入文件。
⒉生成Gerber文件
(1)在输入层菜单中,按F10键或鼠标右键退回上层菜单.
(2)按F9键选择(CAM)项,屏幕下方提醒栏提醒
Specify CAM Output Sub-directory(CR= perform)
此时要求用户键入一个目录名.
注：因为PADS-生成Gerber文件名是相同,所以每个JOB文件生成Gerber文件全部放在独立目录下,为此要求用户给出一个目录名。系统将会在\PADS\CAM\下键立此目录，用来存放目前JOB文件Gerber文档。
用户输入目录名后，屏幕进入CAM层菜单。
(3)在CAM层菜单中按F1键,选择(Photo Plot)项,进入Plot菜单.
(4)选择输出类型和层
输出类型有10种
General Plot 使用者指定资料图形
Antwork Plot 电气走线Track、铜皮Copper、文字Text、二维线2D-Lines、焊盘Pad、过孔Via
Silkscreen- Top side 顶层丝印文字
Silkscreen-Botm side 底层丝印文字
Assy Dwg - Top side 顶层堆件阻放置图
Assy Dwg -Botm side 底层堆件阻放置图
Drill drawing 钻孔图
Solder Mask 阻焊图
Power/Ground plane 电源层地线层
SMD Paste Mask 表面贴装阻焊
选择输出类型后，General Plot和Artwork Plot需从Select Level表中选择层次；其它类型会自动设置层次。如无特殊设计通常不需更改。如有特殊设计，则需用户自己选择对应层次。
注：电气特征层之外其它层，称为引申层。
PADS所产生每个GERBER文件，全部能够由JOB文件中多个层叠加而成。而每一个输出类型所许可叠加层数不一样，其限制以下：
Gerber Plot : 0~4个任意层；
Artwork Plot : 1个电气特征层和0~3个引申层；
Silkscreen：0~3个引申层；
Assy Drawing：0~3个引申层；
Drill Drawing：1个电气特征层和0~3个引申层；
Solder Mask：1个电气特征层和0~3个引申层；
Power/Ground Plane：1个电气特征层和0~3个引申层；
(5)选择输出项目
下层菜单选择完输出类型和层次后,选Next Menu进入;屏幕显示两行选择项目,其含义为:
Board：板框 Pads：焊盘
Connections：鼠线 Vias：过孔
Parts- Top：顶层零件 Tracks：电气走线
Parts- Botm：底层零件 Copper：铜箔
Part Refs：零件排序标注 Lines：二维线索2D-lin
Part Types：零件型号标注 Text；字符
Outlines；零件外框线 　
用鼠标选择所需项目，选中项目转为白色。
(6)参数设定
项目选择完成后，选择Next Menu项进入参数设定层菜单，其中各项参数以下：
a. Plot Scaling Ratio：1 to 1
此项为输出百分比设定，1 to 1为原大，1 to 2o缩小二倍，2 to 1为放大二倍。
b. Plot Rotation（degrees）：
此项为输出图形旋转角度，可选择0°、90°、180°、270°。
c. Mirror Plot：No
此项为输出时图形镜相选择，No为不镜相，Yes为镜相.
d. Plot Location：Centered
此项为直接输出时图形位置,通常只选系统预设值,列印在图纸中央。
e. Offsets: X：0 Y：0
此项为输出起始位置,通常选择(0,0)
f. Plot Jobname：No
此项选择是否将JOB文件名输出到图上.
g. On-Line Plot：No
此项选择输出到文件(NO),还是输出到设备(Yes)。
h. Plot Output File：art01.pho
此项为输出光绘文件名,许可用户修改。
生成光绘文件名其扩展名为.pho,光圈表扩展名为.rep。
以上参数选择完成，一个光绘文件输出定义过程结束。
假如用户一个JOB文件要输出多个光绘文件，则需选择New Plot项进入下一个光绘文件输出定义过程。
多个输出文件全部定义完成，可选择Start Plot项开始输出光绘文件。
当出现D码不匹配情况时，输出停顿，此时按任意键继续输出。
全部输出完成，返回CAM层菜单。
(7)生成光绘文件和D码表放置在用户设定目录下,通常文件名后缀为.PHO,D码表文件名后缀为.REP，而文件名则用所选类型英文单词字首加上对应层数字组合而成。
英文字首对应以下：
ADB-Assembly Drawing Bottom Side（底层零件图）
ADT-Assembly Drawing Top Side（顶层零件图）
ART-ARTwork Plot（电气特征图）
DD-Drill Drawing（钻孔图）
GEN-GENeral Plot（通用图）
PGP-Power/Ground Plane（电源、地层）
SM-Solder Mask（阻焊图）
SMD-SMD paste mask （SMD阻焊）
SSB-Silkscreen Bottom Side（底层丝印字符图）
SST-Silkscreen Top Side（顶层丝印字符图）
例：ART01.PHO为ART work plot-第1层
SST0128.PHO为Silkscreen Top Side-第1层和第28层
三、CAM（计算机辅助制造）
（一）、CAM概念
大家已经有CAD概念，但在作光绘时候必需要有CAM概念。因为每个厂工艺步骤和技术水平各不相同，要达成用户最终要求，必需在制作工艺中做出必需调整，以达成用户相关精度等各方面要求。所以CAM是光绘生产中心必不可少工序。
前面所讲各项工艺要求，全部要在光绘之前做出必需准备工作。比如镜相、阻焊扩大、工艺线、工艺框、线宽调整、中心孔、外形线等问题全部要在CAM这道工序来完成。
（二）、CAM所要作工作
1、焊盘大小修正，合拼D码；
2、线条宽度修正，合拼D码；
3、最小间距检验；焊盘和焊盘之间、焊盘和线之间、线条和线条之间；
4、孔径大小检验，合拼；
5、最小线宽检验；
6、确定阻焊扩大参数；
7、进行镜相；
8、添加多种工艺线，工艺框；
9、为修正侧蚀而进行线宽校正；
10、形成中心孔；
11、添加外形角线；
12、加定位孔；
13、拼版：旋转、镜相；
14、拼片；
15、图形叠加处理，切角切线处理；
16、添加用户商标；
（三）、CAM工序组织
因为现在市面上流行CAD软件品种繁多（多达几十种），所以对于CAD工序管理必需首先从组织上着手，好组织将达成事半功倍效果。
因为Gerber数据格式已成为光绘行业标准，所以在整个光绘工艺处理中全部应以Gerber数据为处理对象。假如以CAD数据作为对象会带来以下问题。
CAD软件种类太多，假如多种工艺要求全部要在CAD软件中完成，就要求每个操作员全部要熟练掌握每一个CAD软件操作。这将要求一个很长培训期，才能使操作员成为一个熟练工，才能达成实际生产要求。这从时间和经济角度全部是不合算。
因为工艺要求繁多，有些要求对于一些CAD软件来讲是无法实现。因为CAD软件是做设计用，而没有考虑到工艺处理中特殊要求，所以无法达成全部要求。而CAM软件是专门用于进行工艺处理，做这些工作是最拿手。
现流行CAM软件功效强大，但全部是对Gerber文件进行操作，而无法对CAD文件操作。
假如用CAD来进行工艺处理，则要求每个操作员全部要配置全部CAD软件，并对每一个CAD软件又有不一样工艺要求。这将对管理造成无须要混乱。
总而言之，CAM工序组织应该是以下结构，尤其是大中型企业：
全部工艺处理统一以Gerber数据为处理对象。
每个操作员须掌握CAD数据转换为Gerber数据技巧。
每个操作员须掌握一个或数种CAM软件操作方法。
对Gerber数据文件制订统一工艺规范。
CAM工序能够相对集中由多个操作员进行处理，方便于管理。
合理组织结构将大大提升管理效率、生产效率，并有效地降低差错率，从而达成提升产品质量效果。
（四）、CAM软件
现在常见CAM软件有以下多个：
1、PC Gerber（Ver5.62）
PC Gerber在中国流行较早，得到了较为广泛应用，尤其在北方较为流行。因为其功效有限，无法满足日益多样化要求，多年已被逐步淘汰。
其功效以下：
(1)能够同时操作32个文件.
(2)每个文件全部可独立操作，打开、关闭。
(3)能够接收多种Gerber数据格式（基础格式）：
相对坐标，绝对坐标
公制，英制
前补零制式，后补零制式
(4)能够将多个Gerber拼于同一个文件中
(5)能够进行多种编辑操作：增加、删除、修改。
(6)能够对以下对象进行操作：
Flash、Trace、Arc、Cirole、Vertex、Poly、Text。
(7)能够进行窗口操作（Window）、组操作（Group）
(8)能够修改D码
(9)D码有9种形状：
Round园型 Square方型 Rect矩型
Target靶型 Thermal散热盘 Donut环型
Octagon八角型 OBlong椭圆型 Custom自定义
(10)能够进行数据测量。
(11)能够进行单位变换
(12)能够进行旋转、镜相、拷贝等拼版拼片操作
(13)能够进行轮廓线填充
(14)能够接收1000个D码
其缺点为：
(1)只能接收本身格式D码表
(2)操作速度慢
(3)编辑功效不强
2、View （Ver 3.04）
该软件功效强大，反应速度快，在南方一带较为流行。它除了PCGerber所含有功效外，还含有以下特点：
(1)编辑功效强大：
a.能够锁定某个元素，
b.能够独立关闭Pad或Trace，
c.能够将Trace切断，
d.焊盘能够选择单独颜色,以区分于线条。
(2)显示时放大、缩小操作简单、速度快：
单击鼠标左键放大，
单击鼠标右键缩小。
(3)能够接收扩展Gerber格式（内含D码）
(4)能够对多达100个文件同时进行操作。
(5)能够接收以下多个CAD文件产生D码表：
LavenirMentoroptrotech PADSCadenceInteractive P-CADpRotelZuken OrCADCadStarEagle TangoEE-Designer
(6)能够将钻孔文件（TXT）转换成Gerber文件。
(7)能够将Gerber生成钻孔文件（TXT）
(8)能够读入HPGL格式文件，转换为Gerber文件。
(9)能够将扩展Gerber分解成基础Gerber和D码表。
(10)D码有15种
Circular圆形 Square方型 Rectargle矩型
Rounded rect圆角矩型 Obround椭圆型 Diamond菱型
Blank空白型 3Heat relief梅花型 Target靶型
Draw Obround椭圆型 Polygon轮廓线 Drawn cross十字型
Nctool钻孔型 Octagon八角型 Custom自定义型
(11)可按受9990个D码
(12)可将DMPL文件转换为Gerber文件
3、ECAM
功效强大，但因价格昂贵，应用较少。
4、GCCAM
是现在中国流行软件中，功效最强CAM软件。其突出之点是含有了负D码概念,突破了传统限制.
四、暗房处理
（一）、胶片
现常见激光光绘机中，其光源多为HeNe气体激光器,这种光源配套使用菲林分别有以下多个型号:
型号 厚度 规格 生产厂家
LP-6328Ⅱ 0.1mm 400×290×50 420×550×50 化工部第二胶片厂
RSP-3 0.1mm 400×290×100 420×550×100 日本
FH100 0.1mm 12"、16"、18"、卷装 日本三菱
ERN7 0.17mm 12"×18"×100P 20"×24"×100P20"×26"×100P24"×30"×100P 德国AGFA
HTR3 0.17mm 12"×18"×100P 20"×24"×100P20"×26"×100P24"×30"×100P 美国Kodak
. 0.17mm 12"×18"×100P 20"×24"×100P20"×26"×100P24"×30"×100P 杜邦

（二）、安全灯
因为工作光源为红色激光，所以暗室不能采取红光作安全光,而要采取绿光为安全光。因为这种激光片很敏感，安全灯不能太亮。安全要求为3W绿色安全灯，距工作台面2米以上。
以上多种菲林对光敏感性不一样，其敏感度依次排列为：LP-6328Ⅱ型、RSP-3型、FH100型、HTR3型、EKTALNE型。其中以国产LP-6328Ⅱ型最为敏感,所以对暗室要求也最高.
（三）、显影、定影药水
现在常见药水有以下多个：
国产华光、国产爱比西、国产科艺、德国AGFA、美国Kodak。以上排列也是使用效果排列次序，以美国Kodak药水为最好。而国产药水中以广州科艺生产效果最好。
（四）、菲林效果评定
菲林效果评定有以下四个方面：
1、大面积黑色密度（或称黑度）
2、反差对比度
3、线条边缘梯度（是否黑白分明）
4、有没有沙眼
国产菲林因为反差系数小，所以反差对比不好,而且黑度不够,但当加长显影时间后,黑度够了,但底灰加强,反差不好,线条边缘也不好.也正是因为光晕大,所以没有沙眼.美国Kodak菲林反差好,黑度大,线条边缘黑白分明,但假如光强调整不好,会有沙眼.
其它品种菲林效果介于国产华光和美国Kodak之间。
（五）、显影控制
显影控制对菲林效果是致关关键。
其中以下多个原因是起决定作用：
1、药水浓度：新药水浓度较大，显影时间短，制作菲林效果好.旧药水要求显影时间长，当黑度达成要求后，底灰上升，反差不好.
2、药水温度：药水温度高，显影时间短,反差效果好。但温度太高会造成过显，线 条边缘光晕大。
3、显影时间：显影时间控制对菲林效果有直接影响，显影时间短，黑度不够； 显影时间加长，底灰加重。新药水显影时间短，旧药水显影时间长。用户必需依据药水新旧程度调整显影时间。
注意：如药水太旧，则无法经过改变显影时间来控制菲林效果。新药水情况下，多种菲林显影时间以下：
国产华光LP-6328Ⅱ型：60秒
多种进口菲林；15～60秒
（六）、定影控制：
定影时间必需控制在60秒以上。当药水浓度降低时，应合适加长定影时间。当药水过于陈旧时，银粉沉淀会加重底灰，必需更换药水。
(七)、水洗
经定影处理后菲林，需经大量流水冲洗，最好应在20分钟以上。假如水洗不充足，菲林干了以后会变色。
（八）、暗房处理中应注意问题
1、在各处理步骤中，必需认真保护菲林药面不被划伤。尤其当菲林未干之前，很轻易划伤。
2、工作菲林不要长时间暴露在安全灯光下，这么会加重底灰。
3、菲林应保持干燥，潮湿菲林底灰加重。
4、定影药水不要滴入显影药水中。
5、AGFA菲林制作完成后，略带蓝色，干燥后逐步变透明，Kodak菲林制作完成后，带微黄色。
五、特殊问题
（一）、Gerber文件生成焊盘中心孔：
在用一般方法处理Gerber文件生成中心孔时候，存在着两种危险性：
1、当D码不匹配时，应该有孔地方没有孔，造成丢孔。
2、部分不该有孔Flash，产生中心孔，造成断线。
这些问题是由Gerber数据特征所决定。除非光绘机所能容纳D 码是无限制，不然根本无法达成D码完全匹配，只要D码不匹配，就存在第一个危险性。
而在一些CAD软件生成Gerber文件时，会在某种线条两端加上Flash，所以第二种危险性也是不可避免。
因为这两种原因，要正确地生成中心孔必需依据钻孔文件来生成中心孔，而且用钻孔文件形成圆形中心孔，以此来擦除线路图形，方可生成完全正确图形。
（二）、AutoCAD设计PCB文件转换为Gerber文件
AutoCAD是一个通用CAD软件,并不是专业PCB-CAD软件,所以它无法生成Gerber文件。
而为了处理少数用户特殊要求，一些CAM软件提供了过渡桥梁。
在AutoCAD中能够将文件转换成绘图仪文件，而绘图仪文件为标准格式，能够被很多软件所接收。
1、经过View将AutoCAD文件转换为Gerber文件
View正是这么一个软件，它能够接收HPGL文件格式。由此产生了以下路径将AutoCAD文件转换Gerber文件：
在AutoCAD中将文件输出生成HPGL文件；
在View中读入HPG；
(1)在View中修改D码，使图形达成满意效果；
(2)在View中将文件存盘为Gerber格式并生成D码表。
2、经过PCB Tools将AutoCAD文件转换为Protel文件：
(1)在AutoCAD中，将文件输出生成HPGL文件：
(2)用PCB TOOLS将HPGL文件转换为ProtelPCB文件。
3、经过CAM350将AutoCAD文件转换为Gerber文件。
(1)在A utoCAD中将文件输出为DXF格式；
(2)在CAM350中读入DXF格式；
(3)在CAM350中修改相关参数；
(4)在CAM350中将文件输出为Gerber格式。
六、光绘系统技术指标
（一）、硬件指标：
1、定位精度：
定位精度分为相对对位精度和绝对对位精度。
相对对位精度也就是反复对位精度，这是光绘机关键指标。现在中国最高水平能够达成0.005mm。它将影响光绘菲林重合度。
绝对对位精度是指光绘机所绘菲林尺寸和绝对尺寸间误差。假如该误差是线性，则可经过软件进行调整，这是光绘机决定性指标。所谓"决定性指标"指是：假如这一指标无法达成要求，则该光绘机根本无法使用。它直接影响光绘菲林和数控钻重合度。
2、分辨率
分辨率单位通常采取过dpi，即在一英寸长度内能够排放多少个点。比如2540dpi，就是在一英寸长度内能够排放2540个点。
分辨率指标影响线条边缘光滑程度和最小线宽及最小线间距。
分辨率越高线条边缘越光滑。
分辨率越高所能达成最小线宽及最小线间距则越小。
比如1016dpi光绘机，其最小线宽和最小线间距为0.08mm。
而2540dpi光绘机，其最小线宽和最小线间距为0.03mm。
3、光学系统好坏
光学系统好坏直接影响光绘菲林光学效果。
其影响以下多个方面：
a.光绘菲林大面积黑色板黑度
b.光绘菲林反差效果
c.线条边缘黑白改变锋利度
d.最小线间距中间是否清楚
其检验方法为:
制作一排线条,使其间距为最小线间距。
用放大镜观察线间是否有光晕。
尤其注意：相关光绘机硬件指标，用户中普遍存在着误区：认为分辩率是最关键指标，而定位精度是次要指标。这种了解是极端错误。
正确认识为：分辩率不影响定位精度，只影响线条边缘美观性，是锦上添花。而定位精度影响线路精度和数控钻对准度，这是光绘机生命。假如定位精度不高，无法和数控钻对准，则光绘菲林分辩再高，线条边缘再光滑，该菲林仍是无法使用。现在国产光绘机分辩率能够达成5080dpi,甚至8000dpi，但定位精度最高只能达成0.015mm。因为处理这问题存在相当技术难度，所以有些国产光绘机尚不能达成0.02mm基础要求。
（二）、软件指标
1、系统能够接收哪些数据格式：
因为Gerber数据是光绘机标准数据格式，所以作为一个光绘机必需能接收Gerber数据。
因为现在Protel软件应用相当广泛，很多光绘系统全部能够直接接收ProtelPCB文件，直接输出。所以是否能直接输出PCB文件也是软件一项指标。
因为AutoCAD文件不能直接转换为Gerber，所以怎样有效地处理AutoCAD文件也是软件一项指标。
现在在光绘机所能接收文件格式上，广大用户认识进入了一个误区：很多用户认为光绘机能够直接输出ProtelPCB文件是最关键，而能否输出Gerber文件则是一个辅助功效。这是一个完全错误见解。
现在所用PCB-CAD软件种类多达数十种，因为Gerber格式是光绘文件标准，所以全部PCB-CAD软件全部含有转换为Gerber文件功效。所以光绘机假如能够输出Gerber文件，就是能够输出全部PCB-CAD软件所设计文件，这是和国际标准接轨。
至于ProtelPCB文件直接输出功效，这是多年来系统供给商针对中国操作员技术水平，提升软件操作简便性而开发一项功效，现在中国全部光绘系统供商全部只针对Protel软件开发了这一功效，而并未对其它软件进行开发。因为这项工作要逐一对每一个PCB-CAD软件进行单独开发，其工作量是相当庞大。估量未来全部不会再进行。
这里存在着一个以谁为主问题：
应该以Gerber输出为关键功效？还是以Protel-PCB输出为关键功效？
结论是很明确：
假如一个光绘系统不能直接输出ProtelPCB文件，但它含有强大完善Gerber文件处理功效。因为Protel文件能够转换Gerber文件，这种系统并未损失任何功效。能够说任何PCB-CAD软件文件全部能够输出。这种系统不失为一个好光绘系统。
假如一个系统含有强大有Protel-PCB文件直接输出功效但却不含有完善Gerber文件处理功效。因为它在几十种流行PCB-CAD软件中只能完善地处理其中一个（Protel），而对其它几十种软件所设计文件不能很好处理，这是不可想象。这种系统只能称之为Protel输出系统。
更有甚者，甚至将其它软件产生Gerber文件转换为ProtelPCB文件。然后进行多种拼版等多种处理。这种系统问题在于：
(1)它是以Protel为基础,而不是以Gerber为基础，这是拣了芝麻丢了西瓜。造成很多软件全部无法输出。
(2)Gerber文件精度，远远高于Protel，这么作完全损失了应有精度。
(3)很多Gerber文件中描述是Protel所不含有，这种转换对这些描述是完全无用，将损失全部这类信息。
(4)针对Gerber文件而设计多种CAM软件含有强大功效。而这些CAM并不能处理ProtelPCB文件。上面所说Protel输出系统将完全舍弃全部CAM软件。而Protel本身并不含有CAM功效。
以上这些缺损就是我们称这为Protel输出系统，而不称之为光绘系统原因。
2、该软件能够自动读入多少种D码表？
因为多种CAD软件所产生D码表完全不一样。用手工输入方法太慢，而且会产生人为错误；而且并不是全部用户全部能够 解读全部D码表。所以多种不一样类型D码表必需应该自动读入。
尤其注意：有些软件号称能够接收多种Gerber数据，但并不能直接接收这些数据，而只能接收某种牧业Gerber数据，而其它格式Gerber文件均需经过数次转换方可使用。这表明该软件是有缺点，并大大影响了工作效率。
3、软件能够容纳多少个D码？
因为软件功效不停发展,Gerber文件D码越来越多.早期光绘机只有24个D码,而现在已经发展到10000个。
D码容量越大,所能处理D码表种类越多,也就是能处理CAD文件种类越多。
4、软件能够处理多少种焊盘类型?
因为软件不停发展,焊盘种类越来越多,所以软件所能处理焊盘种类也是软件关键指标。因为自定义（custom）D码使用越来越广泛，所以能否处理自定义D码也成为一项关键功效。
5、是否能接收扩展Gerber格式?
内含D码是以后Gerber数据发展方向,这种格式将为越来越多PCB-CAD软件所采取.
6、能否进行光栅填充？
传统使用矢量方法造成数据超大，软件处理时间长，且填充效果不好。优异光栅填充数据量小，速度快，填充效果好。
7、软件处理速度?
软件光栅化速度是软件一个关键指标,它对整个系统效率有较大影响.尤其是在处理数据量很大文件。
8、软件所能处理文件数据量?
因为CAD软件种类繁多，多种软件所产生文件，其数据量不尽相同，AutoCAD和OR CAD所产生Gerber文件常常达成10M左右大小，能够处理这些大文件是软件一项关键指标。
9、软件操作简便性？
好软件系统应该是操作简便。但这是和软件功效多少相矛盾。软件功效越强，对应操作就越复杂。
总而言之，一个好光绘系统应有全方面平衡而完善功效。而不能因为某首先而舍弃其它。
