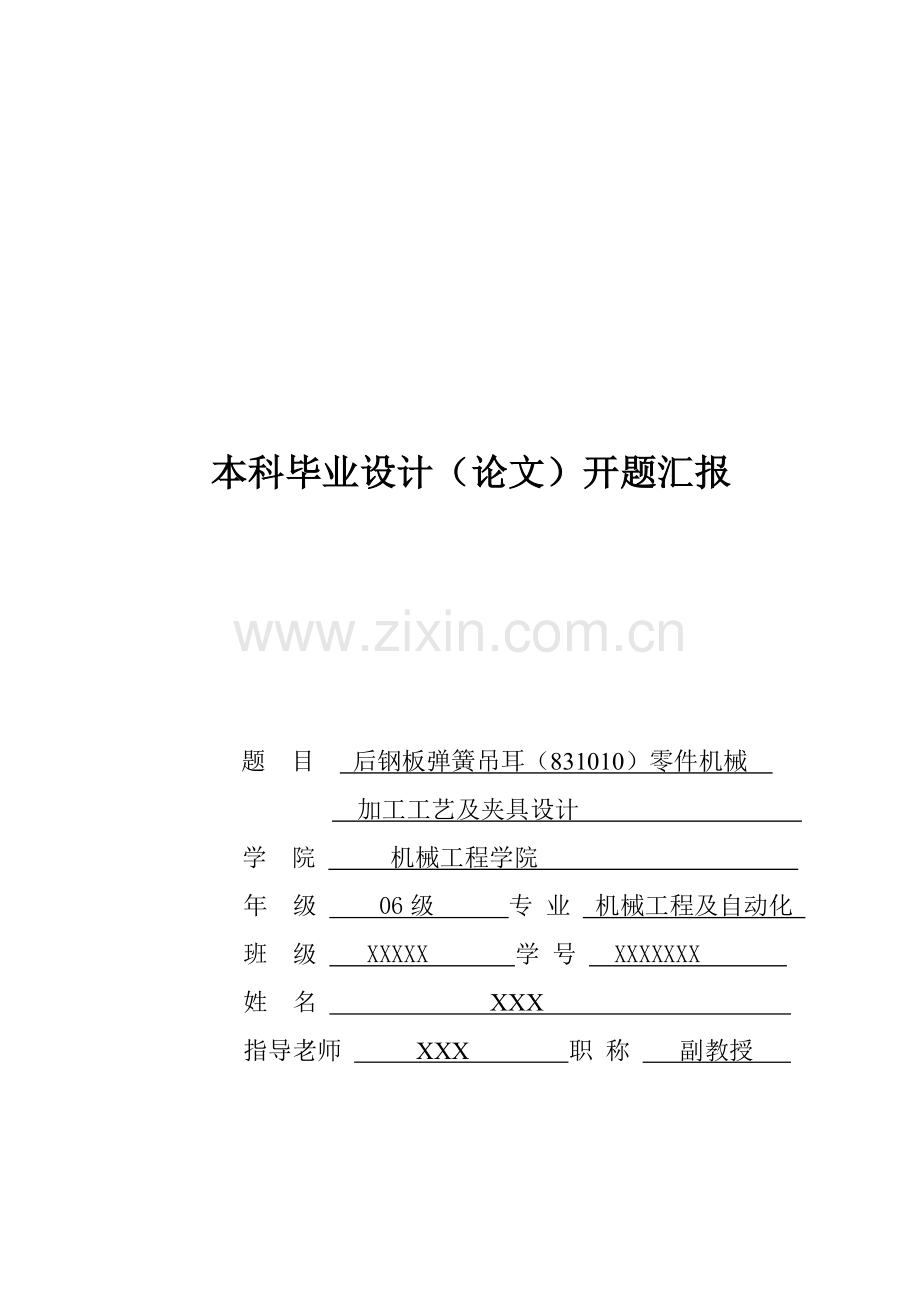

本科毕业设计（论文）开题汇报

题 目 后钢板弹簧吊耳（831010）零件机械
加工工艺及夹具设计
学 院 机械工程学院
年 级 06级 专 业 机械工程及自动化
班 级 XXXXX 学 号 XXXXXXX
姓 名 XXX
指导老师 XXX 职 称 副教授

毕业设计(论文)题目
后钢板弹簧吊耳（831010）零件机械加工工艺及夹具设计
一、课题起源、研究目标和意义、中国外研究现实状况及分析
后钢板弹簧吊耳（831010）零件是CA10B解放牌汽车上一个零件，两端卷耳用销子铰接在车架支架上。这么，经过钢板弹簧将车桥和车身连接起来，起到缓冲、减震、传力作用。本着培养自己工程设计能力、机械类软件应用能力和理论联络实际工作作风，我选择了后钢板弹簧吊耳（831010）零件机械加工工艺和专用夹具设计作为毕业设计课题。
机械零件加工质量是确保机械产品质量基础。零件加工质量包含零件加工尺寸精度和表面质量。加工精度是指零件完工后实际几何参数(尺寸、形状和相互位置) 对理想几何参数符合程度,符合程度越高,加工精度就越高。机械加工工艺过程特征是指反应加工过程所包含加工对象、加工方法、加工设备等一系列征象和指标。由此能够看出机械加工工艺和机械产品质量有着极其亲密关系，而通常情况下制订同一零件机械加工工艺过程，能够有多个不一样加工方案来实现，这时我们就需要在给定生产条件下对工艺方案进行技术经济分析和评价选择最经济合理方案，再经过改善、完善机械加工工艺,能够提升零件加工精度,降低废品率,增加经济效益。
同时为了确保零件在机械加工过程中定位，使用了大量机床夹具，它对机械加工效果起着关键作用。传统夹具设计需要设计工作者对机械加工工艺和夹具设计有着丰富经验，包含定位方案夹紧选择、夹紧力计算、力校核，其过程十分繁琐。伴随计算机技术不停发展，夹具设计自动化技术，即计算机辅助设计方法，使工艺设计人员从繁琐事务中解放出来。夹具设计自动化技术是指应用计算机辅助方法设计机床夹具。这种设计过程是指在计算机参与下实现传统设计过程，即是依据夹具设计任务书要求，输入和被加工零件相关原始信息，由计算机对存贮在数据库中相关信息进行检索，调出相关程序和数据完成定位、夹紧分析计算，元件尺寸选择等，然后再利用数据库中图形数据进行夹具装配图设计，经过对话设备调出图形，作出判定和选择，并可对图形进行实时修改。最终由自动绘图机绘制夹具装配图和非标准夹具零件图。因为这种自动化设计过程充足发挥了人经验、智慧和发明力和计算机高速运算功效有效结合，设计效率高、周期短、设计质量高，受到中国外工装设计人员重视。像日本，在柔性制造系统研究中对夹具CAD/CAM系统建立作了深入研究，并指出夹具设计自动化是柔性制造系统中微弱步骤。机械加工技术一直在突飞猛进地向前发展， 就要求建立含有柔性夹具系统， 来完成产品生产准备。这就不仅对夹具结构， 而且对夹具设计方法，全部提出很高要求。这里必需要提到有限元分析法，它能仿真和估计工件、夹具等将产生变形，可提醒设计人员是否需要重新设计夹紧方法，降低变形量，以确保零件加工精度，所以，在夹具设计前， 通常首先要用FEM (Finite Element Method)分析程序进行仿真，得出最好夹紧方案，这已经成为夹具设计自动化系统中关键内容。
依据中国现阶段发展情况看， 制造业仍然突飞猛进，是掌握着中国经济命脉行业，在一个机械制造企业建立部分较完善以微机为主机实用夹具CAD／CAM 系统， 以交互方法进行夹具设计，必将取得良好经济和社会效益。因为这类微机夹具CAD／CAM 系统，硬件配置价格低廉， 通常中型工厂全部能承受且易于推广应用。由此得出，要想在制造业得到更多效益，我们必需结累计算机行业，研制一套适合本企业需要程序库、数据库，图形库和主控程序等应用软件，而且这些软件设计应考虑设计操作方便。
二、关键研究内容
本课题关键研究CA10B解放牌汽车后钢板弹簧吊耳（831010）零件机械加工工艺和夹具设计。首先，依据零件几何形状、尺寸精度、位置要求等制订出两套加工工艺路线，经过技术分析，并以降低生产成本为出发点选择最好方案。然后，选择合理工艺装备，切削用量，并计算加工工时，利用CAPP软件，根据工艺文件国家标准编制后钢板弹簧吊耳机械加工工艺过程卡及加工工序卡，再设计专用夹具，使用AutoCAD绘制出夹具装配图和非标准零件图。

三、试验方案、试验方法及预期达成目标
完成本毕业设计需要应用AutoCAD绘制后钢板弹簧吊耳（831010）零件零件图，制订出两套加工工艺路线并以降低生产成本为出发点选择最好方案，选择机械加工余量绘制毛坯图，应用CAPP软件编制后钢板弹簧吊耳零件机械加工工艺过程卡、工序卡，设计专用夹具两套（包含夹具装配图和非标准零件图）。在整个设计过程中，能够熟练掌握利用绘图软件，掌握基础加工工艺知识，提升工程设计能力，是我所预期达成目标。

四、完成课题所需条件、关键困难及处理措施
完成本课题需要对机械加工工艺、机床夹具方面基础知识有充足掌握，需要有一定实践经验，而且能够熟练、正确地使用多种机械手册，熟练利用CAPP、AutoCAD等软件。设计过程中碰到困难关键是因为实践经验不足，对于部分刀具和机床选择没有把握，多请教指导老师，在毕业实习期间多观察、请老师傅是最好处理措施，另外经过网络观察多种机床工作过程视频，提升感性认识，也是处理措施之一。
五、参考文件
(参考文件书写次序：[序号] 作者.文章名.学术刊物名.年，卷（期）：引用起止页)
［1］李洪.机械加工工艺手册［M］.1版. 北京：机械工业出版社，1990.
［2］徐鸿本.机床夹具设计手册［M］.辽宁：辽宁科学技术出版社，.
［3］艾兴，肖诗纲.切削用量手册［M］.北京：机械工业出版社，1994.
［4］李旦，邵东向，王杰.机床专用夹具图册［M］.哈尔滨：哈尔滨工业大学出版社，1998.
［5］熊良山，严晓光，张福瑞.机械制造技术基础［M］.武汉：华中科技大学出版社，.
［6］孔凌嘉.简明机械设计手册［M］.北京：北京理工大学出版社，.
［7］黄玉美.机械制造装备设计手册［M］.北京：机械工业出版社，.
［8］张维纪.金属切削原理和公差手册［M］.杭州：浙江大学出版社，1991.
［9］邵新宇，蔡力刚.现代CAPP技术和应用［M］.北京：机械工业出版社，.
［10］梁德本，叶玉驹.机械制图手册［M］.北京：高等教育出版社，.
［11］PNRao.Manufacturing Technology metal cutting and Machine Tool.北京：机械工业出版社，.
起止日期
论文工作进度（关键内容、完成要求）
3.1～3.7
双向选择课题
3.8～3.18
完成开题汇报，英文资料翻译，汉字文字>3000字
3.19～4.5
毕业实习，装用装备方案设计
4.6～4.12
中期毕业设计进度检验
4.13～4.30
进行专用装备结构设计，装配图和零件图
5.1～5.10
修改图样，整理编写毕业设计说明书
5.11～5.14
上交毕业设计材料，准备答辩
5.15～5.18
毕业答辩
指
导
教
师
意
见

指导老师（签字）：
年 月 日
所在系
意
见

系主任（签字）：
年 月 日
学院
审
核
意
见

教学院长（签字、公章）：
年 月 日
注：开题汇报作为毕业设计（论文）答辩委员会对学生答辩资格审查依据材料之一，此汇报应在导师指导下，由学生填写，经指导老师签署意见及所在系审核后生效。
