直流电磁接触器结构..ppt

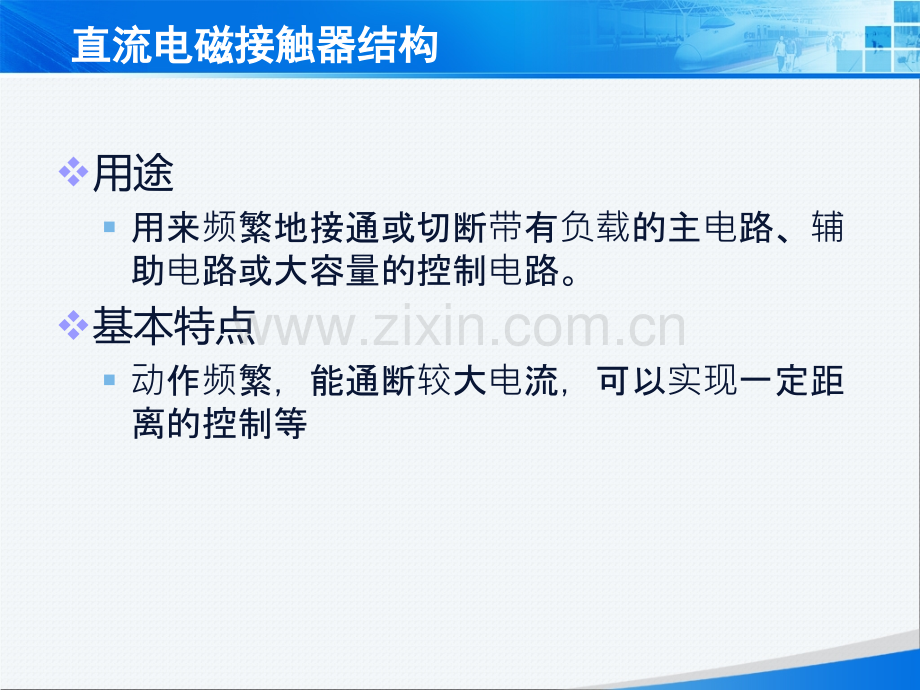

颗粒知识点颗粒知识点XXXXXX城市轨道交通车辆技术专业教学资源库直流电磁接触器结构直流电磁接触器结构陈首原陈首原直流电磁接触器结构直流电磁接触器结构v用途用来频繁地接通或切断带有负载的主电路、辅助电路或大容量的控制电路。v基本特点动作频繁，能通断较大电流，可以实现一定距离的控制等 直流电磁接触器结构直流电磁接触器结构v按传动方式分 电磁接触器：采用电磁传动装置 驱动触头。电空接触器：采用电空传动装置 驱动触头。v按主触头通断电流的性质分 有交流接触器和直流接触器之分。直流电磁接触器结构直流电磁接触器结构接触器的基本参数1.额定电压2.额定电流3.动作值和释放值4.切换能力5.操作频率6.机械寿命和电气寿命7.动作时间和释放时间8.额定工作制直流电磁接触器结构直流电磁接触器结构电磁接触器电空接触器直流电磁接触器结构直流电磁接触器结构接触器的的基本组成1.触头装置2.传动装置3.灭弧装置4.安装固定装置直流电磁接触器结构直流电磁接触器结构CZT-20B型直流电磁接触器v该型接触器为直动式、立体式布置结构形式 CZT-20型直流接触器外形图直流电磁接触器结构直流电磁接触器结构CZT-20B型直流电磁接触器的主要组成v触头装置：二常开一常闭的主触头和二常开二常闭的联锁触头组成，联锁触头的通断电流为5A，主触头可通断额定电压DC440V的直流电路，主触头端子有“+”“”极性，要按标志接线。直流电磁接触器结构直流电磁接触器结构3.灭弧装置：采用磁吹装置和灭弧罩相结合的吹弧方式。灭弧室不能装反，不要拆除灭弧室内的磁铁。v灭弧罩：用来拉长及冷却电弧，并限制电弧在一定范围内以免烧损邻近设备的装置。纵向窄缝式纵向宽缝式迷宫式横向绝缘栅片式灭弧罩材料：石棉水泥、陶土或三聚氰氨耐弧塑料等磁吹灭弧：利用磁场力使电弧运动而熄灭。组成：磁吹线圈、铁芯、导磁板、灭弧角、灭弧罩等种类：串激法 并激法 他激法
