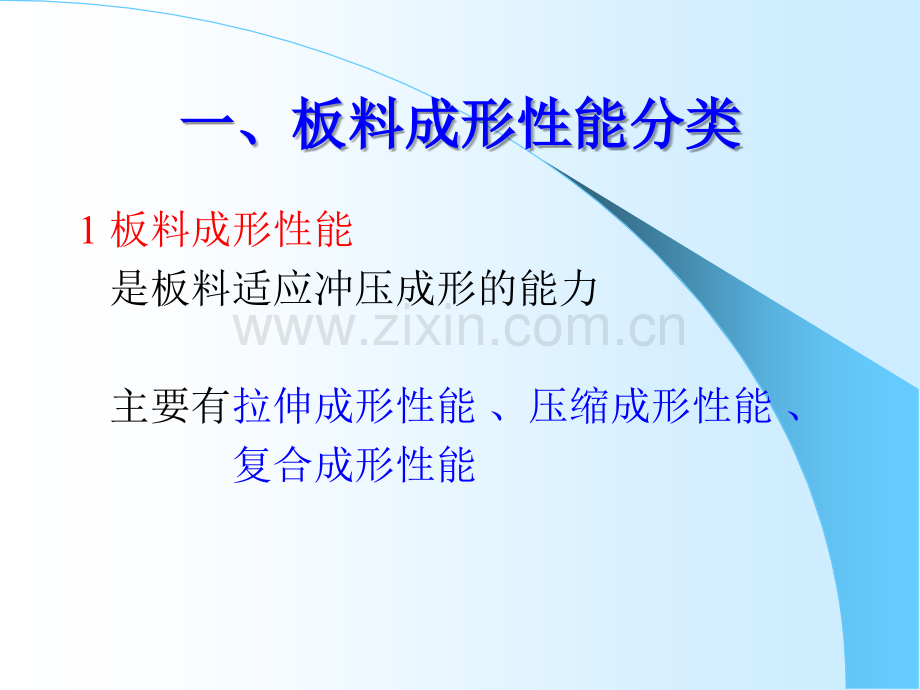

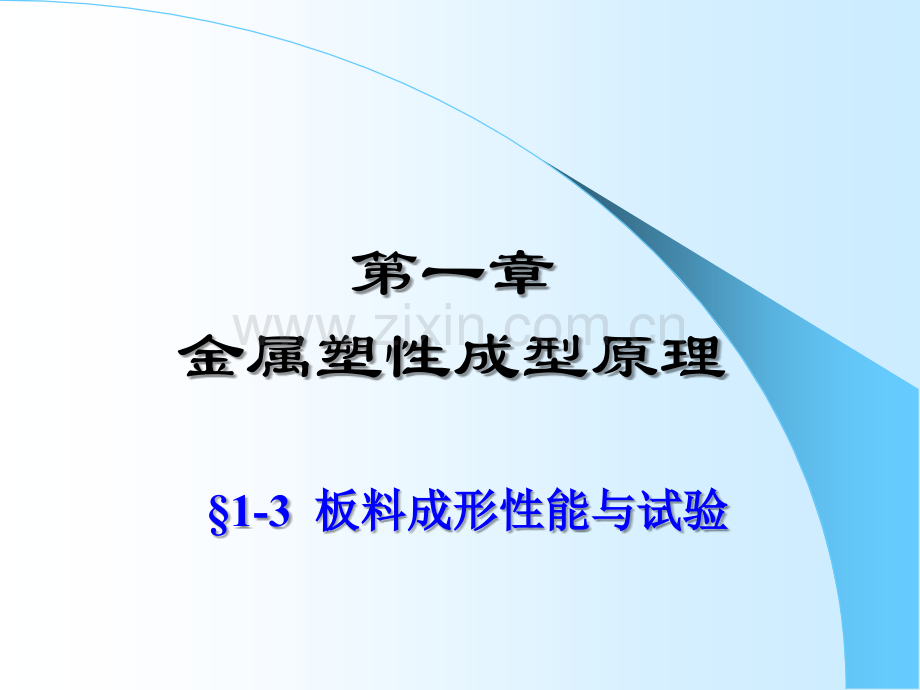

第一章 金属塑性成型原理 1-3 板料成形性能与试验板料成形性能与试验一、板料成形性能分类一、板料成形性能分类1 板料成形性能 是板料适应冲压成形的能力 主要有拉伸成形性能、压缩成形性能、复合成形性能 2 2 冲压成形性能的冲压成形性能的主要试验内容主要试验内容:F值称为弯曲挠度值 R值称为弯曲剩余曲率值 二、板材拉伸试验二、板材拉伸试验l拉伸试验的应力与伸长率的关系如图屈服强度 （流动限）抗拉强度 缩颈应力 断裂应力 Ff、Af 试片断裂时的拉伸力与 断裂处试片的实际面积；A0试片初始断面积，Fmax、Aj分别是最大拉伸力及 与之对应的试片断面积。弹性阶段流动阶段强化阶段缩颈阶段（强度限）进入塑性变形材料最大抵抗能力强度指标l拉伸试验还可测得以下塑性指标：(1)伸长率 (2)断面收缩率 三、冲压工艺性能试验：三、冲压工艺性能试验：(一)胀形试验 Erichsen试验 Sweden试验 液压胀形试验 Erichsen试验 l用胀形深度h值作为衡量胀形工艺性能的指标试验时：材料向凹模孔口中有一定的流入，带一点拉深工艺的特点，因此不属于纯胀形试验。Sweden试验l用胀形深度h值作为衡量胀形工艺性能的指标 l在试件的外圈模具上采用拉深肋压边，使胀形时材料不流入凹模，以反映纯胀形的工艺性能。液压胀形试验 l胀形时冲头和材料间存在机械摩擦，当润滑条件与尺寸不同时，所测得的胀形深度A也不同。l缺陷：用液压胀形试验得出的数据不贴切反映生产实际(二)扩孔试验1Erichsen（KWI）扩孔试验：扩孔试验的性能参数为扩孔率 开裂时的平均直径（mm）；d0预制孔初始直径（mm）。l2福田吉田扩孔试验 本试验采用球底冲头，所采用的扩孔率及计算方法同上面KWI扩孔试验。(三)拉深试验Swift拉深试验 当拉深破裂时可测得极限拉深比 LDR极限拉深比（D0）max能拉深成形 的最大毛坯直径。本方法所需试片数量较多，耗时长，成本高，试验结果的可靠性不甚高。l本节结束
