教 师 备 课 教 案 首 页
课 时 授 课 计 划 编号：
授课日期

授课时数
授课班级
11建筑工程技术6
11建筑工程技术7
2
课　　题 ： 地形图的内容

教学目的：　　 　　理解地形图、比例尺精度、分幅与编号、图名、坐标格网的概念；掌握地物与地貌（地物符号、地貌等高线、注记）的表示方法。

教学重点： 理解地形图、比例尺精度、地物与地貌的表示方法

教学难点： 等高线的特性

课堂类型与教学方法： 讲授课、讲授法、讨论法

教具挂图： 三角板

教学过程：　　　　　　 如下

教研室主任签字：　　　　　　　　　年　　月　　日　　　　　　 任课教师：沈 杰

讲授法

教学重点
举例分析说明课程任务。

教学重点
举例说明
讨论法
解释注意互动问答

重点
提出问题，学生思考回答。
发现法

难点
利用多媒体形象说明

讨论法
注意教学互动

讲授法

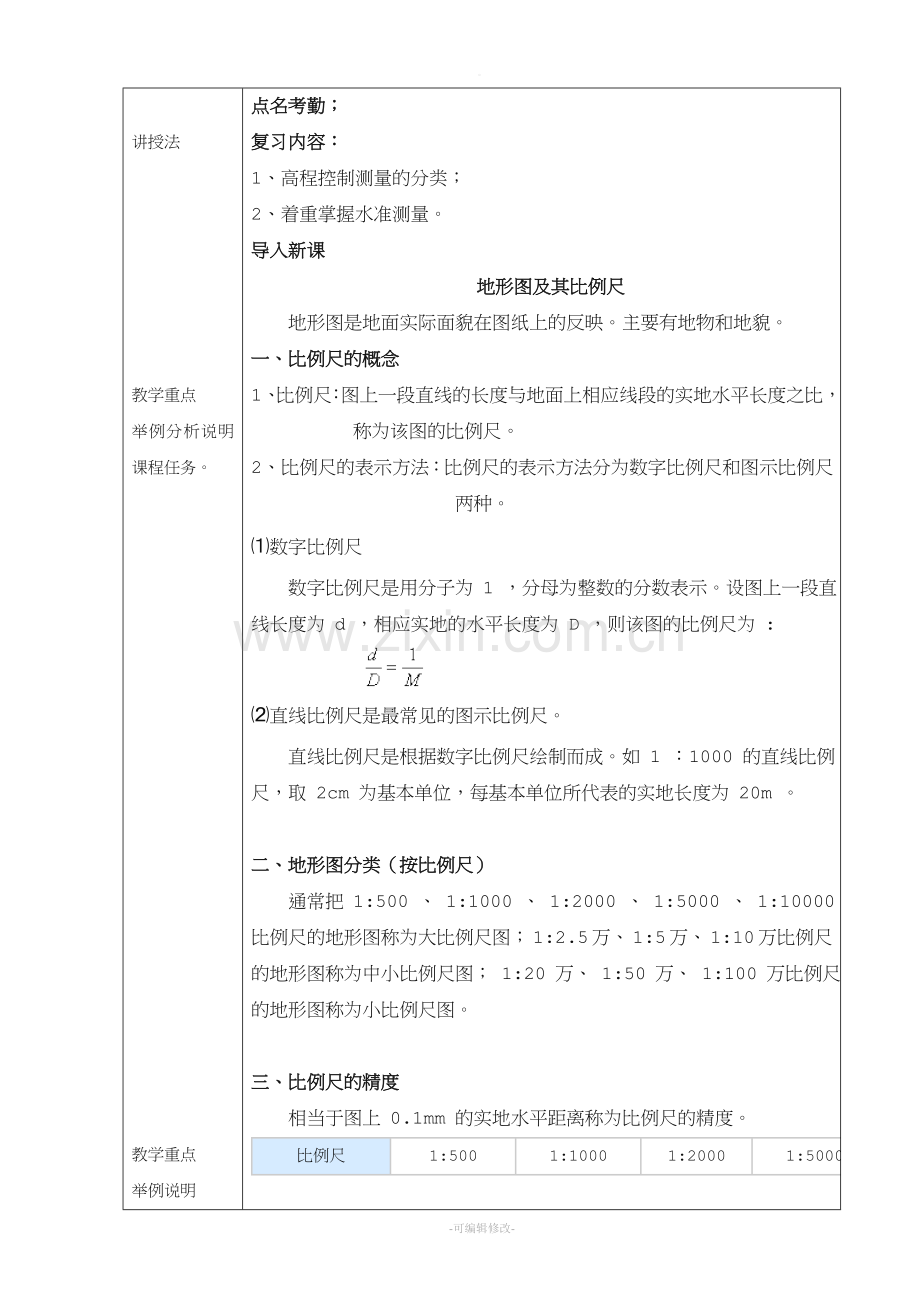

点名考勤；
复习内容：
1、高程控制测量的分类；
2、着重掌握水准测量。
导入新课
地形图及其比例尺
地形图是地面实际面貌在图纸上的反映。主要有地物和地貌。
一、比例尺的概念
1、比例尺：图上一段直线的长度与地面上相应线段的实地水平长度之比，称为该图的比例尺。
2、比例尺的表示方法： 比例尺的表示方法分为数字比例尺和图示比例尺两种。
⑴数字比例尺
数字比例尺是用分子为 1 ，分母为整数的分数表示。设图上一段直线长度为 d ，相应实地的水平长度为 D ，则该图的比例尺为 :

⑵直线比例尺是最常见的图示比例尺。
直线比例尺是根据数字比例尺绘制而成。如 1 ：1000 的直线比例尺，取 2cm 为基本单位，每基本单位所代表的实地长度为 20m 。

二、地形图分类（按比例尺）
通常把 1:500 、 1:1000 、 1:2000 、 1:5000 、 1:10000 比例尺的地形图称为大比例尺图； 1:2.5 万、 1:5 万、 1:10 万比例尺的地形图称为中小比例尺图； 1:20 万、 1:50 万、 1:100 万比例尺的地形图称为小比例尺图。

三、比例尺的精度
　　相当于图上 0.1mm 的实地水平距离称为比例尺的精度。
比例尺
1:500
1:1000
1:2000
1:5000
1:10000
比例尺精度
0.05m
0.1m
0.2m
0.5m
1m

四、地形图的分幅与编号
　　各种比例尺的地形图应进行统一的分幅和编号，以便进行测图、管理和使用。地形图分幅方法分为两类，一类是按经纬线分幅的梯形分幅法，另一类是按坐标格网分幅的矩形分幅法。
（一）梯形分幅与编号
（二）矩形分幅与编号
　　大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。

五、地物、地貌表示方法
地面上的地物和地貌，按国家测绘总局颁发的《地形图图式》中规定的符号描绘于图上。
1、地物符号
⑴比例符号
⑵非比例符号
⑶半比例符号
⑷地物注记

2、地貌符号
地貌的概念：地貌是指地表面的高低起伏形态，是地形图要表示的重要信息之一。
地貌的基本形态可以归纳为几种典型地貌：①山丘；②洼地；③山脊；④山谷；⑤鞍部；③绝壁等（典型地貌图）

六、等高线的概念
　 　测量工作中常用等高线来表示地貌。等高线是地面上高程相同的相邻各点所连接而成的闭合曲线。水面静止的池塘的水边线，实际上就是一条闭合的等高线。
（一）等高距和等高线平距的概念
（二）等高线的分类
1、首曲线
2、计曲线
3、间曲线和助曲线
（三）等高线的特性

小结：
1、比例尺
2、地物、地貌
3、等高线

作业：复习所讲授过的内容
